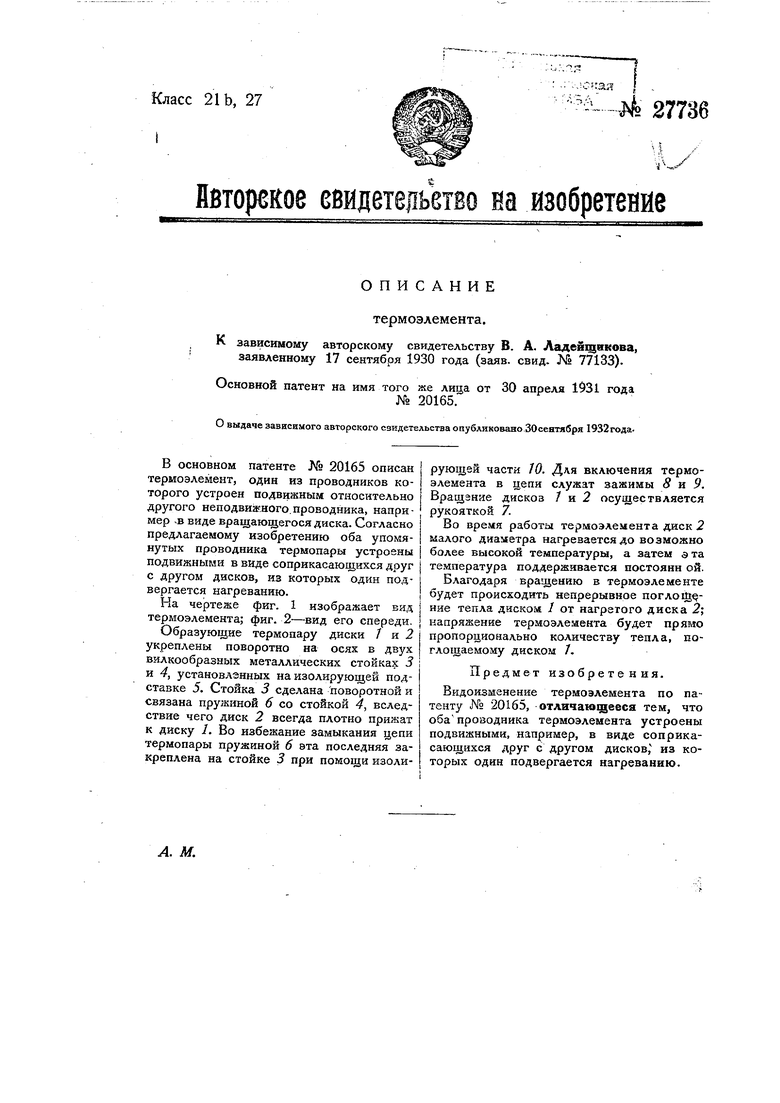

В ОСНОВНОМ патенте 9 20165 описан термоэлемент, один из проводников которого устроен подвижным относительно другого неподвижного.проводника, например -в виде вращающегося диска. Согласно предлагаемому изобретению оба упомянутых проводника термопары устроены подвижными в виде соприкасающихся друг с другом дисков, из которых один подвергается нагреванию.

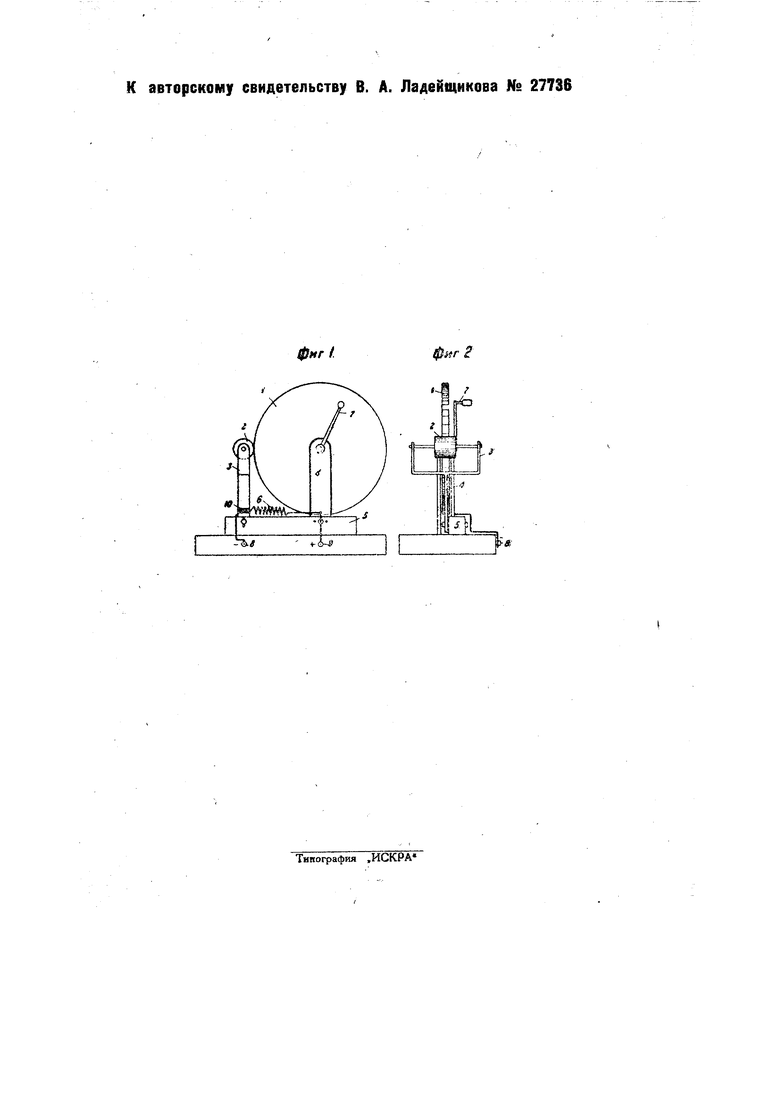

На че ртеже фиг. 1 изображает вид термоэлемента; фиг. 2-вид его спереди.
Образующие термопару диски / и 2 укреплены поворотно на осях в двух вилкообразных металлических стойках 3 и 4, установлзнных на изолирующей подставке 5, Стойка 3 сделана поворотной и связана пружиной 6 со стойкой 4, вследствие чего диск 2 всегда плотно прижат к диску 1, Во избежание замыкания цепи термопары пружиной 6 эта последняя закреплена на стойке 3 при помощи изолирующей части JO. Для включения термоэлемента в цепи служат зажимы 8 к 9. Вращзние дисков / и 2 осуществляется рукояткой 7.
Во время работы термоэлемента диск 2 малого диаметра нагревается до возможно более высокой температуры, а затем з та температура поддерживается постоянн ой.
Благодаря вращению в термоэлементе будет происходить непрерывное поглощ ние тепла диском / от нагретого диска 2; напряжение термоэлемента будет прямо пропорционально количеству тепла, поглощаемому диском /.
Предмет изобретения.
Видоизменение термоэлемента по патенту № 20165, -отличающееся тем, что обапроводника термоэлемента устроены подвижными, например, в виде соприкасающихся друг с другом дисков, из которых один подвергается нагреванию.
