ГЛУБИННЫЙ НАСОС Советский патент 1968 года по МПК F04B47/00

Известны глубиданые насосы для акоплуатации скважин с нижним посадочным конусом, взаимодействующим с замковой опорой.

Предлагаемый глубинпый насос отличается от известных тем, что он снабжен телескопическим подпружиненным устройством, выполненным в виде втулки, жестко связанной с нижним посадочным -конусом и опирающейся через пружину на кориус Haicoca.

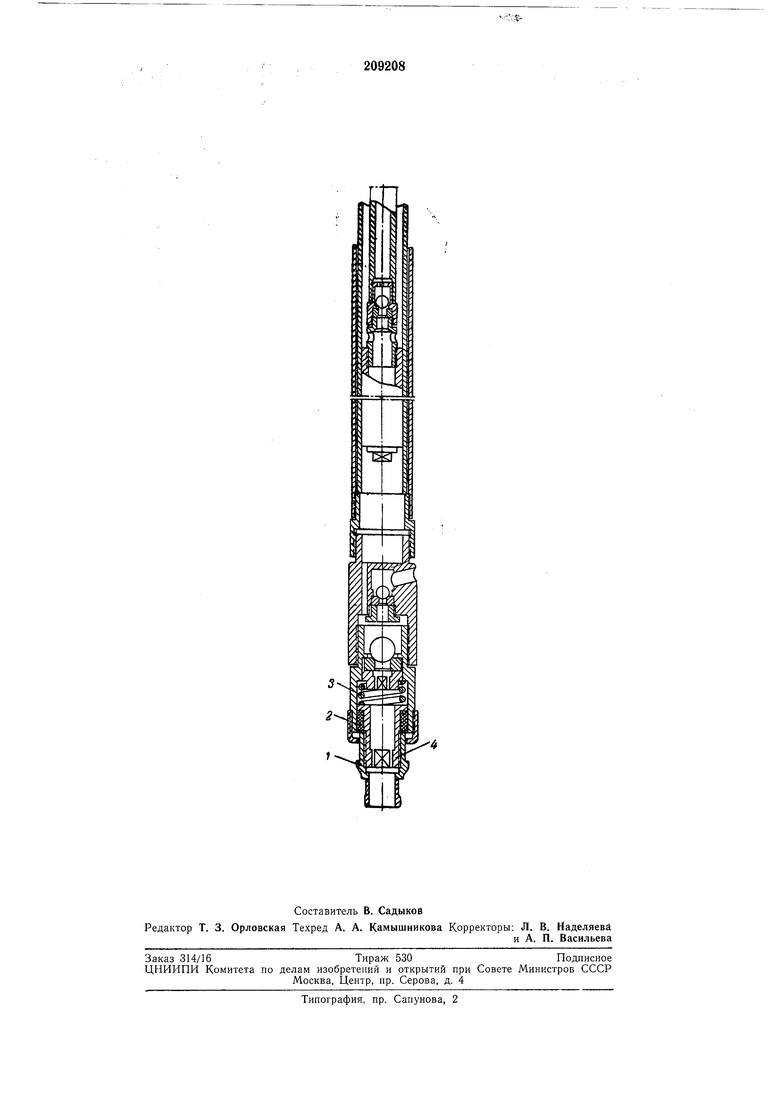

На чертеже показан глубинный насос, в нижнем конце которого установлено телескопическое подпружиненное устройство, состоящее из нижнего посадочного конуса /, самоуплотняющей резины 2, спиральной пружины 8 и втулки 4. Благодаря устройству достигается более плотная посадка насоса на замковую опору.

Вибрация, возникающая при работе насоса, погашается 1При помощи спиральной пружины 3.

Предмет изобретения

Глубинный насос с нижетим посадочным колусом для эксплуатации скважин, отличающийся тем, что, с целью более плотной посадки насоса на замковую опору, а та.кже для гашения вибра ций при работе, он снабжен телескопическим подпружиненным устройством, выполненным в виде втулки, жестко

связанной с нижним посадочным конусом и опирающейся через пружину на .корпус насоса.
