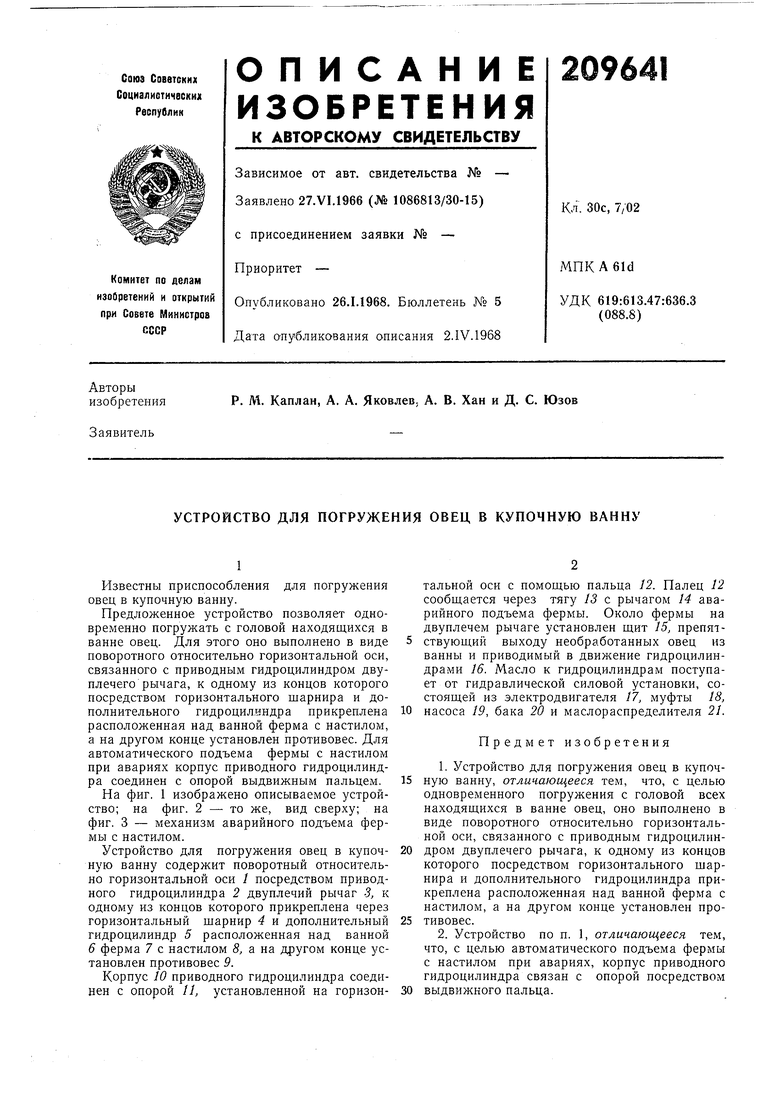

УСТРОЙСТВО ДЛЯ ПОГРУЖЕНИЯ ОВЕЦ В КУПОННУЮ ВАННУ Советский патент 1968 года по МПК A61D11/00

Известны приспособления для погружения овец в купочную ванну.

Предложенное устройство позволяет одновременно погружать с головой находящихся в ванне овец. Для этого оно выполнено в виде поворотного относительно горизонтальной оси, связанного с приводным гидроцилиндром двуплечего рычага, к одному из концов которого посредством горизонтального шарнира и дополнительного гидроцилиндра прикреплена расположенная над ванной ферма с настилом, а на другом конце установлен противовес. Для автоматического подъема фермы с настилом при авариях корпус приводного гидроцилиндра соединен с опорой выдвижным пальцем.

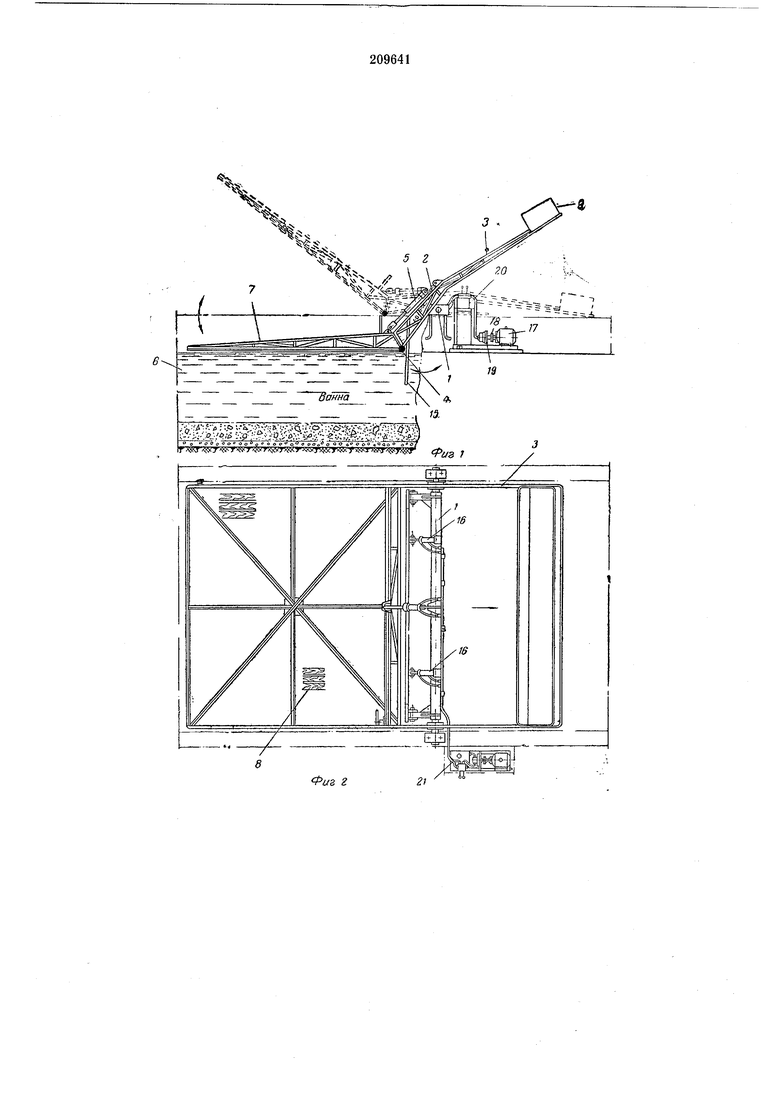

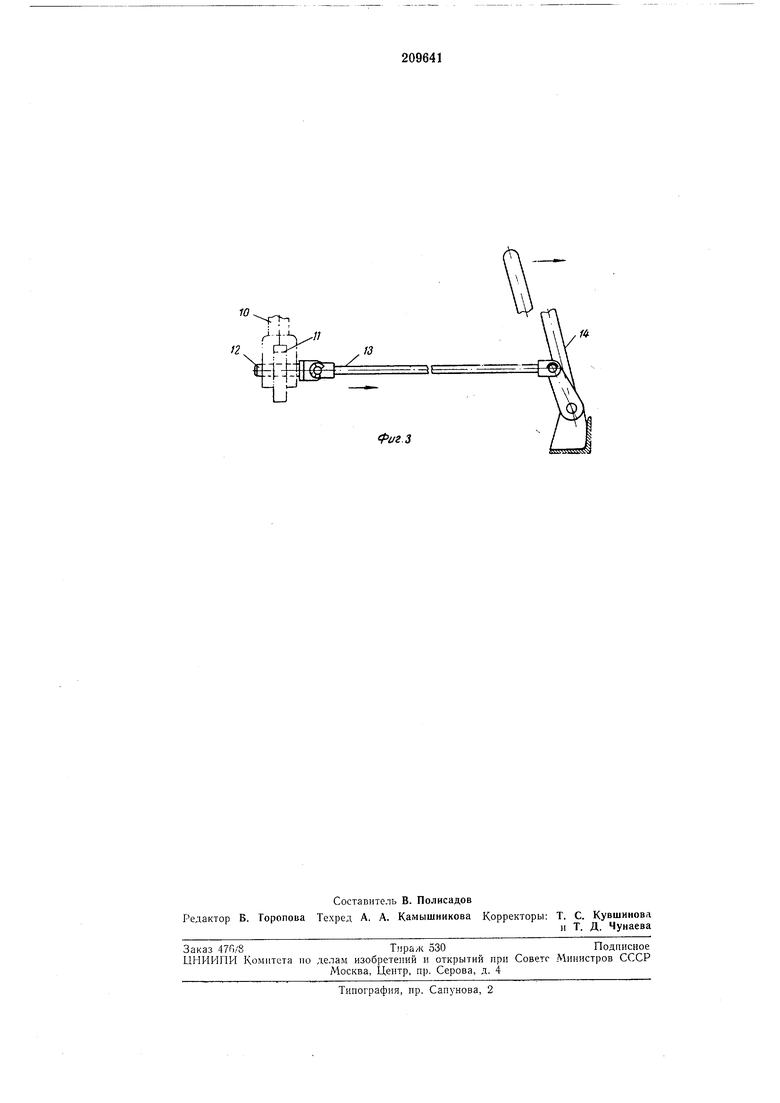

На фиг. 1 изображено описываемое устройство; на фиг. 2 - то же, вид сверху; на фиг. 3 - механизм аварийного подъема фермы с настилом.

Устройство для погружения овец в куночную ванну содержит поворотный относительно горизонтальной оси / посредством приводного гидроцилиндра 2 двуплечий рычаг 3, к одному из концов которого прикреплена через горизонтальный шарнир 4 и дополнительный гидроцилиндр 5 расположенная над ванной 6 ферма 7 с настилом 8, а на другом конце установлен противовес 9.

тальной оси с помопдью пальца 12. Палец 12 сообш;ается через тягу 13 с рычагом 14 аварийного подъема фермы. Около фермы на двуплечем рычаге установлен щит 15, препятствующий выходу необработанных овец из ванны и приводимый в движение гидроцилиндрами 16. Масло к гидроцилиндрам поступает от гидравлической силовой установки, состоящей из электродвигателя 17, муфты 18, насоса 19, бака 20 и маслораспределителя 21.

Предмет изобретения

1.Устройство для погружения овец в купочную ванну, отличающееся тем, что, с целью

одновременного погружения с головой всех находящихся в ванне овец, оно выполнено в виде поворотного относительно горизонтальной оси, связанного с приводным гидроцилиндром двуплечего рычага, к одному из концов которого посредством горизонтального шарнира и дополнительного гидроцилиндра прикреплена расположенная над ванной ферма с настилом, а на другом конце установлен противовес.

2.Устройство по п. 1, отличающееся тем, что, с целью автоматического подъема фермы с настилом при авариях, корпус приводного гидроцилиндра связан с опорой посредством

f.-f ; ;;ь ;(i: Ь;::C S; {V;:. :ЬлгЗЛ;; ViS

;-УА;/Д.Р У;:: }з:к УйДА : д;§ ; :УдУ:5Ц)

г

т.7 9V3

Фиг.З
