ПОДВИЖНАЯ СИСТЕМА ЭЛЕКТРОДИНАМИЧЕСКИХ ВИБРОСТЕНДОВ Советский патент 1968 года по МПК G01L25/00

Известны подвижные системы электродинамических вибростендов, содержащие стол на упругих подвесках, соединенный с подвижной катушкой. Поскольку точность воспроизводимых колебаний зависит, в частности, от жесткости стола, то повышают жесткость стола применением высокопрочных сплавов и укреплением стола ребрами жесткости. Однако для больших диаметров стола (порядка 500 мм) это недостаточно эффективно, так как не обеспечивается равномерная жесткость по всей поверхности стола.

Предложенная подвижная система отличается от известных тем, что стол выполнен в виде сотовой конструкции. Это позволяет уменьшить нелинейные искажения колебаний.

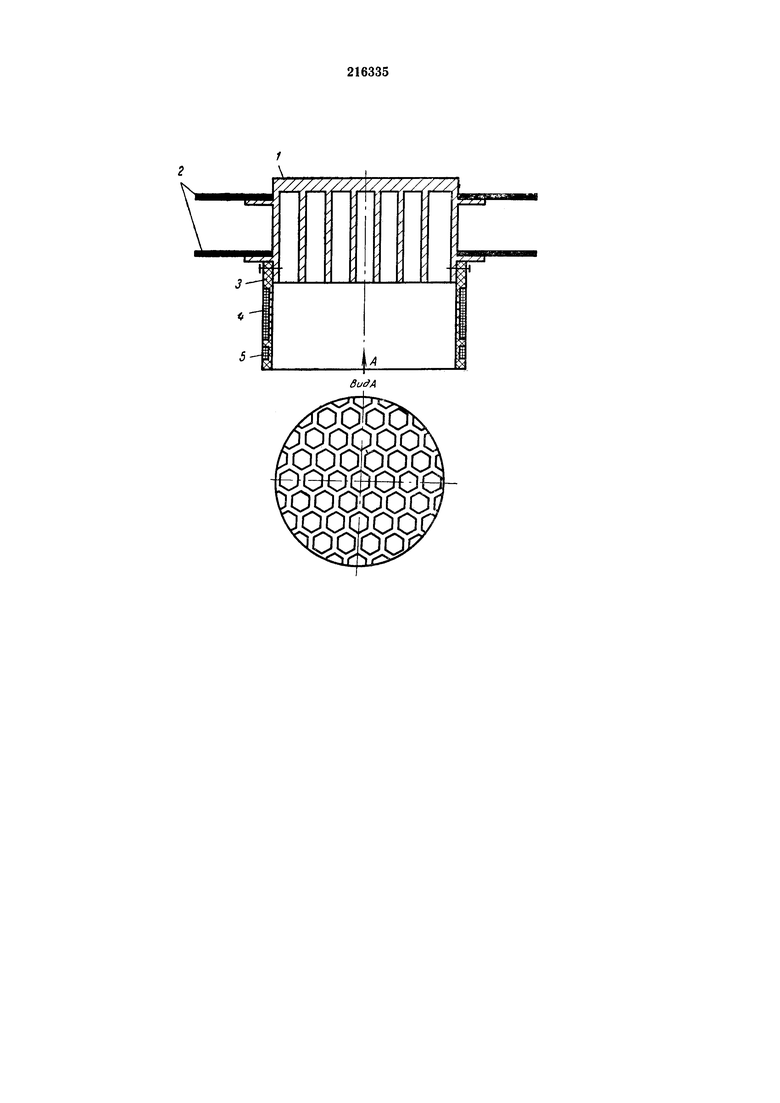

На чертеже изображено описываемое устройство и вид А.

Подвижная система состоит из стола 1, упругих подвесок 2 и подвижной катушки 3 каркасного типа, которая крепится к столу с помощью болтов и теплостойкого компаунда. Катушка 3 содержит силовую обмотку 4 и дополнительную обмотку 5 для компенсации веса подвижной системы. Стол выполнен в виде сотовой конструкции.

Подвижная система электродинамических вибростендов, включающая стол на упругих подвесках, соединенный с подвижной катушкой, отличающаяся тем, что, с целью уменьшения нелинейных искажений колебаний, стол выполнен в виде сотовой конструкции.
