Известны поворотно-фиксирующие механизмы, содержащие выходной вал, жестко связанный с делительным диском, и водило, установленное на выходном валу с возможностью поворота относительно него.
Предлагаемый многооборотный стопор-манипулятор отличается тем, что он снабжен поворотным относительно оси стопоримого колеса рычагом, на котором закреплена ось стопорящего колеса, и пружиной, удерживающей рычаг в нейтральном положении.
Этим обеспечивается возможность подачи быстрых и точных команд на отключение, реверсирование или механическое стопорение элементов.

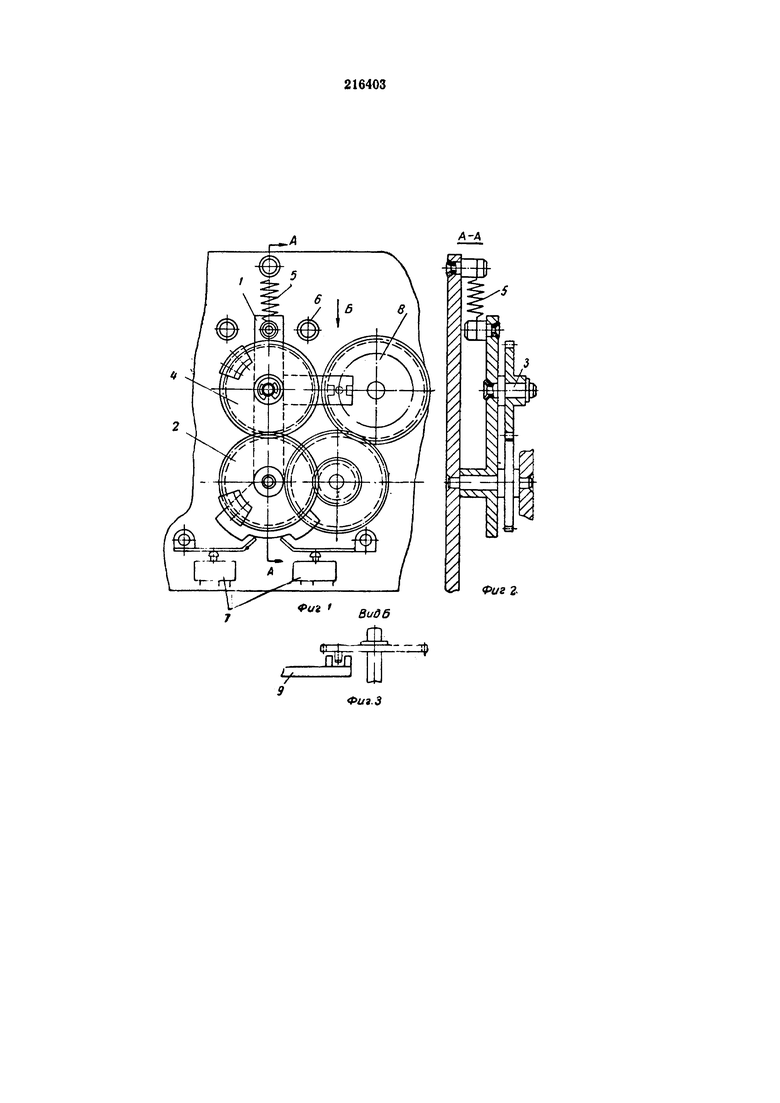

На фиг. 1 показан предлагаемый стопор-манипулятор; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 - вид по стрелке Б на фиг. 1.
На рычаге 1, установленном на оси стопоримого колеса 2, закреплена ось 3, на которой расположено стопорящее колесо 4. Рычаг 1 с помощью пружины 5 удерживается в среднем положении относительно упоров 6. Для отключения (переключения) имеются конечные выключатели 7, а для стопорения других менее нагруженных элементов 8 на рычаге 1 помещена стопорящая вилка 9. Стопор-манипулятор работает следующим образом.
При срабатывании зубчато-кулачкового ограничителя рычаг 1 начинает поворачиваться в ту или другую сторону, в зависимости от направления вращения стопоримого колеса 2, с угловой скоростью, равной угловой скорости стопоримого колеса. Этот поворот будет продолжаться до тех пор, пока не сработает конечный выключатель 7 в цепи приводного движения, или рычаг 1 не дойдет до упора 6, или вилка 9, установленная на рычаге 1, не застопорит менее нагруженный элемент 8 в приводной цепи стопора.
При реверсировании рычаг 1 пружиной 5 возвращается в исходное положение.
