ГРАФИТОВЫЙ ТЕПЛООБМЕННИК Советский патент 1968 года по МПК F28D21/00 F28F21/02

Описание патента на изобретение SU219605A1

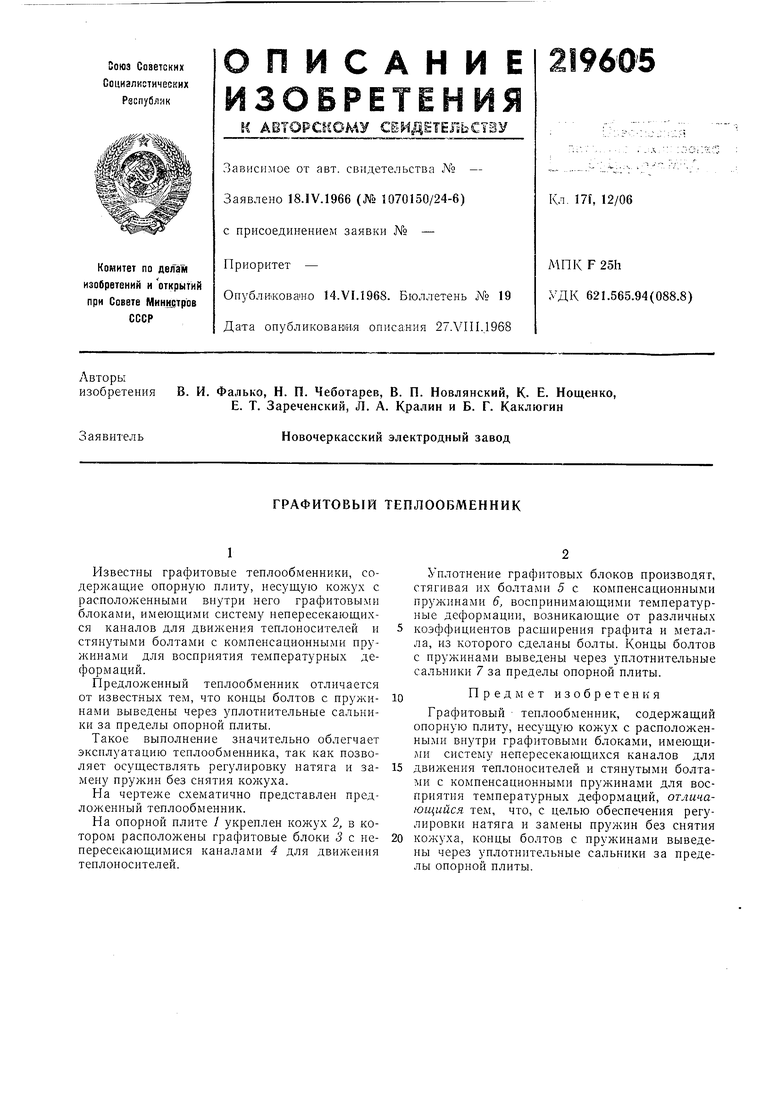

Известны графитовые теплообменники, содержащие опорную плиту, несущую кожух с расположенными внутри нето графитовыми блоками, имеющими систему непересекающихся каналов для движения теплоносителей и стянутыми болтами с компенсационными пружинами для восприятия температурных деформаций.

Предложенный теплообменник отличается от известных тем, что концы болтов с пружинами выведены через уплотнительные сальники за пределы опорной плиты.

Такое выполнение значительно облегчает эксплуатацию теплообменника, так как позволяет осуществлять регулировку натяга и замену пружин без снятия кожуха.

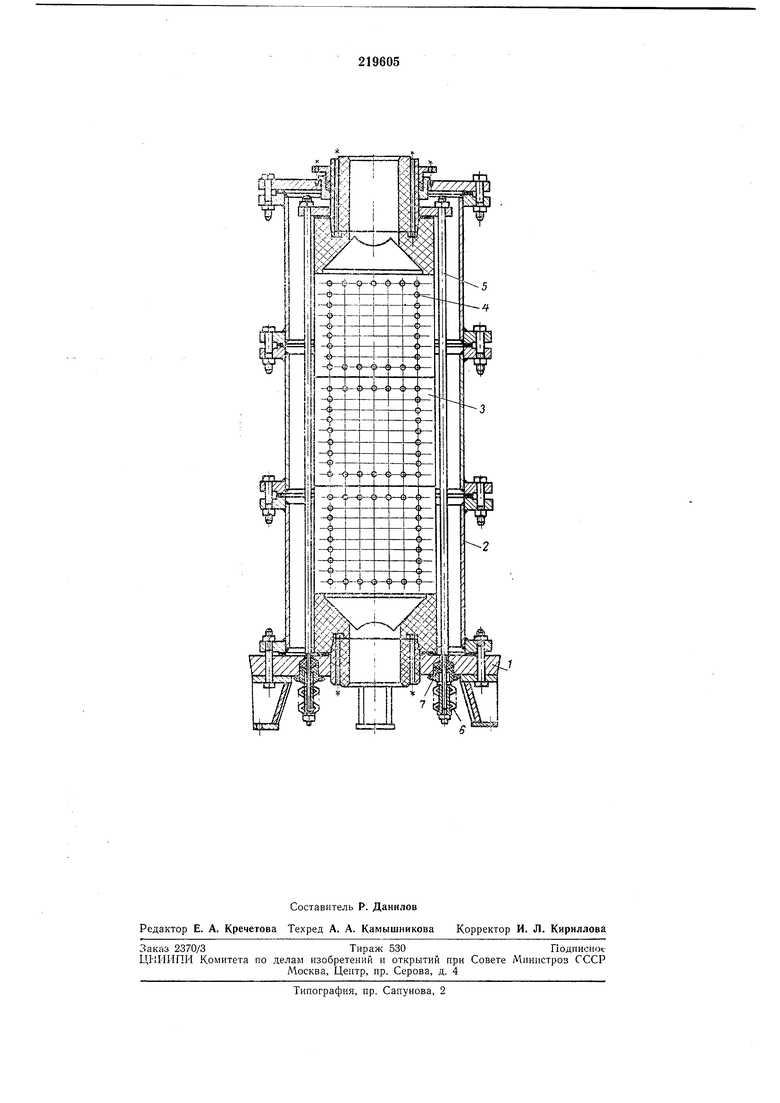

На чертеже схематично представлен предложенный теплообменник.

На опорной плите / укреплен кожух 2, в котором расположены графитовые блоки 3 с непересекающимися каналами 4 для движения теплоносителей.

Уплотнение графитовых блоков производят, стягивая их болтами 5 с компенсационными пружинами 6, воспринимающими температурные деформации, возникающие от различных коэффициентов расширения графита и металла, из которого сделаны болты. Концы болтов с нружинами выведены через уплотнительные сальники 7 за пределы опорной плиты.

Предмет изобретения

Графитовый теплообменник, содержащий опорную плиту, несущую кожух с расположенными внутри графитовыми блоками, имеющими систему непересекающихся каналов для движения теплоносителей н стянутыми болтами с компенсационными пружинами для восприятия температурных деформаций, отличающийся тем, что, с целью обеспечения регулировки натяга н замены пружин без снятия кожуха, концы болтов с пружинами выведены через уплотнительные сальники за пределы опорной плиты.
