Изобретение относится к радиальным турбомашинам с регулируемым безлопаточным диффузором.
Известные безлопаточные диффузоры с подвижными относительно корпуса в осевом направлении упругими стенками на переменных режимах турбомашины имеют низкий к.п.д.
В предлагаемом диффузоре этот недостаток устранен тем, что стенки его выполнены жесткими и соединены с корпусом при помощи гофрированных перегородок.

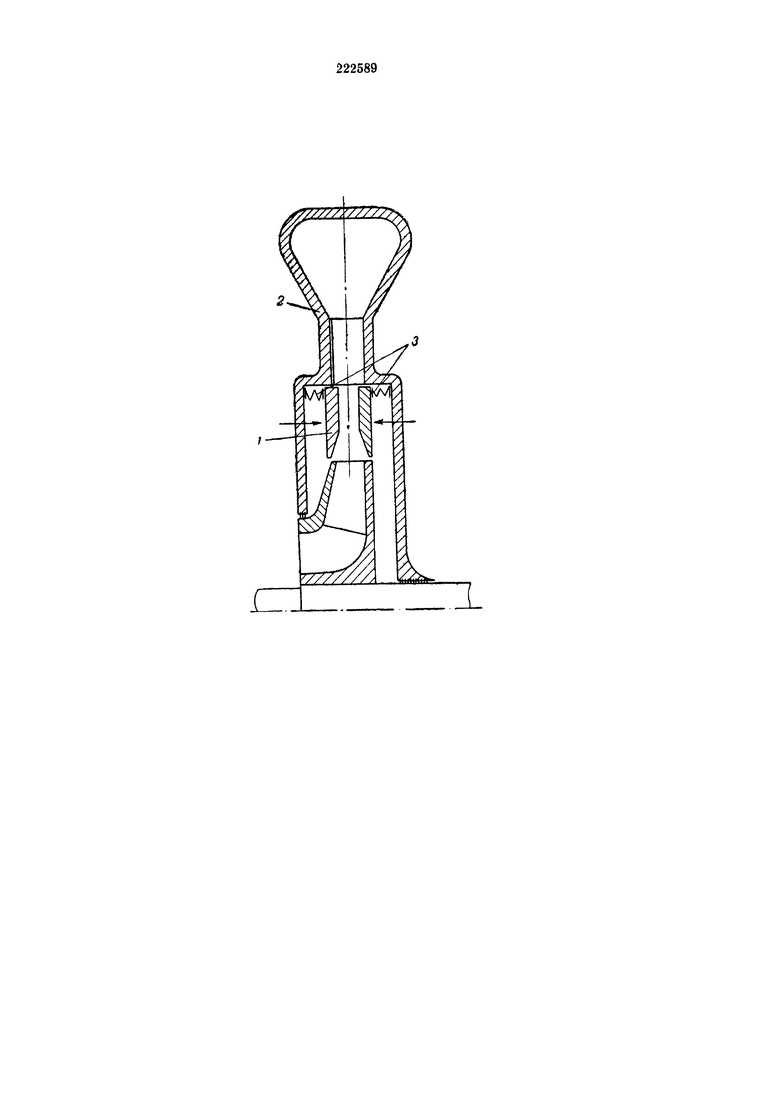

На черетеже схематично показана ступень радиальной турбомашины с предлагаемым безлопаточным диффузором.
Стенки 1 безлопаточного диффузора выполнены жесткими и соединены с корпусом 2 при помощи гофрированных перегородок 3, одновременно разобщающих полости с разными давлениями перед диффузором.
