УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ФАЗОВЫХ СООТНОШЕНИЙ СПЕКТРАЛЬНЫХ СОСТАВЛЯЮЩИХ РАДИОИМПУЛЬСА Советский патент 1968 года по МПК G01R29/02

Известны устройства для измерения фазовых соотношений спектральных составляющих радиоимпульса, содержащие блок фиксации временного положения максимального значения или максимальной крутизны нарастания сигналов.

В описываемом устройстве для измерения фазовых соотношений спектральных составляющих радиоимпульса повышение точности измерений достигнуто тем, что блок фиксации содержит ряд узкополосных каналов, настроенных на отрезки синусоид, выполненных, например, в виде двух линий задержки, отводы которых через потенциометры подключены к сумматорам.

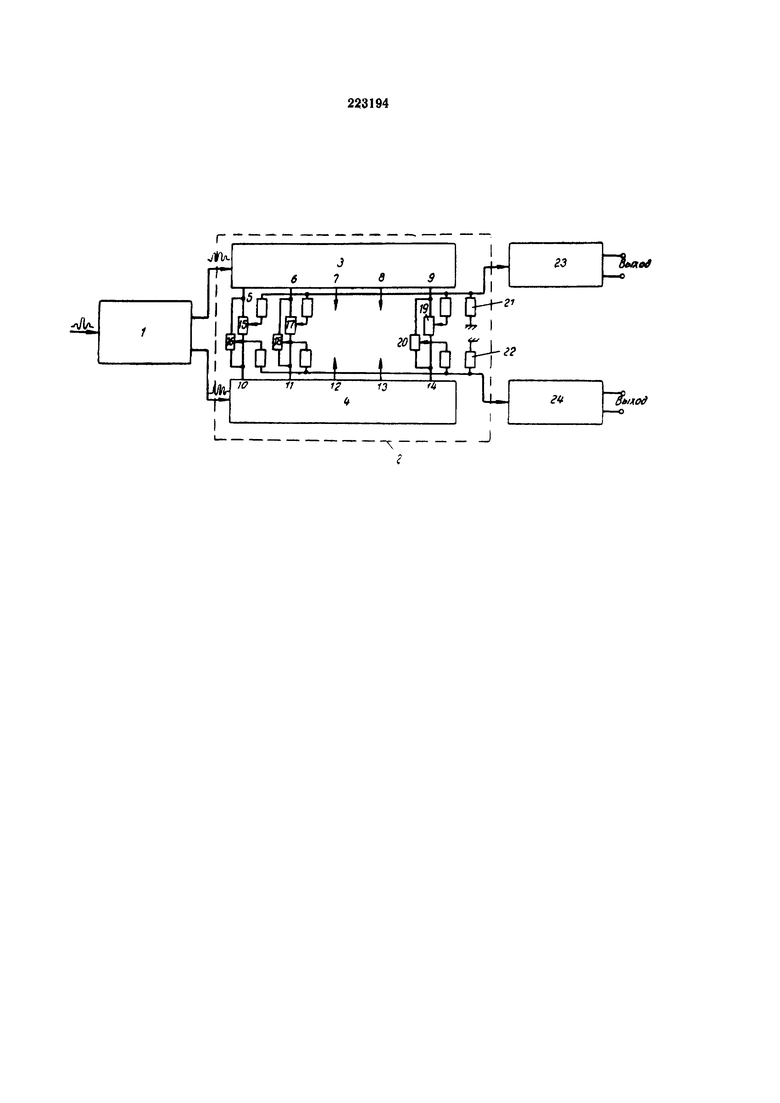

На чертеже изображена блок-схема предлагаемого устройства.

Исследуемый сигнал подается через парафазный усилитель 1 на блок 2 фиксации временного положения максимального значения сигнала или максимальной крутизны нарастания сигналов, содержащий ряд узкополосных каналов, настроенных на отрезки синусоид, выполненных в виде двух линий 3 и 4 задержки, отводы которых, например 5-14, через потенциометры 15-20 подключены через соответствующие развязывающие резисторы к сумматорам 21 и 22 и соответственно к усилителям 23 и 24.

Такое выполнение устройства позволяет повысить точность измерения фазовых соотношений спектральных составляющих сигнала при изучении свойств трассы распространения радиосигналов, а также при определении дальности до источника излучения электромагнитных импульсов.

Устройство для измерения фазовых соотношений спектральных составляющих радиоимпульса, содержащее блок фиксации временного положения максимального значения или максимальной крутизны нарастания сигналов, отличающееся тем, что, с целью повышения точности измерений, блок фиксации содержит ряд узкополосных каналов, настроенных на отрезки синусоид, выполненных, например, в виде двух линий задержки, отводы которых через потенциометры подключены к сумматорам.
