МАГНЕТО Советский патент 1968 года по МПК F02P1/00

Известны магнето с вращающимся магнитом и неподвижным магнитопроводом, снабженным полюсными башмаками.

Предложенное магнето отличается от известных тем, что в средней части полюсных башмаков выполнение углубление, шириной порядка одной трети их полюсной дуги. Такое выполнение магнето приводит к уменьшению энергии разряда при высоких скоростях вращения, вследствие чего повышается его надежность.

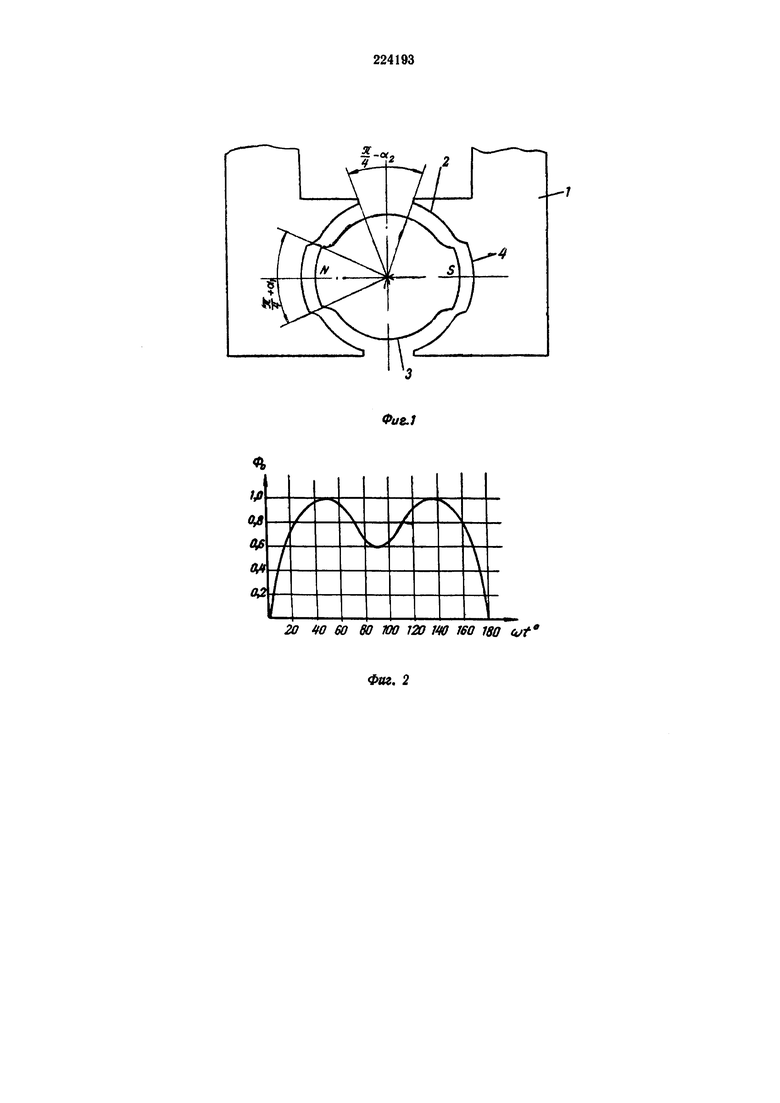

На фиг. 1 показана схема взаимодействия магнитопровода; на фиг. 2 изображена кривая изменения магнитного потока в магнето в режиме холостого хода в зависимости от угла поворота ротора.

Магнето имеет неподвижный П-образный магнитопровод 1 с полюсными башмаками 2, между которыми вращается двухполюсный постоянный магнит 3. Воздушный зазор под серединой полюсов увеличен для чего в полюсных башмаках выполнено углубление 4. Ширина углубления ограничена одной третью полюсной дуги.

На изображенной кривой в середине полупериода магнитного потока образуется провал, обусловленный увеличением воздушного зазора под серединой полюсных башмаков. Такая форма кривой потока приводит к уменьшению тока разрыва и энергии разряда на высоких скоростях вращения. Вследствие этого надежность работы предложенного магнето выше, чем известных.

1. Магнето, содержащее ротор и неподвижный магнитопровод, снабженный полюсными башмаками, отличающееся тем, что, с целью уменьшения энергии разряда при высоких скоростях вращения, в средней части указанных полюсных башмаков выполнено углубление.

2. Магнето по п. 1, отличающееся тем, что указанное углубление имеет ширину порядка полюсной дуга.

3. Магнето по п. 1, отличающееся тем, что полюсная система ротора образована постоянным магнитом.
