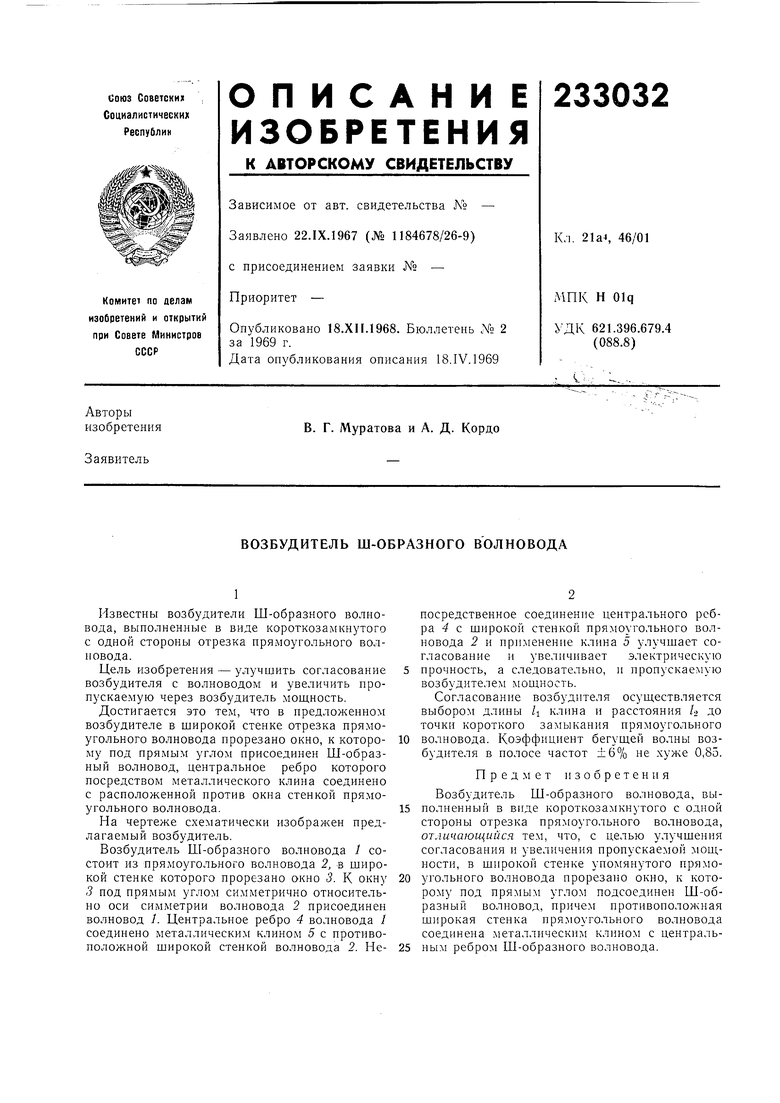

ВОЗБУДИТЕЛЬ Ш-ОБРАЗНОГО ВОЛНОВОДА Советский патент 1969 года по МПК H01P5/08

Известны возбудители Ш-образного волиовода, выполненные в виде короткозамкнутого с одной стороны отрезка прямоугольного волновода.

Цель изобретения - улучшить согласование возбудителя с волноводом и увеличить пропускаемую через возбудитель мощность.

Достигается это тем, что в иредложенном возбудителе в широкой стенке отрезка прямоугольного волновода прорезано окно, к которому под прямым углом присоединен Ш-образный волновод, центральное ребро которого посредством металлического клина соединено с расположенной против окна стенкой прямоугольного волновода.

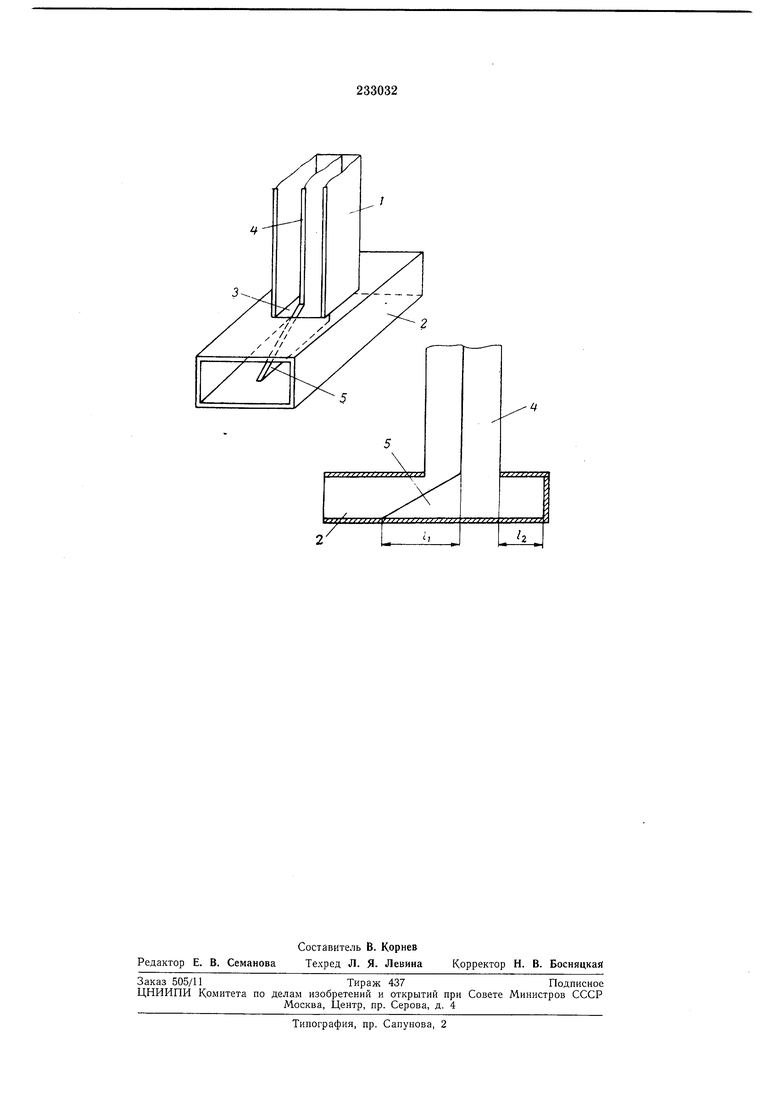

На чертеже схематически изображен предлагаемый возбудитель.

Возбудитель Ш-образного волновода / состоит из прямоугольного волновода 2, в широкой стенке которого прорезано окно 3. К окну 3 под прямым углом симметрично относительно оси симметрии волновода 2 присоединен волновод 1. Центральное ребро 4 волновода / соединено металлическим клином 5 с противоположной широкой стенкой волновода 2. Непосредственное соединение центрального ребра - с широкой стенкой прямоугольного волновода 2 и прпменение клина 5 улучшает согласование и увеличивает электрическую прочность, а СоТедовательно, и пропускаемую возбудителем мош.ность.

Согласование возбудителя осуществляется выбором длины /1 клина и расстояния U до точки короткого замыкания прямоугольного волновода. Коэффициент бегущей волны возбудителя в полосе частот ±6% не хуже 0,85.

Нредмет пзобретения

Возбудитель Ш-образного волновода, выполненный в виде короткозамкнутого с одной стороны отрезка прямоугольного волновода, отличающийся тем, что, с целью улучшения согласования и увеличения проиускаемой мощности, в широкой стенке уиомянутого прямоугольного волновода прореза1Ю окно, к которому иод прямым углом подсоединен Ш-образный волновод, иричем противоположная широкая стенка иря.моугольного волновода соединена металлическим клином с центральным ребром Ш-образного волновода.
