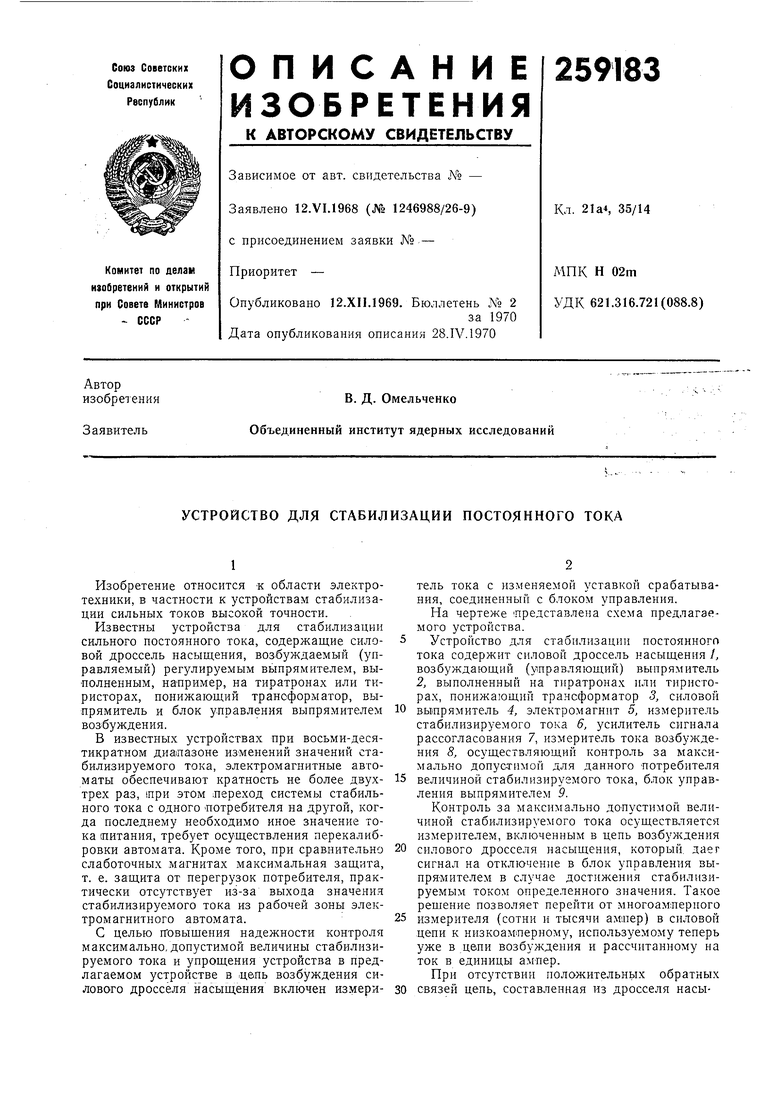

УСТРОЙСТВО для СТАБИЛИЗАЦИИ ПОСТОЯННОГО ТОКА Советский патент 1970 года по МПК H02M7/06

Изобретение относится к области электротехники, в частности к устройствам стабилизации сильных токов высокой точности.

Известны устройства для стабилизации сильного постоянного тока, содержащие силовой дроссель насыщения, воз-буждаемый (управляемый) регулируемым выпрямителем, выполненным, например, на тиратронах или тиристорах, понижающий трансформатор, выпрямитель и блок управления выпрямителем воЗбуждения.

В известных устройствах при восьми-десятикратном диапазоне изменений значений стабилизируемого тока, электромагнитные автоматы обеспечивают кратность не более двухтрех раз, 1при этом лереход системы стабильного тока с одного потребителя на другой, когда последнему необходимо иное значение тока питания, требует осуществления перекалибровки автомата. Кроме того, при сравнительно слаботочных магнитах максимальная защита, т. е. защита от перегрузок потребителя, практически отсутствует из-за выхода значения стабилизируемого тока из рабочей зоны электромагнитного автомата.

С целью повышения надежности контроля максимально, допустимой величины стабилизируемого тока и упрощения устройства в предлагаемом устройстве в депь возбуждения силового дросселя насыщения включен измеритель тока с изменяемой уставкой срабатывания, соединенный с блоком управления.

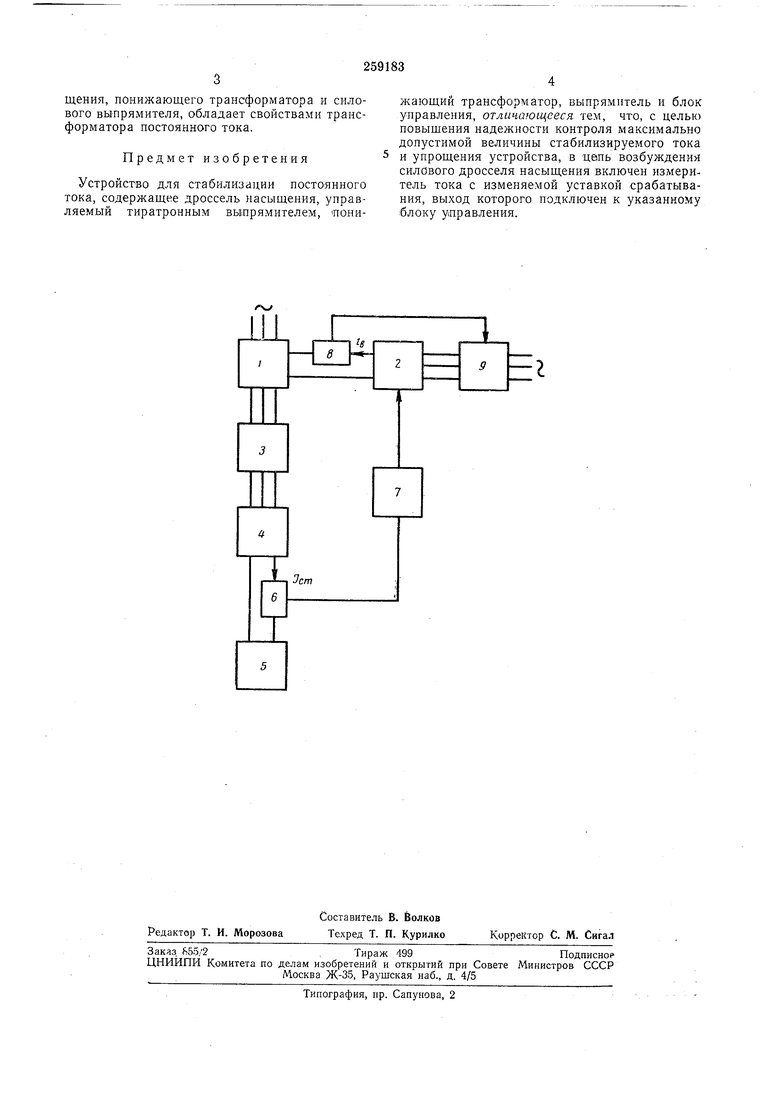

На чертеже представлена схема предлагаемого устройства.

Устройство для стабилизации постоянного тока содержит силовой дроссель насыщения I, возбуждающий (управляющий) выпрямитель 2, выполненный на тиратронах или тиристорах, понижающий трансформатор 3, силовой

выпрямитель 4, электромагнит 5, измеритель стабилизируемого тока 6, усилитель сигнала рассогласования 7, измеритель тока возбуждения 8, осуществляющий контроль за максимально допустимой для данного -потребителя

величиной стабилизируемого тока, блок управления выпрямителем 9.

Контроль за максимально допустимой величиной стабилизируемого тока осуществляется измерителем, включенным в цепь возбуждения

силового дросселя насыщения, который, дает сигнал на отключение в блок управления выпрямителем в случае достижения стабилизируемым током определенного значения. Такое решение позволяет перейти от многоамлериого

измерителя (сотни и тысячи амиер) в силовой

цепи к низкоамперному, используемому теперь

щения, понижающего трансформатора и силового выпрямителя, обладает свойствами трансформатора постоянного тока.

Предмет изобретения

Устройство для стабилизации постоянного тока, содержащее дроссель насыщения, управляемый тиратронным выпрямителем, понижающий трансформатор, выпрямитель и блок управления, отличающееся тем, что, с целью повыщения надежности контроля максимально допустимой величины стабилизируемого тока и упрощения устройства, в цепь возбуждения силового дросселя насыщения включен измеритель тока с изменяемой уставкой срабатывания, выход которого подключен к указанному блоку управления.
