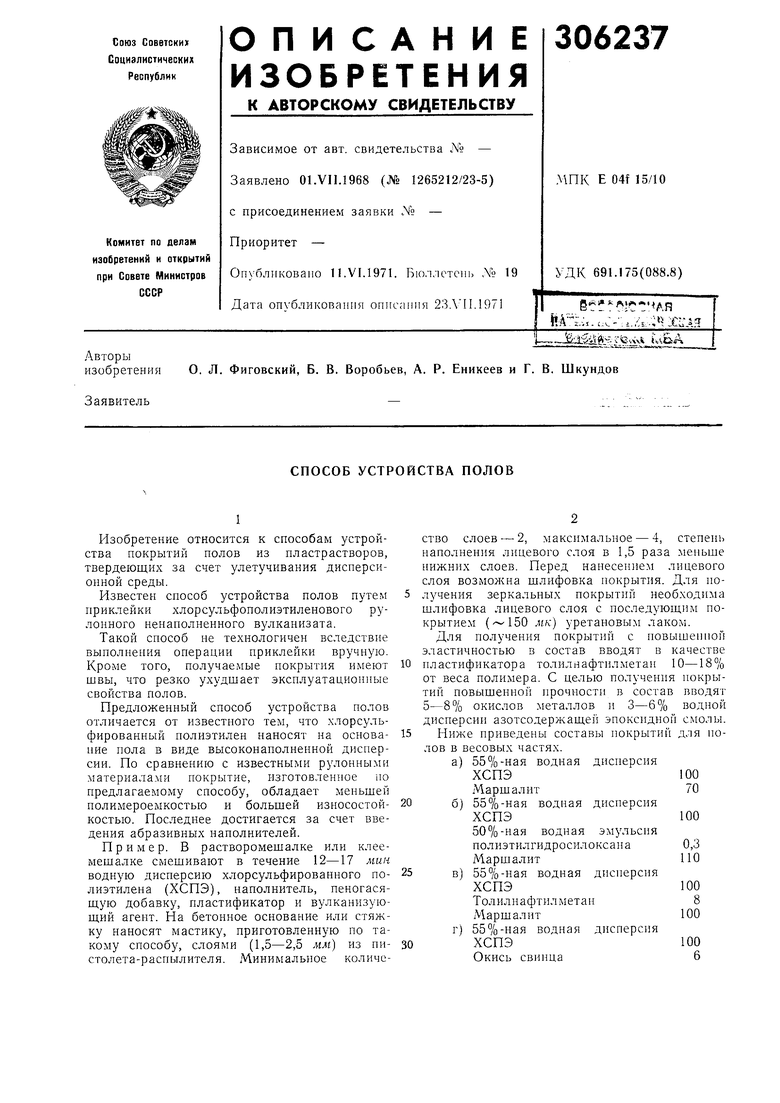

Изобретение относится к способам устройства покрытий полов из нластрастворов, твердеющих за счет улетучивания диснерсионной среды.
Известен снособ устройства полов путем приклейки хлорсульфополиэтиленового рулонного непаполпенного вулкапизата.
Такой способ не технологичен вследствие выполиепия операции приклейки вручную. Кроме того, получае1мые покрытия имеют швы, что резко ухудшает эксплуатационные свойства полов.
Предложенный способ устройства полов отличается от известного тем, что хлорсульфированный полиэтилен наносят на основание пола в виде высоконанолнеиной дисперсии. По сравнению с известными рулонными материалами покрытие, наготовленное по предлагаемому способу, обладает меньшей полимероемкостью и большей износостойкостью. Последнее достигается за счет введения абразивных наполнителей.
Пример. В растворомешалке или клеемешалке смешивают в течение 12-17 мин водную дисперсию хлорсульфированного полиэтилена (ХСПЭ), наполнитель, пеногасящую добавку, нластификатор и вулканизующий агент. На бетонное основание или стяжку наносят мастику, приготовленную по такому способу, слоями (1,5-2,5 мм) из пистолета-распылителя. Минимальное количество слоев - 2, максимальное - 4, степе1 ь наполнения лицевого слоя в 1,5 раза меньше нижних слоев. Перед нанесением лицевого слоя возмолсна шлифовка покрытия. Для нолучения зеркальных покрытий необходима шлифовка лицевого слоя с последующим покрытием ( мк) уретановым лаком.
Для получения покрытий с повышенной эластичностью в состав вводят в качестве пластификатора толилнафтилметан 10-18% от веса полимера. С целью получения покрытий повышенной нрочностп в состав вводят 5-8% окислов металлов и 3-6% водной дисперсии азотсодержащей эпоксидной смолы. Ниже нриведены составы покрытий для полов в весовых частях.
а) 55%-ная водная дисперсия
ХСПЭ100
Марш а лит70
б) 55%-ная водная дисперсия
ХСПЭ100
50%-ная водная эмульсия полиэтилгидросилоксана0,3
МаршалитПО
в) 55%-ная водная диснерсия
ХСПЭ100
Толилнафтилметан8
Марш ал пт100
г) 55%-ная водная дисперсия
ХСПЭ100

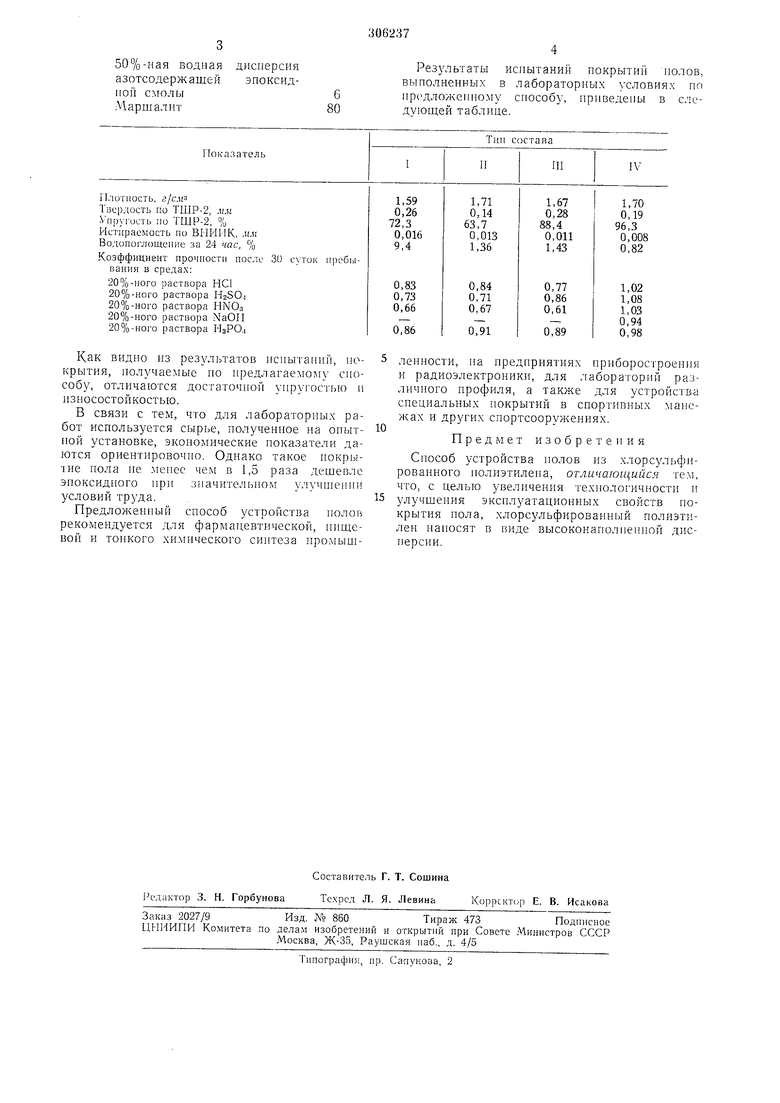

50%-пая водная дисперсия азотсодержащей эпоксидной смолы Маршалит
Результаты испытаний покрытий полов, выполненных в лабораторных условиях по продло/кеиному способу, приведены в следующей таблице.
| название | год | авторы | номер документа |
|---|---|---|---|
| СПОСОБ ПРОЛОНГИРОВАННОЙ ДЕЗИНФЕКЦИИ ПОМЕЩЕНИЙ, ОБОРУДОВАНИЯ, КОНСЕРВАЦИИ И ОБЕЗЗАРАЖИВАНИЯ ВОДЫ | 2007 |
|
RU2329286C1 |
| СПОСОБ ПОЛУЧЕНИЯ ОГНЕЗАЩИТНОГО ПОКРЫТИЯ ДЛЯ РЕЗИН | 2013 |
|
RU2540650C1 |
| СОСТАВ ДЛЯ ОГНЕЗАЩИТНЫХ ПОКРЫТИЙ РЕЗИН | 2013 |
|
RU2540645C1 |
| Композиция для покрытия металлическихфОРМ | 1979 |
|
SU808309A1 |
| Способ приготовления составов для покрытия плоских подложек | 1984 |
|
SU1513062A1 |
| ПОЛУПРОВОДЯЩАЯ ЛЕНТА ПОВЫШЕННОЙ ЭЛАСТИЧНОСТИ | 2012 |
|
RU2510648C1 |
| КОМПОЗИЦИЯ ДЛЯ ПРОПИТКИ БЕТОННЫХ ПОВЕРХНОСТЕЙ | 2017 |
|
RU2661828C1 |
| КОМПОЗИЦИЯ ДЛЯ ИЗГОТОВЛЕНИЯ ВСПЕНИВАЮЩЕГО ОГНЕЗАЩИТНОГО ПОКРЫТИЯ | 2019 |
|
RU2740894C1 |
| КОМПОЗИЦИЯ МАСТИКИ ПОЛИМЕРНОЙ МНОГОФУНКЦИОНАЛЬНОЙ ДЛЯ ЗАЩИТНОГО ПОКРЫТИЯ | 2010 |
|
RU2467971C2 |
| Полимерраствор | 1982 |
|
SU1106803A1 |
Как видпо из результатов пспытапнй, покрытия, получаемые по предлагаемому способу, отличаются достаточной упругостью и износостойкостью.
в связи с тем, что для лабораторпых работ используется сырье, полученное на опытной установке, экономические показатели даются ориентировочно. Однако такое покрытие пола пе .менее чем в 1,5 раза дешевле эпоксидного при значительном улучиании условий труда.
Предложенный способ устройства полов рекомендуется для фармацевтической, пищевой и тонкого хи.мпческого синтеза нромышленпости, па предприятиях нриооростроепия и радиоэлектроники, для лабораторий различного нрофиля, а также для устройства снециальных покрытий в спортивных манежах и других снортсооружениях.
Предмет изобретения
Способ устройства полов из .хлорсульфированного полиэтилена, отличающийся тем, что, с целью увеличения технологичности и улучшения экснлуатациоиных свойств покрытия пола, .хлорсульфированный полиэтилен наносят в виде высоконаполнешюй дисперсии.
