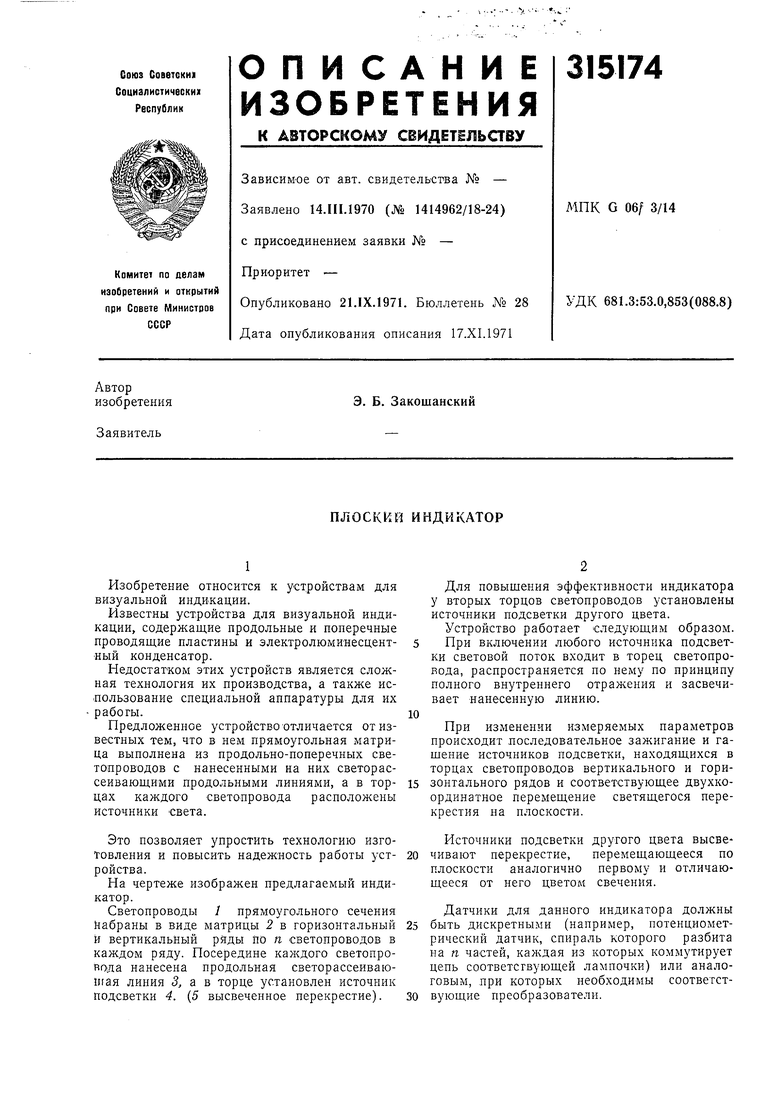

ПЛОСКИЙ ИНДИКАТОР Советский патент 1971 года по МПК G09G3/34

Изобретение относится к устройствам для визуальной индикации. Известны устройства для визуальной индикации, содержащие продольные и поперечные проводящие пластины и электролюминесцентный конденсатор. Недостагком этих устройств является сложная технология их производства, а также ислользование специальной аппаратуры для их работы. Предложенное устройствоотличается от известных тем, что в нем прямоугольная матрица выполнена из продольно-поперечных светопроводов с нанесенными на них светорассеивающими продольными линиями, а в торцах каждого светопровода расположены источники Света. Это позволяет упростить технологию изготовления и повысить надежность работы устройства. Па чертеже изображен предлагаемый индикатор. Светопроводы 1 прямоугольного сечения йабраны в виде матрицы 2 в горизонтальный и вертикальный ряды по п светопроводов в каждом ряду. Посередине каждого светопровода нанесена продольная светорассеиваюшая линия , а в торце установлен источник подсветки 4. (5 высвеченное перекрестие). Для повышения эффективности индикатора у вторых торцов светопроводов установлены источники подсветки другого цвета. Устройство работает следующим образом. При включении любого источника подсветки световой поток входит в торец светопровода, распространяется по нему по принципу полного внутреннего отражения и засвечивает нанесенную линию. При изменении измеряемых параметров происходит последовательное зажигание и гашение источников подсветки, находящихся Б торцах светопроводов вертикального и горизонтального рядов и соответствующее двухкоординатное перемещение светящегося перекрестия на плоскости. Источники подсветки другого цвета высвечивают перекрестие, перемещающееся по плоскости аналогично первому и отличающееся от него цветом свечения. Датчики для данного индикатора должны быть дискретными (например, потенциометрический датчик, спираль которого разбита на п частей, каждая из которых коммутирует цепь соответствующей лампочки) или аналоговым, при которых необходимы соответствующие преобразователи.

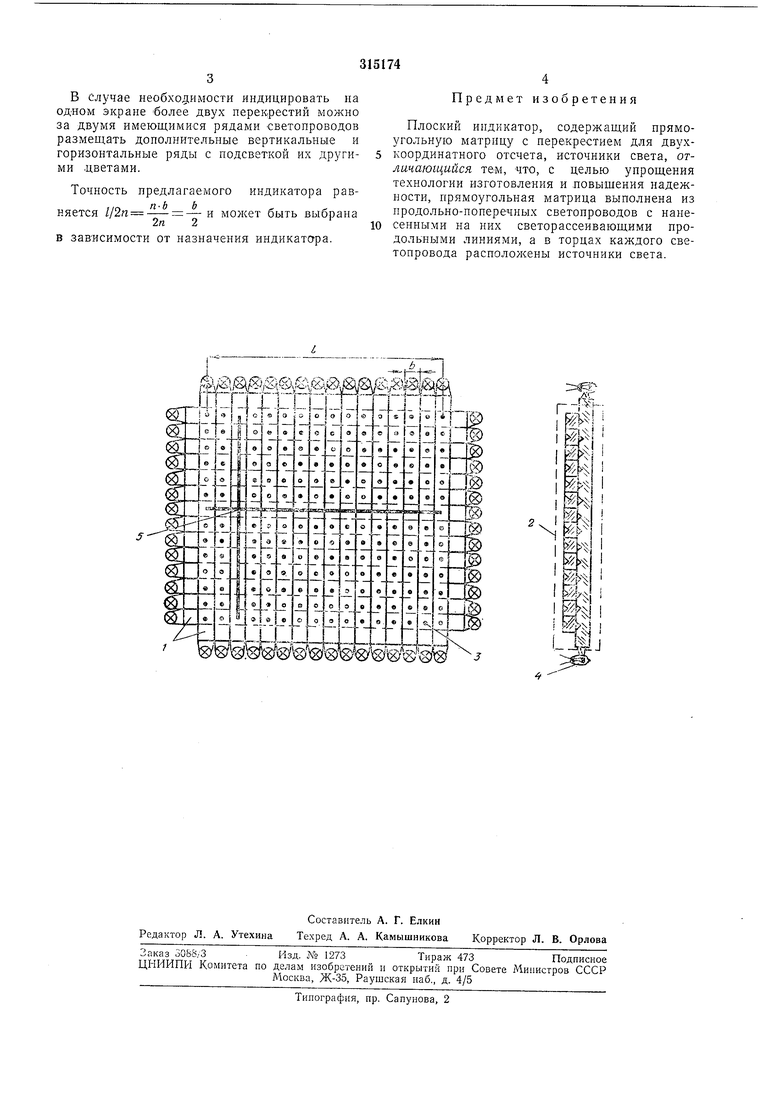

В случае необходимости индицировать на од-ном экране более двух перекрестий можно за двумя имеющимися рядами светопроводов размещать дополнительные вертикальные и горизонтальные ряды с подсветкой их другими .цветами.

Точность предлагаемого индикатора равняется -и может быть выбрана 2п 2

В зависимости от назначения индикатара.

предмет изобретения

Плоский индикатор, содержащий прямоугольную матрицу с перекрестием для двухкоординатного отсчета, источники света, отличающийся тем, что, с целью упрощения технологии изготовления и ловыщения надежности, прямоугольная матрица выполнена из продольно-поперечных светонроводов с нанесенными на них светорассеивающими продольными линиями, а в торцах каждого светопровода расположены источники света.

iJTI I IL-L1 L U J 4 J- LU-L..,

(... -..f..4-:-и, ,,

{ Гб ISIт iIIIJ---,; I I

i

iajtt.foisio jojolo(o| ei о s I Э j о I 4 1 Л .i-4- 4-- - .l.- i i
