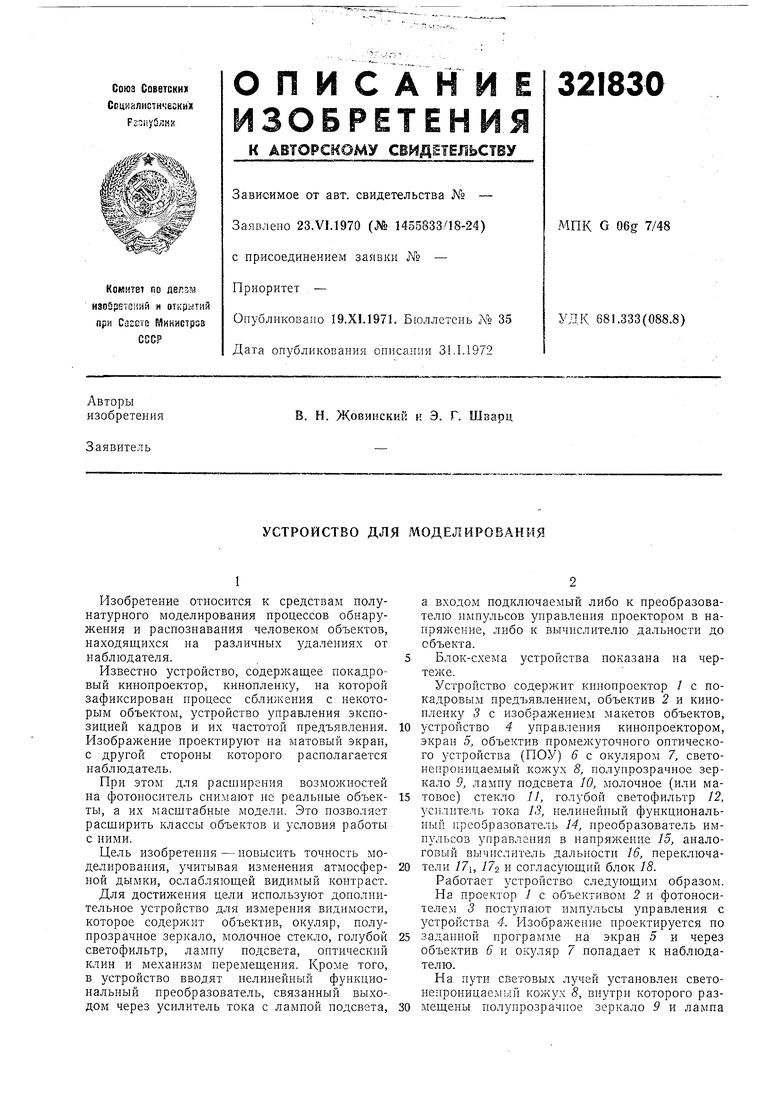

УСТРОЙСТВО для МОДЕЛИРОВАНИЯ Советский патент 1971 года по МПК G06G7/48

Изобретение относится к средствам иолунатурного моделирования процессов обнаружения и распознавания человеком объектов, находящихся на различных удалениях от наблюдателя.

Известно устройство, содержащее покадровый кинопроектор, кинопленку, на которой зафиксирован процесс сближения с некоторым объектом, устройство управления экспозицией кадров и их частотой предъявления. Изображение проектируют на матовый экран, с другой стороны которого располагается наблюдатель.

При этом для расплирения возможностей на фотоноситель снимают не реальные объекты, а их масштабные модели. Это нозволяет расширить классы объектов и условия работы с ними.

Цель изобретения - повысить точность моделирования, учитывая изменения атмосферной дымки, ослабляющей видимый контраст.

Для достижения цели используют донолнительное устройство для измерения видимости, которое содержит объектив, окуляр, полупрозрачное зеркало, молочное стекло, голубой светофильтр, лампу подсвета, оптический клин и механизм перемещения. Кроме того, в устройство вводят нелинейный функциональный преобразователь, связанный выходом через усилитель тока с лампой подсвета.

а входом подключаемый либо к преобразователю импульсов управления проектором в напряжение, либо к вычислителю дальности до объекта.

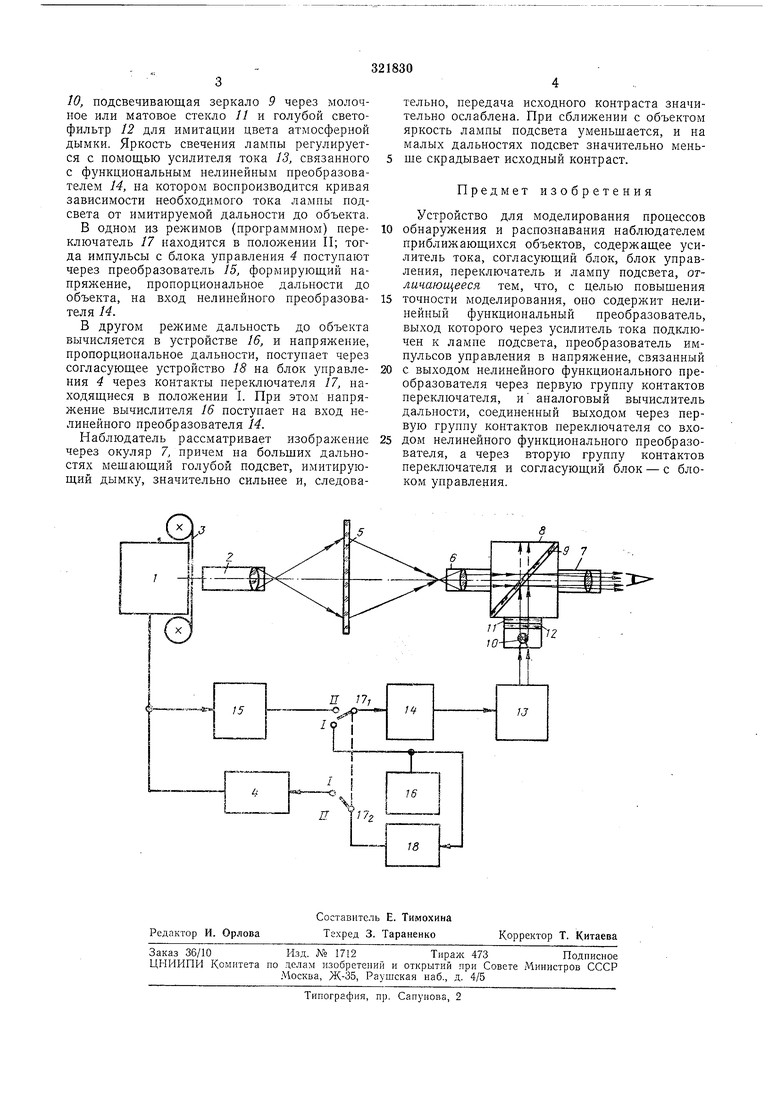

Блок-схема устройства показана на чертеже.

Устройство содержит кинопроектор / с покадровым предъявлением, объектив 2 и кинопленку 5 с изображением макетов объектов,

устройство 4 управления кинопроектором, экран 5, объектив промежуточного оптического устройства (ПОУ) 6 с окуляром 7, светонепроницаемый кожух 8, полупрозрачное зеркало Я лампу подсвета 10, молочное (или матовое) стекло //, го.лубой светофильтр 12, усилитель тока 13, нелинейный функциональный преобразователь 14, преобразователь импульсов управления в напряжение 15, аналоговый вычислитель дальности 16, переключатели 17i, 17-2 и согласующий блок 18.

Работает устройство следующим образом. На проектор 1 с объективом 2 и фотоносителем 3 поступают импульсы управления с устройства 4. Изображение ироектируется по

заданной программе на экран 5 и через объектив 6 и окуляр 7 попадает к наблюдателю.
