Предлагаемое изобретение имеет целью производить непосредственное обрезание уточной нити при выходе последней из зева и заключается в том, что крючок стержня, протаскивающего нить через зев, несет шарнирно с ним соединенное лезвие, выводимое из своего гнезда при посредстве упора.

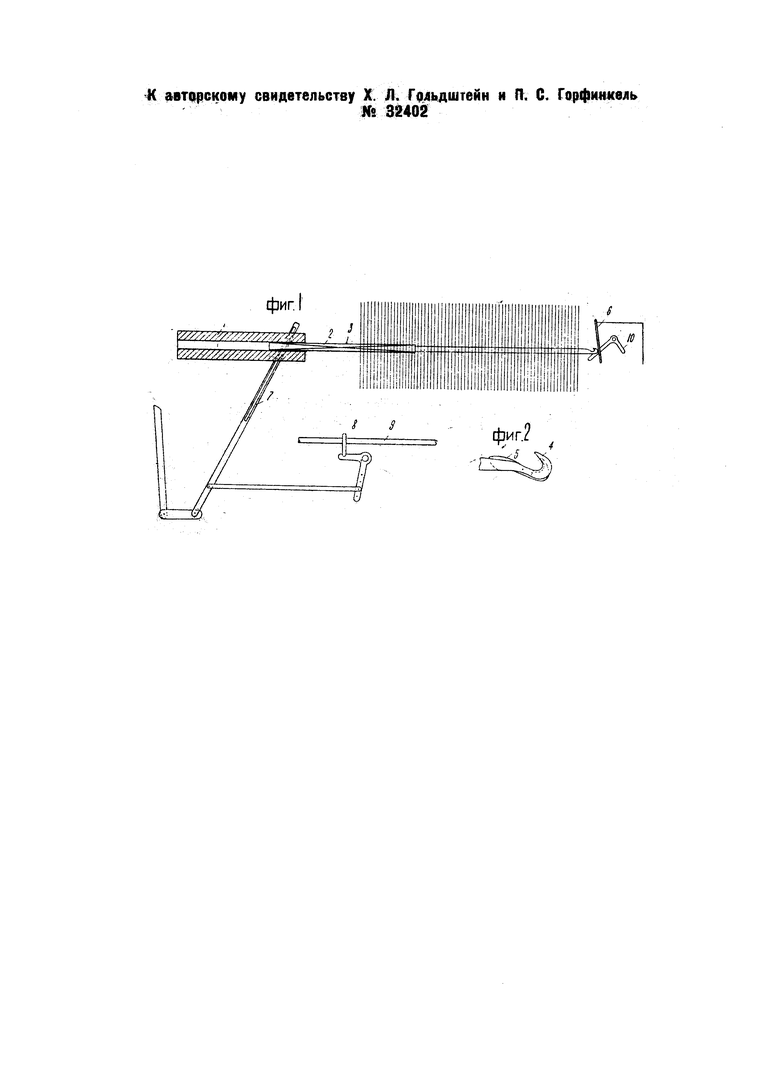

На схематическом чертеже фиг. 1 изображает предлагаемое изобретение спереди станка; фиг. 2 - вид крючка с лезвием.
В направляющей коробке 1 перемещается стержень 2, несущий на конце крючок 4 для захвата уточной нити. Крючок 4 снабжен лезвием 5, которое выводится из своего гнезда упором 3 при выходе уточной нити из зева с целью ее обрезания. Движение стержень 2 получает от погонялок 7 и кулачка 8, насаженного на валу 9 станка. Подача уточной нити на крючок 4 происходит при соприкосновении последнего с пластинкой 6, поворачивание которой вызывает падение или опускание двуплечего рычага 10.
Приспособление к бесчелночным ткацким станкам для обрезания уточной нити, отличающееся тем, что стержень 2, несущий на конце крючок 4 для захватывания нити, снабжен лезвием 5, выводимым из своего гнезда упором 3 при выходе уточной нити из зева с целью ее обрезания.
