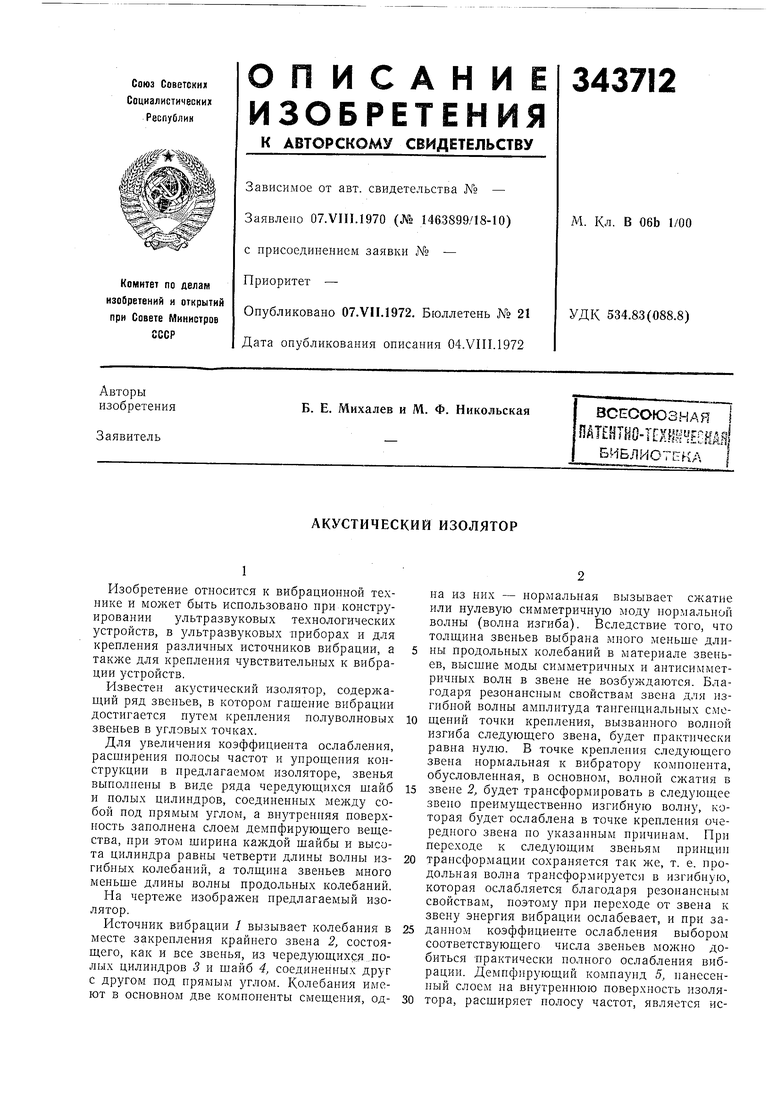

Изобретение относится к вибрационной технике и может быть использовано нри конструировании ультразвуковых технологических устройств, в зльтразвуковых приборах и для крепления различных источников вибрации, а также для крепления чувствительных к вибрации устройств.

Известен акустический изолятор, содержащий ряд звеньев, в котором гашение вибрации достигается путем крепления полуволновых звеньев в угловых точках.

Для увеличения коэффициента ослабления, расширения полосы частот и упрощения конструкции в предлагаемом изоляторе, звенья выполпепы в виде ряда чередующихся шайб и полых цилиндров, соединенных между собой под прямым углом, а внутренняя поверхность заполнена слоем демпфирующего вещества, при этом ширина каждой шайбы и высота цилиндра равны четверти длины волны изгибных колебаний, а толщина звеньев много меньше длины волны продольных колебаний.

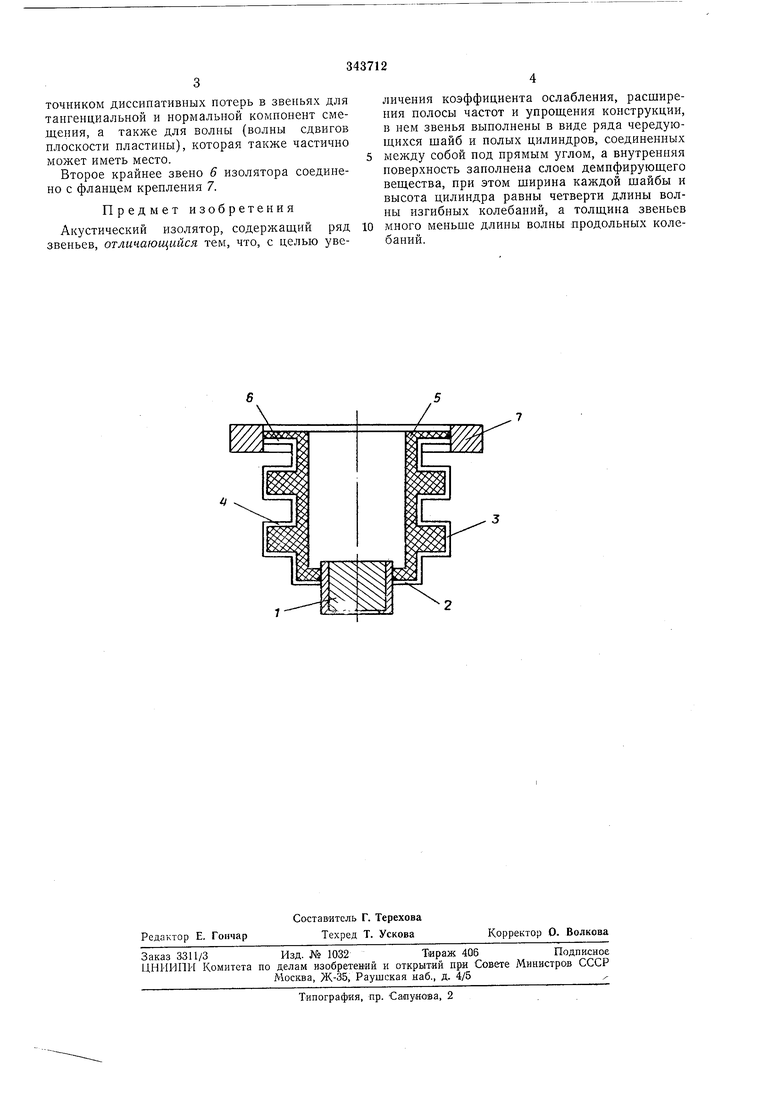

На чертеже изображен предлагаемый изолятор.

Источник вибрации / вызывает колебания в месте закрепления крайнего звена 2, состоящего, как и все звенья, из чередующихся полых цилиндров 5 и шайб 4, соединенных друг с другом под прямым углом. Колебания имеют в основном две компоненты смещения, одна из них - нормальная вызывает сжатие или нулевую симметричную моду нормальной волны (волна изгиба). Вследствие того, что толщина звеньев выбрана много меньше длины продольных колебаний в материале звеньев, высшие моды симметричных и антисимметричных волн в звене не возбуждаются. Благодаря резонансным свойствам звена для изгибной волны амплитуда тангегщиальных с.мещений точки крепления, вызванного волной изгиба следующего звена, будет практически равна нулю. В точке крепления следующего звена нормальная к вибратору компонента, обусловленная, в основном, волной сжатия в

звене 2, будет трансформировать в следующее звено преимущественно изгибную волну, которая будет ослаблена в точке крепления очередного звена по указанным причинам. При переходе к следующим звеньям принцип

трансформации сохраняется так же, т. е. продольная волна трансформируется в изгибную, которая ослабляется благодаря резонансным свойствам, поэтому при переходе от звена к звену энергия вибрации ослабевает, и при заданном коэффициенте ослабления выбором соответствующего числа звеньев можно добиться практически полного ослабления вибрации. Демпфирующий компаунд 5, нанесенный слоем на внутреннюю поверхность изоляточником диссипативных потерь в звеньях для тангенциальной и нормальной компонент смещения, а также для волны (волны сдвигов плоскости пластины), которая также частично может иметь место.

Второе крайнее звено 6 изолятора соединено с фланцем крепления 7.

Предмет изобретения

Акустический изолятор, содержащий ряд звеньев, отличающийся тем, что, с целью увеличения коэффициента ослабления, расщирения полосы частот и упрощения конструкции, в нем звенья выполнены в виде ряда чередующихся щайб и полых цилиндров, соединенных между собой под прямым углом, а внутренняя поверхность заполнена слоем демпфирующего вещества, при этом щирина каждой щайбы и высота цилиндра равны четверти длины волны изгибных колебаний, а толщина звеньев много меньще длины волны продольных колебаний.
