АКУСТИЧЕСКИЙ СПОСОБ ОПРЕДЕЛЕНИЯ КОЛИЧЕСТВА ВЕЩЕСТВА В ЗАМКНУТОМ СОСУДЕ Советский патент 1972 года по МПК G01F23/296 G01F17/00

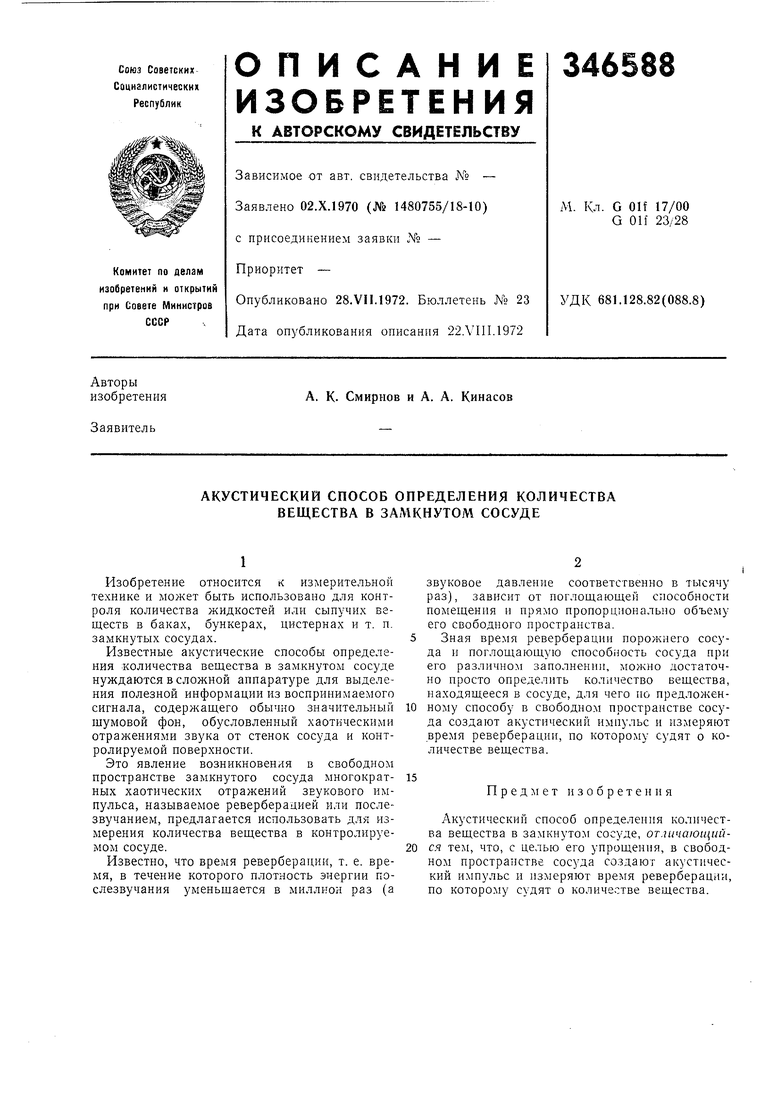

Описание патента на изобретение SU346588A1

Изобретение относится к измерительной технике и может быть использовано для контроля количества жидкостей или сыпучих веществ в баках, бункерах, цистернах и т. п. замкнутых сосудах.

Известные акустические способы определения количества вещества в замкнутом сосуде нуждаются в сложной аппаратуре для выделения полезной информации из воспринимаемого сигнала, содержащего обычно значительный шумовой фон, обусловленный хаотическими отражениями звука от стенок сосуда и контролируемой поверхности.

Это явление возникновения в свободном пространстве замкнутого сосуда многократных хаотических отражений звукового импульса, называемое реверберацией или послезвучанием, предлагается использовать для измерения количества вещества в контролируемом сосуде.

Известно, что время реверберации, т. е. время, в течение которого плотность энергии послезвучания уменьшается в миллион раз (а

звуковое давление соответственно в тысячу раз), зависит от поглощающей способности помещения и прямо пропорционально объему его свободного пространства.

Зная время реверберации порожнего сосуда и поглощающую способность сосуда при его различном заполнении, ЛЕОЖНО достаточно просто определить количество вещества, находящееся в сосуде, для чего по предложенному способу в свободном пространстве сосуда создают акустический импульс и измеряют время реверберации, по которому судят о количестве вещества.

Предмет изобретения

Акустический способ определеиия количества вещества в замкнутом сосуде, отличающийся тем, что, с целью его упрощения, в свободном пространстве сосуда создают акустический импульс и измеряют время реверберации, по которому судят о количестве вещества.
