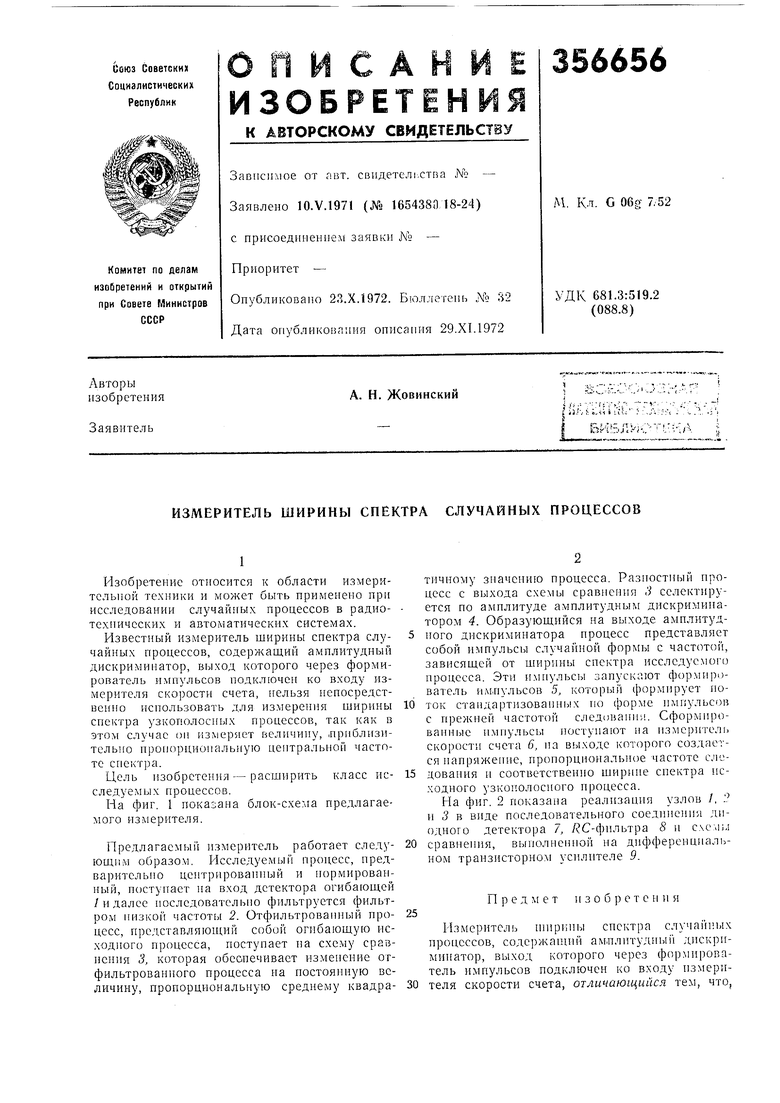

ИЗМЕРИТЕЛЬ ШИРИНЫ СПЕКТРА СЛУЧАЙНЫХ ПРОЦЕССОВ Советский патент 1972 года по МПК G06G7/52

Изобретение отиоеитея к области измерительной те.хники и может быть нримеиено при исследовании случайных процессов в радиотехнических и автоматически. системах.

Известный измеритель ширины спектра случайных процессов, содержащий амплитудный дискриминатор, выход которого через формирователь импульсов подключен ко входу измерителя скорости счета, нельзя непосредственно использовать для измерения ширины спектра узкополосных процессов, так как в этом случае on измеряет величину, приблизительно иропорцнональную центральной частоте спектра.

Цель изобретения - расширить класс исследуемых процессов.

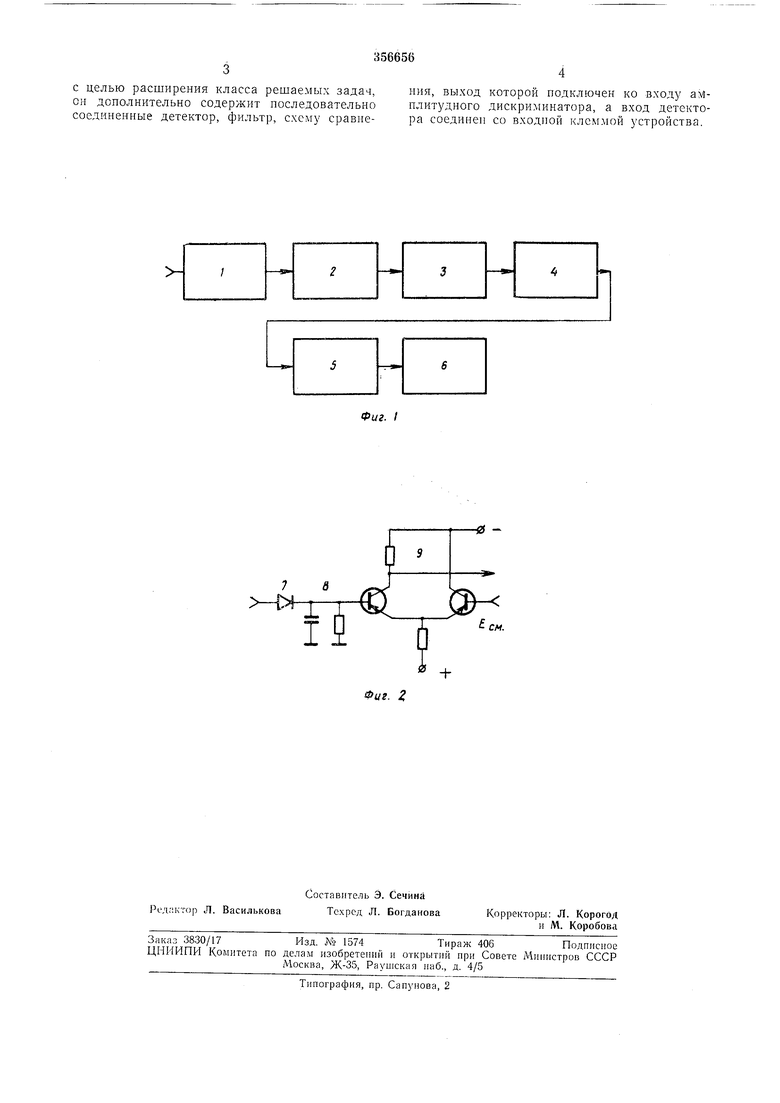

На фиг. 1 показана блок-схема предлагаемого измерителя.

Предлагаемый измеритель работает следующг.м образом. Исследуемый процесс, предварительно центрированный и иормированный, поступает на вход детектора огибаюндей /и далее носледовательно фильтруется фнльтром низкой частоты 2. Отфильтрованный процесс, представляющий собой огибаюшую исходного процесса, поступает на схему сравпенпя 3, которая обеспечивает изменение отфильтрованпого процесса на постоянную величину, пропорциональную среднему квадратичному значению процесса. Разиостный процесс с выхода схемы сравнения 3 селектируется по амплитуде амплитудным дискриминатором 4. Образующийся на выходе амплитудного дпскримииатора ироцесс представляет собой импульсы случайной формы с частотой, зависящей от ширины спектра исследуемого процесса. Эти импульсы запускают фор.мирователь им,пульсов 5, который формирует поток стаидарт 13овапи1)х по форме импульсов с прежней частотой следовання. Сформпроваиные пмпульсы поступают на пзмерптель скорости счета 6, на выходе которого создается иапряжепие, пропорциональное частоте следования н соответственно ширине спектра исходного узкополосного нроцесса.

Па фиг. 2 показана реалпзаиия узлов /, .. и 3 в виде последовательного соединения диодного детектора 7, У С-фнльтра 8 и схемы сравнения, выполненной на днфференцнал1зном транзисторном усилителе 9.

Предмет изобретем и я

Измеритель ишрины спектра случайных процессов, содержащий амплитудный дискрнмииатор, выход которого через формирователь импульсов подключен ко входу измерителя скорости счета, отличающийся тем, что.

с целью расширения класса решаемых задач, он дополнительно содержит последовательно соединенные детектор, фильтр, схему сравнения, выход которой подключен ко входу avlплитудного дискриминатора, а вход детектора соединен со входной клеммой устройства.

7 в

-i

-0 см.

Фиг. Z
