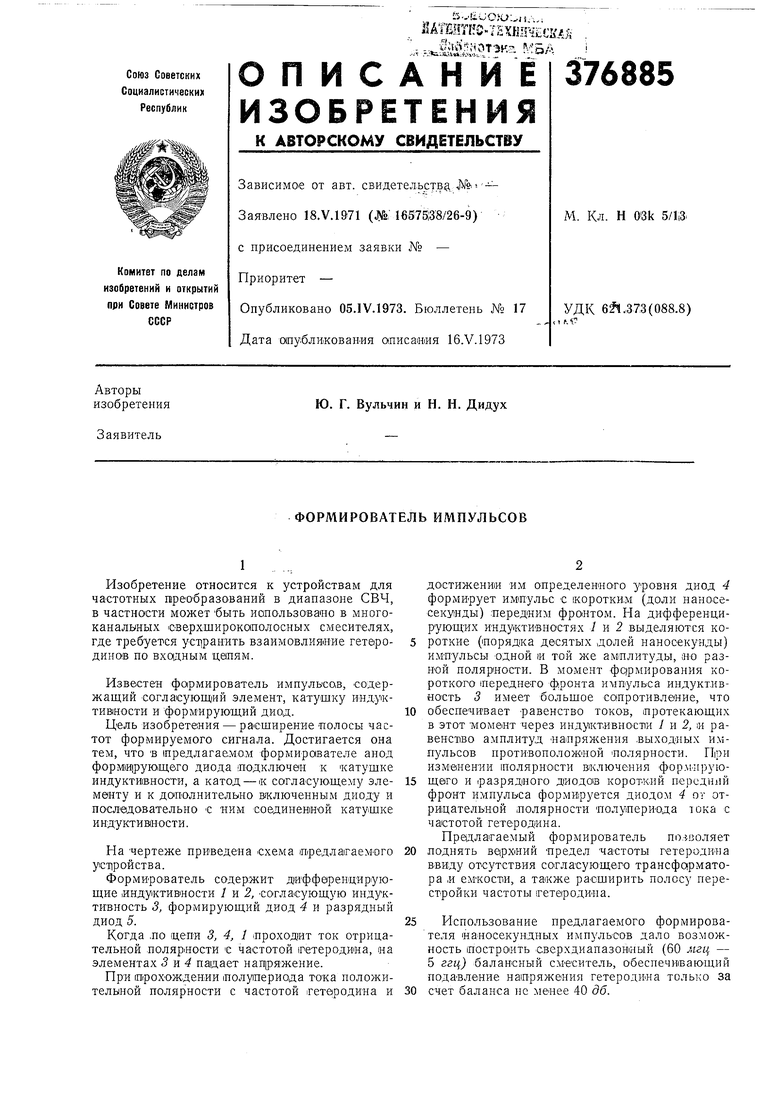

ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Советский патент 1973 года по МПК H03K5/13

1

Изобретение относится к устройствам для частотных вреобразо-ваний в диапазоне СВЧ, в частности может быть иапользоваио в многоканальных СВерхширокополосных смесителях, где требуется уст1ранить взаимовлияеие гетеродинов по вхадным цапям.

Известен формирователь импульсов, содержащий согласующий элемент, катушку индуктивности и формирующий диод.

Цель изобретения - расширение полосы частот формируемого сигнала. Достигается она тем, что В 1предлагаем:ом формирователе анод формирующего диода подключен к катушке индуктивности, а катод - « согласующему элементу и к дополнительно включенным диоду и последовательно с ним соединенной катушке индуктивности.

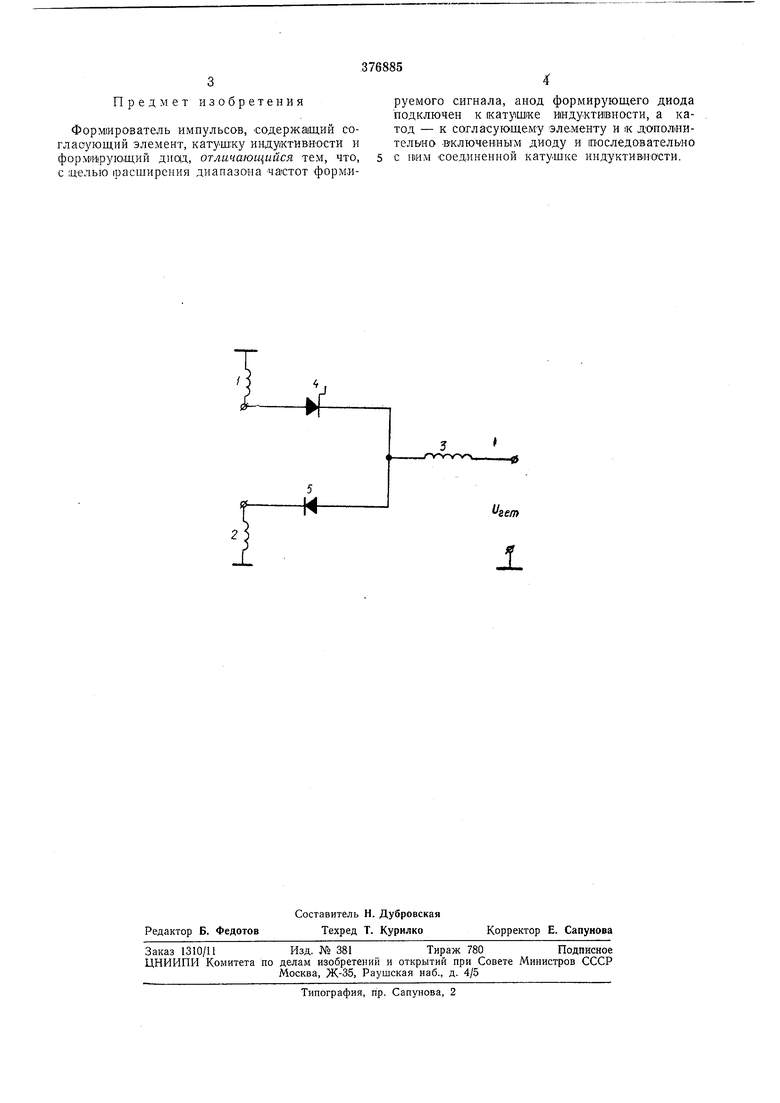

На Чертеже приведена схема предлагаемого уст1ройства.

Формирователь содержит дифференцирующие индуктивности / и 2, согласующую индуктивность 3, формирующий диод 4 и разрядный диод 5.

Когда ,по |цепи 3, 4, 1 -проходит ток отрицательной полярности С частотой 1гетеродина, на элементах и 4 падает нап ряжение.

При гарохождении 1полу1периода тока положнтелыной полярности с частотой гетеродина и

достижении им определенного уровня диод 4 формирует импульс с коротким (доли наносесеку1нды) передним фронтом. На дифференцирующих индуктивностях 1 VI 2 выделяются короткие (порядка десятых долей наносекунды) импульсы одной и той же амплитуды, ио разной полярности. В момент фс)рмирования короткого 1переднего фронта импульса индуктивность 3 имеет большое сопротивление, что обеспечивает равенство токов, 1ПротекаЮ|ЩИх в этот момент через инду1ктивност1И 1 и 2, и равенст1во амплитуд напряжения .выходных импульсов ПрОТИ:ВОПОЛОЖ«ОЙ ПОЛЯрНОСТИ. П|рИ

измвнении полярности включения форм-ирующаго и (разрядного диодов короткий передний фронт импульса формируется диодом 4 от отрицательной полярности полупериода тока с частотой гетеродина.

Нре длагаемый формирователь позволяет поднять верхний предел частоты гетеродина ввиду отсутствия согласующего трансформатора и емкостп, а также расширить полосу перестройки частоты гетеродина.

Использование предлагаемого формирователя «аносекундных импульсов дало возможность построить сверхдиапазоняый (60 мгц - 5 ггц) балансный смеситель, обеспечнвающий подавление напряжения гетеродина только за

счет баланса не менее 40 дб.

Предмет изобретения

Формирователь импульсов, содержащий согласующий элемент, катушку индуктивности и формирующий дио(д, отличающийся тем, что, с целью расширения диапазона частот форм.ируемого сигнала, анод формирующего диода подключен к катушке индуктивности, а катод - к согласующему элементу и :к дополнительно -Включенньгм диоду и иоследовательно с ним соединенной катушке индуктивности.
