1
Изобретение ггредн1азначено преимущественио для гидросистем есльскохозяйствеиных тракторов и строительных машин.
Известны запорные шариковые клапаны, нагруженные нружиной, в которых шарик и пружина удерживаются в рабочем положении штампованной крестовиной из листового металла.
Предлагаемый клаиап отличается от известных тем, что его крестовина состоит из двух хомутов, изготовленных из пружинной проволоки.
Этим достигается уменьшение гидравлического сопротивления клапана.

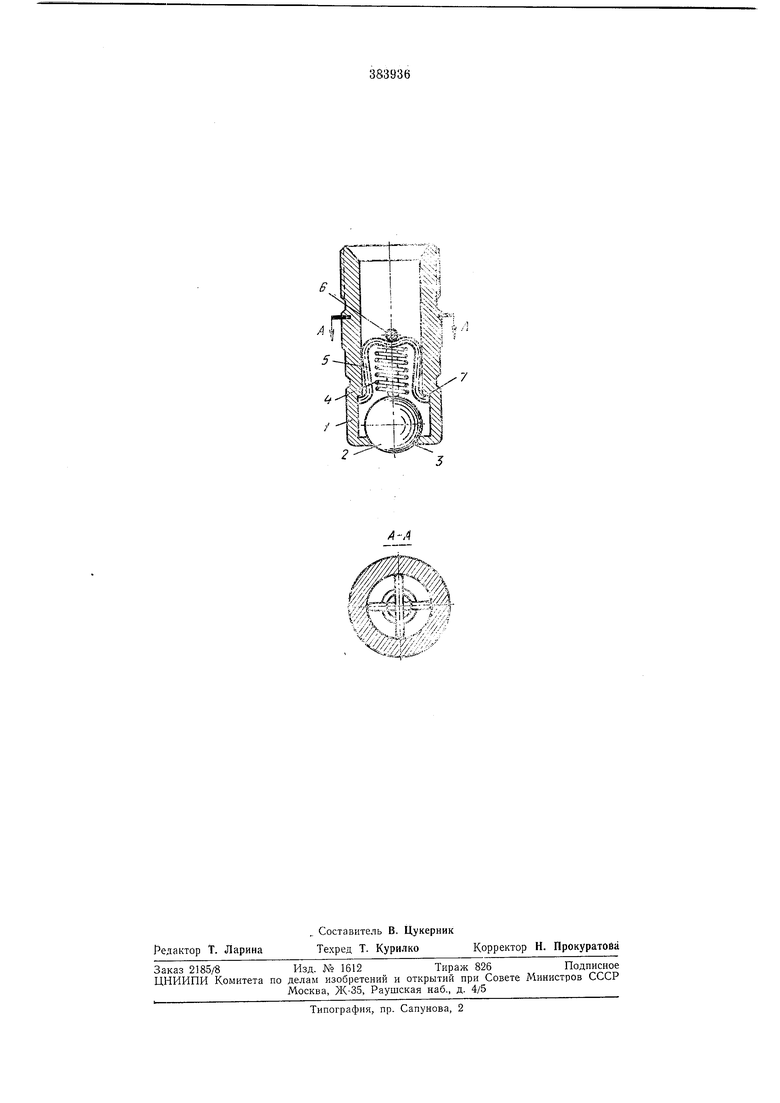

На чертеже представлен описываемый клапан с разрезом по Л-А.
В корпусе / расположен запорный шарик 2, прижимаемый к седлу 3 пружиной 4.
Шарик и пружипа удерл иваются в рабочем положении крестовиной, состояихей из двух упругих хомутов 5 -я 6, уиирающихся своими отогнутыми концами 7 в уступ корпуса. Хомуты изготовлены из пружинной проволоки.
Предмет изобретения
Запорный шариковый клапан, нагруженный пружиной, в котором шарик и прзжина удерживаются в рабочем положении крестовиной, отличающийся тем, что, с целью уменьшения гидравлического сопротивления, крестовина
выполнена из двух хомутов, изготовленных из прул инн1ой проволоки.
