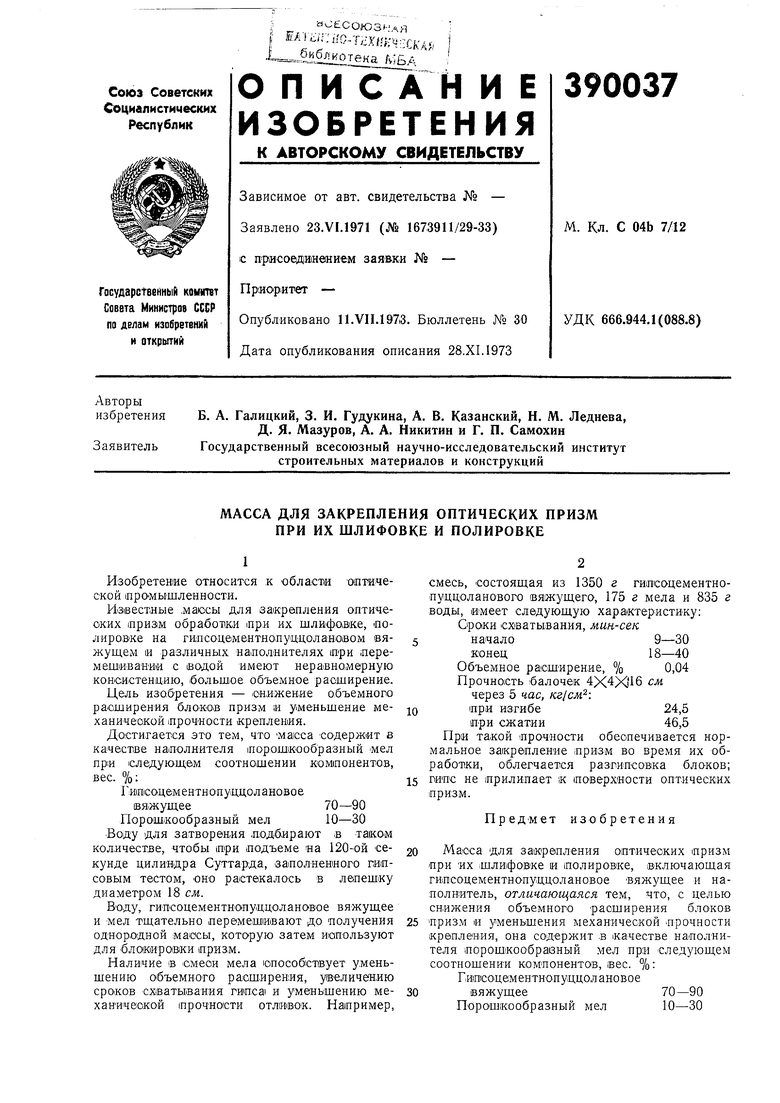

МАССА ДЛЯ ЗАКРЕПЛЕНИЯ ОПТИЧЕСКИХ ПРИЗМ ПРИ ИХ ШЛИФОВКЕ И ПОЛИРОВКЕ Советский патент 1973 года по МПК C04B7/12

1

Изобретение относится к области оптической промышленности.

Известные массы для закрепления оптических призм обработки 1пр,и их шлифо1В1ке, оолироВКе на гипсоцементнО|ПуццолаБ01Вом вяжущем 1И различных наполнителях при перемешиваний с водой имеют неравно.мерную консистенцию, большое объемное расширение.

Цель изобретения - .снижение объемного расширения блО:КО|В призм и уменьшение механической прочности крепления.

Достигается это тем, что масса содержит в качестве наполнителя порошкообразный мел при следующем соотношении компонентов, вес. %:

Гипсоцементнопуццолановое

(Вяжущее70-90

Порошкообразный мел10-30

Воду для затворения подбирают в таком количестве, чтобы при подъеме на 120-ой секунде цилиндра Суттарда, заполнениого гипсовым тестом, оно растекалось в лепешку диаметром 18 см.

Воду, Гипсоцементнопуццолановое вяжущее и мел тщательно перемешивают до получения однородной массы, которую затем используют для блокировки призм.

Наличие в смеси мела юпособствует уменьшению объемного расширения, увеличению сроков сх1ватывания гипса и уменьшению механической (прочности отливок. Например,

смесь, состоящая из 1350 г гипсоцементнопуццоланового вяжущего, 175 г мела и 835 г воды, имеет следующую характеристику;

Сроки схватывания, мин-сек начало9-30

конец18-40

Объемное ра(сширение, %0,04

Прочность балочек 4Х4Х16 см

через 5 час, кг/см :

ири изгибе24,5

при сжатии46,5

При такой прочности обеспечивается нормальное закрепление призм во время их обработки, облегчается разгипсовка блоков; гипс не прилипает к поверхности оптических призм.

Предмет изобретения

Масса для за(репления оотических призм при их 1шлифовке и (полировке, включающая Гипсоцементнопуццолановое вяжущее и наполнитель, отличающаяся тем, что, с целью снижения объемного расширения блоков

призм и уменьшения механической прочности крепления, она содержит в качестве наполнителя порощкообраеный мел при следующем соотношении компонентов, вес. %: ГипсОЦементно пуццолановое

(вяжущее70-90

Порошкообразный мел10-30
