Рештак скребкового забойного конвейера Советский патент 1974 года по МПК B65G19/28 E21F13/08

Изобретение относштся к oбopy дованию для горной щхшышленности.

Известны рештаки скребковых забойных конвейеров, вкличащие днище, нижние и верхние полки с внешними и внутренними гранями.

Предлагаемый рештак отличается от известных тем, что внешние грани верхних полок в передней части выполнены наклонными к днищу. Это повышает долговечность рештака.

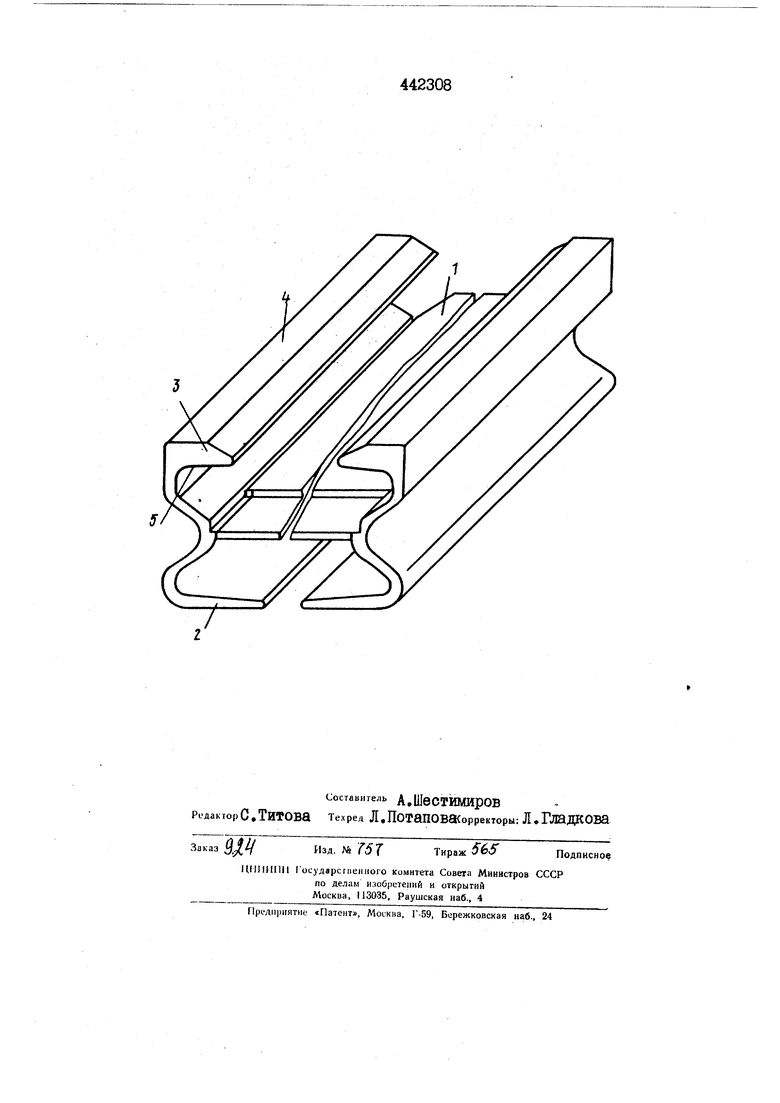

На чертеже изображен предлагаемый рештак.

Рештак состоит из днища I. волок 2 и верхних полок 3 с внешними 4 и внутренними 5 гранями. Верхние грани верхних полок в передней части своей выполнены наклонными к днищу. Такое выполнение вер

|ХШ1Х полок обеспечивает скваавёаяе в рештак горной пассы и, в соответствии с этим, уменьшение изгибащих нагрузок на верхнюю полку при проховдении комбшна, так как уменьшав ется длина плеча полки, участвущего в изгибе. В целом повышается долговечность рештака.

ПРЕЗЩЕТ ИЗОБРЕТЕНИЯ

Рештак скребкового забойного конвейера, включающий днище, нижние я верхние полки с внешними и внутренними гранями, отличающийс я тем, что с целью повышения долговечности рештака, внешние грани верхних полок в передней части выполнены наклонными к днищу.
