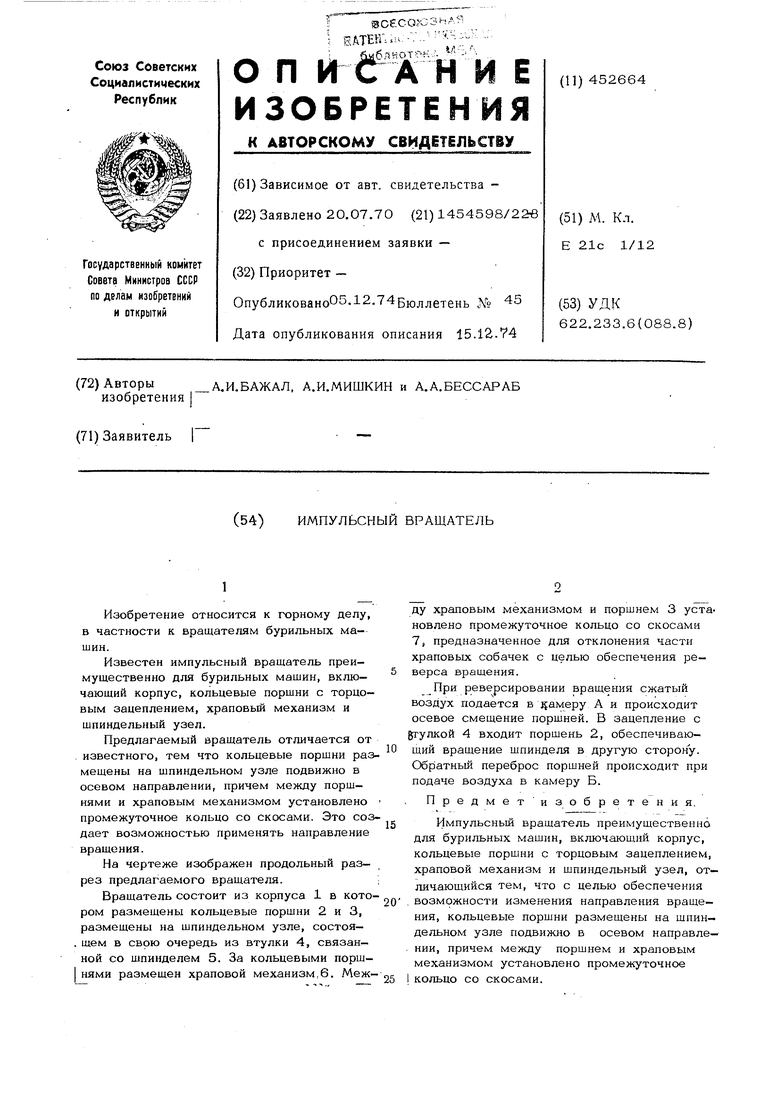

Импульсный вращатель Советский патент 1974 года по МПК E21B3/03

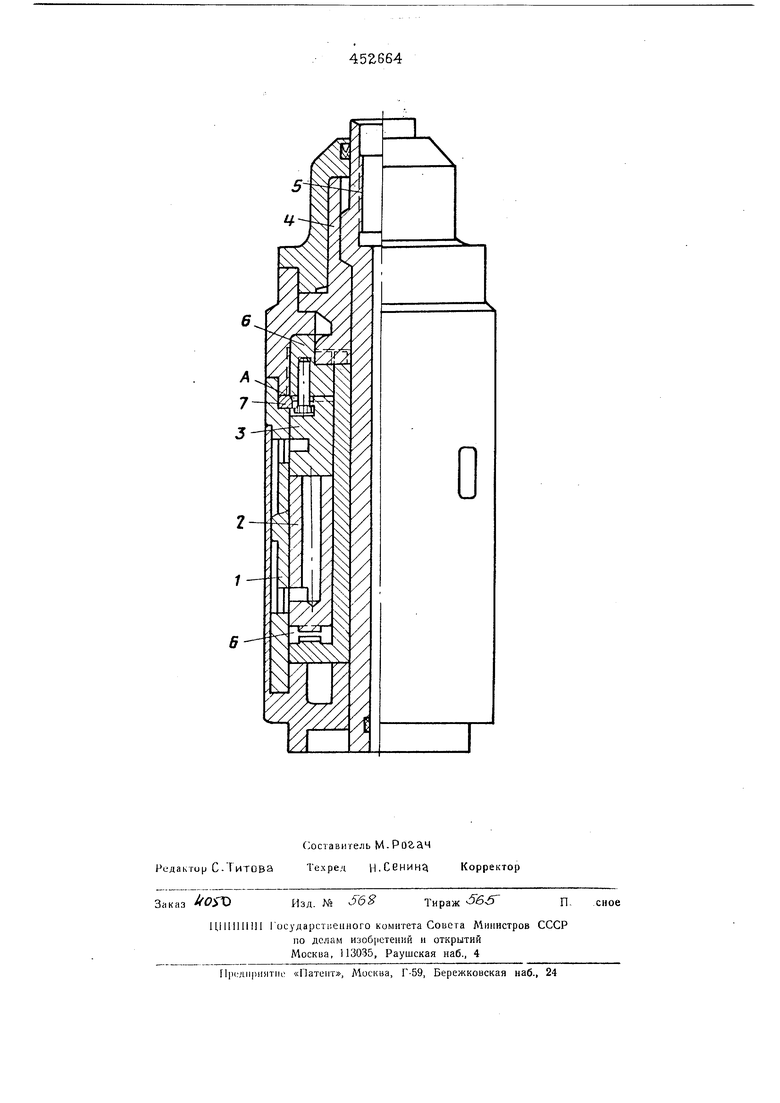

Изобретение относится к горному делу, в частности к вращателям бурильных машин. Известен импульсный вращатель преимущественно для бурильных машин, включающий корпус, кольцевые порщни с торцовым зацеплением, храповый механизм и шпиндельный узел. Предлагаемый вращатель отличается от известного, тем что кольцевые поршни ра мещены на шпиндельном узле подвижно в осевом направлении, причем между поршнями и храповым механизмом установлено промежуточное кольцо со скосами. Это со дает возможностью применять направление вращения. На чертеже изображен продольный разрез предлагаемого вращателя. Вращатель состоит из корпуса 1 в кото ром размещены кольцевые поршни 2 и 3, размещены на шпиндельном узле, состоя- . щем в свою очередь из втулки 4, связанной со шпинделем 5. За кольцевыми поршI нями размещен храповой механизм,6. Меж ду храповым механизмом и поршнем 3 установлено промежуточное кольцо со скосами 7, предназначенное для отклонения части храповых собачек с целью обеспечения реверса вращения. При реверсировании вращения сжатый воздух подается в jjaMepy А и происходит осевое смещение поршней. В зацепление с тулкой 4 входит поршень 2, обеспечивающий вращение шпинделя в другую сторойу. Обратньш переброс поршней происходит при подаче воздуха в камеру Б. Предметизобретения. Импульсный вращатель преимущественно для бурильных машин, включающий корпус, кольцевые поршни с торцовым зацеплением, храповой механизм и шпиндельный узел, отличающийся тем, что с целью обеспечения возможности изменения направления вращения, кольцевые поршни размещены на шпиндельном узле подвижно в осевом направле- НИИ, причем между поршнем и храповым механизмом установлено промежуточное кольцо со скосами.
