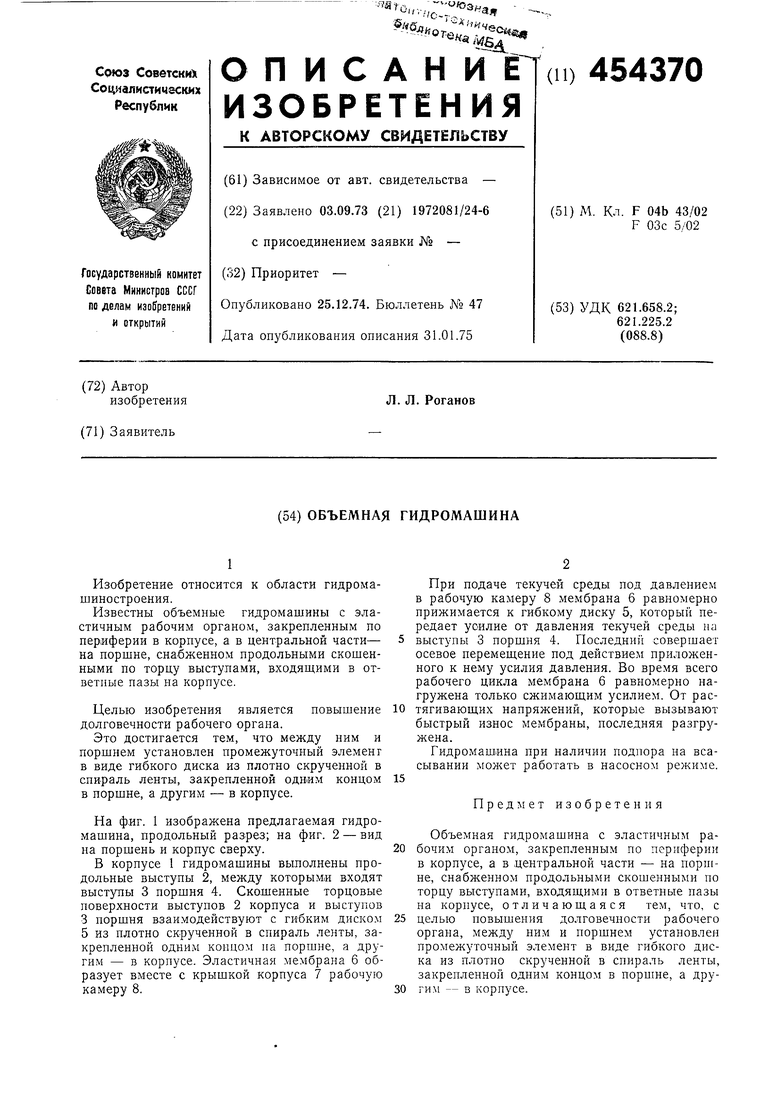

Объемная гидромашина Советский патент 1974 года по МПК F04B43/02 F03C5/02

1

Изобретение относится к области гидромашиностроения.

Известны объемные гидромашины с эластичным рабочим органом, закрепленным по периферии в корпусе, а в центральной части- на поршне, снабженном продольными скошенными по торцу выступами, входящими в ответные пазы на корпусе.

Целью изобретения является повышение долговечности рабочего органа.

Это достигается тем, что между ним и поршнем установлен промежуточный элемент в виде гибкого диска из плотно скрученной в спираль ленты, закрепленной одним концом в поршне, а другим - в корпусе.

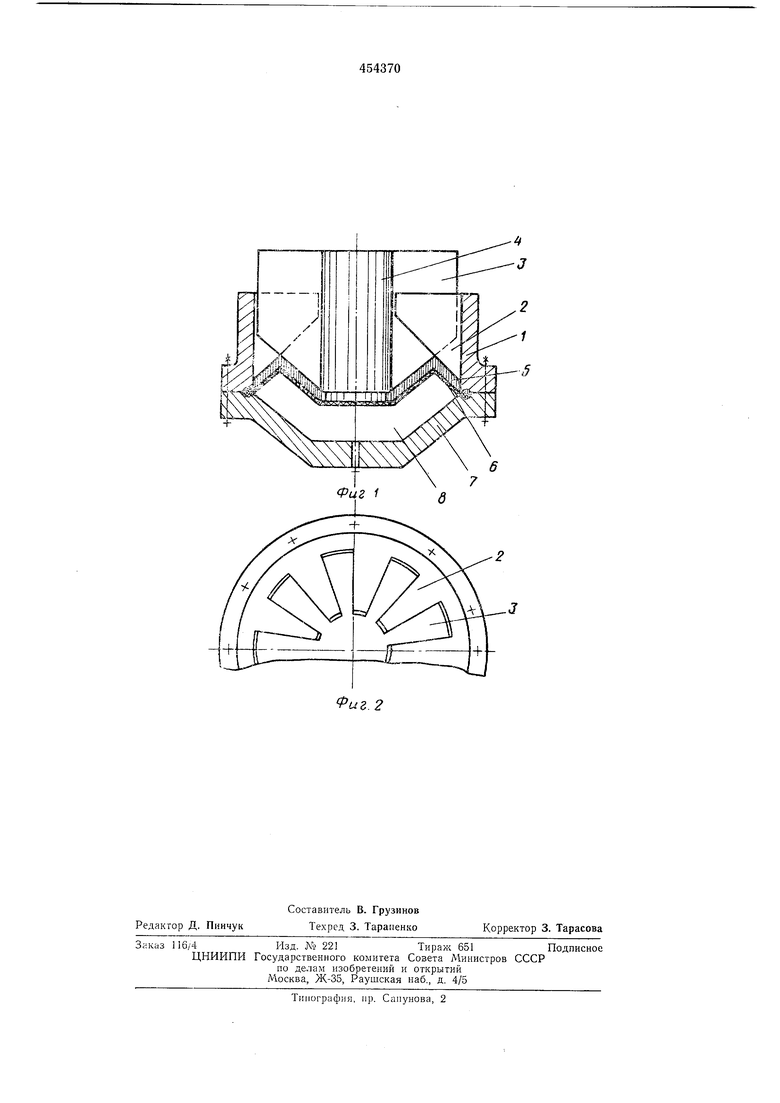

При подаче текучей среды под давлением в рабочую камеру 8 мембрана 6 равномерно прижимается к гибкому диску 5, который передает усилие от давления текучей среды на выступы 3 поршня 4. Последний совершает осевое перемещение под действием приложенного к нему усилия давления. Во время всего рабочего цикла мембрана 6 равномерно нагружена только сжимающим усилием. От растягивающих напряжений, которые вызывают быстрый износ мембраны, последняя разгружена.

Гидромашина при наличии подпора на всасывании может работать в насосном режиме.

Предмет изобретения
