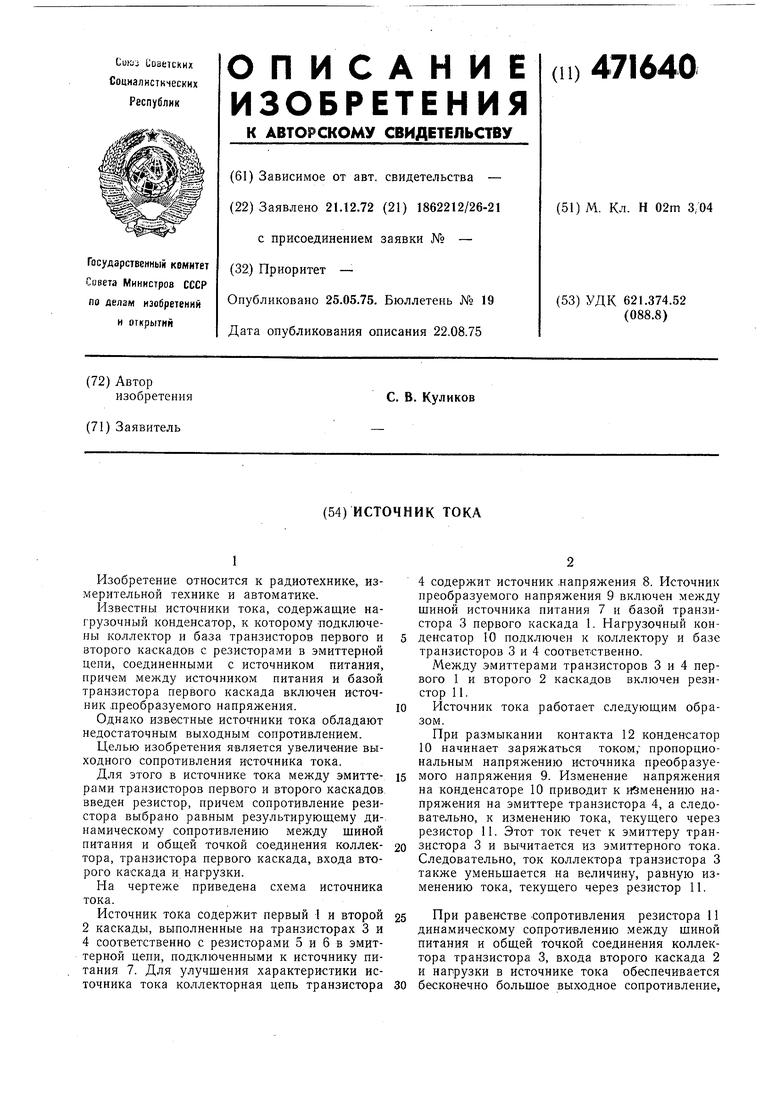

Источник тока Советский патент 1975 года по МПК H02M3/04

1

Изобретение относится к радиотехнике, измерительной технике и автоматике.

Известны источники тока, содержащие нагрузочный конденсатор, к которому подключены коллектор и база транзисторов первого и второго каскадов с резисторами в эмиттерной цепи, соединенными с источником питания, причем между источником питания и базой транзистора первого каскада включен источник преобразуемого напряжения.

Однако известные источники тока обладают недостаточным выходным сопротивлением.

Целью изобретения является увеличение выходного сопротивления источника тока.

Для этого в источнике тока между эмиттерами транзисторов первого и второго каскадов введен резистор, причем сопротивление резистора выбрано равным результирующему динамическому сопротивлению между шиной питания и общей точкой соединения коллектора, транзистора первого каскада, входа второго каскада и нагрузки.

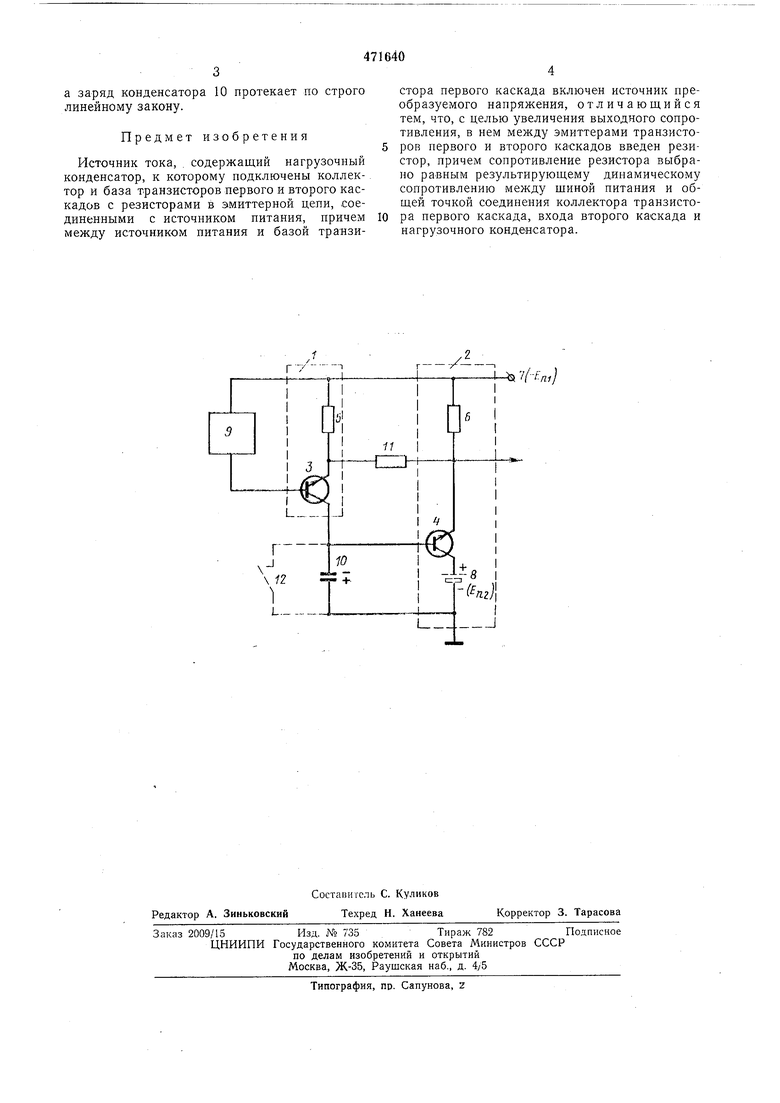

На чертеже приведена схема источника тока.

Источник тока содержит первый 1 и второй 2 каскады, выполненные на транзисторах 3 и 4 соответственно с резисторами 5 и 6 в эмиттерной цепи, подключенными к источнику питания 7. Для улучшения характеристики источника тока коллекторная цепь транзистора

4 содержит источник напряжения 8. Источник преобразуемого напряжения 9 включен между щиной источника питания 7 и базой транзистора 3 первого каскада 1. Нагрузочный конденсатор 10 подключен к коллектору и базе транзисторов 3 и 4 соответственно.

Между эмиттерами транзисторов 3 и 4 первого 1 и второго 2 каскадов включен резистор 11.

Источник тока работает следующим образом.

При размыкании контакта 12 конденсатор 10 начинает заряжаться током, пропорциональным напряжению источника преобразуемого напряжения 9. Изменение напряжения на конденсаторе 10 приводит к изменению напряжения на эмиттере транзистора 4, а следовательно, к изменению тока, текущего через резистор 11. Этот ток течет к эмиттеру транзистора 3 и вычитается из эмиттерного тока. Следовательно, ток коллектора транзистора 3 также уменьшается на величину, равную изменению тока, текущего через резистор 11.

При равенстве сопротивления резистора 11 динамическому сопротивлению между щиной питания и общей точкой соединения коллектора транзистора 3, входа второго каскада 2 и нагрузки в источнике тока обеспечивается бесконечно большое выходное сопротивление,

а заряд конденсатора 10 протекает по строго линейному закону.

Предмет изобретения

Источник тока, содержащий нагрузочный конденсатор, к которому подключены коллектор и база транзисторов первого и второго каскадов с резисторами в змиттерной цепи, соединенными с источником питания, причем между источником питания и базой транзистора первого каскада включен источник преобразуемого напряжения, отличающийся тем, что, с целью увеличения выходного сопротивления, в нем между эмиттерами транзисторов первого и второго каскадов введен резистор, причем сопротивление резистора выбрано равным результирующему динамическому сопротивлению между шиной питания и общей точкой соединения коллектора транзистора первого каскада, входа второго каскада и нагрузочного конденсатора.
