Электрический аналоговый накопитель Советский патент 1976 года по МПК G11C27/00

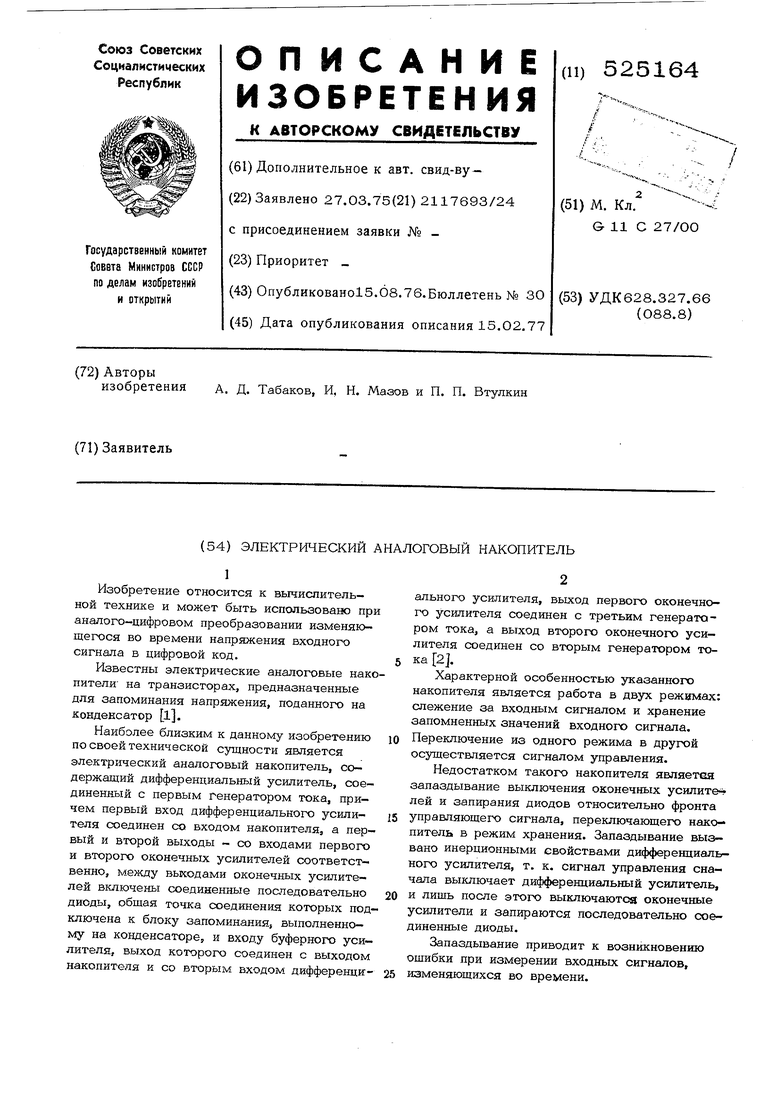

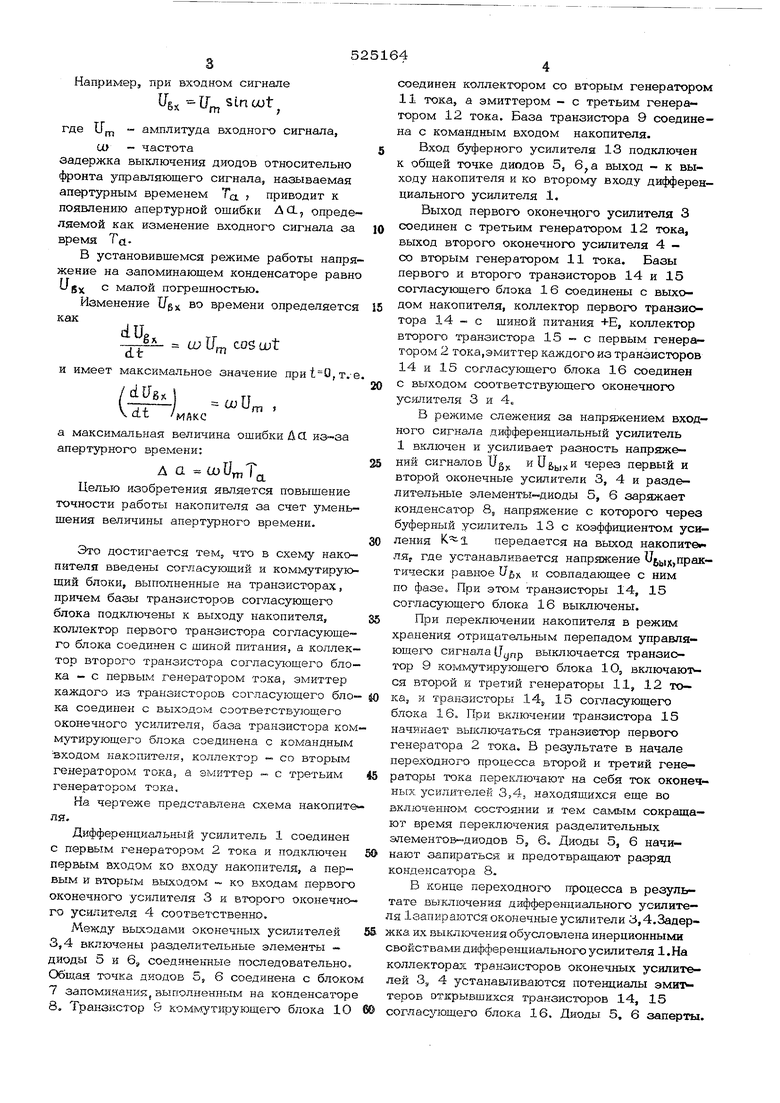

(54) ЭЛЕКТРИЧЕСКИЙ АНАЛОГОВЫЙ НАКОПИТЕЛЬ Например, при входном сигнале б,-ir stnajt jj - амплитуда входного сигнала, со частота задержка выключения диодов относительно фронта управляющего сигнала, называемая апертурным временем TQ. приводит к появлению апертурной ошибки AOL, определяемой как изменение входного сигнала за время Tel. В установившемся режиме работы напряжение на запоминающем конденсаторе равно Ugx с малой погрешностью. Изменение Ugj во времени определяется как -т-г- tuUf COSLut и имеет максимальное значение при1 0,т.-е (} dt /ИАКС а максимальная величина ошибки ДС1 из-за апертур кого времени; Л а шОтпТа Целью изобретения является повышение точности работы накопителя за счет уменьшения величины апертурного времени. Это достигается тем, что в схему накопителя введены согласующий и коммутирующий блоки, выполненные на транзисторах, причем базы транзисторов согласующего блока подключены к выходу накопителя, коллектор первого транзистора согласующего блока соединен с шиной питания, а коллектор второго транзистора согласующего блока - с первым генератором тока, эмиттер каждого из транзисторов согласующего бло ка соединен с выходом соответствуюш;его оконечного усилителя, база транзистора ком мутирующего блока соединена с командным входом накопителя, коллектор - со вторым генератором тока, а эмиттер - с третьим генератором тока. На чертеже представлена схема накопите ля. Дифференциальный усилитель 1 соединен с первым генератором 2 тока и подключен первым 8ХОДОМ ко входу накопителя, а пер™ вым и вторым выходом - ко входам первого оконечного усилителя 3 и второго оконечного усилителя 4 соответственно. Между выходами оконечных усилителей 3,4 включены разделительные элементы диоды 5 и 6 соединенные последовательно. Общая точка диодов 5, 6 соединена с блоко 7 запоминания, выполненным на конденсатор 8. Транзистор 9 коммутирующего блока 10 соединен коллектором со вторым генератором 11 тока, а эмиттером - с третьим генератором 12 тока. База транзистора 9 соединена с командным входом накопителя. Вход буферного усилителя 13 подключен к общей точке диодов 5, 6, а выход - к выходу накопителя и ко второму входу дифференциального усилителя 1. Выход первого оконечного усилителя 3 соединен с третьим генератором 12 тока, выход второго оконечного усилителя 4 - со вторым генератором 11 тока. Базы первого и второго транзисторов 14 и 15 согласующего блока 16 соединены с выходом накопителя, коллектор первого транзиотора 14 - с щиной питания +Е, коллектор второго транзистора 15 - с первым генера тором 2 тока,эмиттер каждого из транзисторов 14 и 15 согласующего блока 16 соединен с выходом соответствующего оконечного усилителя 3 и 4. В режиме слежения за напряжением входного сигнала дифференциальный усилитель 1 включен и усиливает разность напряжений сигналов Ug через первый и второй оконечные усилители 3, 4 и разделительные элементы-диоды 5, 6 заряжает конденсатор 8, напряжение с которого через буферный усилитель 13с коэффициентом усиления передается на выход накопите ляг где устанавливается напряжение Uj ixjnpaKтически равное U и совпадающее с ним по фазе. При этом транзисторы 14, 15 согласующего блока 16 выключены. При переключении накопителя в режим хранения отрицательным перепадом управля- юще1Л) сигнала выключается транзистор 9 ком1Лутирующего блока Ю, включаюгся второй и третий генераторы 11, 12 тока, и транзисторы 14 15 согласующего блока 16. При включении транзистора 15 начинает выключаться транзиетор первого генератора 2 тока. В результате в начале переходного процесса второй и третий генераторы тока переключают на себя ток оконечных усилителе 3,4, находящихся еще во аключенном состоянии и тем самым сокращают время переключения разделительных элементов-диодов 5, 6. Диоды 5, 6 начинают запираться и предотвращают разргщ конденсатора 8. В конце переходного процесса в результате выключения дифференциального усилителя 1запираются оконечные усилители 3,4.Задержка их выключения обусловлена инерционными свойствами дифференциального усилителя 1 .На коллекторах транзисторов оконечных усилителей Зд 4 устанавливаются потенциалы эмнт теров открывшихся транзисторов 14, 15 согласующе.го блока 16. Диоды 5, 6 заперты.

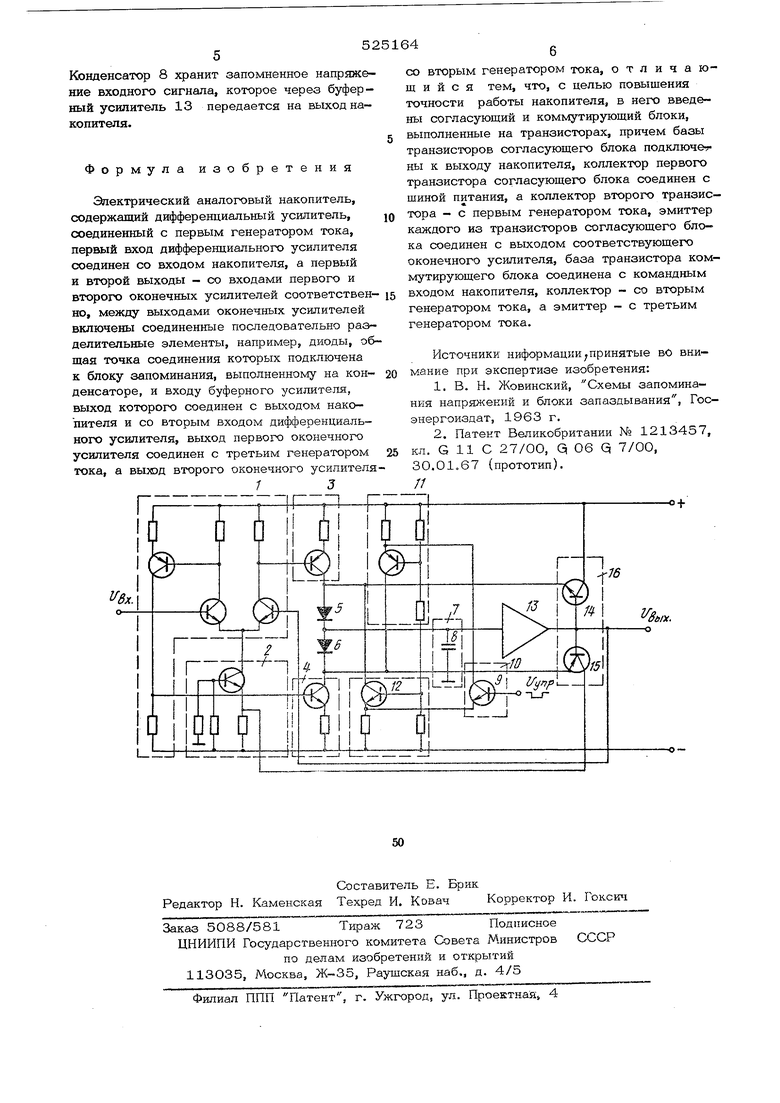

Конденсатор 8 хранит запомненное напряжение входного сигнала, которое через буферный усилитель 13 передается на выход накопителя.

Формула изобретения

Электрический аналоговый накопитель, содержащий дифференциальный усилитель, соединенный с первым генератором тока, первый вход дифференциального усилителя соединен со входом накопителя, а первый и второй выходы - со входами первого и второго оконечных усилителей соответственно, между выходами оконечных усилителей включены соединенные последовательно разделительные элементы, например, диоды, общая точка соединения которых подключена к блоку запоминания, выпoлнeннoIv y на конденсаторе, и входу буферного усилителя, выход которого соединен с выходом накопителя и со вторым входом дифференциального усилителя, выход первого оконечного усилителя соединен с третьим генератором тока, а выжд второго оконечного усилителя73

со вторым генератором тока, отл ичающ и и с я тем, что, с целью повышения точности работы накопителя, в него введены согласующий и коммутирующий блоки, выполненные на транзисторах, причем базы транзисторов согласующего блока подключен ны к выходу накопителя, коллектор первого транзистора согласующего блока соединен с шиной питания, а коллектор второго транзистора - с первым генератором тока, эмиттер каждого из транзисторов согласующего блока соединен с выходом соответствующего оконечного усилителя, база транзистора коммутирующего блока соединена с командным входом накопителя, коллектор - со вторым генератором тока, а эмиттер - с третьим генератором тока,

Источники информации;принятые во внимание при экспертизе изобретения:

1.В. Н. Жовинский, Схемы запоминания напряжений и блоки запаздывания, Госэнергоиздат, 1963 г.

2.Патент Великобритании № 1213457, кл. G 11 С 27/00, Q 06 Q 7/00, 30.01,67 (прототип).

//
