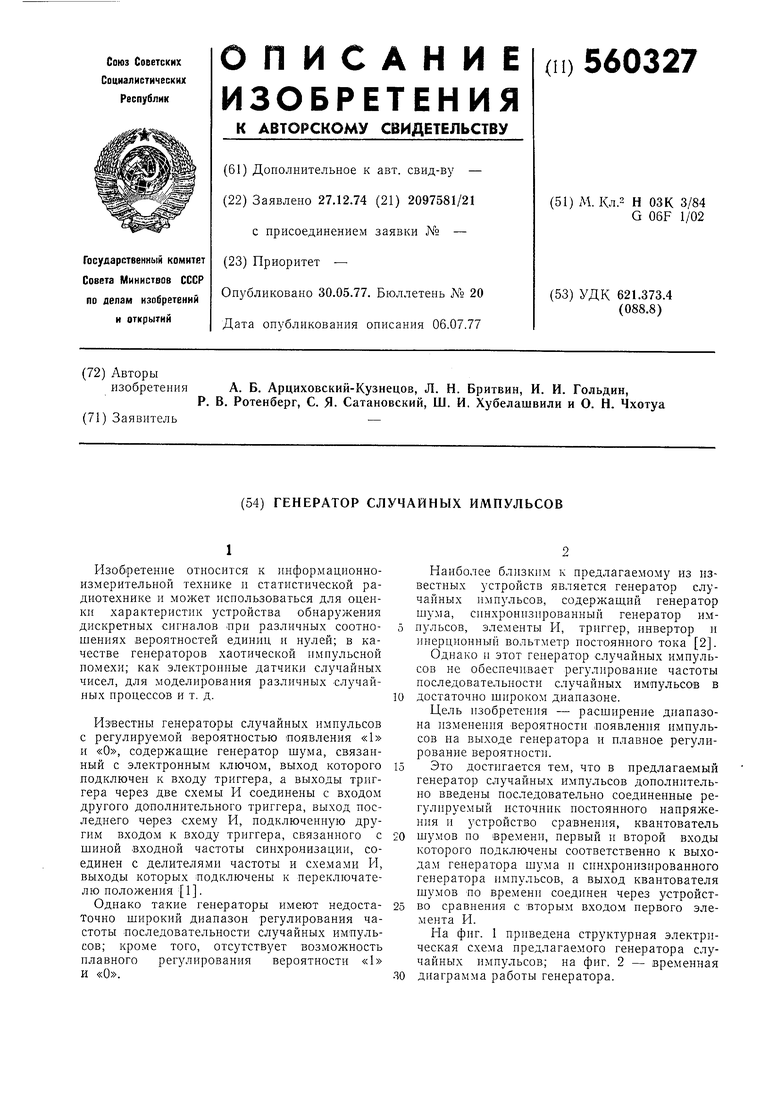

Генератор случайных импульсов Советский патент 1977 года по МПК H03K3/84 G06F1/02

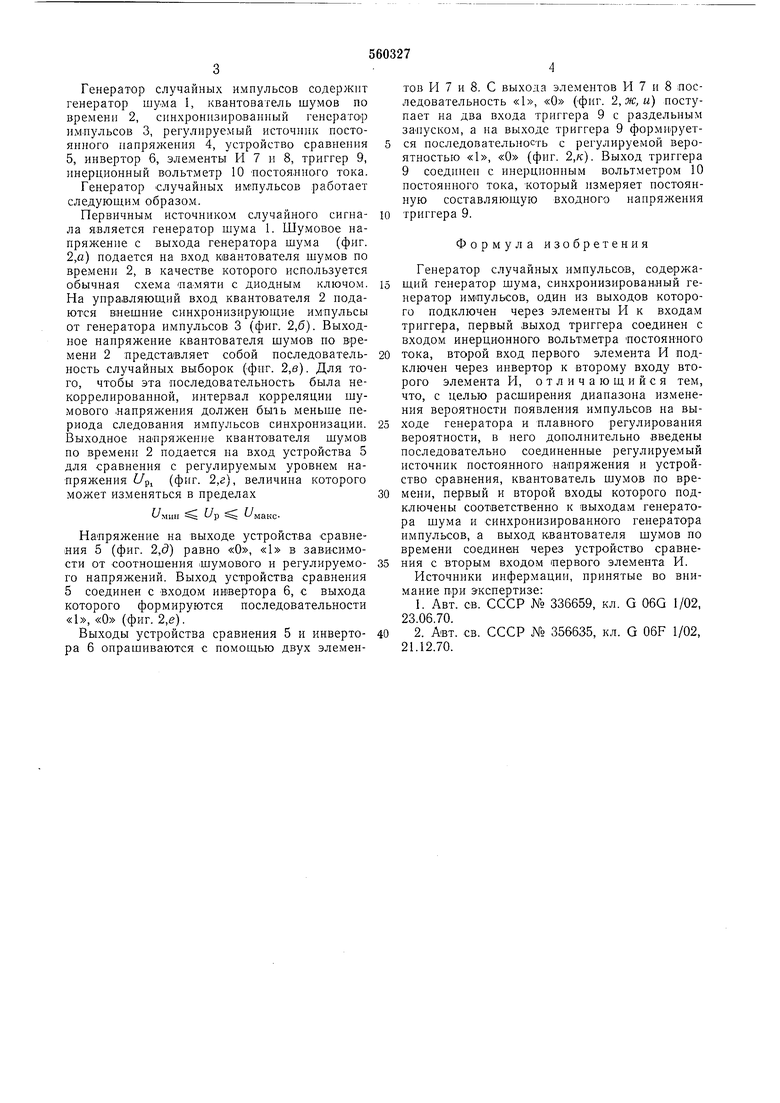

Генератор случайных импульсов содержит генератор шума 1, квантователь шумов по времени 2, синхронизированный генератор нмнульсов 3, регулируемый источник постоянного папрял ения 4, устройство сравнения 5, инвертор 6, элементы И 7 и 8, триггер 9, инерционный вольтметр 10 постоянного тока.

Генератор случайных импульсов работает следующим образом.

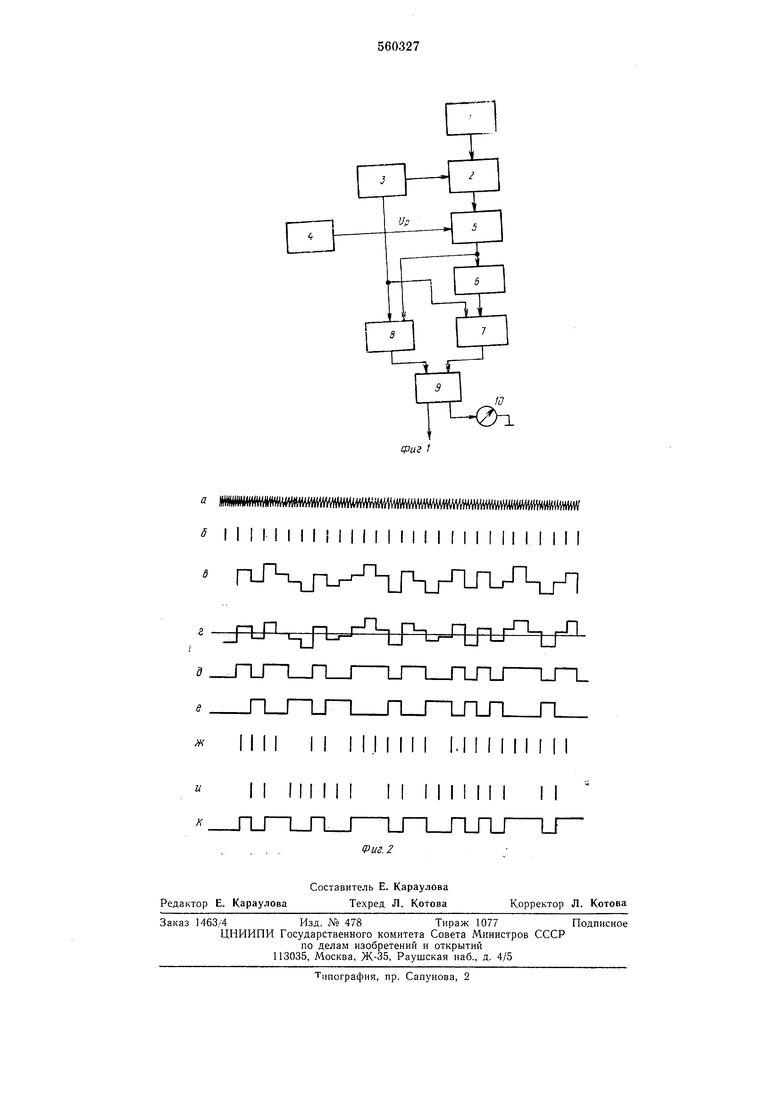

Первичным источником случайного сигнала является генератор шума 1. Шумовое напрял ение с выхода генератора шума (фиг. 2,а) подается на вход квантователя шумов по времени 2, в качестве которого используется обычная схема па-мяти с диодным ключом. На управляющий вход квантователя 2 подаются внешние синхронизирующие импульсы от генератора импульсов 3 (фиг. 2,6). Выходное напряжение квантователя шумов по времени 2 представляет собой последовательность случайных выборок (фиг. 2,в). Для того, чтобы эта последовательность была некоррелированной, интервал корреляции шумового напряжения должен быть меньше периода следования импульсов синхронизации. Выходное напряжение квантователя шумов по времени 2 подается на вход устройства 5 для сравнения с регулируемым уровнем напряжения и (фиг. 2,г), величина которого может изменяться в пределах

и..

и

.MIII

Нанряжение на выходе устройства сравнения 5 (фиг. 2,д) равно «О, «1 в зависимости от соотношения шумового и регулируемого напряжений. Выход уст1ройства сравнения 5 соединен с входом инвертора 6, с выхода которого формируются последовательности «1, «О (фиг. 2,е}.

Выходы устройства сравнения 5 и инвертора 6 опрашиваются с помощью двух элементов И 7 и 8. С Bbixozia элементов И 7 и 8 последовательность «1, «О (фиг. 2, ж, и) поступает на два входа триггера 9 с раздельным запуском, а на выходе триггера 9 формируется последовательность с регулируемой вероятностью «1, «О (фиг. 2,/с). Выход триггера 9 соединен с инерционным вольтметром 10 постоянного тока, который измеряет постоянную составляющую входного напряжения

триггера 9.

Формула изобретения

Генератор случайных импульсов, содержащий генератор шума, синхронизированный генератор импульсов, один из выходов которого подключен через элементы И к входам триггера, первый выход триггера соединен с входом инерционного вольтметра постоянного

тока, второй вход первого элемента И подключен через инвертор к второму входу второго элемента И, отличающийся тем, что, с целью расширеиия диапазона изменения вероятности появления импульсов на выходе генератора и плавного регулирования вероятности, в него дополнительно введены последовательно соединенные регулируемый источник иостоянного напряжения и устройство сравнения, квантователь шумов по времени, первый и второй входы которого подключены соответственно к (выходам генератора шума и синхронизированного генератора импульсов, а выход квантователя щумов по времени соединен через устройство сравнения с вторым входом первого элемента И.

Источники инфермации, принятые во внимание при экспертизе:

1. Авт. св. СССР № 336659, кл. G 06G 1/02, 23.06.70.

2. Авт. св. СССР № 356635, кл. G 06F 1/02, 21.12.70.
