Генератор случайных импульсов Советский патент 1983 года по МПК G06F7/58

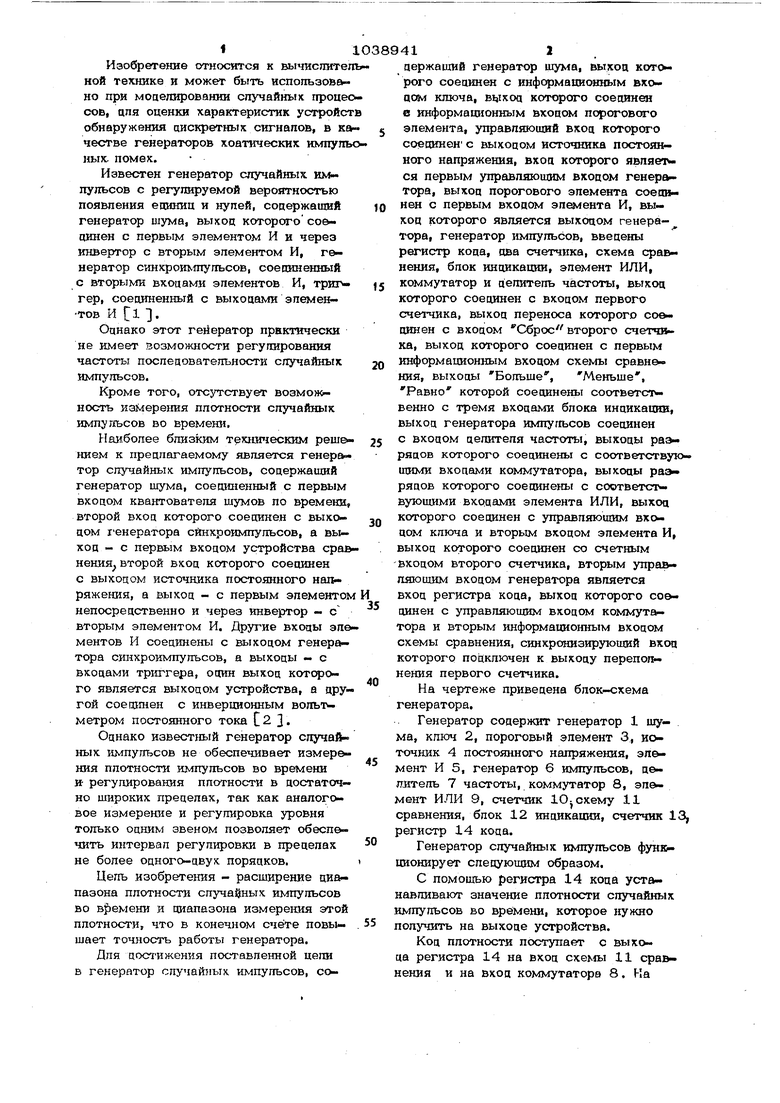

Изобретение относится к вычиспитеп ной технике и может быть испопьзове но при моаелировании случайных гфоцео сов, цля оценки характеристик устройст обнаружения дискретных сигналов, в к честве генераторов хоатических импупь иых помех. Известен генератор случайных импульсов с регулируемой вероятностью появления единиц и нулей, содержащий генератор шума, выход которого соединен с первым элементом И и через инвертор с вторым элементом И, г&нератор синхроиктульсов, соединенный с вторыми входами элементов И, гер, соединенный с выходами элементов И 1 1 , Однако этот гейератор практически не имеет возможности регулирования частоты последовательности случайных импульсов. Кроме того, отсутствует возмон ность измерения плотности случайных импульсов во времени. Наиболее близким тэхни1еским решекием к предлагаемому является генератор случайных: импульсов, содержащий генератор шума, соединенный с первым входом квантователя шумов по времени, второй вход которого соединен с выходом 1енератора синхроимпульсов, а выход - с первым входом устройства срав нения второй вход которого соединен с выходом источника постоянного напряжения, а выход - с первым элементом непосредственно и через инвертор -с вторым элементом И. Другие входы али ментов И соединены с выходом генератора синхроимпульсов, а выходы - с входами триггера, один выход которого является выходом устройства, а другой соед1тен с инверционным вольт метром посто5шного тока С J. Однако известный генератор случайных импульсов не обеспечивает измере ния плотности импульсов во времени и- регулирования плотности в достаточно широких пределах, так как аналоговое измерение и регулировка уровня только одним звеном позволяет обеспечить интервал регулировки в пределах не более одного-двух порядков, Цепь изобретения - расширение диапазона плотности случайных импульсов во в|)емени и диапазона измерения этой плотности, что в конечном счёте повы- шает точность работы генератора. Для достижения поставленной цели в генератор спучайлык импульсов, содержащий генератор щума, выход которого соединен с информационным входом ключа, выход которого соединен в информационным входом порогового элемента, управляющий вход которого соединен с выходом источника постоя ного напряжения, вход которого является первым управляющим входом генератора, выход порогового элемента соеоинен с первым входом элемента И, выход которого является выходом генератора, генератор импульсов, введены регистр кода, два счетчика, схема сравнения, блок индикации, элемент ИЛИ, коммутатор и делитель частоты, выход которого соединен с входом первого счетчика, выход переноса которого соединен с входом Сброс второго счетчика, выход которого соединен с первым информационным входом схемы сравнения, выходы Больше, Меньше, Равно которой соединены соответст венно с тремя входами блока индикации, выход генератора импульсов соединен с входом делителя частоты, выходы разрядов которого соединены с соответствующими входами коммутатора, выходы разрядов которого соединены с соответст«вующими входами элемента ИЛИ, выход которого соединен с управляющим входом ключа и вторым входом элемента И, выход которого соединен со счетным входом второго счетчика, вторым упра&ляющим входом генератора является вход регистра кода, выход которого со&динен с управляющим входом коммутатора и вторым информационным входом схемы сравнения, синхронизирующий вход которого подключен к выходу переполнения первого счетчика. На чертеже приведена блок-схема генератора. Генератор содержит генератор 1 шума, ключ 2, пороговый элемент 3, источник 4 постоянного напряжения, эл&мент И 5, генератор 6 импульсов, деяитель 7 частоты, коммутатор 8, эл&мент ИЛИ 9, счетчик 1О схему 11 сравнения, блок 12 индикации, счетчик 13, регистр 14 кода. Генератор случайных импульсов фун& ционирует следующим образом. С помощью регистра 14 кода устанавливают значение плотности случайных импульсов во , которое нужно получить на выходе устройства. Код плотности поступает с выхода регистра 14 на вход схемы 11 сра&нения и на вход коммутаторе 8. На другой вхоц коммутатора 8 поступают синхроимпульсы с ряда выходов делителя 7 частоты, вход которого соединен с генератором 6 импульсов. Заданное с регистра 14 значение частоты синхр импульсов коммутируется коммутатором 8 и через элемент ИЛИ 9 поступает на вход ключа 2, на второй вход KOTQporo поступает шумовое напряж&ние от генератора 1 шума. Выходное напряжение ключа 2 представляет собой последовательность случайнь:х выборок уровня шума. Для того, чтобы эта последоватеппьность была некоррелированной, интервал корреляиии шумового напряжения долже быть меньше периода следования синх роимпульсов. Выходное напряжение клю ча 2 подается на вход порогового эл&мента 3 для сравнения с уровнем постояпшого напряжения, задаваемого от регулируемого источника 4 постоянного напряжения. Напряжение с выхода порогового элемента 3, равное О или 1, поотупает на выход элемента И 5, на другой вход которого пост тпают синхрош пульсы от элемента ИЛИ 9. Выход элемента И 5 является выходом устройства. Случайная последовательность импул сов с выхода элемента И 5 поступает также на счетчик 10, устанавливаемый в О сигналом с выхода обнуления счетчика 13. Значение числа случайных импульсов подсчитанное за определенное время из мерения, поступает с выхода счетчика на вход схемы 11 сравнения, на другой вход которой поступает заданное значение плотности импульсов от регистра 14 кода. В моменты времени, определяемые сигналом с выхода переполнения счетчика 13, производится сравнение в сх&ме 11 сравнения задаваемого и подсчитанного числа случайных импульсов. Три сигнала с выхода схемы 11 сравнения, соответствующие отклонению плотности измеряемых импульсов от заданной в большую сторону , в меньшую С или равенству значений плотности , индицируются блоком 12. По индицируемым значениям отклонения плотности производят ее регулировку с помощью регулируемого источника 4 поотоянного напряжения таким образом, чтобы при работе устройства периодически изменялась иноикаиия или удерживалась на значении - . При этом установленное в регистре 14 значение плотности случайных импульсов в среднем будет равно измеряемому значению. Предлагаемое изобретение позволяет расширять диапазон изменения плотнооти случайных импульсов до 5-6 порядков и одновременно производить контроль и измерение плотности во всем диапазоне. Это обстоятельство особенно важно в случае необходимости работать на нин нем пределе диапазона изменения пло1 ности, тогда относительные ошибки измерения MoiyT составлять сотни- процентов.

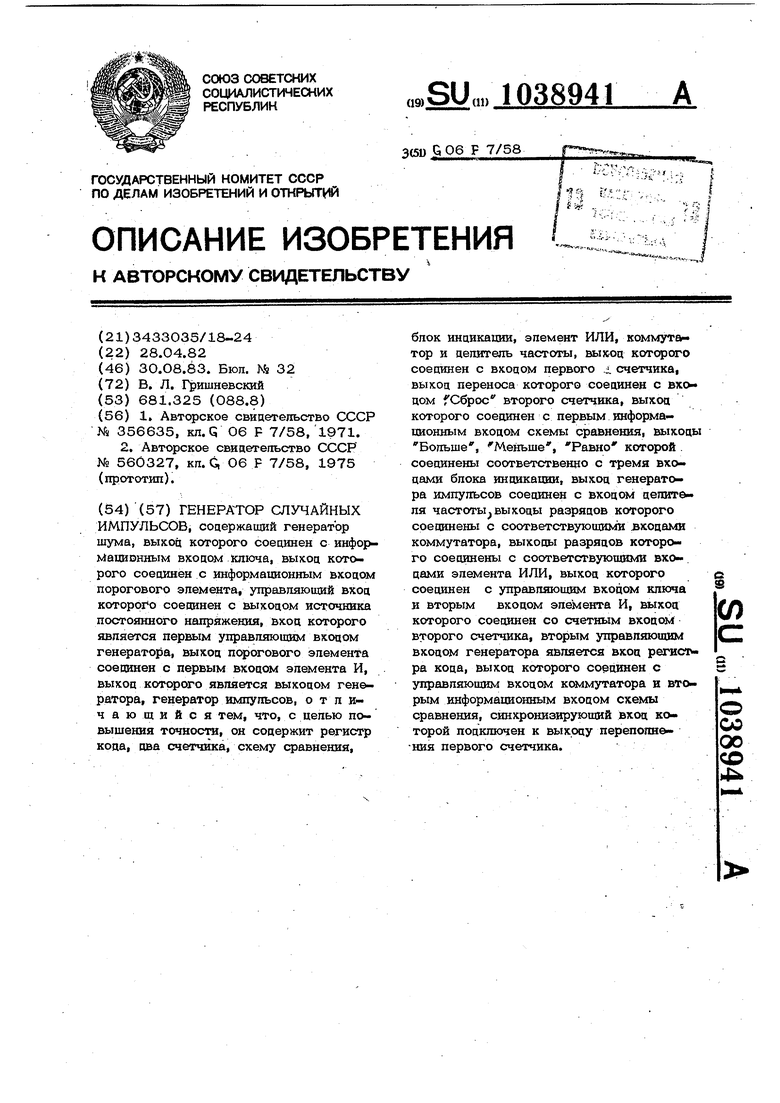

ГЕНЕРАТОР СЛУЧАЙНЫХ ИМПУЛЬСОВ, содержащий генератор шума, выход которого соединен с информационным входом Ключа, выход которого соединен с информационным входом порогового элемента, управляюишй вход которого соединен с выходом источника постоянного напряжения, вход которого является первым управляющим входом генератора, выход nqporoBoro элемента соединен с первым входом элемента И, выход которого является выходом генератора, генератор импупьсов, о т л ичающийся тем, что, с цепью повышения точности, он содержит регистр кода, два счетчика, схему сравнения. блок индикации, элемент ИЛИ, коммутатор и делитель частоты, выход которого соединен с входом первого i счетчика, выход переноса которого соединен с вхо дом fСброс второго счетчика, выход которого соединен с первым информационным входом схемы сравнения, выходы Больше, Меньше, Равно которой . соединены соответственно с тремя входами блока индикации, выход генератора импупъсов соединен с входом депсителя частоты выходы разрядов которого соединены с соответствующими входами коммутатора, выходы разрядов которого соединены с соответствующими входами элемента ИЛИ, выход которого соединен с управляющим входом ключа и вторым входом элемента И, выход (Л которого соединен со счетным входом второго счетчика, вторым управляющим входом генератора является вход регнсрра кода, выход которого соединен с управляющим входом коммутатора и вторым информационным входом схемы сравнения, синхронизирующий вход кооо торой подключен к выходу перепопнеСХ5 ния первого счетчика. СО i4;ii.
