Устройство для очистки крови от токсических веществ Советский патент 1977 года по МПК B01D53/04

Изобретение относится к устройствам для очистки крови от токсических веществ и может быть использовано в медлилне в процессе экстракорпоральной гемоперфуаии Через сорбенты.

Известно устройство для О1истки крови от токсических веществ, содержащее корпус с крыщками, штуцеры и фильтры.

Недостатком известного устройства является то, что оно может быть использовано только для конкретного случая а именно: для больного определенного веса, с иэвестной формой заболевания и с конкретным сорбентом в заданно г объеме.

Устройство не обеспечивает высокого коэффициента использования сорбента при малых его объемах и (Ь мeния гидродинамического удара в нижниГ фильтр корпуса, что требует noBi,iшейного расхода донорской крови и спэпвег травмирование форменнь х элементов .

С целью yMeiiiiMieiiuq расхЛа донорской крови и (;иы11ения ..nip.)naiuin форменных элементов опц.-мп ихт .. устрОйство содержит noiiM-oiib с 1Г11гым iiiioKOM и фиксатор

щтока, установленный на крышке корпуса, причем порщень имеет кольцевую канавку для сбора пузырьков газа и отверстие для

его вывода.

Кроме того, штуцер для ввода крови может быть расположен по касательной к окружности крышки корпуса.

При этом корпус может быть выполнен из прозрачного материала и иметь измерительную щкалу.

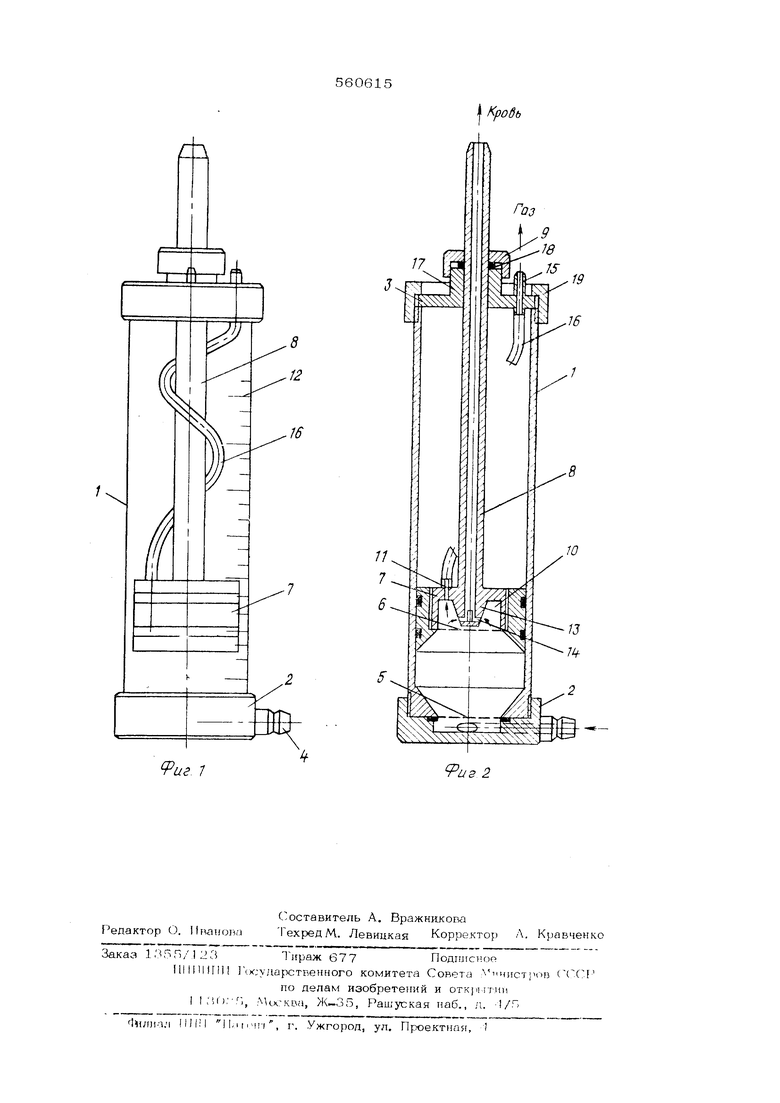

На фиг, 1 изображено предлагаемое устройство, обишй вид ; на фиг. 2 - то же, в продольном разрезе.

Устройство содержит корпус 1 с крышками 2 и 3, iiiTNnjep 4 для ввода крови, фильтры 5 и 6, nopnieHb 7 с полым штоком 8 и фиксатор 9 щтока. Порщень 7 имеет кольцевую канавку Ю для сбора пузырьков газе, и отверстие 11 для его вывода. Штуцер 4 для ввода крови расположен по касательной к окружности крышки 2. Корпус 1 выполнен из прозрачного материала и имеет измерительнук шкалу 12.

Для предотвра1иеь:ия попадаиня пузырьков газа в канал полого нтока в кольневой . . 10 имеется выступ 13 с боковыми OTBopcTHHNin 14. Вертияя крышка 3 снаб жена шт- тдером 15с надетой на его нлжнем конце эластнчтой трубкой 16 и направляющей 17, на которой установлен на езьбе фиксатор 9. Между 1 апрявляю ией 17 и фиксатором 9 имеется кольцевая прокладка 18 из элас., тичиого материала. Крьлика 3 закреплена на корпусе 1 на- кидной гайкой 19. Уст15ойство работает следующим образом В зашггимостн от возраста больного и вида сорбента порлень 7 устанавливают по измерительной шкале 12 в заданном поло- жении г фиксируют гайкой 1S, Затем корпус 1 noBopatmBaroT нижней крышкой 2 вверх, после чэго последнюю снимают и корпус запаггаяют сорбентом. Далее шгжнюю кр1лшк 2 устанавливают на KOfjjiyce 1 в заданном исходном рабочем положении, а кровь постуиает через штуцер 4, з.акрвг1 ленный по касательной к окружности К) 2, благодаря чему скорость крови постепенно падает, и проходит через фильтр 5 в конусообразную часть корпуса 1, зaпo :c eннyю сорбентом (на чертеже не показано). Проходя через сорбент, кровь освобож дается от токсических веществ и через фильтр f nocrjTiaeT в кольцевую KaHaBKj Ю в которой скапливаются пузырьки газа, по павшие г кровоток. Пузырьки газа, скопив шиес. в кольцевой канавке Ю, удаляются из нее через отверстие 11, эластичн -ю тру ку 16, цтуцер 15 и галводятся из устрой ,ства, Огшсываемое устройство для очистки рови от токсических веществ, сохраняемое в стерильных условиях, может быть йЪполь зовано для всех возможных сорбентов и для лечения больших любого веса, что ускоряет оказание медицинской помоши в случаях острых отравлений, острой почечной и печеночной недостаточности и при других заболеваниях. Устрюйство безопасно в работе за счет улавливания пузырьков газа, позволяет уменьшить расход донорской крови и тра&мирование форменных элементов. Формула изобретения 1.Устройство для очистки крови от токсических вешеств, содержащее корпус с крышками, щтуцеры, фильтры, отличающееся ем, что, с целью уменьще- ння расхода донорской крови и уменьщения травмирования форменных элементов, оно содержит поршень с полым штоком и фикса-, тор штока, установленный на крышке корпуса, причем поршень имеет кольцевую кана&ку для сбора пузырьков газа и отверстие для его вывода. 2.Устройство по п. 1,отличаю- щ е е с я тем, что штунер для ввода крови расположен по касательной к окружности крышки корпуса. 3.Устройство по п. 1, о т л и ч а ющ 8 е с я тем, что корпус выполнен из прозрачного материала и имеет из 1epитeль ную шкалу.

гл

9иг 1

иг 2
