Радиоприемник Советский патент 1940 года по МПК H03J3/20

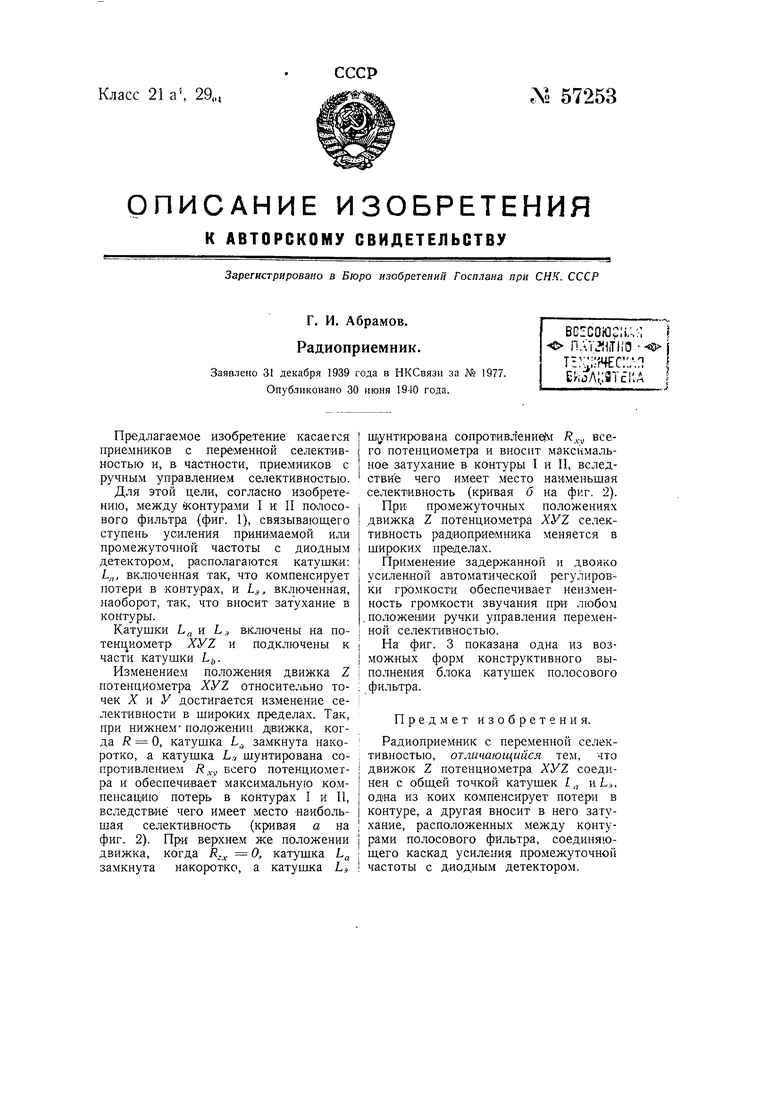

Предлагаемое изобретение касаегся приемников с иеременной селективностью и, в частности, приемников с ручным управлением селективностью.

Для этой цели, согласно изобретению, между контурами I и II поитосового фильтра (фиг. 1), связывающего ступень усиления принимаемой или промежуточной частоты с диодным детектором, располагаются катушки: L, включенная так, что компенсирует потери в контурах, и L,,, включенная, наоборот, так, что вносит затухание в контуры.

Катушки L и Lj включены на потенциометр XVZ и подключены к части катушки L.

Изменением положения движка Z потенциометра ХУ2 относительно точек X и У достигается изменение селективности в широких пределах. Так, при нижнем- положении д|вижка, когда / О, катушка L,j замкнута накоротко, а катушка L., шунтирована сопротивлением R:CV всего потенциометра и обеспечивает максимальную компенсац1Ию потерь в контурах I и II, вследствие чего имеет место наибольшая селективность (кривая а на фиг. 2). При верхнем же положении движка, когда Я, О, катушка L замкнута накоротко, а катушка Ьз

Ш(унтирована сопротивление . всего потенциометра и вносят максимальное затухание в контуры I и II, вследствие чего имеет место наименьшая селективность (кривая б на фиг. 2).

При промежуточных положениях движка Z потенциометра XVZ селективность радиоприемника меняется в широких пределах.

Применение задержанной и д,вояко усиленной автоматической регулировки громкости обеспечивает неизменность громкости звучания при любом , положении ручки управления переменной селективностью.

На фиг. 3 показана одна из возможных форм конструктивного выполнения блока катушек полосового фильтра.

Предмет изобретения.

Радиоприемник с переменной селективностью, отличающийся тем, что движок Z потенциометра XVZ соединен с обш.ей точкой катушек Z,, и L,,, одна из коих компенсирует потери в контуре, а другая вносит в него затухание, расположенных между коптурами полосового фильтра, соединяющего каскад усиления промежуточной частоты с диодным детектором.

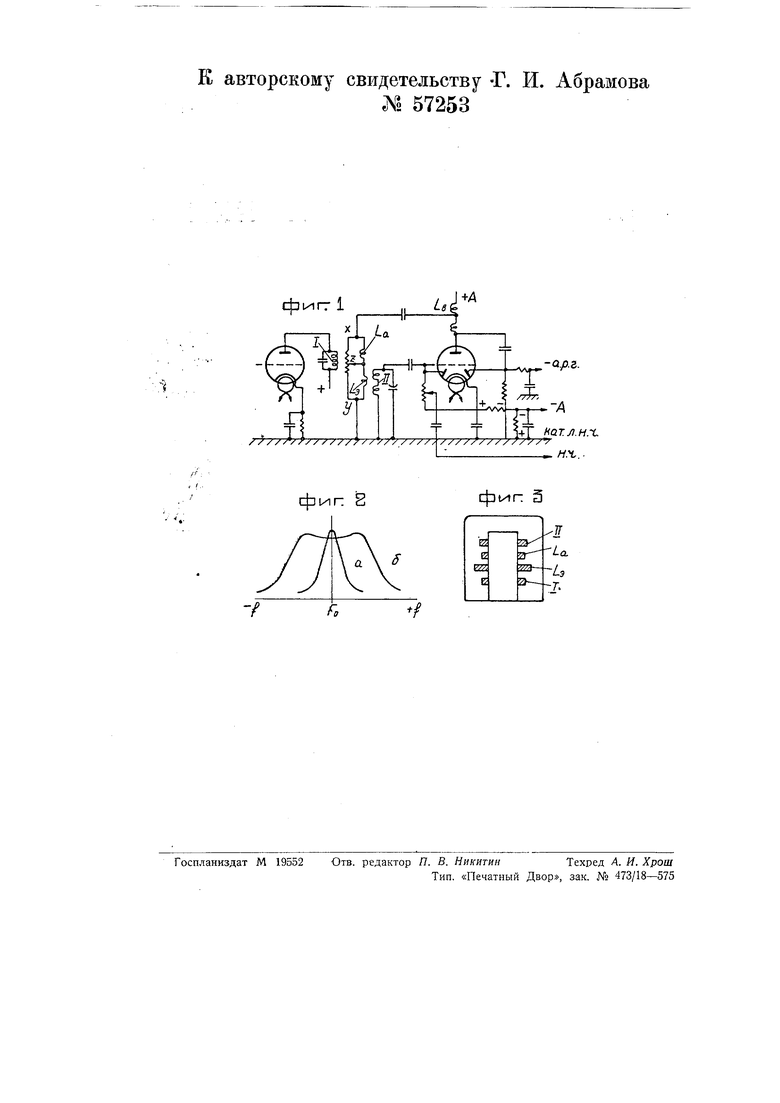

к авторскому свидетельству «Г. И. Абрамова

№ 57253

фмгт 1

фиг 2

-Q.p.Z.

Т 1-1-Т KcLT/i.H.t

н...

фип 3
