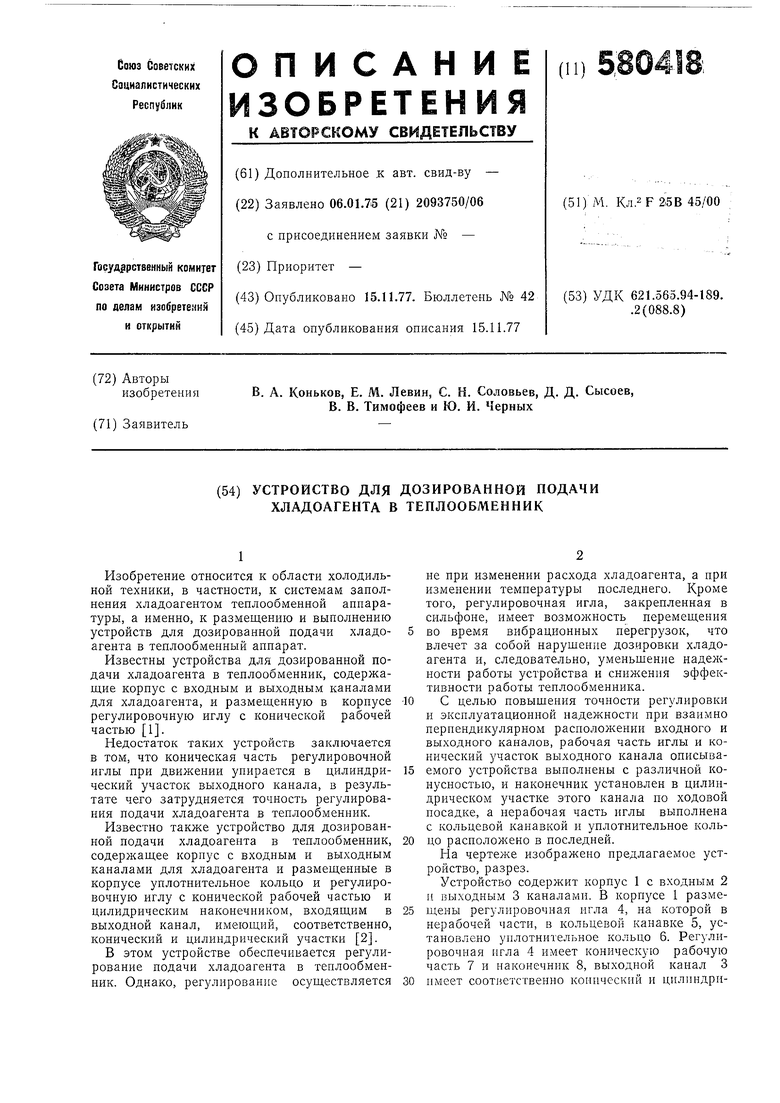

Устройство для дозированной подачи хладоагента в теплообменник Советский патент 1977 года по МПК F25B45/00

1

Изобретение относится к области холодильной техники, в частности, к системам заполнения хладоагентом теплообменной аппаратуры, а именно, к размещению и выполнению устройств для дозированной подачи хладоагента в теплообмепный аппарат.

Известны устройства для дозированной подачи хладоагента в теплообменник, содержащие корпус с входным и выходным каналами для хладоагента, и размещенную в корпусе регулировочную иглу с конической рабочей частью 1.

Недостаток таких устройств заключается в том, что коническая часть регулировочной иглы при движении упирается в цилиндрический участок выходного канала, в результате чего затрудняется точность регулирования подачи хладоагента в теплообменник.

Известно также устройство для дозированной подачи хладоагепта в теплообменник, содержащее корпус с входным и выходным каналами для хладоагента и размещенные в корпусе уплотиительиое кольцо и регулировочную иглу с конической рабочей частью и цилидрическим наконечником, входящим в выходной канал, имеющий, соответственно, конический и цилиндрический участки 2.

В этом устройстве обеспечивается регулирование подачи хладоагеита в теплообменник. Однако, регулирование осуществляется

не при изменении расхода хладоагента, а при изменении температуры последнего. Кроме того, регулировочная игла, закрепленная в сильфоне, имеет возможность перемещения во время вибрационных перегрузок, что влечет за собой нарушение дозировки хладоагента и, следовательно, уменьшение наделсности работы устройства и снижения эффективности работы теплообменника.

С целью повышения точности регулировки и эксплуатационной надежности при взаимно перпендикулярном расположении входного и выходного каналов, рабочая часть иглы и конический участок выходного канала описываемого устройства выполнены с различной конусностью, и наконечник установлен в цилиндрическом участке этого канала по ходовой посадке, а нерабочая часть иглы выполнена с кольцевой канавкой и уплотнительное кольцо расположено в последней.

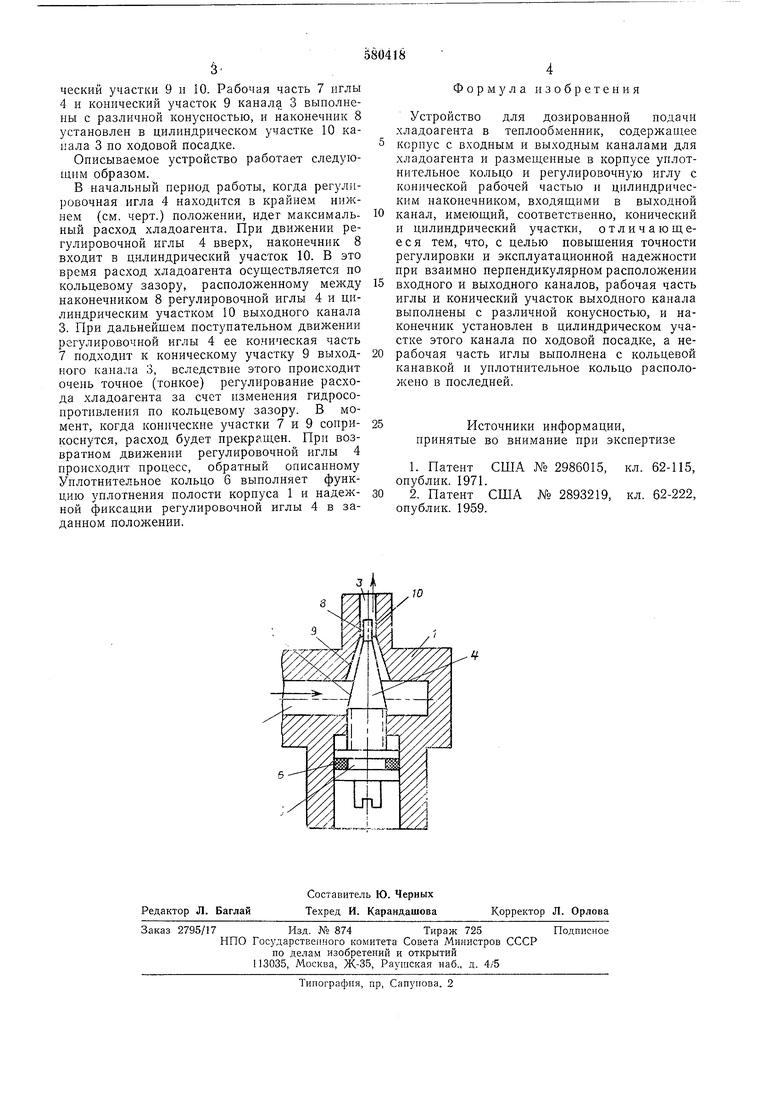

На чертеже изображено предлагаемое устройство, разрез.

Устройство содержит корпус 1 с входным 2 и выходным 3 каналами. В корпусе 1 размещены регулировочная игла 4, на которой в нерабочей части, в кольцевой канавке 5, установлено уплотнительное кольцо 6. Регулировочная игла 4 имеет коническую рабочую часть 7 и наконечник 8, выходной канал 3 имеет соответственно конический и цплиндри
