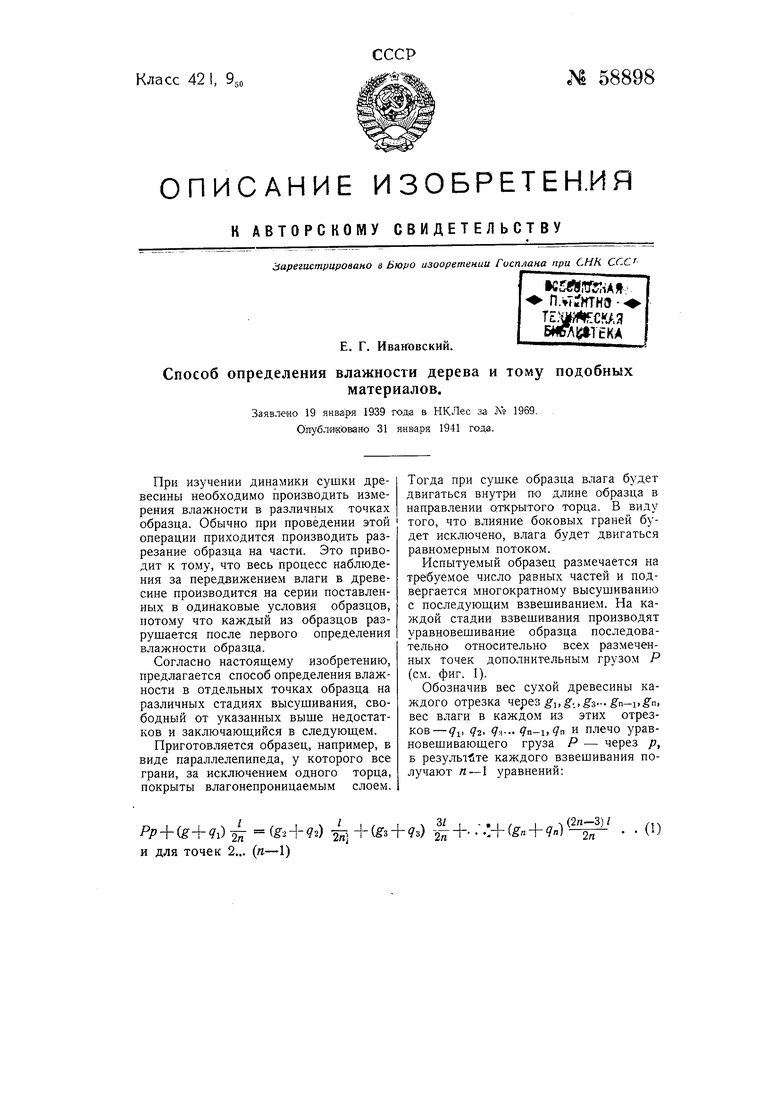

Способ определения влажности дерева и тому подобных материалов Советский патент 1941 года по МПК G01N5/04

/ + () 2 (ё-Ии для точек 2... (я-1) 2) (з + з) -li+-:+(gn+gn) . . (1)

()-/- (л-1)

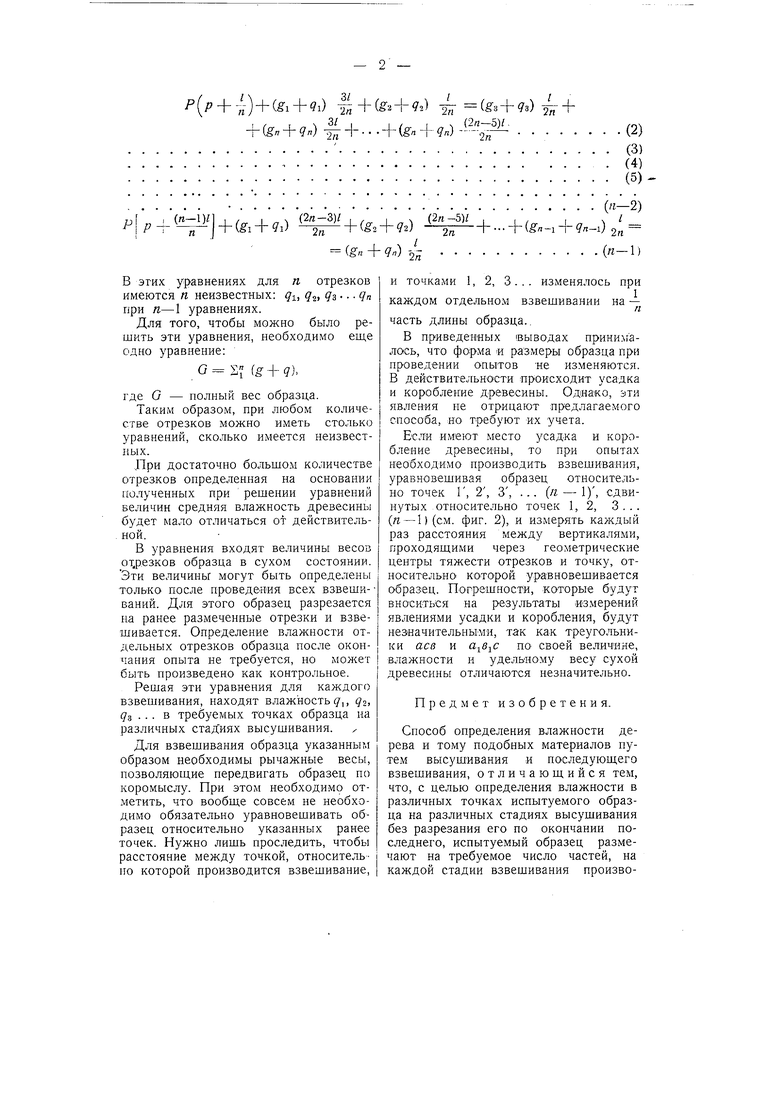

В эгих уравнениях для п отрезков имеются п неизвестных: q, 2. Яз- -Чп при п-1 уравнениях.

Для того, чтобы можно было решить эти уравнения, необходимо еще одно уравнение:

. G ( + q),

где G - полный вес образца.

Таким образом, при любом количестве отрезков можно иметь столько уравнений, сколько имеется неизвестных.

Лри достаточно большом количестве отрезков определенная на основании полученных при решении уравнений величин средняя влажность древесины будет мало отличаться от действитель. ной.

В уравнения входят величины весов от.резков образца в сухом состоянии. Эти величины могут быть определены только после проведения всех взвеши- ваний. Для этого образец разрезается на ранее размеченные отрезки и взвешивается. Определение влажности отдельных отрезков образца после окончания опыта не требуется, но может быть произведено как контрольное.

Решая эти уравнения для каждого взвешивания, находят влажность (i, 2, (7.3 ... в требуемых точках образца на различных стадиях высушивания.

Для взвешивания образца указанным образом необходимы рычажные весы, позволяющие передвигать образец по коромыслу. При этом необходимо отметить, что вообще совсем не необходимо обязательно уравновешивать образец относительно указанных ранее точек. Нужно лишь проследить, чтобы расстояние между точкой, относительно которой производится взвешивание,

и точками 1, 2, 3... изменялось при каждом отдельном взвешивании на - часть длины образца..

В приведенных выводах прини.малось, что форма « размеры образца при проведении опытов не изменяются. В действительности происходит усадка и коробление древесины. Однако, эти явления не отрицают предлагаемого способа, но требуют их учета.

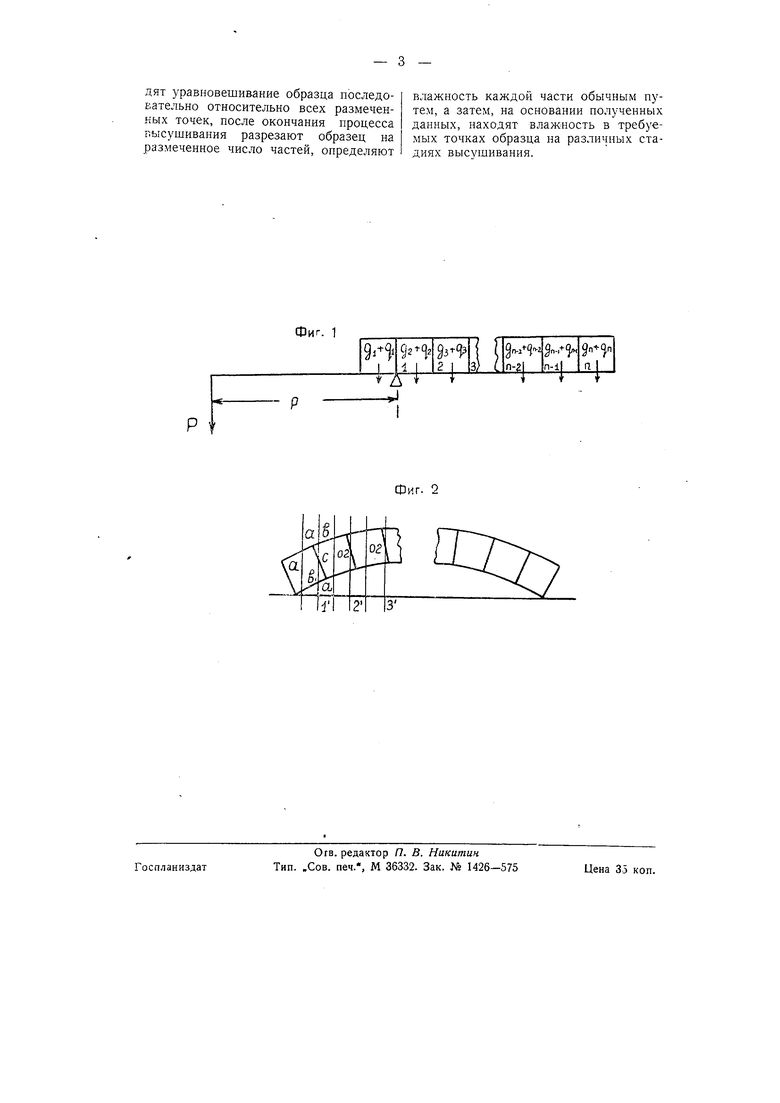

Если имеют место усадка и короблещие древесины, то при опытах необходимо производить взвешивания, уравновешивая образец относительно точек Г, 2, 3, ... (я - 1), сдвинутых относительно точек 1, 2, 3... (« - 1) (см. фиг. 2), и измерять каждый раз расстояния между вертикалями, гфоходящими через геометрические центры тяжести отрезков и точку, относительно которой уравновешивается образец. Погрешности, которые будут вноситься на результаты измерений явлениями усадки и коробления, будут незначительными, так как треугольники аск и Cj6jC по своей величине, влажности и удельНОМу весу сухой древесины отличаются незначительно.

Предмет изобретения.

Способ определения влажности дерева и тому подобных материалов путе.м высушивания и последующего взвещивания, отличающийся тем, что, с целью определения влажности в различных точках испытуемого образца на различных стадиях высущивания без разрезания его по окончании последнего, испытуемый образец размечают на требуемое число частей, на каждой стадии взвещивания производят уравновешивание образца последоЁзтельно относительно всех размеченных точек, после окончания процесса высушивания разрезают образец на размеченное число частей, определяют

влажность каждой части обычным путем, а затем, на основании полученных данных, находят влажность в требуемых точках образца на различных стадиях высушивания.
