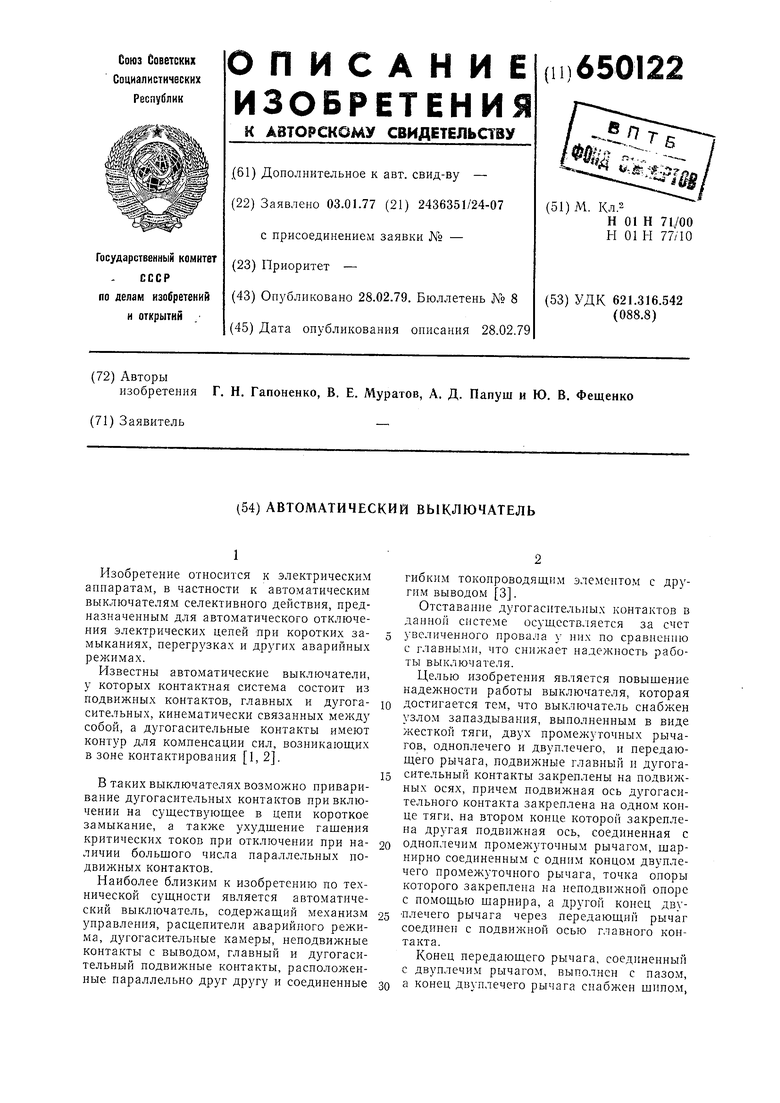

Автоматический выключатель Советский патент 1979 года по МПК H01H71/00 H01H77/10

расположенным в упомянутом пазу, причем длина паза больше диаметра шипа на 1/3 хода оси главных контактов.

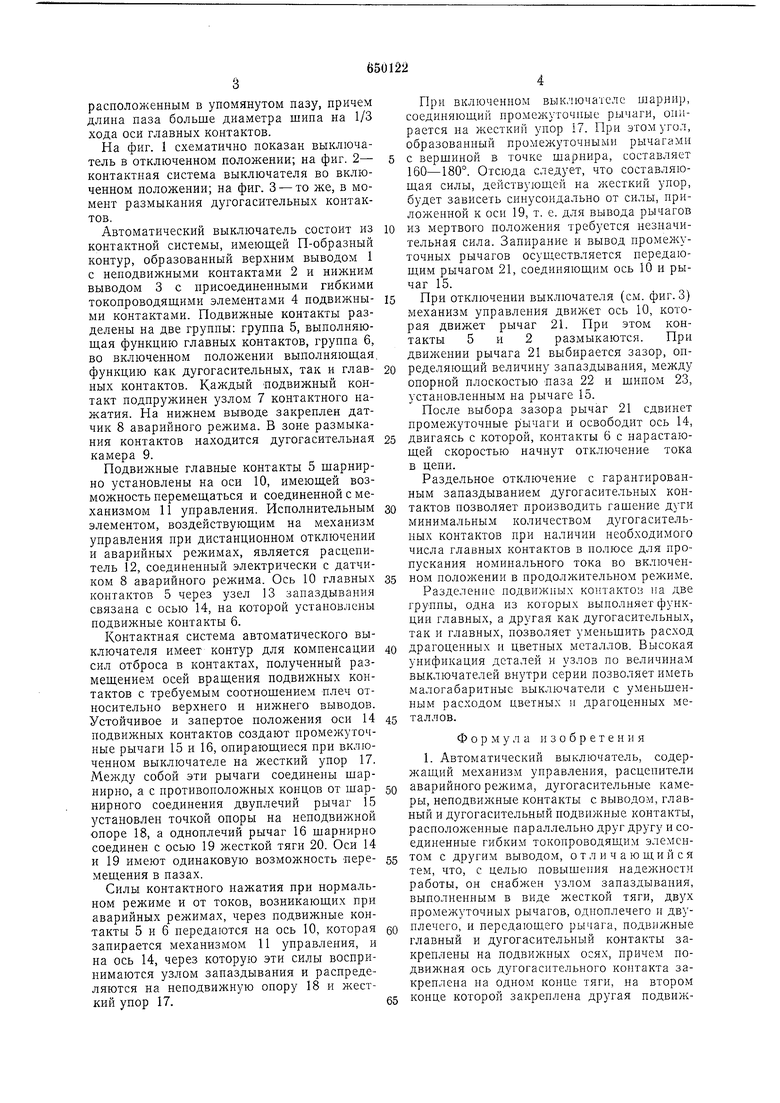

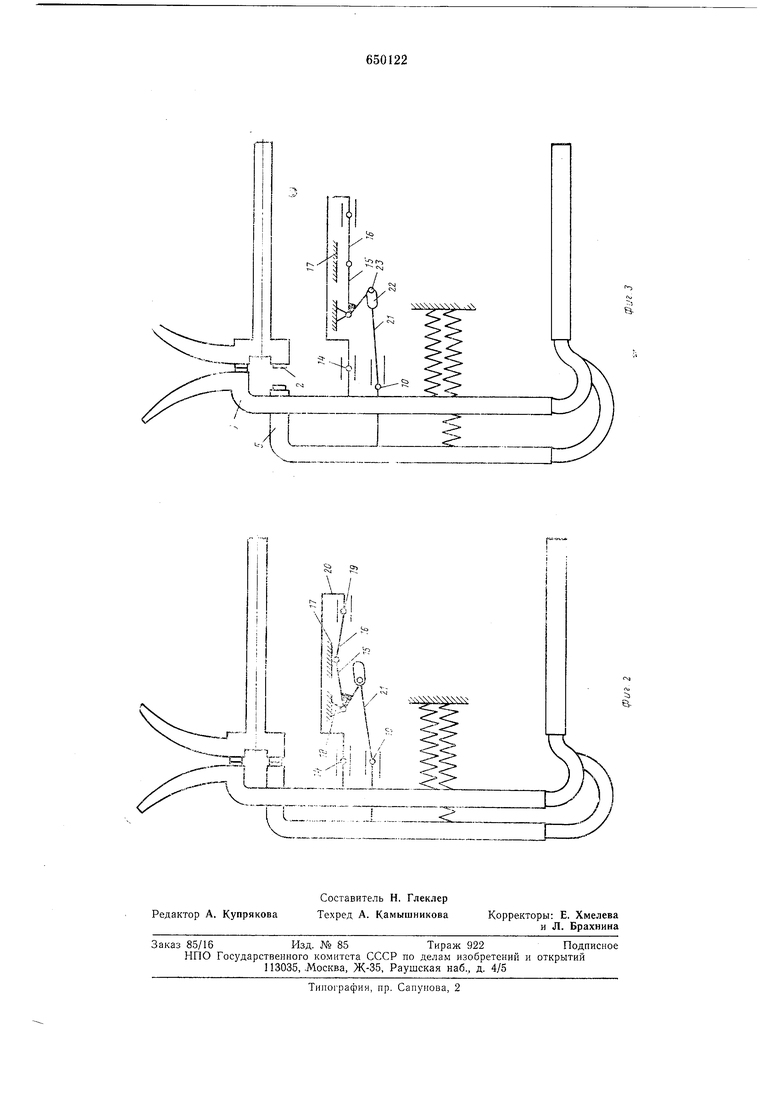

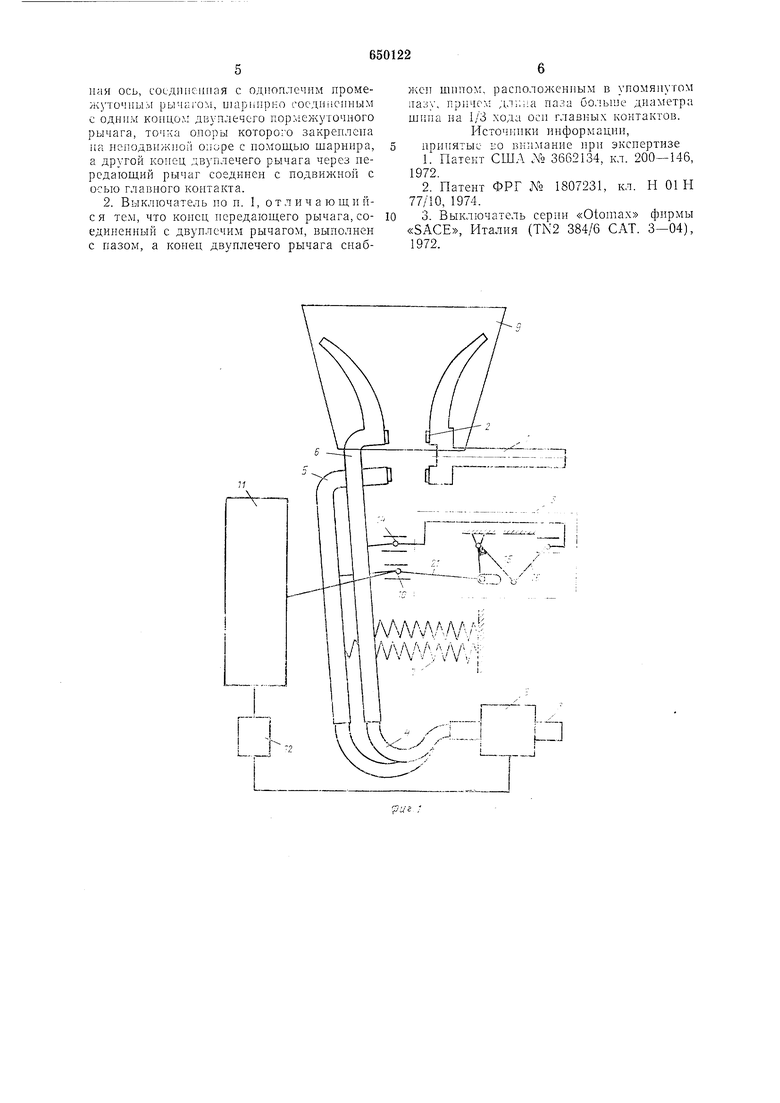

На фиг. 1 схематично показан выключатель в отключенном положении; на фиг. 2- контактная система выключателя во включенном положении; на фиг. 3 - то же, в момент размыкания дугогасительных контактов.

Автоматический выключатель состоит из контактной системы, имеюш,ей П-образный контур, образованный верхним выводом 1 с неподвижными контактами 2 и нижним выводом 3 с присоединенными гибкими токопроводящими элементами 4 подвижными контактами. Подвижные контакты разделены на две группы: группа 5, выполняющая функцию главных контактов, группа 6, во включенном положении выполняюш,ая функцию как дугогасительных, так и главных контактов. Каждый подвижный контакт подпружинен узлом 7 контактного нажатия. На нижнем выводе закреплен датчик 8 аварийного режима. В зоне размыкания контактов находится дугогасительная камера 9.

Подвижные главные контакты 5 шарнирно установлены на оси 10, имеюш,ей возможность перемеш,аться и соединенной с механизмом 11 управления. Исполнительным элементом, воздействуюш,им на механизм управления при дистанционном отключении и аварийных режимах, является расцепитель 12, соединенный электрически с датчиком 8 аварийного режима. Ось 10 главных контактов 5 через узел 13 запаздывания связана с осью 14, на которой установлены подвижные контакты 6.

Контактная система автоматического выключателя имеет контур для компенсации сил отброса в контактах, полученный размещением осей вращения подвижных контактов с требуемым соотношением плеч относительно верхнего и нижнего выводов. Устойчивое и запертое положения оси 14 подвижных контактов создают промежуточные рычаги 15 и 16, опирающиеся при включенном выключателе на жесткий упор 17. Между собой эти рычаги соединены шарнирно, а с противоположных концов от шарнирного соединения двуплечий рычаг 15 установлен точкой опоры на неподвижной опоре 18, а одноплечий рычаг 16 шарнирно соединен с осью 19 жесткой тяги 20. Оси 14 и 19 имеют одинаковую возможность перемещения в пазах.

Силы контактного нажатия при нормальном режиме и от токов, возникаюших при аварийных режимах, через подвижные контакты 5 и 6 передаются на ось 10, которая запирается механизмом И управления, и на ось 14, через которую эти силы воспринимаются узлом запаздывания и распределяются на неподвижную опору 18 и жесткий упор 17.

При включенном выключателе шарнир, соединяющий промежуточные рычаги, опирается па жесткий упор 17. При этом угол, образованный промежуточными рычагами с вершиной в точке шарнира, составляет 160-180°. Отсюда следует, что составляющая силы, действующей на жесткий упор, будет зависеть синусоидально от силы, приложенной к оси 19, т. е. для вывода рычагов из мертвого положения требуется незначительная сила. Запирание и вывод промежуточных рычагов осуществляется передающим рычагом 21, соединяющим ось 10 и рычаг 15.

При отключении выключателя (см. фиг. 3) механизм управления движет ось 10, которая движет рычаг 21. При этом контакты 5 и 2 размыкаются. При движении рычага 21 выбирается зазор, определяющий величину запаздывания, между опорной плоскостью паза 22 и шипом 23, установленным на рычаге 15.

После выбора зазора рычаг 21 сдвинет промежуточные рычаги и освободит ось 14, двигаясь с которой, контакты 6 с нарастающей скоростью начнут отключение тока в цепи.

Раздельное отключение с гарантированным запаздыванием дугогасительных контактов позволяет производить гашение дуги минимальным количеством дугогасительиых контактов при наличии необходимого числа главных контактов в полюсе для пропускания номинального тока во включенном положении в продолжительном режиме.

Разделение подвижных контактов на две группы, одна из которых выполняет функции главных, а другая как дугогасительных, так и главных, позволяет уменьшить расход драгоценных и цветных металлов. Высокая унификация деталей и узлов по величинам выключателей внутри серии позволяет иметь малогабаритные выключатели с уменьшенным расходом цветных и драгоценных металлов.

Формула изобретения

1. Автоматический выключатель, содержащий механизм управления, расцепители аварийного режима, дугогасительные камеры, неподвижные контакты с выводом, главный и дугогасительный подвижные контакты, расположенные параллельно друг другу и соединенные гибким токопроводящим элементом с другим выводом, отличающийся тем, что, с целью повыше}шя надежности работы, он снабжен узлом запаздывания, выполненным в виде жесткой тяги, двух промежуточных рычагов, одноплечего и двуплечего, и передающего рычага, подвижные главный и дугогасительный контакты закреплены на подвижных осях, причем подвижная ось дугогасительного контакта закреплена на одном конце тяги, на втором конце которой закреплена другая подвижияя ось, соидипеипая с одноплечим промежуточным рычагом, uiapiiiipno соединенным с одннм концом двуплечего пормежуточного рычага, точка оноры которого закреплена па неподвпжной опоре е помощью шарнпра, а другой конец двуплечего рычага через передающпй рычаг еоедпнен с подвижной с осью главного контакта.

2. Выключатель но н. 1, отличаюгцпйся тем, что копец передающего рычага, соединенный с двуплечим рычагом, выполнен с пазом, а конец двуплечего рычага енабжен шипом, расположенным в упомянутом :таз причем дл;;иа паза Оольпте диаметра щипа на 1/3 хода оси главных контактов.

Иеточннки ннформацнн, принятые но внимание при эксиертизе L Патент США № 3662134, кл. 200-146, 1972.

2.Патент ФРГ № 1807231, кл. П 01 Н 77/10, 1974.

3.Выключатель серии «Otomax фирмы «SACE, Италия (TN2 384/6 CAT. 3-04),

1972.

&
