Система отбора воздуха из осевого компрессора Советский патент 1979 года по МПК F04D29/70

Изобретение относится к области компрассоростроения, в частности к системам отбора воздуха из осевого комирессора.

Известиа система отбора .воздуха из осевого компрессора, содержащая отводящий патрубок, сообщен-ный с проточной частью компрессора каналом, выполненным в его корпусе i.

Однако при таком .вьшолнении, обеспечила юпд ем локальный отбор воздуха, появляется окружная неравномерность параметров .воздуха за ко.мпреос-ором, что отрицательно сказывается на экономичности элементов, расположенных за компрессором.

Известна также оистем.а отбора воздуха из осевого .компрессора, содержап1ая кольцевую камеру с отводящим пат1рубком, сообщенную с проточной частью компрессора каналом, вы.пол.ненным в его корпусе 2.

При таком выполнении системы в компрессорах, работающих .в услов.)1ях запыленности, не .обеспечивается .необходимая тота отб.ираемого воздуха.

Цель изобретения - повыщенпе чистоты отбираемого воздуха путем экра«ирова ия ЗО.НЫ концентрации пыли.

Эта цель достигается тем, что капал выполнен на участке корпуса с пентральным углом, равным 250-270°, н расположен со стороны отводящего патрубка.

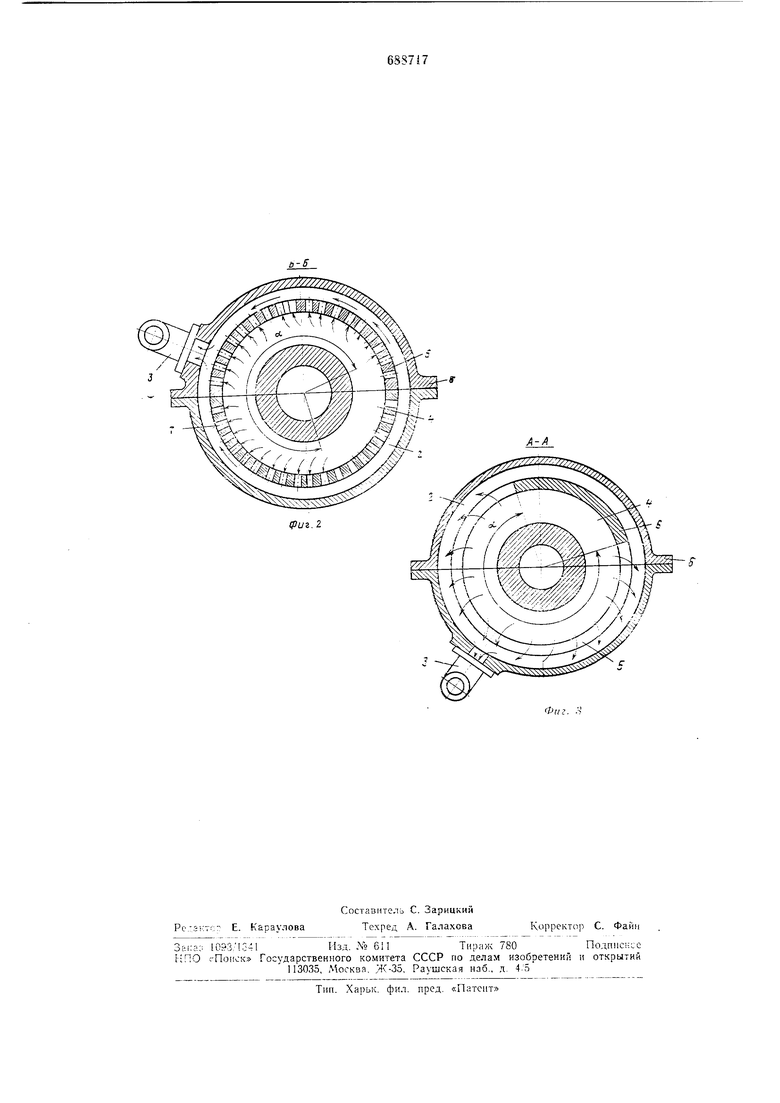

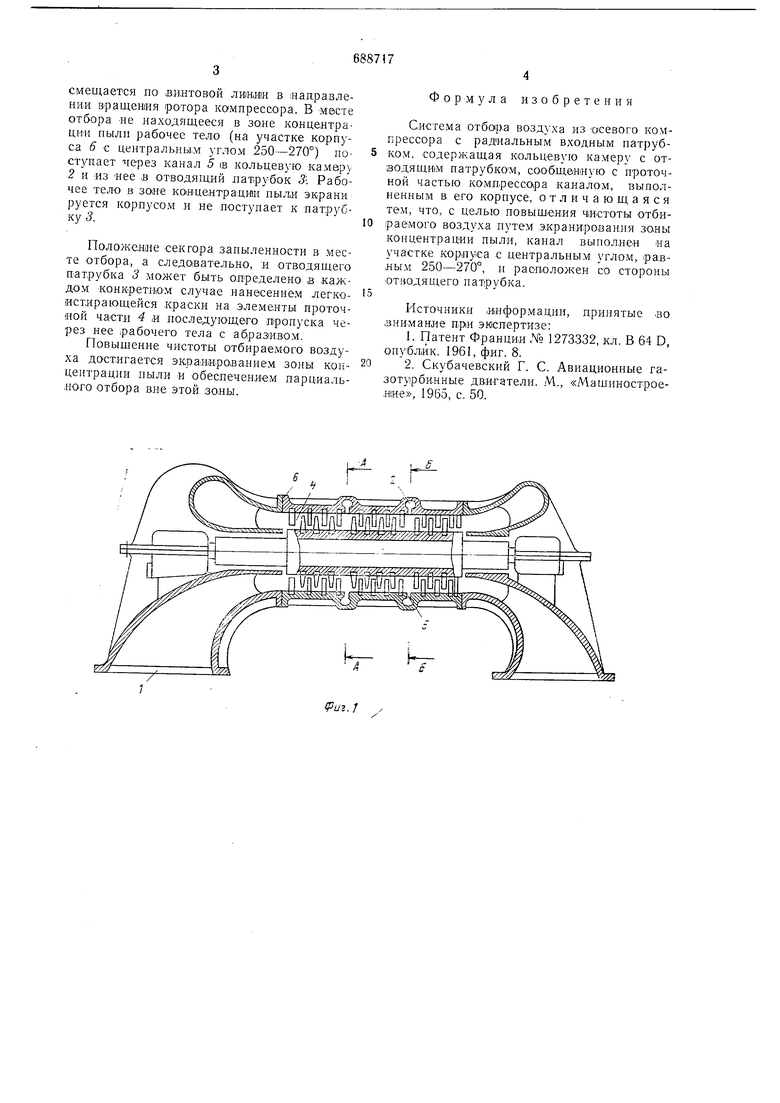

На фиг. 1 представлен осевой кшмпрсссор с радиальным входным патрубком, имеющий три варианта системы отбора воздуха, выполнеппой согласно дашюму .изобретению; на ф.иг. 2 дано сечение А-Л з ф.иг. 1; на фиг. 3 - сечение Б-Б на фиг. ).

Си.стема отбора воздуха из осевого компрессора с радиальным .вхо.д1ным патрубком / содержлт кольцевую камеру 2 с отводящ.им патрубком 3, сообщенную с npoTO4 ioi i частью 4 компрессора ка.налом 5, выпол.ненным в корпусе 6. Канал 5 сделал ;i т участке корпуса 6 с централь}1ым углом

5 а 250-г270° и расположен со стороны отводящего патрубка 5. Канал 5 может быть выполнен в впде П1ел«, ор.пентироваиной з о.кружном направлен:и.и (фиг. 2) .ил.и в отдельных отверстий 7 (ф.иг. 3).

Пр.и работе компрессора зппылеп.пыГ воздух проходит входной патрубок J и постлпает в проточную часть 4 компрессора. В патрубке / под действием поюрпношпых

5 сил частицы пыли сепарируются в зопу : центральным углом 90-110°, середппа которого расположена диа мстрально противоположно оси патрубка. Далее по мере д.в1тжения рабочего тела в проточной част

0 4 компрессора зона концентрации пыли

смещается по винтовой лиини в направлении Враи ения ротора компрессора. В месте отбора не находящееся в зоне концентраци и пыли рабочее тело (на участке корпуса 6 с центральны.м углом 250-270°) поступает через канал 5 ш кольцевую камеру 2 и |Из нее в отводящий латрубок . Рабочее тело в зоне ковцентрадви пыли экрани руется корпусом и не поступает к патрубку 5.

Положение сектора запыленности в месте отбора, а следовательно, :и отводящего цатрубка 3 может быть определено в каждом конкретном случае нанесением легкоистирающейся краски на элементы проточной части 4 и носледующего пропуска через нее рабочего тела с абразивом.

Повыщение чистоты отбираемого воздуха достигается экранированием зоны KOJIцентрации иыли и обеспечением парциаль,ного отбора вне этой зоны.

Формула изобретения

Система отбар.а воздуха из осевого компрессора с радиальным входным патрубком, содержащая кольцев ю камеру с отводящим патрубком, сообщенную с проточной частью компрессора каналом, выполненным в его корпусе, отличающаяся тем, что, с целью иовыщения чистоты отбираемого воздуха путем акраиирования зоны концентрации пыли, канал выполнен на участке корпуса с центральным углом, равным 250-270°, и расположен со стороны отводящего патрубка.

Источники информации, принятые .во внимание при эиспертизе:

1.Патент Франции № 1273332, кл. В 64 D, опублик. 1961, фиг. 8.

2.Скубачевский Г. С. Авиационные газотурбинные двигатели. М., «МащиностроеН1ие, 1965, с. 50.
