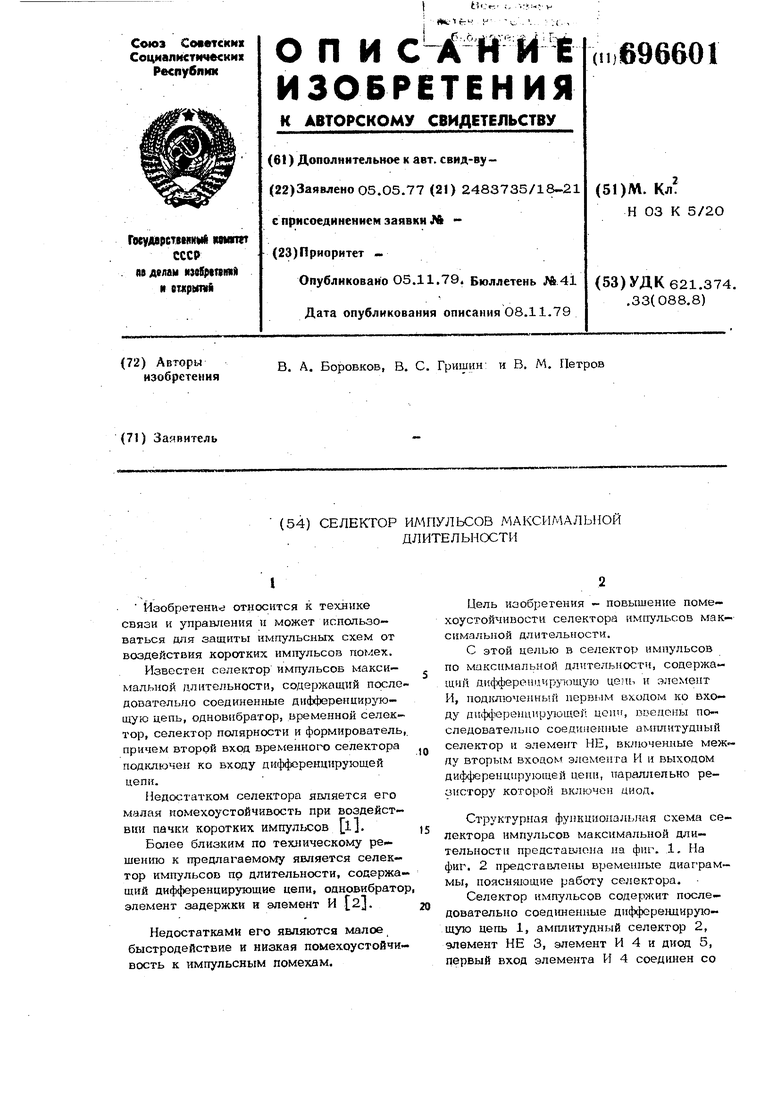

Селектор импульсов максимальной длительности Советский патент 1979 года по МПК H03K5/20

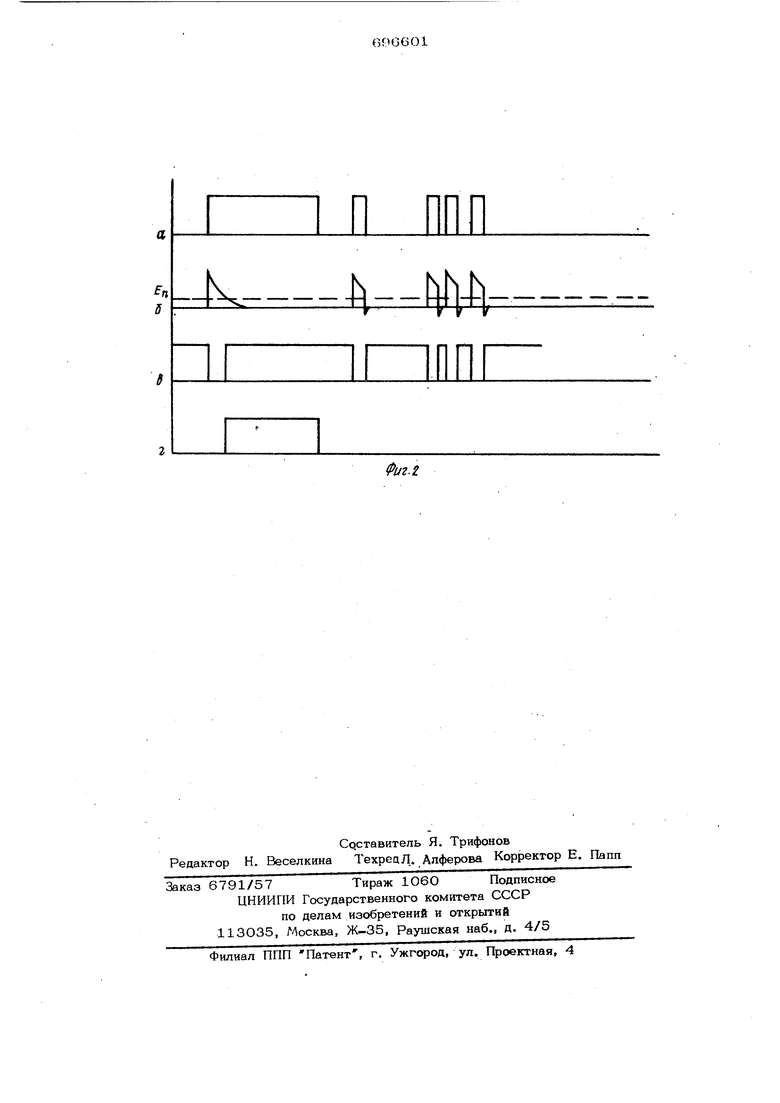

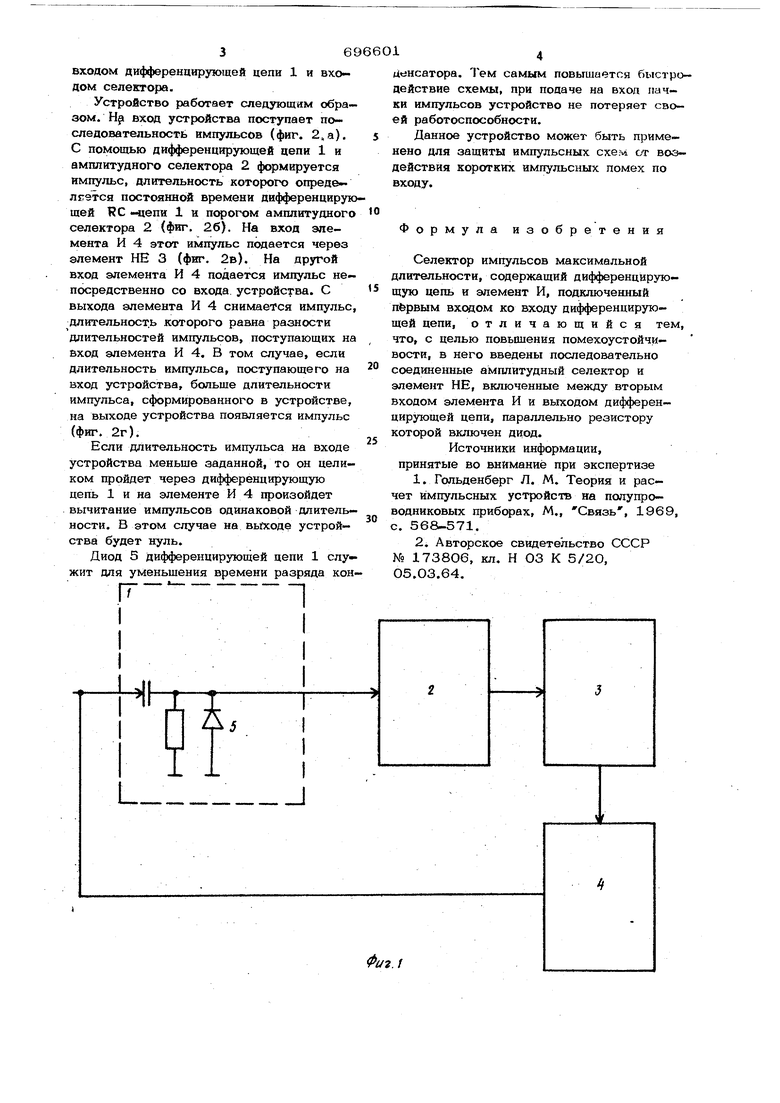

входом дифференцирующей цепи 1 и вхо- дом селектора. Устройство работает следующим образом. Нр вход устройства поступает последовательность импульсов (фиг. 2,а). С помощью дифференцирующей цепи 1 и амплитудного селектора 2 формируется импульс, длительность которого опреде лгэтся постоянной времени дифференцирую щей RC -нхепи 1 и порогом амплитудного селектора 2 (фиг. 26). На вход элемента И 4 этот импульс подается через элемент НЕ 3 (фиг. 2в). На другой вход элемента И 4 подается импульс непосредственно со входа устройства. С выхода элемента И 4 снимается импульс длительности которого равна разности длительностей импульсов, поступающих на Вход элемента И 4. В том случае, если длительность импульса, поступающего на вход устройства, больше длительности импульса, сформированного в устройстве, на выходе устройства появляется импульс (фиг. 2г). Если длительность импульса на входе устройства меньше заданной, то он целиком пройдет через дифференцирующую цепь 1 и на элементе И 4 произойдет вычитание импульсов одинаковой длительности. В этом случае на выходе устройства будет нуль. Диод 5 дифференцирующей цепи 1 служит для уменьшения времени разряда кон .п--- -п 6 1 ценсатора. Тем самь{м повышается быстродействие схемы, при подаче на вход лачки импульсов устройство не потеряет своей работоспособности. Данное устройство может быть применено для защиты импульсных схем от воздействия коротких импульсных помех по входу. Формула изобретени Селектор импульсов максимальной длительности, содержащий дифференцирующую цепь и элемент И, подключенный первым входом ко входу дифференцирующей цепи, отличающийся тем, что, с целью повышения помехоустойчивости, в него введены последовательно соединенные амплитудный селектор и элемент НЕ, включенные между вторым входом элемента И и выходом дифференцирующей цепи, параллельно резистору которой включен диод. Источники информации, принятые во внимание при экспертизе 1.Гольденберг Л. М. Теория и расчет импульсных устройств на полупроводниковых приборах, М., Связь, 1969, с. 568-571. 2.Авторское свидетельство СССР № 173806, кл. Н 03 К 5/20, 05.03.64.
