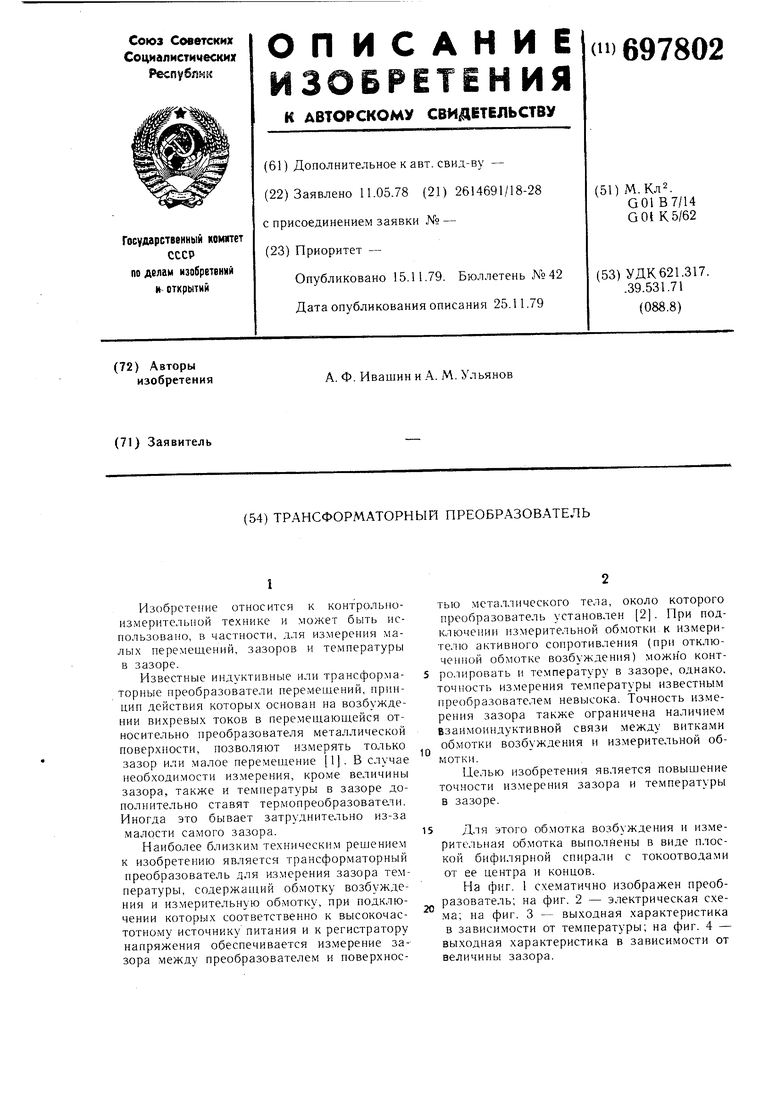

Трансформаторный преобразователь Советский патент 1979 года по МПК G01B7/14 G01K5/26

i

Изобретение относится к контрольноизмерительной технике и может быть иснользовано, в частности, для измерения малых перемеидений, зазоров и температуры в зазоре.

Известные индуктивные или трансформаторные преобразователи перемещений, принцип действия которых основан на возбуждении вихревых токов в перемещающейся относительно преобразователя металлической поверхности, позволяют измерять только зазор или малое перемещение 1. В случае необходимости измерения, кроме величины зазора, также и температуры в зазоре дополнительно ставят термопреобразоватети. Иногда это бывает затруднительно из-за малости самого зазора.

Наиболее близким техническим рещением к изобретению является трансформаторный преобразователь для измерения зазора температуры, содержащий обмотку возбуждения и измерительную обмотку, при подключении которых соответственно к высокочастотному источнику питания и к регистратору напряжения обеспечивается измерение зазора между преобразователем и поверхностью металлического тела, около которого преобразователь установлен 2. При подключе1 ии измерительной обмотки к измерителю активного сопротивления (при отключенной обмотке возбуждения) можно контролировать и температуру в зазоре, однако, точность измерения температуры известным преобразователем невысока. Точность измерения зазора также ограничена наличием взаимоиндуктивной связи между витками обмотки возбуждения и измерительной обмотки.

Целью изобретения является повыщение точности измерения зазора и температуры в зазоре.

Для этого обмотка возбуждения и измерительная обмотка выполнены в виде плоской бифилярной спирали с токоотводами от ее центра и концов.

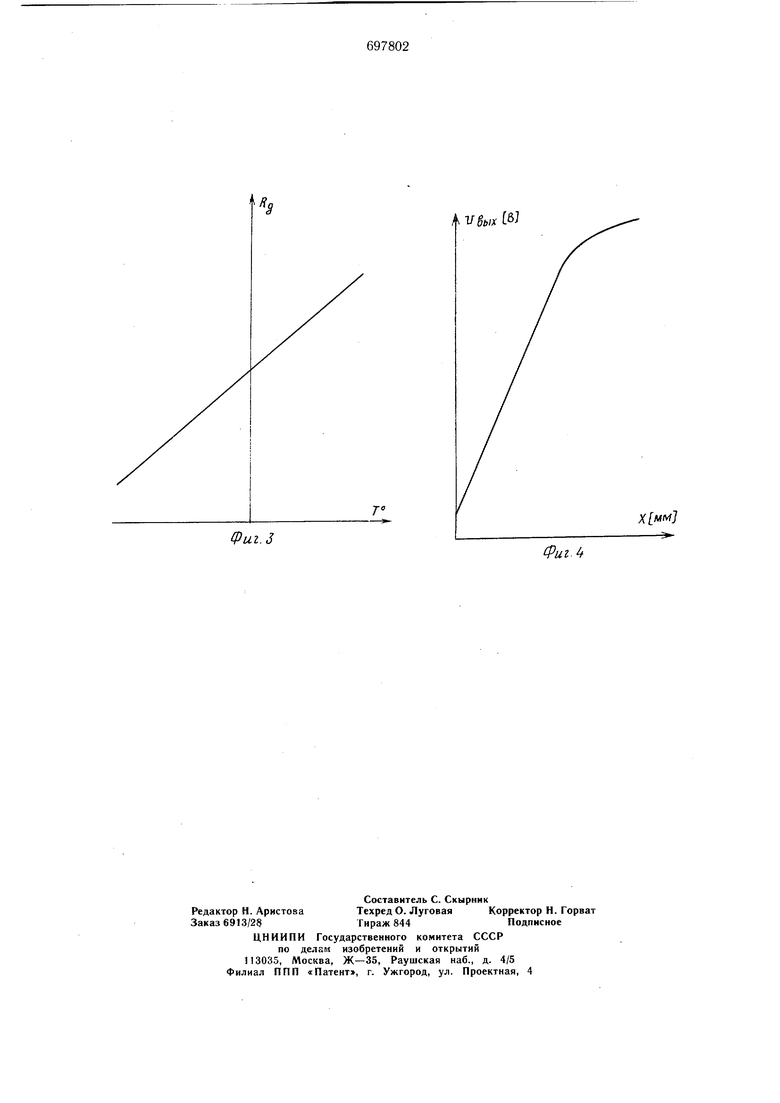

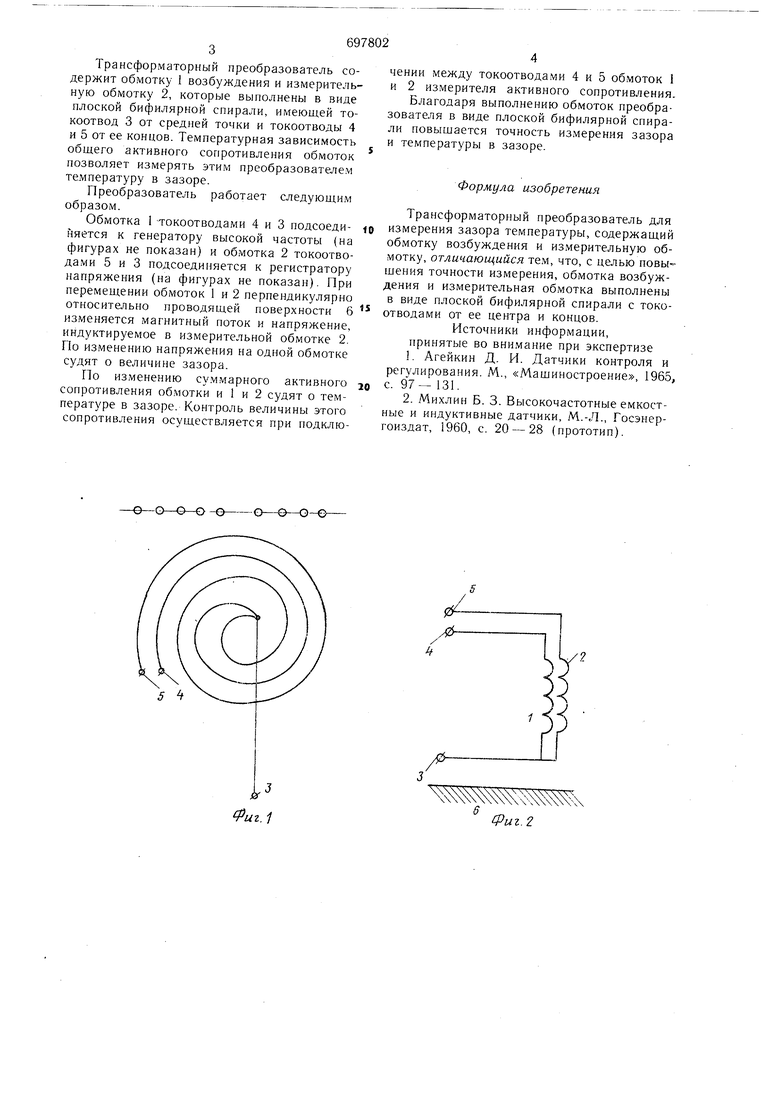

На фиг. 1 схематично изображен преобразователь; на фиг. 2 - электрическая схема; на фиг. 3 - выходная характеристика в зависимости от температуры; на фиг. 4 - выходная характеристика в зависимости от величины зазора. Трансформаторный преобразователь содержит обмотку 1 возбуждения и измерительную обмотку 2, которые выполнены в виде плоской бифилярной спирали, имеющей токоотвод 3 от средней точки и токоотводы 4 и 5 от ее концов. Температурная зависи.мость o6uierG активного сопротивления обмоток позволяет измерять этим преобразователем температуру в зазоре. Преобразователь работает следующим образом. Обмотка 1 токоотводами 4 и 3 подсоединяется к генератору высокой частоты (на фигурах не показан) и обмотка 2 токоотводами 5 и 3 подсоединяется к регистратору напряжения (на фигурах не показан). При перемещении обмоток 1 и 2 перпендикулярно относительно проводящей поверхности 6 изменяется магнитный поток и напряжение, индуктируемое в измерительной обмотке 2. По изменению напряжения на одной обмотке судят о величине зазора. По изменению су.м.марного активного сопротивления об.мотки и 1 и 2 судят о температуре в зазоре. Контроль величины этого сопротивления осуществляется при подключении между токоотводами 4 и 5 обмоток 1 и 2 измерителя активного сопротивления. Благодаря выполнению обмоток преобразователя в виде плоской бифилярной спирали повышается точность измерения зазора и температуры в зазоре. Формула изобретения Трансформаторный преобразователь для измерения зазора температуры, содержащий обмотку возбуждения и измерительную об.мотку, отличающийся те.м, что, с целью повышения точности измерения, обмотка возбуждения и измерительная обмотка выполнены в виде плоской бифилярной спирали с токоотводами от ее центра и концов. Источники информации, принятые во внимание при экспертизе . Агейкин Д. И. Датчики контроля и регулирования. М., «Мащиностроение, 1965, с. 131. 2. Михлин Б. 3. Высокочастотные емкостные и индуктивные датчики, М.-Л., Госэнергоиздат, I960, с. 20 - 28 (прототип).

А

(риг. 2

S

Фиг.З

T/fo,xC6

Фиг.
