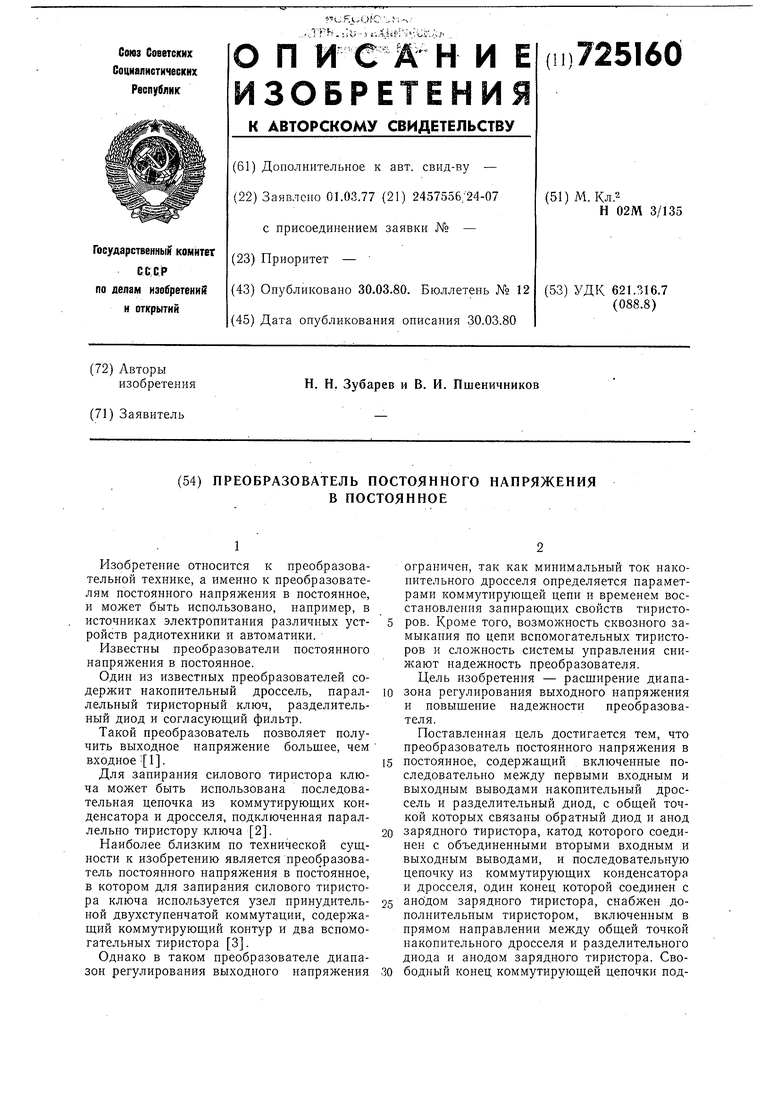

Преобразователь постоянного напряжения в постоянное Советский патент 1980 года по МПК H02M3/135

1

Изобретение относится к преобразовательной технике, а именно к преобразователям постоянного напряжения в постоянное, и может быть использовано, например, в источииках электропитания различных устройств радиотехники и автоматики.

Известны преобразователи постоянного напряжения в постоянное.

Один из известных преобразователей содержит накопительный дроссель, параллельный тиристорный ключ, разделительный диод и согласующий фильтр.

Такой преобразователь позволяет получить выходное напряжение большее, чем входное .

Для запирания силового тиристора ключа может быть использована последовательная цепочка из коммутирующих конденсатора и дросселя, подключенная параллельно тиристору ключа 2.

Наиболее близким по технической сущности к изобретению является преобразователь постоянного напряжения в постоянное, в котором для запирания силового тиристора ключа используется узел принудительной двухступенчатой коммутации, содержащий коммутирующий контур и два вспомогательных тиристора 3.

Однако в таком преобразователе диапазон регулирования выходного напряжения

ограничен, так как минимальный ток накопительного дросселя определяется параметрами коммутирующей цепи и времеием восстановления запирающих свойств тиристоров. Кроме того, возможность сквозного замыкания по цепи вспомогательных тиристоров и сложность системы управления снижают надежность преобразователя.

Цель изобретения - расширение диапазона регулирования выходного напряжения и повышение надежности преобразователя.

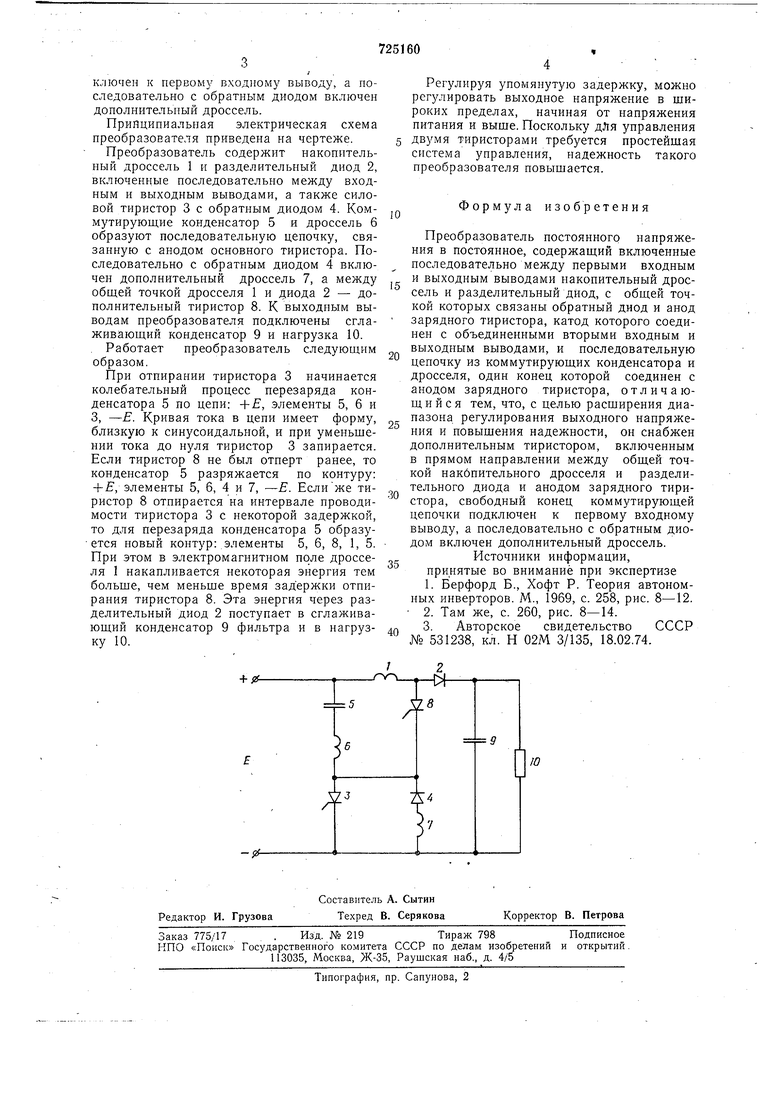

Поставленная цель достигается тем, что преобразователь постоянного напряжения в

постоянное, содержащий включенные последовательио между первыми входным и выходным выводами накопительный дроссель и разделительный диод, с общей точкой которых связаны обратный диод и апод

зарядного тиристора, катод которого соединен с объединенными вторыми входным и выходным выводами, и последовательную цепочку из коммутирующих конденсатора и дросселя, один конец которой соединен с

анодом зарядного тиристора, снабжен дополнительным тиристором, включенным в прямом направлении между общей точкой накопительного дросселя и разделительного диода и анодом зарядного тиристора. Свободный конец коммутирующей цепочки под
