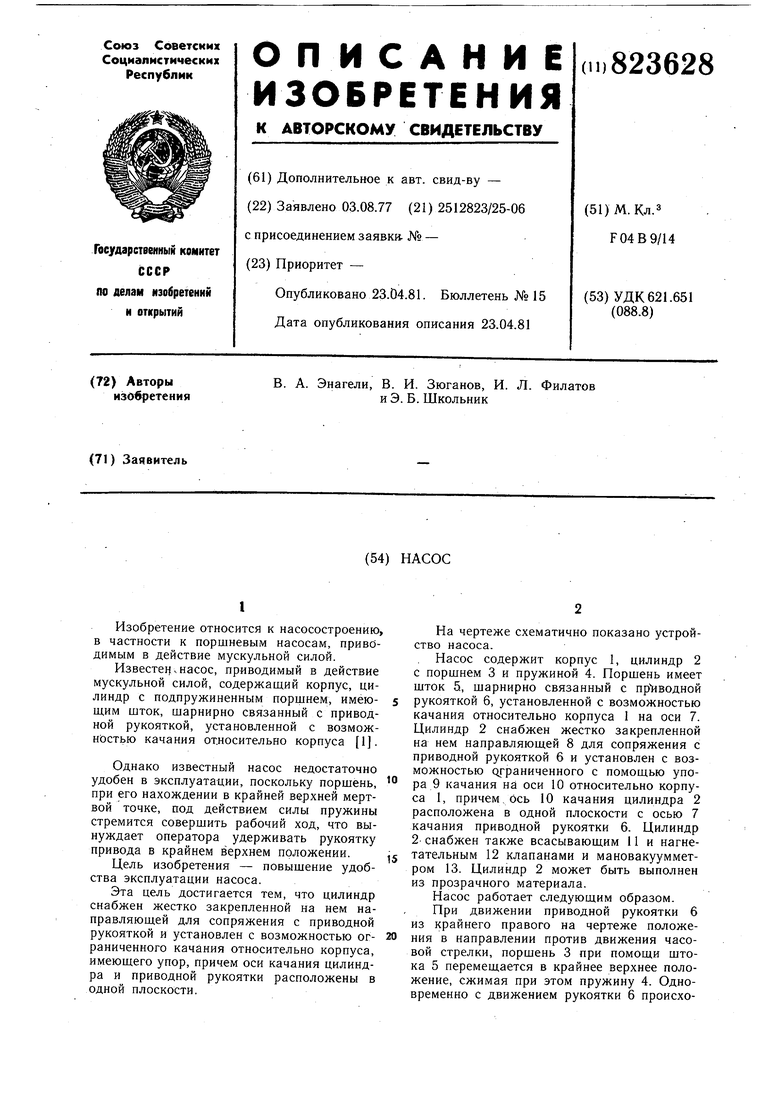

Насос Советский патент 1981 года по МПК F04B9/14

(54) НАСОС

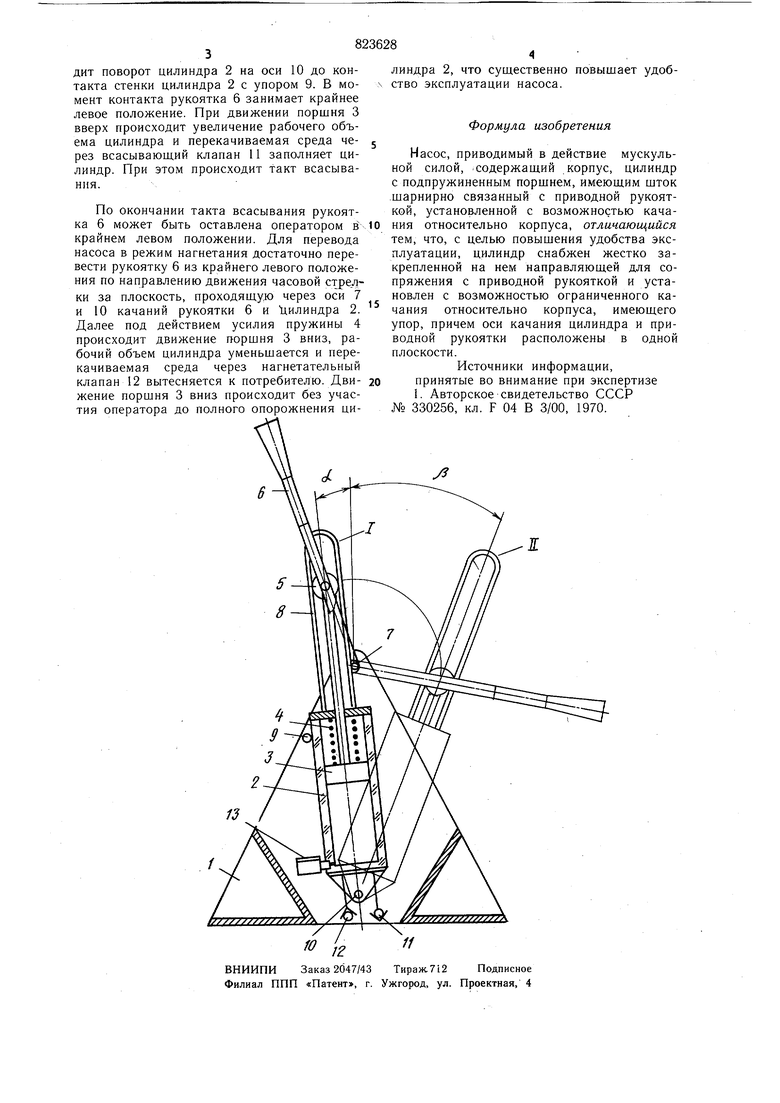

Изобретение относится к насосостроению, в частности к поршневым насосам, приводимым в действие мускульной силой. Известен насос, приводимый в действие мускульной силой, содержащий корпус, цилиндр с подпружиненным поршнем, имеюшим шток, шарнирно связанный с приводной рукояткой, установленной с возможностью качания относительно корпуса 1. Однако известный насос недостаточно удобен в эксплуатации, поскольку поршень, при его нахождении в крайней верхней мертвой точке, под действием силы пружины стремится совершить рабочий ход, что вынуждает оператора удерживать рукоятку привода в крайнем верхнем положении. Цель изобретения - повышение удобства эксплуатации насоса. Эта цель достигается тем, что цилиндр снабжен жестко закрепленной на нем направляюшей для сопряжения с приводной рукояткой и установлен с возможностью ограниченного качания относительно корпуса, имеюшего упор, причем оси качания цилиндра и приводной рукоятки расположены в одной плоскости. На чертеже схематично показано устройство насоса. Насос содержит корпус 1, цилиндр 2 с поршнем 3 и пружиной 4. Поршень имеет шток 5, шарнирно связанный с приводной рукояткой 6, установленной с возможностью качания относительно корпуса 1 на оси 7. Цилиндр 2 снабжен жестко закрепленной на нем направляющей 8 для сопряжения с приводной рукояткой 6 и установлен с возможностью ограниченного с помощью упора 9 качания на оси 10 относительно корпуса 1, причем. Ось 10 качания цилиндра 2 расположена в одной плоскости с осью 7 качания приводной рукоятки 6. Цилиндр 2 снабжен также всасывающим 11 и нагнетательным 12 клапанами и мановакуумметром 13. Цилиндр 2 может быть выполнен из прозрачного материала. Насос работает следующим образом. При движении приводной рукоятки 6 из крайнего правого на чертеже положения в направлении против движения часовой стрелки, порщень 3 при помощи штока 5 перемещается в крайнее верхнее положение, сжимая при этом пружину 4. Одновременно с движением рукоятки 6 происхо
