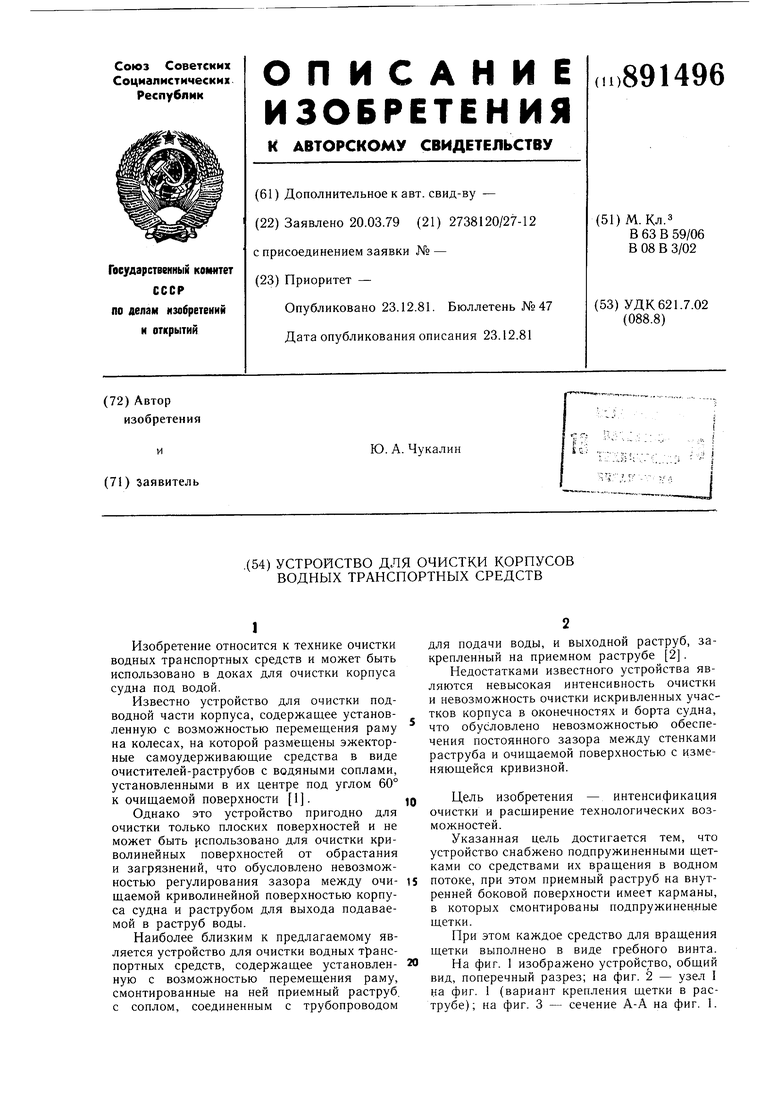

.(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ КОРПУСОВ водных ТРАНСПОРТНЫХ СРЕДСТВ

1

Изобретение относится к технике очистки водных транспортных средств и может быть использовано в доках для очистки корпуса судна под водой.

Известно устройство для очистки подводной части корпуса, содержащее установленную с возможностью перемещения раму на колесах, на которой размещены эжекторные самоудерживающие средства в виде очистителей-раструбов с водяными соплами, установленными в их центре под углом 60° к очищаемой поверхности 1.

Однако это устройство пригодно для очистки только плоских поверхностей и не может быть использовано для очистки криволинейных поверхностей от обрастания и загрязнений, что обусловлено невозможностью регулирования зазора между очи- и щаемой криволинейной поверхностью корпуса судна и раструбом для выхода подаваемой в раструб воды.

Наиболее близким к предлагаемому является устройство для очистки водных транспортных средств, содержащее установлен- 20 ную с возможностью перемещения раму, смонтированные на ней приемный раструб, с соплом, соединенным с трубопроводом

для подачи воды, и выходной раструб, закрепленный на приемном раструбе 2.

Недостатками известного устройства являются невысокая интенсивность очистки и невозможность очистки искривленных участков корпуса в оконечностях и борта судна, что обусловлено невозможностью обеспечения постоянного зазора между стенками раструба и очищаемой поверхностью с изменяющейся кривизной.

Цель изобретения - интенсификация очистки и расщирение технологических возможностей.

Указанная цель достигается тем, что устройство снабжено подпружиненными щетками со средствами их вращения в водном потоке, при этом приемный раструб на внутренней боковой поверхности имеет карманы, в которых смонтированы подпружинен ные щетки.

При этом каждое средство для вращения щетки выполнено в виде гребного винта.

На фиг. 1 изображено устройство, общий вид, поперечный разрез; на фиг. 2 - узел I на фиг. 1 (вариант крепления щетки в раструбе); на фиг. 3 - сечение А-А на фиг. 1.

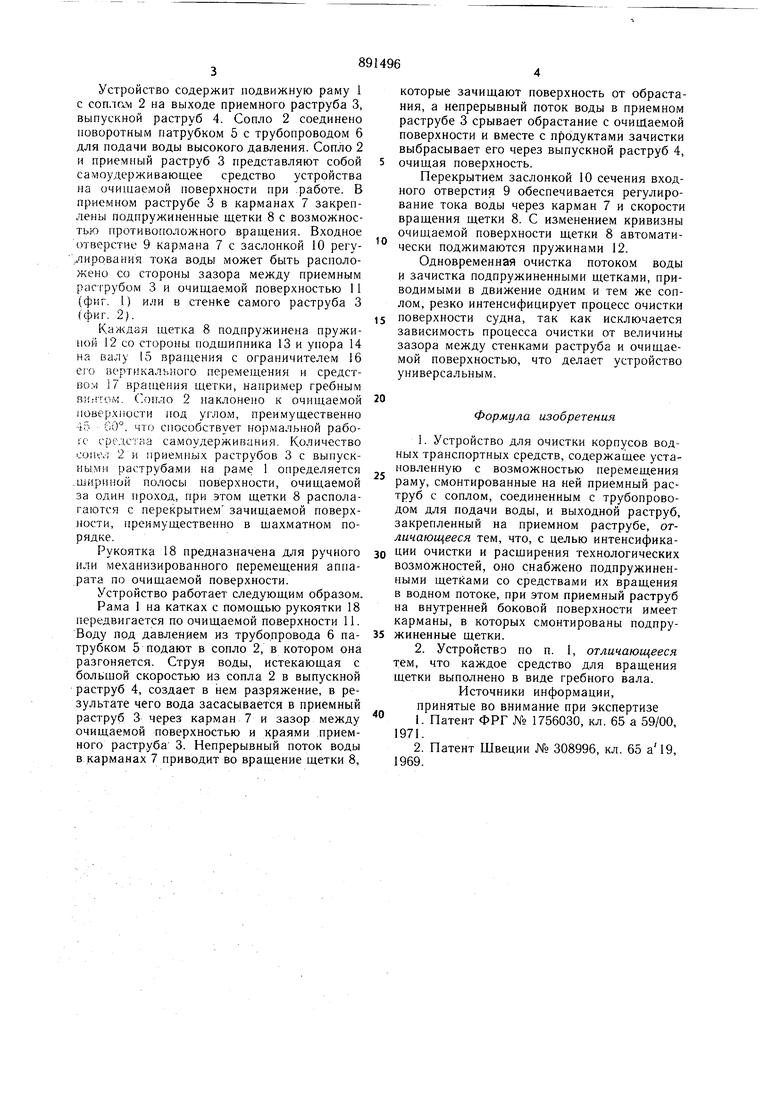

Устройство содержит подвижную раму 1 с соплгхм 2 на выходе приемного раструба 3, выпускной раструб 4. Сопло 2 соединено поворотным патрубком 5 с трубопроводом б для подачи воды высокого давления. Сопло 2 и приемный раструб 3 представляют собой самоудерживающее средство устройства на очищаемой поверхности при .работе. В приемном раструбе 3 в карманах 7 закреплены подпружиненные щетки 8 с возможностью противоположного вращения. Входное отверстие 9 кармана 7 с заслонкой 10 регулирования тока воды может быть расположено со стороны зазора между приемным раструбом 3 и очищаемой поверхностью 11 {фиг. 1) или в стенке самого раструба 3 (ериг. 2).

Каждая щетка 8 подпружинена пружипой 12 со стороны подщипника 13 и упора 14 на валу 15 вращения с ограничителем 16 его вертикального перемещения и средством 17 вращения щетки, например гребным BJifiTOM. С.опло 2 наклонено к очищаемой поверхности под углом, преимущественно 45 60°. что способствует нормальной работе средстаа самоудерживания. Количество сопел 2 и приемных раструбов 3 с выпускными раструбами на раме 1 определяется .шнриной полосы поверхности, очищаемой за один проход, при этом щетки 8 располагаются с перекрытием зачищаемой поверхности, преимущественно в щахматном порядке.

Рукоятка 18 предназначена для ручного или механизированного перемещения аппарата по очищаемой поверхности.

Устройство работает следующим образом.

Рама 1 на катках с помощью рукоятки 18 передвигается по очищаемой поверхности 11. Воду под давлением из трубопровода 6 патрубком 5 подают в сопло 2, в котором она разгоняется. Струя воды, истекающая с больщой скоростью из сопла 2 в выпускной раструб 4, создает в нем разряжение, в результате чего вода засасывается в приемный раструб 3 через карман 7 и зазор между очищае.мой поверхностью и краями приемного раструба 3. Непрерывный поток воды в карманах 7 приводит во вращение щетки 8,

которые зачищают поверхность от обрастания, а непрерывный поток воды в приемном раструбе 3 срывает обрастание с очищаемой поверхности и вместе с продуктами зачистки выбрасывает его через выпускной раструб 4, очищая поверхность.

Перекрытием заслонкой 10 сечения входного отверстия 9 обеспечивается регулирование тока воды через карман 7 и скорости вращения щетки 8. С изменением кривизны очищаемой поверхности щетки 8 автоматически поджимаются пружинами 12.

Одновременная очистка потоком воды и зачистка подпружиненными щетками, приводимыми в движение одним и тем же соплом, резко интенсифицирует процесс очистки поверхности судна, так как исключается зависимость процесса очистки от величины зазора между стенка-ми раструба и очищаемой поверхностью, что делает устройство универсальным.

Формула изобретения

Источники информации, принятые во внимание при экспертизе

2.Патент Швеции № 308996, кл. 65 а19, 1969.
