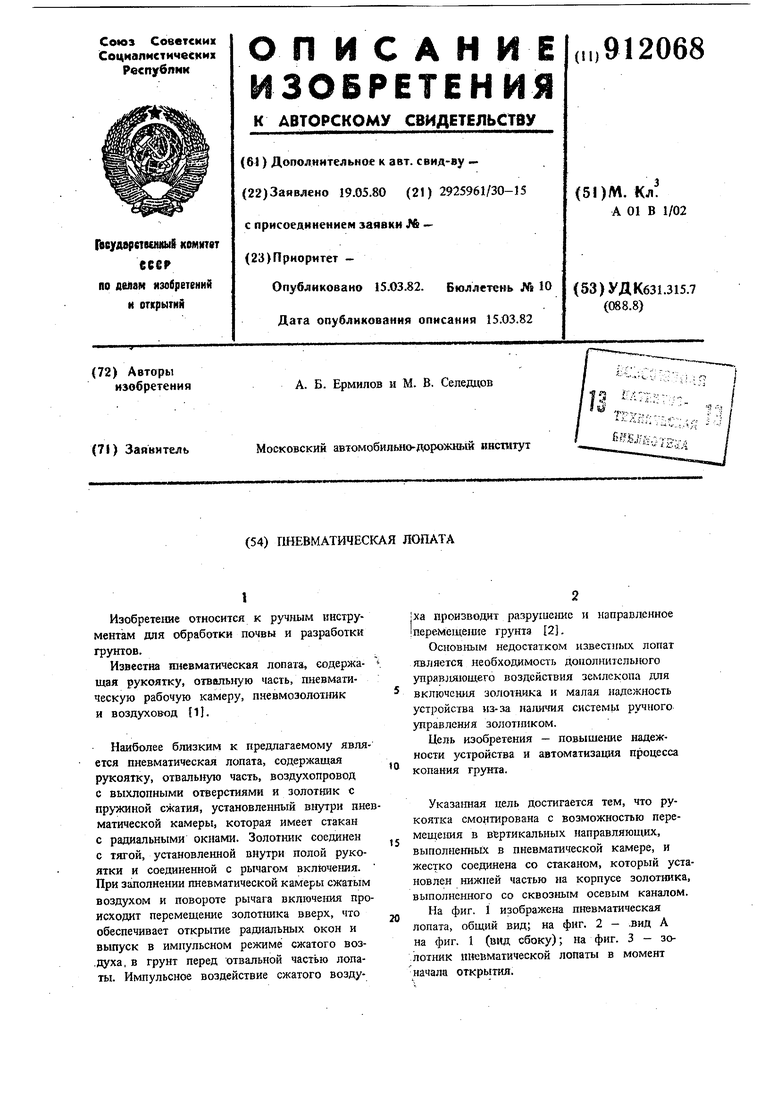

Пневматическая лопата Советский патент 1982 года по МПК A01B1/02

(54) ПНЕВМАТИЧЕСКАЯ ЛОПАТА

1

Иэо6рете1ше относится к руч11ым инструментам для обработки почвы и разработки грунтов.

Известна т1евматическая лопата, содержащая рукоятку, отвальную часть, пневматическую рабочую камеру, пяевмозолотпик и воздуховод {Ц.

Наиболее близким к предлагаемому является пневматическая лопата, содержащая рукоятку, отвальную часть, воздухопровод с выхлопными отверстиями и золотдак с пружиной сжатия, установленный внутри пневматической камеры, которая имеет стакан с радиальными окнами. Золотник соединен с тягой, установленной внутри полой рукоятки и соединенной с рычагом вклгоче1шя. При заполнении пневматической камеры сжатым воздухом и повороте рычага включения происходит перемещение золопшка вверх, что обеспечивает открытие радиальных окон и выпуск в импульсном режиме сжатого воз,духа, в грунт перед отвальной частью лопаты. Импульсное воздействие сжатого воздуха производит разрушение и направленное перемеще1ше грунта 2.

Основным недостатком известных лопат является необходимость дополнительного управляющего воздействия землекопа для включешш золотника и малая надеж}1ость устройства из-за наличия системы ручного управления золот1шком.

Цель изобретения - повышение надежности устройства и автоматизация процесса копания грунта.

Указанная цель достигается тем, что рукоятка смонтирована с возможностью перемеще1.шя в вертикальных направляющих, выполненных в пневматической камере, и жестко соединена со стаканом, который установлен нижней частью на корпусе золотника, выполненного со CKBO3tn)iM осевым каналом.

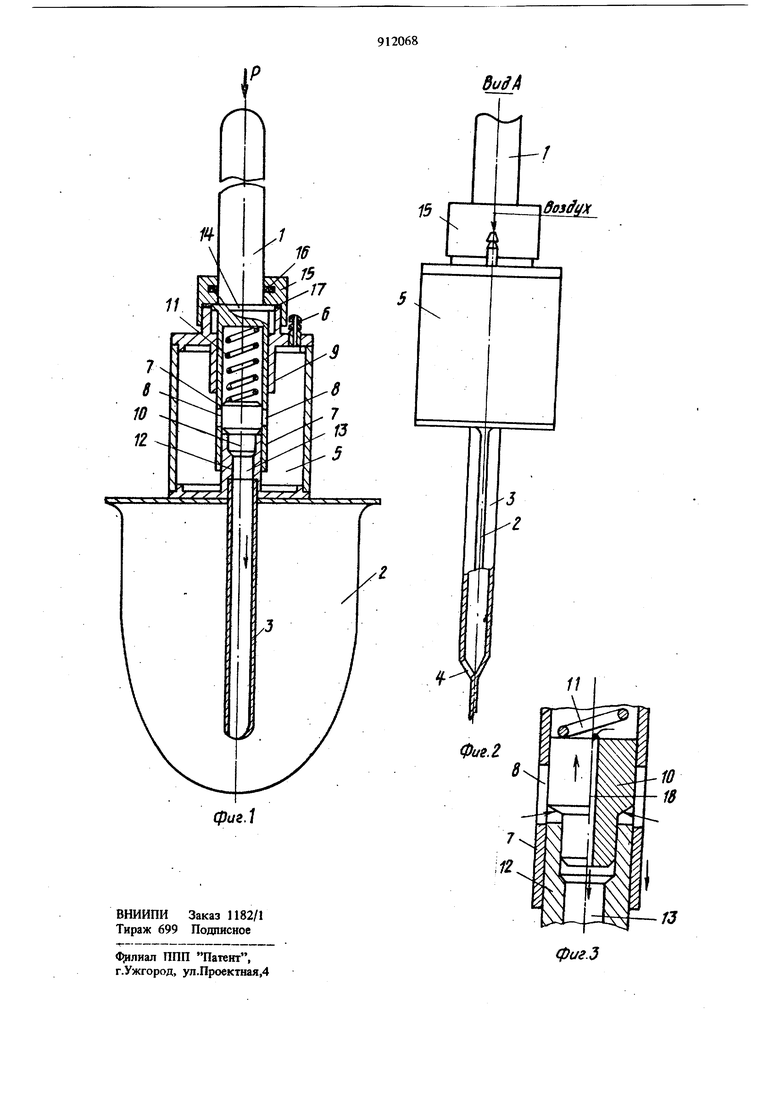

На фиг. 1 изображена пневматическая лолата, общий вид; на фиг. 2 - .вид А на фиг. 1 (ввд сбоку); на фиг. 3 - золотник пневматической лопаты в момент начала открытия. Пневматическая содержит рукоят ку 1 и отвальную часть 2, смонтированную на воздухопроводе 3, снабженном в нижней части выхлопными отверстиями 4. На овальной части 2 жестко закреплена пневматическая камера 5, соединенная штуцером 6 с источником сжатого воздуха, например, компрессором (на чертеже не показан). Рукоятка 1 жестко соединена со стаканом 7, снабженным радиальными окнами 8, и смон тирована с возможностью перемещения в вертикальных направляющих 9 пневматической камеры 5. Внутри стакана 7 размещен ступенчатый по длине золотник 10, между верхним торцом которого и дном стакана 7 установлена возвратная пружина сжатия 11. Стакан 7 установлен нижней частью с возможностью перемещения на корпусе 12 золотника 10. Корпус 12 жестко закреплен внутри пневматической камеры 5 и вьшолнен с осевым каналом 13, который соединен с воздухопроводом 3. Нижняя часть золотника 10 размещена внутри корпуса 12 Стакан 7 снабжен упорным выступом 14, который закрыт гайкой 15, снабженной сальником 16. Между гайкой 15 и пневматической камерой 5 установлена уплотняющая прокладка 17. Золотник 10 выполнен со сквозным осевым каналом 18. Гайка 15 установлена по резьбе на пневматической камере 5. Копание грунта пневматической лопатой осуществляется следующим образом. Усилием землекопа, например упором ноги в верхнюю кромку отвальной части 2 лопата внедряется в грунт. Одновременно пневматическая камера 5 заполняется сжатым воздухом под давлением 0,4-0,7 мПа.. Затем нажатием сверху на рукоятку 1 обеспечивается перемещение стакана 7 вниз и сжатие пруисины 11. Когда радилыаш окна 8 стакана 7 совмещаются с местом ступенчатого изменения диаметра золотника 10, давление сжатого воздуха в пневматиче кой камере 5 обеспечивает резкое перемещение золотника 10 вверх и дальнейшее сжатие пружины И. При этом воздух из полости стакана 7, расположенной над золотником 10, через сквозной осевой канал 18 вытесняется в воздухопровод 3. Выход части золотника 10 меньшего диаметра в крайней верхней точке из осевого канала 13 корпуса 12 соединяет пневматическую камеру 5 через радиальные окна 8 и осевой канал 13 с воздухопроводом 3. Сжатый воздух под давлением вытекает через выхлопные отверстия 4 за короткий промежуток времени, обеспечивая разрушение и направленное перемещение грунта. Затем под действием пружины 11 золотник 10 опускается вниз, перекрьшая осевой канал 13 и радиапьньсе окна 8, а пневматическая камера 5 вновь заполняется сжатым воздухом. Регулировка усилия Р срабатывания золотника 10 осуществляется подбором толщины уплотняющей прокладки 17. Использование изобретения обеспечивает автоматическое открытие золотника при нажатии на рукоятку пневматической лопаты, что повышает производительность земляных работ. Формула изобретения Пневматическая лопата, содержащая рукоятку, отвальную часть, воздухопровод с выхлопными отверстиями и золотник с пружиной сжатия, установленный в корпусе внутри пневматической камеры, которая имеет стакан с радаальными окнами, отличающаяся тем, что, с целью повышения надежности устройства и автоматизации процесса копания грунта, рукоятка смонтирована с возможностью перемещения в вертикальных направляющих, вьшолненных в пневматической камере, и жестко соединена со стаканом, который установлен нижней частью на корпусе золотника, выполненного со сквозным осевым каналом. Источники информации, принятые во внимание при экспертизе 1. Заявка Японии N 4816523, кл.86 (1) В 12, 1973. 2 Авторское свидетельство СССР № 560543, кл. А 01 В 1/02, 1975.
