Система охлаждения рентгеновской трубки Российский патент 2019 года по МПК H01J35/02 H05G1/02

Изобретение относится к области машиностроения и может быть использовано в системах охлаждения рентгеновских трубок.

Известна система охлаждения, содержащей цилиндрический бак, заполненный трансформаторным маслом до указателя уровня, масляный насос, подающий и отводящий маслопроводы с патрубками, электродвигатель, змеевик с патрубками стока и подачи воды, систему тепловой защиты (Техническое описание и инструкция по эксплуатации на передвижной рентгеновский промышленный аппарат «РУП-150/300-10» завода «Актюбрентген»).

Недостатками данной конструкции являются большие габариты, сложность конструкции и высокая стоимость.

Техническим результатом, на достижение которого направлено данное изобретение, является компактность системы охлаждения рентгеновской трубки с трехкамерным радиатором, предназначенной для поддержания оптимальной рабочей температуры рентгеновских трубок, надежность работы и низкая себестоимость.

Данный технический результат достигается с помощью системы охлаждения, содержащей корпус-кожух рентгеновской трубки, блок подачи и слива теплоносителя, блок впуска и слива охладителя, термоклапан охладителя и блок охлаждения, а согласно изобретению, охлаждение рентгеновской трубки осуществляют с помощью трехкамерного радиатора, содержащего сообщающиеся входную и выходную камеры теплоносителя и проходную камеру охладителя, представляющие собой коллекторно-трубчатую систему сообщения с двумя перегородками, разделяющими входную камеру теплоносителя, проходную камеру охладителя и выходную камеру теплоносителя.

При этом параллельно с циркуляцией теплоносителя осуществляется циркуляция охладителя через проходную камеру трехкамерного радиатора.

Охлаждение рентгеновской трубки осуществляется с помощью охладителя через теплоноситель, теплоноситель циркулирует между источником тепла и блоком охлаждения. Теплоноситель (трансформаторное масло) охлаждается посредством радиатора, который охлаждается охладителем (водой).

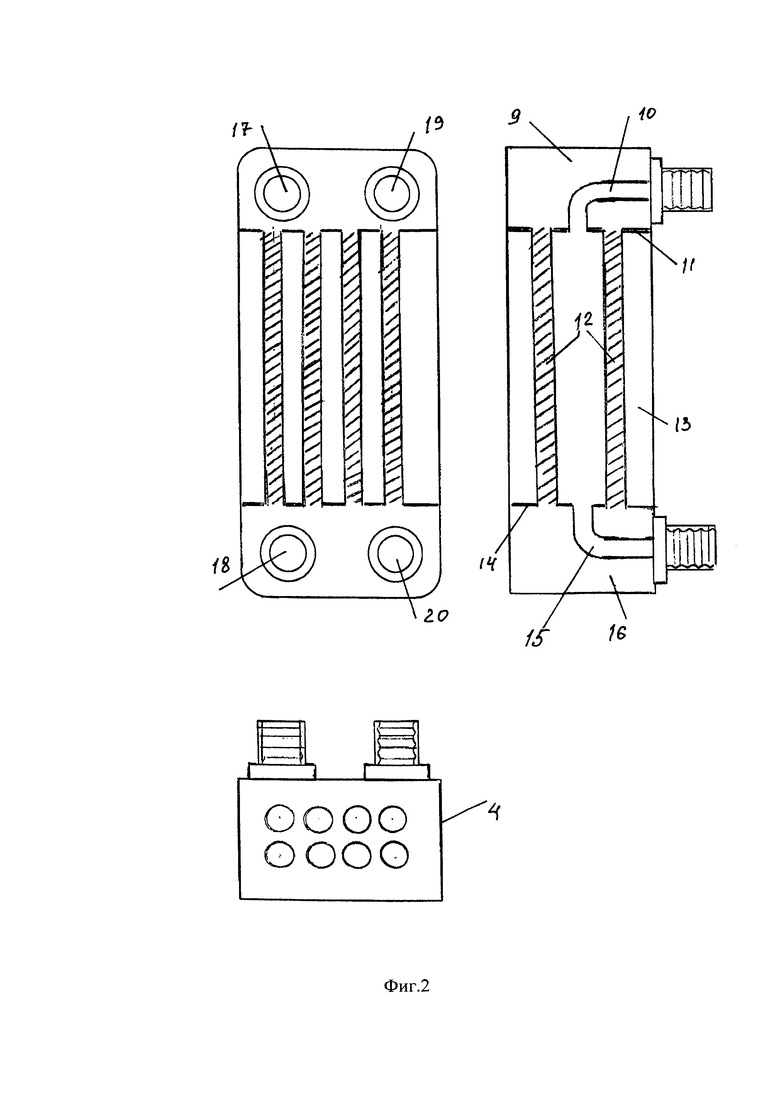

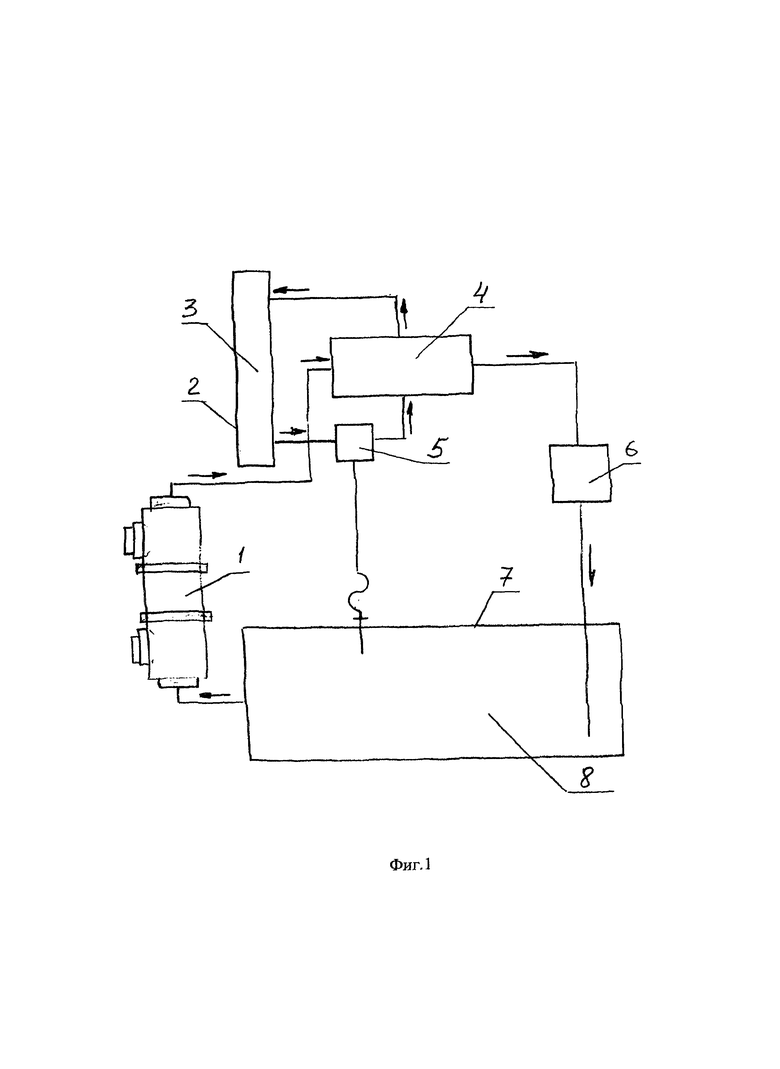

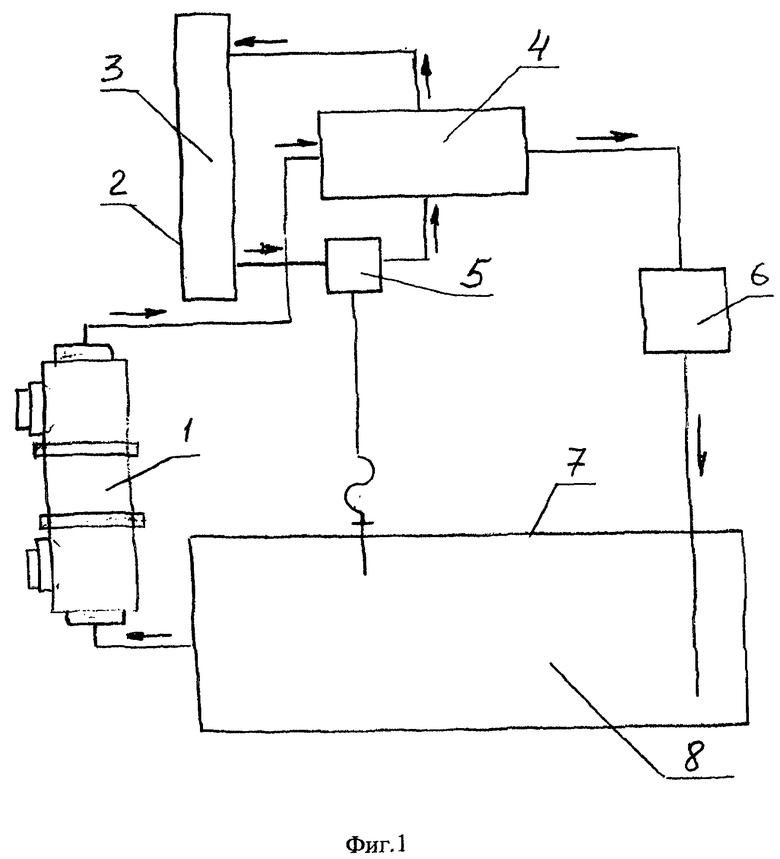

Изобретение поясняется чертежами. На фиг. 1 изображена функциональная схема системы охлаждения рентгеновских трубок с трехкамерной системой охлаждения. На фиг. 2 изображено устройство трехкамерного радиатора системы охлаждения.

Система охлаждения состоит из корпуса-кожуха рентгеновской трубки 1, блока впуска и слива охладителя 2, охладителя 3, трехкамерного радиатора 4, термоклапана охладителя 5, регулятора потока теплоносителя 6, блока подачи и слива теплоносителя 7, теплоносителя 8.

Конструкция трехкамерного радиатора охлаждения состоит из входной камеры теплоносителя 9, «Г»-образной трубки входа охладителя 10, перегородки, разделяющей вход теплоносителя и охладителя 11, трубок коллектора транзита теплоносителя 12, проходной камеры охладителя 13, перегородки, разделяющей выход теплоносителя и охладителя 14, «Г»-образной трубки выхода охладителя 15, выходной камеры теплоносителя 16, патрубка впуска охладителя 17, патрубка выпуска охладителя 18, патрубка впуска теплоносителя 19, патрубка выпуска теплоносителя 20.

Работа системы охлаждения рентгеновских трубок заключается в поддержании рабочих температур от +60°С до +85°С (для разных типов и моделей трубок) циркулирующим теплоносителем 8 из блока подачи и слива теплоносителя 7 в корпус-кожух рентгеновской трубки 1, в патрубок впуска теплоносителя 19 трехкамерного радиатора 4 входную камеру теплоносителя 9, далее через трубки коллектора транзита теплоносителя 12, проходящих сквозь проходную камеру охладителя 13 в выходную камеру теплоносителя 16, патрубок выпуска теплоносителя 20, регулятор потока теплоносителя 6 в блок подачи и слива теплоносителя 7.

Параллельно с циркуляцией теплоносителя 8 (приведенной выше), циркулирует охладитель 3 из блока впуска и слива охладителя 2, через термоклапан охладителя 5 в патрубок впуска охладителя 17 трехкамерного радиатора 4, «Г»-образную трубку входа охладителя 10, проходную камеру охладителя 13, «Г»-образную трубку выхода охладителя 15, патрубок выпуска охладителя 18 в блок впуска и слива охладителя 2.

Одновременно с охлаждением теплоносителя 8, при прохождении через трубки коллектора транзита теплоносителя 12 трехкамерного радиатора 4, дополнительное охлаждение осуществляется перегородкой, разделяющей вход теплоносителя и охладителя 11, и перегородкой, разделяющей выход теплоносителя и охладителя 14, аналогичную функцию выполняет «Г»-образная трубка входа охладителя 10, проходящая через входную камеру теплоносителя 9, и «Г»-образная трубка выхода охладителя 15, проходящая через выходную камеру теплоносителя 16.

Данная система охлаждения рентгеновских трубок применяется в промышленных рентгеновских аппаратах «РУП-150/300» и «XRS-320/26», показав себя надежной, компактной и эффективной в эксплуатации.

Изобретение относится к области машиностроения и может быть использовано в системах охлаждения рентгеновских трубок. Система охлаждения рентгеновской трубки содержит корпус-кожух рентгеновской трубки, блок подачи и слива теплоносителя, блок впуска и слива охладителя, термоклапан охладителя и блок охлаждения. Охлаждение рентгеновской трубки осуществляют с помощью трехкамерного радиатора, содержащего сообщающиеся входную и выходную камеры теплоносителя и проходную камеру охладителя, представляющие собой коллекторно-трубчатую систему сообщения с двумя перегородками, разделяющими входную камеру теплоносителя, проходную камеру охладителя и выходную камеру теплоносителя, при этом параллельно с циркуляцией теплоносителя осуществляется циркуляция охладителя через проходную камеру трехкамерного радиатора. Технический результат - повышение надежности, и эффективности эксплуатации. 2 ил.

Система охлаждения рентгеновской трубки, содержащая корпус-кожух рентгеновской трубки, блок подачи и слива теплоносителя, блок впуска и слива охладителя, термоклапан охладителя и блок охлаждения, отличающаяся тем, что охлаждение рентгеновской трубки осуществляют с помощью трехкамерного радиатора, содержащего сообщающиеся входную и выходную камеры теплоносителя и проходную камеру охладителя, представляющие собой коллекторно-трубчатую систему сообщения с двумя перегородками, разделяющими входную камеру теплоносителя, проходную камеру охладителя и выходную камеру теплоносителя, при этом параллельно с циркуляцией теплоносителя осуществляется циркуляция охладителя через проходную камеру трехкамерного радиатора.
