УСТРОЙСТВО НАВЕСКИ БАРАБАНОВ Российский патент 2021 года по МПК B66C23/00

Область техники, к которой относится изобретение

Изобретение относится к устройству навески барабанов на строительных, путевых, подъемно-транспортных машинах и других транспортных средствах.

Уровень техники

Известно устройство навески барабанов на транспортных средствах, содержащее барабан расположенный на валу с опорами, (см., например, Строительные машины: Учеб. для вузов по спец. ПГС/ Д.П. Волков, Н.И. Алешин, В.Я. Крикун и др.: под ред. Д.П. Волкова. М.: Высш. шк., 1988. - 319 с., (С. 118, 136, 158, 166) и Справочник. В 2-х т. Т. 1. / Под ред. В.А. Баумана. - М.: Машиностроение, 1976. - 503 с., (С. 191)).

Недостатком известных конструкций является ограничение вариантов компоновки барабанов в пространстве.

Наиболее близким техническим решением является устройство навески барабана, включающее кронштейны с горизонтально установленной на них осью с расположенным на ней барабаном, состоящим из двух частей с возможностью их перемещения вдоль оси, причем ось выполнена телескопической (см., например, патент 2723503 Российская Федерация, МПК⁷ В66С 23/78, В66С 23/72, В66С 23/62, В66С 23/18. Устройство обеспечения горизонтирования кранов на слабонесущих грунтах / П.А. Григорьев, В.В. Крылов, Л.А. Сладкова; заявитель и патентообладатель Федеральное государственное автономное образовательное учреждение высшего образования "Российский университет транспорта" (ФГАОУ ВО РУТ (МИИТ), РУТ (МИИТ). - №2019121342; заявл. 08.07.2019; опубл.: 11.06.2020, Бюл. №17. - 9 с.).

Недостатком указанного устройства является его большие габаритные размеры и ограничение рабочего пространства.

Раскрытие изобретения

С существенными признаками заявленного изобретения совпадает следующая совокупность признаков прототипа: устройство навески барабанов, содержащее барабаны, с возможностью их перемещения вдоль осей, расположенных на одной прямой.

Изобретение направлено на повышение удобства эксплуатации и уменьшение габаритных размеров установленного на машину навесного оборудования для вписывания в транспортный габарит при передвижении по дорогам общего пользования.

Это достигается за счет того, что в устройстве навески барабанов оси барабанов разнесены и закреплены на кронштейнах с возможностью перемещения кронштейнов по соответствующим направляющим, неподвижно закрепленным на раме.

Краткое описание чертежей

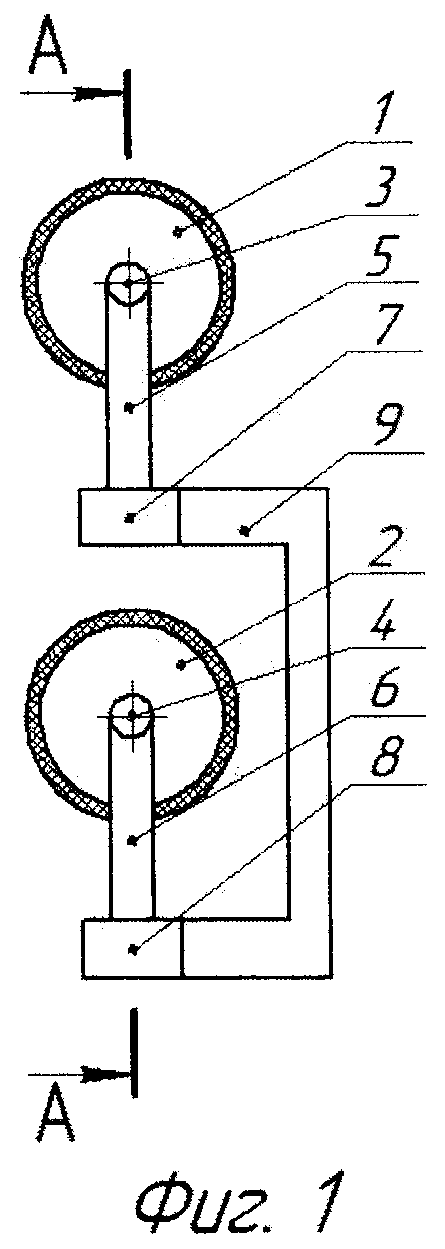

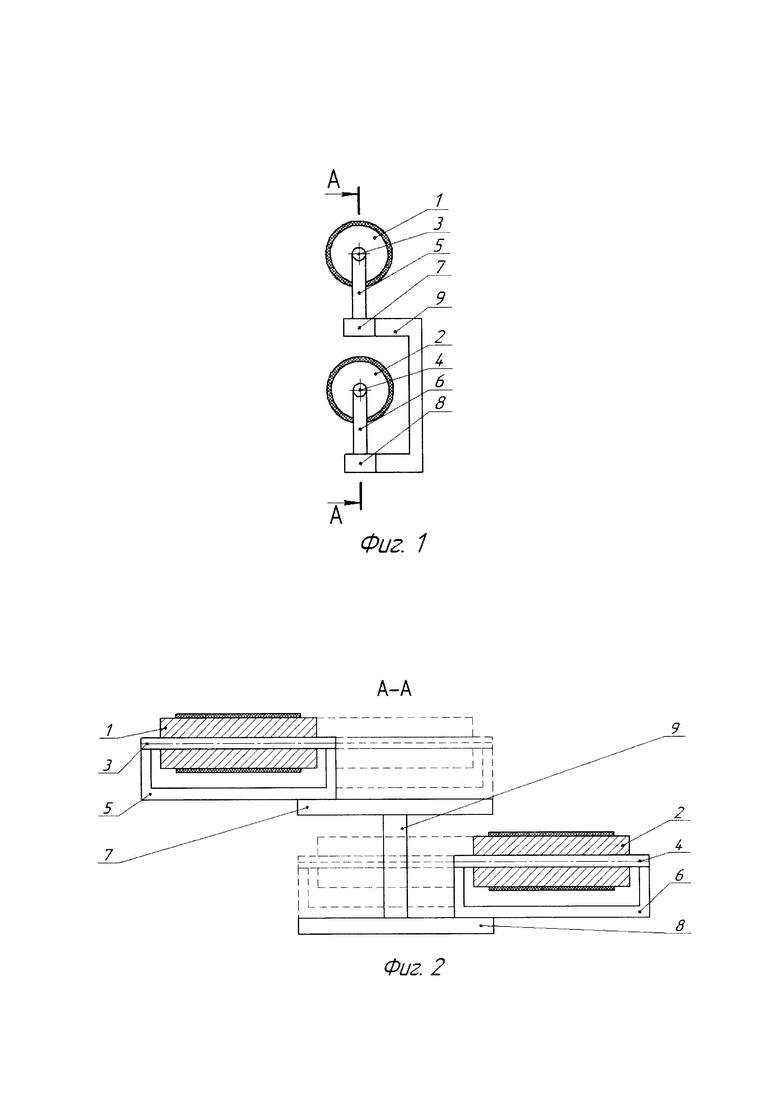

На Фиг. 1 - компоновка барабанов с разнесенными параллельными осями;

На Фиг. 2 - сечение А-А на Фиг. 1

Осуществление изобретения

Устройство навески барабана согласно (Фиг. 1) состоит из барабанов 1 и 2, расположенных на осях 3 и 4, которые разнесены и закреплены на кронштейнах 5 и 6. Причем кронштейны 5 и 6 имеют возможность перемещения по соответствующим направляющим 7 и 8, которые неподвижно закреплены на раме 9.

Устройство работает следующим образом. Для установки барабанов 1 и 2, закрепленных на соответствующих кронштейнах 5 и 6, в рабочее положение, происходит их выдвижение вдоль осей 3 и 4 по соответствующим направляющим 7 и 8.

Предлагаемое техническое решение для навески барабанов позволяет уменьшить транспортные габариты и повысить удобство эксплуатации машины.

Изобретение относится к устройству навески барабанов на строительных, путевых, подъемно-транспортных машинах и других транспортных средствах. Устройство навески барабанов содержит барабаны, с возможностью их перемещения вдоль осей, которые разнесены и закреплены на кронштейнах с возможностью перемещения кронштейнов по соответствующим направляющим, неподвижно закрепленным на раме. Достигается уменьшение транспортных габаритов машины и повышение удобства ее эксплуатации. 2 ил.

Устройство навески барабанов, содержащее барабаны, с возможностью их перемещения вдоль осей, расположенных на одной прямой, отличающееся тем, что оси барабанов разнесены и закреплены на кронштейнах с возможностью перемещения кронштейнов по соответствующим направляющим, неподвижно закрепленным на раме.
