КОМПЛЕКС ЗАЩИТЫ И МАСКИРОВКИ ТЕХНИКИ Российский патент 2024 года по МПК F41H5/18

Описание патента на изобретение RU2830126C1

Изобретение относится к области военного дела и может использоваться для маскировки военной техники, а более конкретно - к вопросам защиты и скрытия техники при форсировании водной преграды.

Известно устройство маскировки подвижных объектов - аналог (см. патент РФ №2178136, регистрационный номер заявки РФ №99114737/02 от 06.07.1999 г.).

Изобретение относится к области маскировки, в частности, подвижных объектов. Реализация изобретения позволяет повысить эффективность радиолокационной маскировки. Сущность изобретения заключается в том, что маскировочный материал в форме мата устанавливают над крышей транспортного средства и снабжают дипольными отражателями, шнурами, жестким металлическим тросом с закрепленными на нем металлическими пластинами, неподвижной шестерней и стопором.

Недостатком устройства является возможностью крепления только к автомобильной грузовой техники, а также неприспособленность к изменению яркости фона местности, на котором располагаются маскируемые объекты.

Известно устройство защитная панель для снижения радиолокационной и инфракрасной заметности объектов - аналог (см. патент РФ №2683812, регистрационный номер заявки РФ №2017143708 от 13.12.2017 г.), которое используется для снижения радиолокационной и инфракрасной заметности объектов. Изобретение относится к области радиотехники и может быть использовано в качестве защитного маскирующего материала для обеспечения скрытности вооружения и военной техники от аппаратуры наблюдения, систем обнаружения, распознавания и захвата цели, работающих в радиолокационном и инфракрасном диапазоне длин волн электромагнитного излучения (ЭМИ).

Недостатком данного защитного экрана являются низкие значения коэффициента поглощения волн электромагнитного излучения, а также отсутствие возможности крепления к военной техники и использования данного устройства на подвижных объектах.

Прототипом предлагаемого изобретения является индивидуальная деформирующая маска для подвижного объекта (см. патент РФ №2217683), регистрационный номер заявки РФ №2002112872/02 от 17.05.2002 г.).

Изобретение относится к маскировке, в частности к деформирующим маскам, предназначенным для искажения внешнего вида маскируемых объектов. Сущность изобретения заключается в том, что деформирующая маска содержит отдельные оборудованные маскировочными покрытиями каркасы, которые прикреплены к поверхности подвижного объекта, при этом каркасы выполнены в виде упругих кронштейнов с узлами жесткого и/или подвижного крепления к подвижному объекту. Техническим результатом изобретения является расширение области применения деформирующих масок за счет обеспечения их безаварийного использования на подвижных объектах.

Недостатком указанного изобретения является отсутствие свойств скрытия в инфракрасном и радиолокационном диапазоне спектра длин электромагнитных волн, а также то, что боковая поверхность подвижного объекта не имеет маскирующих устройств, что при перспективном наблюдении с земли или с воздуха делает известное устройство не эффективным.

Задачей заявленного изобретения является снижение вероятности обнаружения в видимом, инфракрасном и радиолокационном диапазонах спектра длин электромагнитных волн техники при расположении войск в районах, а также в ходе выдвижения и при форсировании (преодолении) водных преград. А также снижение вероятности поражения техники и снижение поражающего эффекта от кумулятивных боеприпасов, сбрасываемых с беспилотных летательных аппаратов на технику.

Решение указанной задачи достигается за счет установки комплекса защиты и маскировки техники в горизонтальной проекции на подвижный объект техники с помощью телескопических штанг и электромагнитных клапанов. В верхней части комплекса имеется шарнирное соединение с фиксатором для крепления комплекса к штангам.

Комплекс защиты и маскировки техники состоит из прямоугольной рамы и встроенных в нее трехгранных призм с механизмом осевого вращения этих призм. В каждую грань призмы устанавливается маскирующая лента из композитных материалов для обеспечения скрытия вооружения военной и специальной техники в видимом диапазоне, а также от аппаратуры наблюдения, систем обнаружения, распознавания и захвата цели, работающих в радиолокационном и инфракрасном диапазоне длин волн электромагнитного излучения.

Снижение поражающего эффекта от кумулятивных боеприпасов, сбрасываемых с беспилотных летательных аппаратов, достигается за счет установки трехгранных призм углом вверх и выноса рамы комплекса над корпусом техники.

Таким образом, перечисленные элементы соединены между собой при помощи сборочных операций с образованием конструктивного единства, обеспечивающего реализацию заявляемого изобретения.

Сущность предлагаемого технического решения поясняется следующими изображениями:

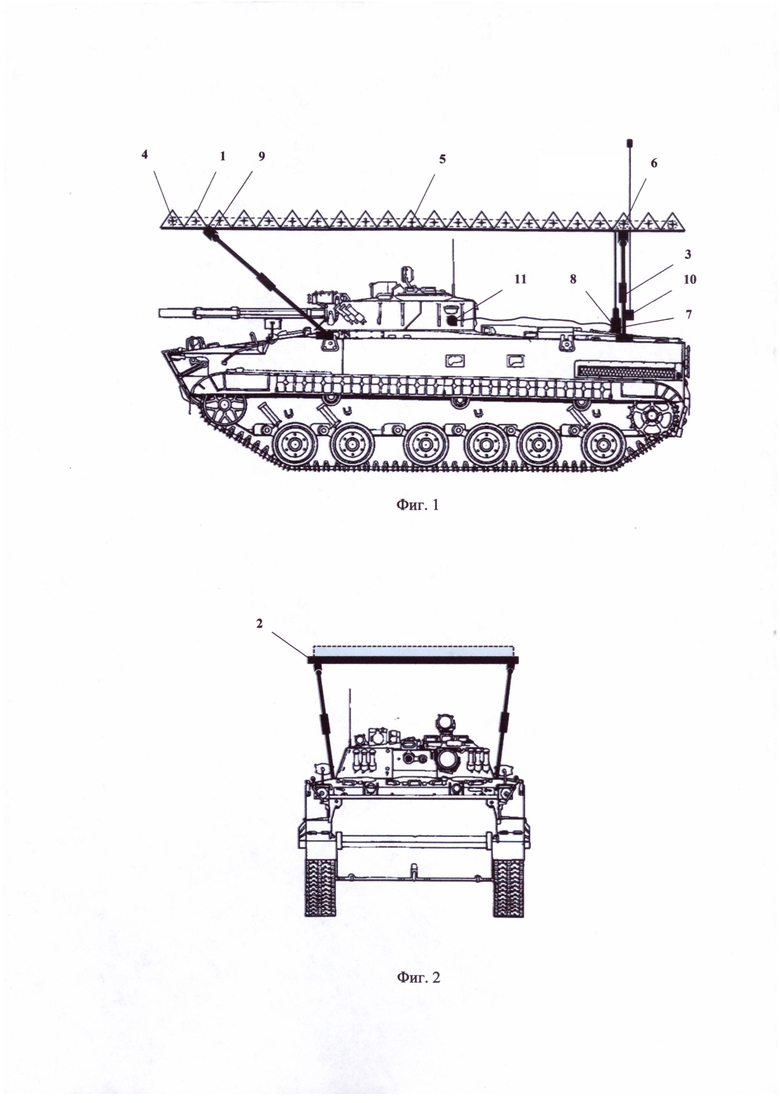

- на фиг. 1, 2 показан общий вид комплекса защиты и маскировки техники;

- на фиг. 3 показан вид сверху комплекса защиты и маскировки техники с механизмом привода вращения трехгранных призм;

- на фиг. 4 показан вариант крепления трехгранных призм к раме комплекса защиты и маскировки техники;

- на фиг. 5 показан вариант установки (смены) в трехгранных призмах маскирующей ленты из композитных материалов.

Изобретение включает следующие основные элементы: трехгранные призмы 1, рама для установки призм 2, телескопическая штанга 3, направляющее зубчатое колесо 4, ремень привода вращения призм 5, ведущее зубчатое колесо 6, электродвигатель с приводом 7, электромагнитный клапан для крепления телескопической штанги к корпусу техники 8, шарнирное соединение телескопической штанги к раме комплекса с фиксатором 9, зажим для крепления выносной антенны 10, устройство для выноса антенны 11, сменяемые маскирующие ленты 12, прямоугольная балка 13, п-образная дуга 14.

Собирается комплекс защиты и маскировки техники силами экипажа, последовательно монтируя трехгранные призмы к раме комплекса. На корпус техники устанавливают телескопические штанги и фиксируют их с помощью электромагнитных клапанов. Телескопические штанги выдвигают на требуемую высоту и фиксируют их с помощью зажимов. К телескопическим штангам в верхней части монтируется рама комплекса с трехгранными призмами.

Трехгранные призмы - 1 (фиг. 1, 4), установленные в прямоугольной раме - 2 (фиг. 2, 3), осуществляют вращение вокруг своей оси, изменяя цветовой фон комплекса защиты и маскировки техники. Крепление трехгранных призм 1 (фиг. 1, 4) к прямоугольной раме 2 (фиг. 2, 3) выполнено с помощью П-образной дуги - 14 (фиг. 4) и прямоугольной балки - 13 (фиг. 4). В каждую грань призмы - 1 (фиг. 1, 4) монтируется маскировочная лента - 12 (фиг. 5).

Командир экипажа или старший расчета, используя выносной пульт управления, осуществляет поворот трехгранных призм вокруг своей оси через ременную передачу - 5 (фиг. 1), ведущее и направляющее зубчатое колесо - 4, 6 (фиг. 1), посредством электропривода - 7 (фиг. 1), получающего питание от бортовой сети.

С помощью устройства выноса антенны - 11 (фиг. 1) и зажима крепления антенны - 10 (фиг. 1), (фиг. 1).

Эффективность предлагаемого изобретения направлена на:

снижение вероятности обнаружения техники средствами разведки противника в видимом, инфракрасном и радиолокационном спектре длин электромагнитных волн за счет применения в каждой грани призмы маскировочной ленты из композитных материалов, имеющего теплоизолирующие свойства и свойства поглощения радиоволн, и использования вращающегося механизма трехгранных призм с целью смены окрашиваемой поверхности в зависимости от фона местности, что в свою очередь сможет обеспечить повышение живучести техники;

на снижение поражающего эффекта от кумулятивных боеприпасов сбрасываемых с беспилотных летательных аппаратов, за счет установки трехгранных призм углом вверх и выноса рамы комплекса над корпусом техники.
