ОПОРНЫЙ УЗЕЛ АРОЧНОГО МОСТА Российский патент 2024 года по МПК E01D19/04

Описание патента на изобретение RU2830214C1

Изобретение относится к области строительства, в частности, к мостостроению и может быть использовано при проектировании и возведении арочных мостов и мостовых сооружений.

Известна опорная часть моста (Патент RU 42831 U1, МПК E01D 19/04, опубл. 20.12.2004 Бюл. №35), включающая нижнюю опорную плиту с закрепленным в его верхней части элементом скольжения, нижний и верхний балансиры с ответными сферическими поверхностями скольжения, центральную ось, жестко закрепленную в нижней опорной плите и размещенную в стакане, выполненном в нижней части нижнего балансира, и верхнюю опорную плиту. Стакан объемлет центральную ось с минимальным зазором, обеспечивающим только вращательное движение нижнего балансира относительно нижней опорной плиты, верхняя опорная плита снабжена листом скольжения в месте опирания на верхний балансир и имеет в своей нижней части продольные упорные балки, на внутренней боковой поверхности которых имеются нержавеющие листы, при этом к верхней части нижнего балансира шарнирно прикреплены боковые упоры, имеющие сферическую поверхность в местах касания к нижнему балансиру и фторопластовый лист в местах взаимодействия с нержавеющим листом верхней опорной плиты, причем на сферической поверхности нижнего балансира и верхней горизонтальной поверхности верхнего балансира выполнены выточки, в которых размещены фторопластовые диски. Элемент скольжения может быть выполнен в виде фторопластового листа, закрепленного в выточке, образованной на верхней поверхности нижней опорной плиты и взаимодействующего с листом из нержавеющего металла, прикрепленного к нижней поверхности нижнего балансира. С наружной части одной из продольных упорных балок верхней опорной плиты прикреплен фартук с мерной линейкой, а на нижнем балансире симметрично мерной линейке установлен визир.

Недостатками известной опорной части моста являются: высокая стоимость изготовления, низкая надежность из-за большого количества взаимосвязанных элементов, связанная с высокой вероятностью выхода из строя отдельных деталей, необходимость обслуживания.

Известно крепление арки из металлических гофрированных конструкций к фундаменту (варианты) (Патент RU 60100 U1, МПК Е04В 1/32, опубл. 10.01.2007 Бюл. №1), включающее по первому варианту конструкции закрепленный к фундаменту болтами металлический профиль и закрепленное к нему болтовыми соединениями основание арки, отличающееся тем, что к основанию арки закреплены болтовыми соединениями и прижимами, обеспечивающими удельное давление, не превышающее критическое для устойчивости гофров, опорные кронштейны, обеспечивающие жесткое крепление (защемление) арки к фундаменту. Второй вариант крепления арки из металлических гофрированных конструкций к фундаменту характеризующийся тем, что к каждой секции арки жестко закреплены болтовыми соединениями и прижимами, обеспечивающими удельное давление, не превышающее критическое для устойчивости гофров и труб, две пары труб с радиусом гофра арки или с накладками, момент сопротивления которых (труб) не менее момента сопротивления арки, позволяющих выполнять жесткое крепление арки к фундаменту или грунту (скальному).

Однако известное крепление арки из металлических гофрированных конструкций к фундаменту имеет следующие недостатки: возникновение изгибающего момента в опорном узле из-за жесткого крепления арки к фундаменту, сложность расчета арки.

Известен опорный узел арки (Патент RU 2181818 С2, МПК Е04В 1/36, Е04С 3/11, опубл. 27.04.2002 Бюл. №12), включающий брус и зажим, скрепленный с затяжкой, снабжен опорным стаканом, сваренным из ребер жесткости, и цилиндрической направляющей, на которую оперт шарнир, выполненный в виде двух цилиндров, а зажим, приваренный между двумя цилиндрами, выполнен с фиксирующими зубцами и снабжен прижимными болтами с прокладкой, при этом затяжка выполнена в виде плоской металлической ленты, прикрепленной к брусу по всей длине арки посредством пластин с фиксирующими зубцами и прижимных болтов и соединена с зажимом через муфту.

Недостатками известного опорного узла арки являются: недостаточная коррозионная стойкость узла, которая приводит к снижению его работоспособности, сложность монтирования и увеличение сроков монтажа, необходимость обслуживания.

Технической задачей изобретения является создание опорного узла арочного моста, выполненного с возможностью воспринимать продольные и поперечные усилия с арки и передавать их на фундамент, а также позволяющего исключить передачу изгибающего момента через конструкцию опорного узла.

Технический результат - повышение эффективности работы опорного узла арки, увеличение несущей способности моста, сокращение сроков сборки, отсутствие необходимости обслуживания.

Для решения технической задачи и достижения указанного технического результата в опорном узле арочного моста, включающем часть элемента пролетного строения и часть фундамента, согласно изобретению, элемент пролетного строения установлен на два стальных упора цилиндрической формы, обращенные выпуклой стороной в тело фундамента и установленные друг на друга через свинцовую или фторопластовую прокладку, тем самым образуя шарнир между элементом пролетного строения и фундаментом, при этом к верхней части шарнира прикреплены арматурные выпуски, выведенные в элемент пролетного строения к арке, а к нижней части шарнира прикреплены арматурные выпуски, выведенные в фундамент.

Опорный узел защищен от попадания влаги и грунта с помощью гидроизоляции.

Вдоль опорного узла уложены шнуры из вспененного полиэтилена.

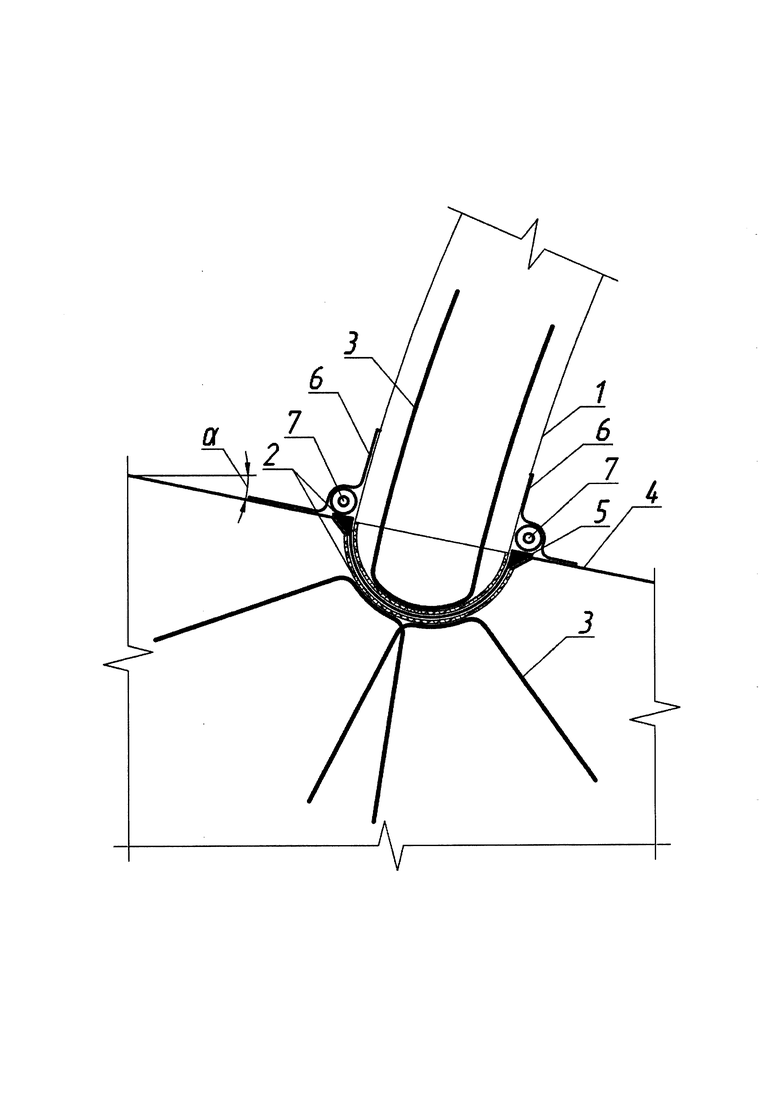

Сущность изобретения поясняется фигурой, на которой изображен опорный узел арочного моста.

Опорный узел арочного моста содержит элемент пролетного строения 1 и фундамент 4. Элемент пролетного строения 1 установлен на два стальных упора 2 цилиндрической формы, каждый из которых обращен в фундамент. Два стальных упора 2 установлены друг на друга через свинцовую или фторопластовую прокладку 5, тем самым образуя шарнир между элементом пролетного строения 1 и фундаментом 4. К верхней части шарнира прикреплены арматурные выпуски 3, выведенные в элемент пролетного строения 1 к арке, а к нижней части шарнира прикреплены арматурные выпуски 3, выведенные в фундамент 4. Опорный узел защищен от попадания влаги и грунта гидроизоляцией 6. Для защиты гидроизоляции 6 от повреждений во время работы шарнира вдоль опорного узла уложены шнуры 7 из вспененного полиэтилена.

Упоры 2 исполняют роль шпонки для передачи вертикальных и горизонтальных усилий с арки на фундамент 4 и обеспечивают возможность поворота для исключения передачи момента.

Элемент пролетного строения 1 опирается на фундамент 4 через упоры 2 цилиндрической формы, между поверхностей которых установлена свинцовая или фторопластовая прокладка 5, которая позволяет уменьшить трение упоров 2, тем самым образовывая шарнир между элементом пролетного строения 1 и фундаментом 4. Вся конструкция устроена под углом а, обеспечивая эффективную передачу усилия с пролетных строений на фундамент, так же это нужно для арок, которые имеют разную стрелу подъема.

Реализацией предлагаемого изобретения достигается исключение передачи изгибающего момента в опорном узле путем создания шарнира, возможность принятия нагрузки с арки и передачи ее на фундамент, что обеспечивает эффективную работу опорного узла, упрощение его конструкции, снижение материалоемкости, повышение несущей способности моста, упрощение его конструкции и сокращение сроков сборки.

Похожие патенты RU2830214C1

название год авторы номер документа
ОПОРНЫЙ УЗЕЛ АРОЧНОГО МОСТА 2024
  • Гобов Станислав Евгеньевич
  • Астанков Константин Юрьевич
  • Пермикин Анатолий Сергеевич
RU2829951C1
СПОСОБ РЕКОНСТРУКЦИИ МОСТОВОГО ПЕРЕХОДА С ПЕРЕМЕЩЕНИЕМ РЕКОНСТРУИРУЕМОГО ЖЕЛЕЗНОДОРОЖНОГО МОСТА НА ПЛАВУ 1999
  • Гапонцев Е.Г.
  • Дорман И.Я.
  • Исаков В.В.
  • Коротин В.Н.
  • Кобзев Г.Н.
  • Монов Б.Н.
  • Онищук В.М.
  • Островский А.В.
  • Платонов Ю.П.
  • Рыжиков А.В.
  • Селиванов Н.П.
  • Шмидт В.И.
RU2152477C1
СПОСОБ ВОЗВЕДЕНИЯ ПЕШЕХОДНОГО МОСТА 1999
  • Гапонцев Е.Г.
  • Дорман И.Я.
  • Исаков В.В.
  • Коротин В.Н.
  • Кобзев Г.Н.
  • Монов Б.Н.
  • Онищук В.М.
  • Островский А.В.
  • Платонов Ю.П.
  • Рыжиков А.В.
  • Селиванов Н.П.
  • Шмидт В.И.
RU2152475C1
Способ переброски большепролетных трубопроводов доставки пароводяной смеси над каньоном, расположенным в сейсмоактивной зоне 2023
  • Беллендир Евгений Николаевич
  • Илларионов Александр Геннадьевич
  • Бударин Александр Михайлович
  • Ремпель Георгий Игоревич
  • Бутовка Алексей Николаевич
  • Кретов Дмитрий Александрович
RU2815705C1
Деформационный шов 2015
  • Зазвонов Владимир Владимирович
RU2609782C1
СПОСОБ РЕКОНСТРУКЦИИ МОСТОВОГО ПЕРЕХОДА С ПЕРЕМЕЩЕНИЕМ НА ПЛАВУ ПРОЛЕТНОГО СТРОЕНИЯ ЖЕЛЕЗНОДОРОЖНОГО МОСТА И ВОЗВЕДЕНИЕМ ПЕШЕХОДНОГО МОСТА 2000
RU2198978C2
КОЛЬЦЕВАЯ МАГИСТРАЛЬ МЕГАПОЛИСА И СПОСОБ РЕКОНСТРУКЦИИ КОЛЬЦЕВОЙ МАГИСТРАЛИ МЕГАПОЛИСА 1998
  • Абашин Д.Д.
  • Капранов В.Н.
  • Конных А.А.
  • Кудряшов В.И.
  • Куракин П.П.
  • Назарова Р.П.
  • Платонов А.С.
  • Попов О.А.
  • Решетников В.Г.
  • Селиванов Н.П.
RU2136803C1
СПОСОБ РАЗБОРКИ АРОЧНОГО МОСТА 2022
  • Казарян Вильгельм Юрьевич
RU2800582C1
СПОСОБ ВОЗВЕДЕНИЯ ПРОЛЕТНОГО СТРОЕНИЯ МОСТА 2005
  • Пичугов Игорь Анатольевич
  • Быстров Владимир Аполлинарьевич
  • Благовидов Илья Игоревич
RU2280121C1
МОСТОВОЕ СООРУЖЕНИЕ, ОГРАЖДЕНИЕ НАСЫПИ ЕЗДОВОГО ПОЛОТНА МОСТОВОГО СООРУЖЕНИЯ, СОПРЯЖЕНИЕ МОСТОВОГО СООРУЖЕНИЯ С НАСЫПЬЮ ПОДХОДА И АРМАТУРНЫЙ КАРКАС БАЛКИ МОСТОВОГО СООРУЖЕНИЯ 1992
  • Дмитриев В.И.
  • Колченко В.С.
  • Крупин В.В.
RU2043458C1

Иллюстрации к изобретению RU 2 830 214 C1

Реферат патента 2024 года ОПОРНЫЙ УЗЕЛ АРОЧНОГО МОСТА

Изобретение относится к области строительства, в частности к мостостроению, и может быть использовано при проектировании и возведении арочных мостов и мостовых сооружений. Опорный узел арочного моста содержит элемент пролетного строения и фундамент. Элемент пролетного строения установлен на два стальных упора цилиндрической формы, обращенные в фундамент и установленные друг на друга через свинцовую или фторопластовую прокладку, тем самым образуя шарнир между элементом пролетного строения и фундаментом. К верхней части шарнира прикреплены арматурные выпуски, выведенные в элемент пролетного строения к арке. К нижней части шарнира прикреплены арматурные выпуски, выведенные в фундамент. Опорный узел защищен гидроизоляцией. Вдоль опорного узла уложены шнуры из вспененного полиэтилена. Технический результат - увеличение несущей способности моста, сокращение сроков его сборки. 2 з.п. ф-лы, 1 ил.

Формула изобретения RU 2 830 214 C1

1. Опорный узел арочного моста, включающий элемент пролетного строения и фундамент, отличающийся тем, что элемент пролетного строения установлен на два стальных упора цилиндрической формы, обращенные в фундамент и установленные друг на друга через свинцовую или фторопластовую прокладку, тем самым образуя шарнир между элементом пролетного строения и фундаментом, при этом к верхней части шарнира прикреплены арматурные выпуски, выведенные в элемент пролетного строения к арке, а к нижней части шарнира прикреплены арматурные выпуски, выведенные в фундамент.

2. Опорный узел арочного моста по п. 1, отличающийся тем, что он защищен от попадания влаги и грунта с помощью гидроизоляции.

3. Опорный узел арочного моста по п. 1, отличающийся тем, что вдоль него уложены шнуры из вспененного полиэтилена.

Документы, цитированные в отчете о поиске Патент 2024 года RU2830214C1

ОПОРНЫЙ УЗЕЛ АРКИ 2000
  • Карсункин В.В.
  • Леонтьев П.В.
RU2181818C2
CN 205617232 U, 05.10.2016
CN 202954288 U, 29.05.2013
CN 207109569 U, 16.03.2018
CN 102359064 A, 22.02.2012
CN 102359064 A, 22.02.2012
CN 104594182 B, 04.01.2017.

RU 2 830 214 C1

Авторы

Комардин Дмитрий Валерьевич

Астанков Константин Юрьевич

Пермикин Анатолий Сергеевич

Демидов Александр Станиславович

Даты

2024-11-14Публикация

2024-05-24Подача
