Способ и устройство для передачи информации о мощности, способ и устройство для приема информации о мощности, а также оборудование и носитель данных Российский патент 2024 года по МПК H04W52/36 H04W52/42

Область техники, к которой относится изобретение

[0001] Настоящее изобретение относится к области мобильной связи и, в частности, к способу и устройству для передачи информации о мощности, способу и устройству для приема информации о мощности, а также устройству и носителю данных.

Предпосылки создания изобретения

[0002] В системе "Новое радио" (New Radio, NR), поскольку скорость затухания высокочастотного канала является высокой, для обеспечения диапазона покрытия обычно необходимо использовать передачу и прием на основе лучей.

[0003] Когда терминал имеет несколько антенных панелей, сокращенно называемых панелями, каждая панель соответствует множеству направлений луча. Направления панелей или лучей различны, например, обращены к телу человека или обращены в сторону от тела человека. Когда терминал выполняет передачу по восходящей линии связи, влияние ограничения максимально допустимого воздействия (Maximum Permissible Exposure, МРЕ) на панель или луч восходящей линии связи отличаются. Например, панель восходящей линии связи, обращенная к телу человека, сильно подвержена ограничению МРЕ, и мощность передачи панели восходящей линии связи должна быть значительно снижена. Другой пример: луч восходящей линии связи, обращенный в сторону от тела человека, меньше подвержен ограничению МРЕ, и достаточно небольшого снижения мощности его передачи.

[0004] В предшествующем уровне техники терминал часто рассматривается как единое целое, что приводит к тому, что сетевое устройство не может выбрать наиболее подходящую панель или луч восходящей линии связи, что влияет на характеристики передачи восходящей линии связи.

Сущность изобретения

[0005] Варианты осуществления настоящего изобретения предлагают способ и устройство для передачи информации о мощности, способ и устройство для приема информации о мощности, устройство и носитель данных, которые различают панель или луч восходящей линии связи терминала; терминал передает в сетевое линии связи терминала, с тем чтобы облегчить сетевому устройству выполнение планирования восходящей линии связи. Техническое решение заключается в следующем:

[0006] В соответствии с аспектом настоящего изобретения предлагается способ передачи информации о мощности.

Способ включает:

[0007] передачу терминалом информации о мощности в сетевое устройство;

[0008] причем информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[0009] Опционально, информация о мощности содержит по меньшей мере одно из следующего: информацию идентификации первой панели восходящей линии связи и значение измерения снижения максимальной мощности при управлении мощностью (Power Management Maximum Power Reduction, P-MPR) и/или значение запаса мощности, соответствующее первой панели восходящей линии связи, причем значение P-MPR первой панели восходящей линии связи не меньше порогового значения максимально допустимого воздействия (МРЕ); информацию идентификации первого луча восходящей линии связи и соответствующее ему значение измерения P-MPR и/или значение запаса мощности, причем значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации второй панели восходящей линии связи и соответствующее ей значение измерения P-MPR и/или значение запаса мощности, причем значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ; или информацию идентификации второго луча восходящей линии связи и соответствующее ему значение измерения P-MPR и/или значение запаса мощности, причем значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[0010] Опционально, передача терминалом информации о мощности в сетевое устройство включает: определение того, что значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, и передачу терминалом информации о мощности в сетевое устройство.

[0011] Опционально, информация о мощности содержит по меньшей мере одно из следующего: n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ; где пит-положительные целые числа, i-положительное целое число, не превышающее n, и j-положительное целое число, не превышающее m.

[0012] Опционально, значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, а информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[0013] Опционально, способ дополнительно включает: передачу терминалом информации об измерении луча в сетевое устройство. Информация об измерении луча соответствует панели или лучу восходящей линии связи терминала.

[0014] Опционально, информация об измерении луча содержит по меньшей мере одно из следующего: информацию идентификации первой панели восходящей линии связи и результат измерения луча, соответствующий первой панели восходящей линии связи, причем значение P-MPR первой панели восходящей линии связи меньше порогового значения МРЕ; информацию идентификации первого луча восходящей линии связи и результат измерения луча, соответствующий первому лучу восходящей линии связи, причем значение P-MPR первого луча восходящей линии связи меньше порогового значения МРЕ; информацию идентификации второй панели восходящей линии связи и результат измерения луча, соответствующий второй панели восходящей линии связи, причем значение P-MPR второй панели восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации второго луча восходящей линии связи и результат измерения луча, соответствующий второму лучу восходящей линии связи, причем значение P-MPR второго луча восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации третьей панели восходящей линии связи и результат измерения луча, соответствующий третьей панели восходящей линии связи, причем третья панель восходящей линии связи является одной из первых по порядку i панелей восходящей линии связи среди n панелей восходящей линии связи, где n панелей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где n - положительное целое число, a i - положительное целое число, не превышающее n; или информацию идентификации третьего луча восходящей линии связи и результат измерения луча, соответствующий третьему лучу восходящей линии связи, причем третий луч восходящей линии связи является одним из первых по порядку i лучей восходящей линии связи среди m лучей восходящей линии связи, где m лучей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где m-положительное целое число, a i-положительное целое число, не превышающее m.

[0015] Опционально, информация идентификации панели содержит по меньшей мере одно из следующего: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния индикации конфигурации передачи (Transmission Configuration Indication, TCI) или идентификатор информации о пространственном соотношении.

[0016] Опционально, информация идентификации луча содержит по меньшей мере одно из следующего: идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении.

[0017] Опционально, опорный сигнал содержит по меньшей мере одно из следующего: опорный сигнал информации о состоянии канала (Channel State Information-Reference Signal, CSI-RS), блок сигнала синхронизации (Synchronous Signal Block, SSB) или зондирующий опорный сигнал (Sounding Reference Signal, SRS).

[0018] Опционально, результат измерения луча содержит по меньшей мере одно из следующего: первый параметр качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; или второй параметр качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи.

[0019] Опционально, первый параметр качества сигнала и/или второй параметр качества сигнала включает в себя по меньшей мере одно из следующего: принимаемую мощность опорного сигнала уровня LI (Layer 1-Reference Signal Receiving Power, Ll-RSRP) или отношение сигнала уровня L1 к сумме помех и шума (Layer 1-Signal to Interference plus Noise Ratio, L1-SINR).

[0020] В соответствии с аспектом настоящего изобретения предлагается способ приема информации о мощности. Способ включает:

[0021] прием сетевым устройством информации о мощности, передаваемой терминалом;

[0022] при этом информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[0023] Опционально, информация о мощности содержит по меньшей мере одно из следующего: информацию идентификации первой панели восходящей линии связи и значение измерения снижения максимальной мощности при управлении мощностью (Р-MPR) и/или значение запаса мощности, соответствующее первой панели восходящей линии связи, причем значение P-MPR первой панели восходящей линии связи не меньше порогового значения максимально допустимого воздействия МРЕ; информацию идентификации первого луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи, причем значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи, причем значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ; или информацию идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи, причем значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[0024] Опционально, прием сетевым устройством информации о мощности, передаваемой терминалом, включает: определение того, что значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, и прием сетевым устройством информации о мощности, передаваемой терминалом.

[0025] Опционально, информация о мощности содержит по меньшей мере одно из следующего: n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; или m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации используются для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ; где пит- положительные целые числа, i-положительное целое число, не превышающее n, и j-положительное целое число, не превышающее m.

[0026] Опционально, значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, а информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[0026] Опционально, способ дополнительно включает: прием сетевым устройством информации об измерении луча, передаваемой терминалом. Информация об измерении луча соответствует панели или лучу восходящей линии связи терминала.

[0028] Опционально, информация об измерении луча содержит по меньшей мере одно из следующего: информацию идентификации первой панели восходящей линии связи и результат измерения луча, соответствующий первой панели восходящей линии связи, причем значение P-MPR первой панели восходящей линии связи меньше порогового значения МРЕ; информацию идентификации первого луча восходящей линии связи и результат измерения луча, соответствующий первому лучу восходящей линии связи, причем значение P-MPR первого луча восходящей линии связи меньше порогового значения МРЕ; информацию идентификации второй панели восходящей линии связи и результат измерения луча, соответствующий второй панели восходящей линии связи, причем значение P-MPR второй панели восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации второго луча восходящей линии связи и результат измерения луча, соответствующий второму лучу восходящей линии связи, причем значение P-MPR второго луча восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации третьей панели восходящей линии связи и результат измерения луча, соответствующий третьей панели восходящей линии связи, причем третья панель восходящей линии связи является одной из первых по порядку i панелей восходящей линии связи среди n панелей восходящей линии связи, где n панелей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где n-положительное целое число, a i-положительное целое число, не превышающее п; или информацию идентификации третьего луча восходящей линии связи и результат измерения луча, соответствующий третьему лучу восходящей линии связи, причем третий луч восходящей линии связи является одним из первых по порядку i лучей восходящей линии связи среди m лучей восходящей линии связи, где m лучей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где m-положительное целое число, a i-положительное целое число, не превышающее m.

[0029] Опционально, информация идентификации панели содержит по меньшей мере одно из следующего: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния индикации конфигурации передачи (TCI) или идентификатор информации о пространственном соотношении.

[0030] Опционально, информация идентификации луча содержит по меньшей мере одно из следующего: идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении.

[0031] Опционально, опорный сигнал содержит по меньшей мере одно из следующего: опорный сигнал информации о состоянии канала (CSI-RS), блок сигнала синхронизации (SSB) или зондирующий опорный сигнал (SRS).

[0032] Опционально, результат измерения луча содержит по меньшей мере одно из следующего: первый параметр качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; или второй параметр качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи.

[0033] Опционально, первый параметр качества сигнала и/или второй параметр качества сигнала включают в себя по меньшей мере одно из следующего: принимаемую мощность опорного сигнала уровня LI (L1-RSRP) или отношение сигнала уровня L1 к сумме помех и шума (L1-SINR).

[0034] Опционально, способ дополнительно включает: выполнение планирование восходящей линии связи сетевым устройством согласно информации о мощности.

[0035] Опционально, способ дополнительно включает: выполнение планирования восходящей линии связи согласно информации об измерении луча.

[0036] Опционально, способ дополнительно включает: определение целевого луча сетевым устройством, при этом целевой луч используется терминалом для передачи по меньшей мере одного из: состояния TCI восходящей линии связи, пространственной обстановки и информации о пространственном соотношении.

[0037] В соответствии с аспектом настоящего изобретения предлагается устройство для передачи информации о мощности, содержащее:

[0038] модуль передачи, сконфигурированный для передачи терминалом информации о мощности в сетевое устройство;

[0039] при этом информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[0040] В соответствии с аспектом настоящего изобретения предлагается устройство для передачи информации о мощности, содержащее:

[0041] модуль приема, сконфигурированный для приема сетевым устройством информации о мощности, передаваемой терминалом;

[0042] причем информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[0043] В соответствии с аспектом настоящего изобретения предлагается терминал. Терминал содержит процессор и память. В памяти хранится по меньшей мере один программный код. Программный код загружается и исполняется процессором для выполнения описанного выше способа передачи информации о мощности.

[0044] В соответствии с аспектом настоящего изобретения предлагается сетевое устройство. Сетевое устройство содержит процессор и память. В памяти хранится по меньшей мере один программный код. Программный код загружается и исполняется процессором для выполнения описанного выше способа передачи информации о мощности.

[0045] Согласно аспекту настоящего изобретения предлагается машиночитаемый носитель данных, на котором хранится по меньшей мере один программный код. Программный код загружается и выполняется процессором для выполнения описанного выше способа передачи информации о мощности или описанного выше способа приема информации о мощности.

[0046] Согласно аспекту настоящего изобретения предлагается компьютерный программный продукт или компьютерная программа. Компьютерный программный продукт или компьютерная программа содержит машинные команды. Машинные команды хранятся на машиночитаемом носителе. Процессор компьютерного устройства считывает машинные команды с машиночитаемого носителя данных и выполняет машинные команды, чтобы заставить компьютерное устройство выполнять описанный выше способ передачи информации о мощности или описанный выше способ приема информации о мощности.

[0047] Согласно одному аспекту настоящего изобретения предлагается интегральная схема. Интегральная схема содержит программируемую логическую схему или программу. Интегральная схема сконфигурирована для выполнения описанного выше способа передачи информации о мощности или описанного выше способа приема информации о мощности.

[0048] Технические решения, предлагаемые в вариантах осуществления настоящего изобретения, могут обеспечивать по меньшей мере следующие полезные результаты.

[0050] При передаче информации о мощности, соответствующей восходящей панели или восходящему лучу терминала, сетевое устройство может получать информацию о мощности со степенью детализации до панели или луча восходящей линии связи, выполнять планирование восходящей линии связи на основании информации о мощности и выбирать соответствующую панель или луч восходящей линии связи, улучшая характеристику передачи восходящей линии связи.

Краткое описание чертежей

[0050] Чтобы более наглядно объяснить предложенное техническое решение, ниже приводится краткое введение к сопроводительным чертежам, которые необходимы при описании вариантов осуществления изобретения. Очевидно, что прилагаемые чертежи представляют собой лишь некоторые варианты осуществления изобретения. Специалисты в данной области техники могут получить другие сопроводительные чертежи на основании этих сопроводительных чертежей без какого-либо творческого труда.

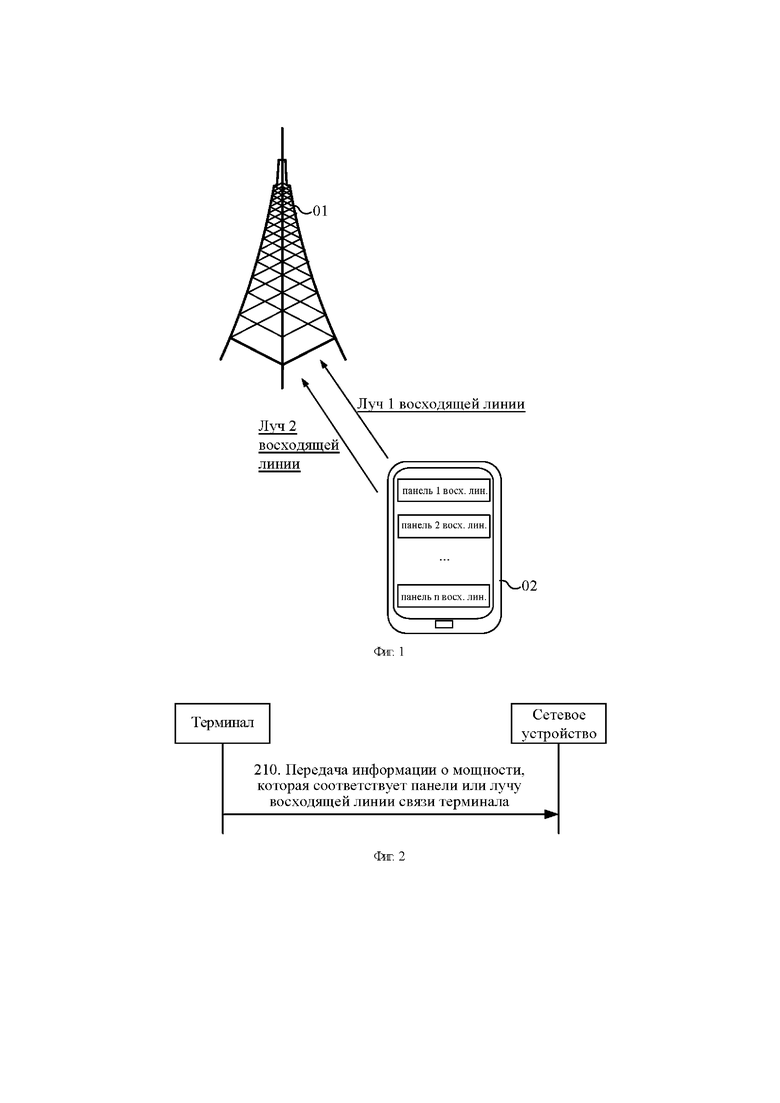

[0051] Фиг. 1 представляет собой схему, иллюстрирующую систему мобильной связи согласно примеру осуществления изобретения.

[0052] Фиг. 2 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации о мощности согласно примеру осуществления изобретения.

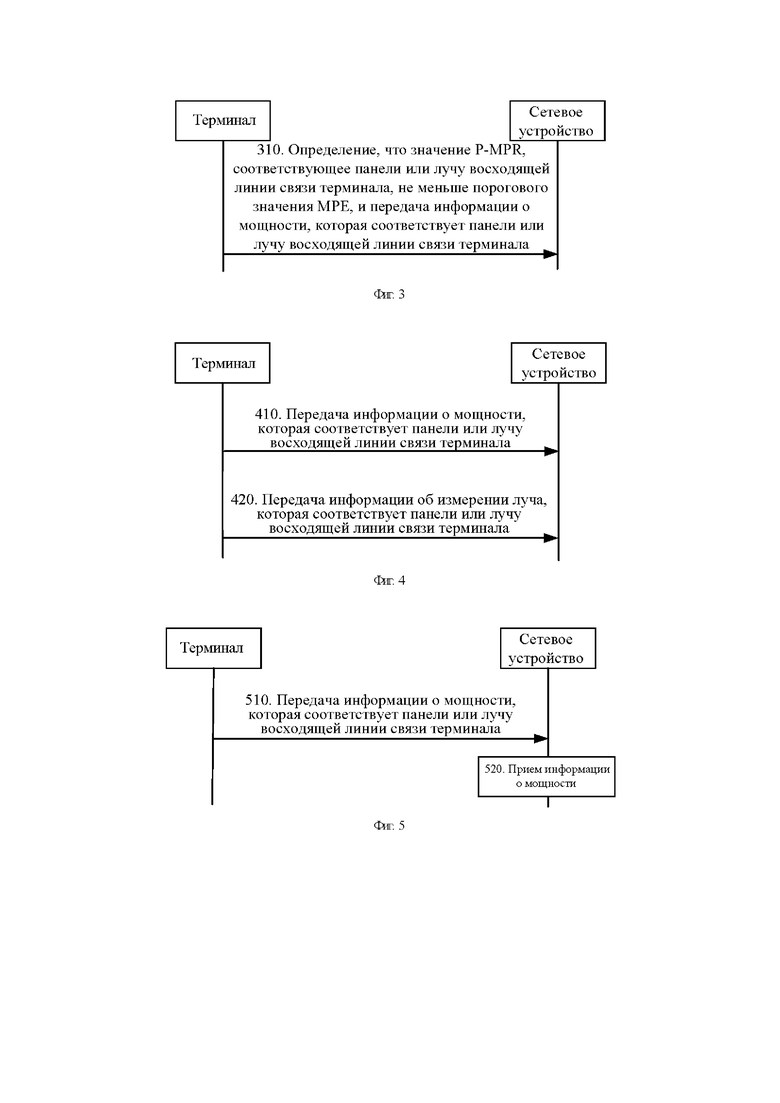

[0053] Фиг. 3 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации о мощности согласно примеру осуществления изобретения.

[0054] Фиг. 4 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации о мощности согласно примеру осуществления изобретения.

[0055] Фиг. 5 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи и приема информации о мощности согласно примеру осуществления изобретения.

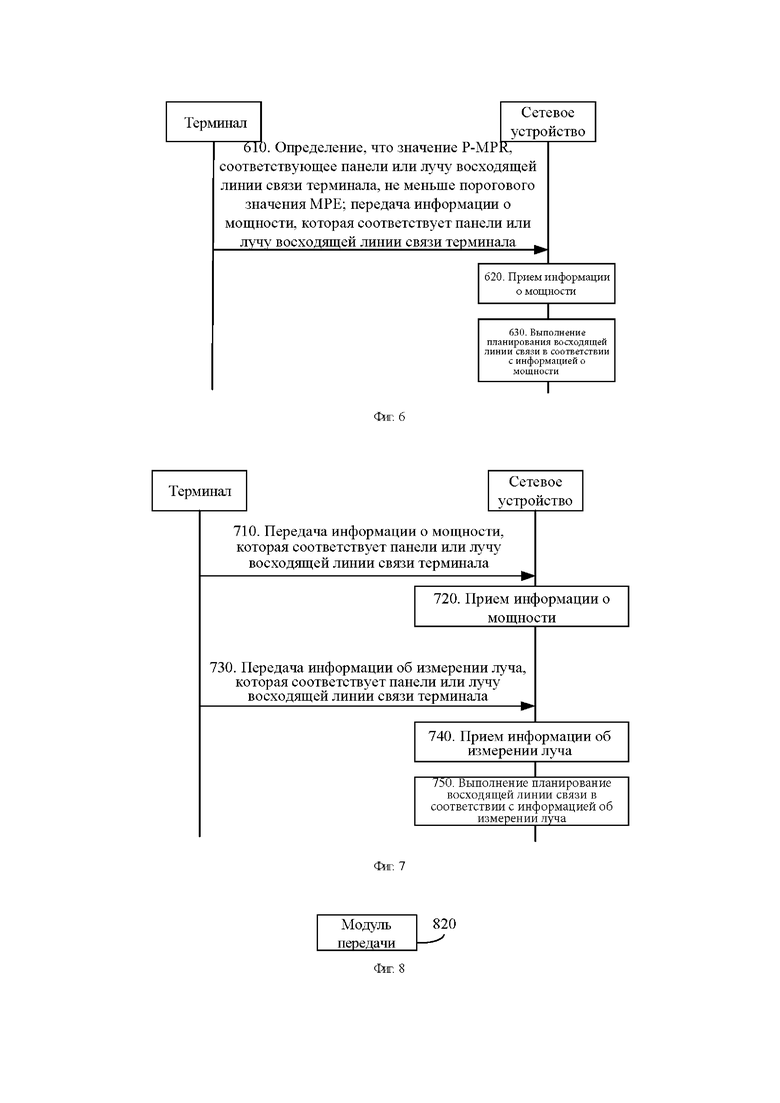

[0056] Фиг. 6 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи и приема информации о мощности согласно примеру осуществления изобретения.

[0056] Фиг. 7 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи и приема информации о мощности согласно примеру осуществления изобретения.

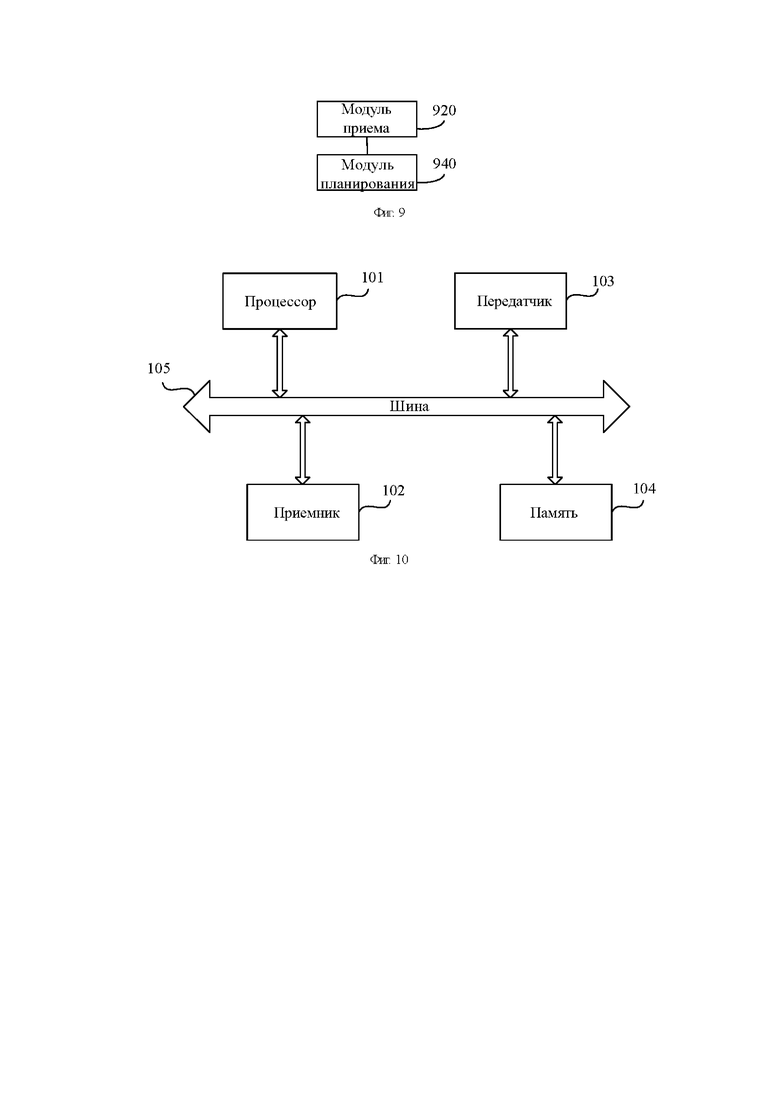

[0058] Фиг. 8 представляет собой блок-схему, иллюстрирующую устройство для передачи информации о мощности согласно примеру осуществления изобретения.

[0059] Фиг. 9 представляет собой блок-схему, иллюстрирующую устройство для приема информации о мощности согласно примеру осуществления изобретения.

[0060] Фиг. 10 представляет собой блок-схему, иллюстрирующую устройство связи согласно примеру осуществления изобретения.

Подробное описание

[0061] Чтобы сделать цель, техническое решение и преимущества изобретения более понятными, реализации изобретения будут дополнительно подробно описаны со ссылкой на прилагаемые чертежи.

[0062] Фиг. 1 представляет собой схему, иллюстрирующую систему мобильной связи согласно примеру осуществления изобретения. Система содержит сетевое устройство 01 и терминал 02.

[0063] Терминал 02 оборудован по меньшей мере одной панелью восходящей линии связи, и терминал 02 осуществляет связь с сетевым устройством 01 посредством луча восходящей линии связи.

[0064] Луч восходящей линии связи передается панелью восходящей линии связи. Одна панель восходящей линии связи может соответствовать одному или более лучам восходящей линии связи, причем каждый луч восходящей линии связи имеет различное направление передачи. Например, терминал 02 оборудован панелью 1, панелью 2… панелью n восходящей линии связи, а луч 1 и луч 2 восходящей линии связи передаются панелью 1 восходящей линии связи.

[0065] Панель восходящей линии связи и панель нисходящей линии связи, используемые для передачи терминала 02, могут быть одной и той же антенной панелью или разными антенными панелями.

[0066] То есть терминал 02 сообщает сетевому устройству 01 информацию или данные по лучу восходящей линии связи

[0067] Соответственно, сетевое устройство 01 передает информацию на терминал 02 по лучу нисходящей линии связи. Например, один луч восходящей линии связи соответствует одному лучу нисходящей линии связи.

[0068] Фиг. 2 является блок-схемой последовательности операций способа передачи информации о мощности согласно иллюстративному варианту осуществления изобретения. Например, способ передачи информации о мощности выполняется терминалом 02 на фиг. 1, и способ включает следующие этапы:

[0070] Этап 210: терминал передает информацию о мощности в сетевое устройство.

[0070] В общем, информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[0071] Информация о мощности относится к информации о параметрах, относящейся к управлению мощностью терминала. В некоторых вариантах осуществления изобретения информация о мощности содержит по меньшей мере один из следующих четырех типов информации:

[0072] • Первый тип информации: информация идентификации первой панели восходящей линии связи и значение измерения снижения максимальной мощности при управлении мощностью (P-MPR) и/или значение запаса мощности, соответствующее первой панели восходящей линии связи. Значение P-MPR первой панели восходящей линии связи не меньше порогового значения максимально допустимого воздействия (МРЕ).

[0073] В общем, информация идентификации панели относится к информации идентификации, связанной с панелью. Информация идентификации панели содержит по меньшей мере один из следующих идентификаторов: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния индикации конфигурации передачи (TCI) или идентификатор информации о пространственном соотношении (Spatialrelationinfo).

[0074] Идентификатор панели относится к соответствующему панели идентификационному коду устройства, который эквивалентен идентификатору (Identifier, ID) панели.

[0075] В соответствии с описанным выше одна панель восходящей линии связи соответствует по меньшей мере одному лучу восходящей линии связи. В общем, каждый луч восходящей линии связи имеет одно из следующего: идентификатор опорного сигнала, идентификатор состояния TCI и идентификатор информации о пространственном соотношении. В изобретении луч может быть заменен по меньшей мере одним из следующего: состоянием TCI, информацией о пространственном соотношении, пространственной обстановкой или квазисовмещением (Quasi-Co-Location, QCL) типа D.

[0076] Опорный сигнал содержит по меньшей мере одно из следующего: опорный сигнал информации о состоянии канала (CSI-RS), блок сигнала синхронизации (SSB) или зондирующий опорный сигнал (SRS).

[0077] В общем, идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов. Идентификатор набора опорных сигналов имеет соответствующую связь с панелью восходящей линии связи. Идентификатор набора опорных сигналов может использоваться для указания панели восходящей линии связи, а идентификатор опорного сигнала в наборе опорных сигналов также может использоваться для указания панели восходящей линии связи. Информация о состоянии TCI включает в себя идентификатор опорного сигнала, и идентификатор опорного сигнала также имеет соответствующую взаимосвязь с панелью восходящей линии связи. Поэтому идентификатор состояния TCI также может использоваться для указания панели восходящей линии связи.

[0078] В частности, состояние TCI используется для информирования терминала о том, что луч, используемый для приема физического канала управления нисходящей линии связи (Physical Downlink Control Channel, PDCCH), физического совместно используемого канала нисходящей линии связи (Physical Downlink Shared Channel, PDSCH) или опорного сигнала нисходящей линии связи, является тем же лучом, что и приемный луч и/или передающий луч, используемый для указания опорного сигнала луча в состоянии TCI. Альтернативно, состояние TCI используется для информирования терминала о том, что луч, используемый для передачи физического канала управления восходящей линии связи (Physical Uplink Control Channel, PUCCH), физического совместно используемого канала восходящей линии связи (Physical Uplink Shared Channel, PUSCH) или опорного сигнала восходящей линии связи, является тем же лучом, что и приемный луч и/или передающий луч, используемый для указания луча опорного сигнала в состоянии TCI.

[0079] Кроме того, P-MPR относится к значению снижения максимальной мощности передачи терминала, чтобы удовлетворить требованию МРЕ. Значение запаса мощности относится к разнице между мощностью передачи восходящей линии связи терминала и максимальной мощностью передачи терминала. Отчет о запасе мощности (Power Headroom Report, PHR) может предоставлять сетевому устройству информацию для управления и планирования мощности. МРЕ представляет собой требование к показателю, который ограничивает электромагнитное излучение терминала с точки зрения безопасности человека и используется для указания средней максимальной плотности мощности излучения терминала в определенном направлении.

[0080] • Второй тип информации: информация идентификации первого луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи. Значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ.

[0081] В общем, информация идентификации луча представляет собой информацию индикации, связанную с лучом. Информация идентификации луча содержит по меньшей мере один из следующих идентификаторов: идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении.

[0082] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[0083] Кроме того, P-MPR относится к значению снижения максимальной мощности передачи терминала, чтобы удовлетворить требованию МРЕ. Значение запаса мощности относится к разнице между мощностью передачи восходящей линии связи терминала и максимальной мощностью передачи терминала. МРЕ представляет собой требование к показателю, который ограничивает электромагнитное излучение терминала с точки зрения безопасности человека и используется для указания средней максимальной плотности мощности излучения терминала в определенном направлении.

[0084] • Третий тип информации: информация идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи. Значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ.

[0085] В общем, вторая панель восходящей линии связи и первая панель восходящей линии связи являются разными панелями восходящей линии связи. Для пояснения информации идентификации панели, P-MPR, значения запаса мощности и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[0086] • Четвертый тип информации: информация идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи. Значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[0087] В общем, второй луч восходящей линии связи и первый луч восходящей линии связи представляют собой разные лучи восходящей линии связи. Для пояснения информации идентификации луча, P-MPR, значения запаса мощности и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[0088] В примере осуществления терминал передает информацию о мощности в сетевое устройство. Информация о мощности содержит по меньшей мере одно из идентификатора панели, идентификатора набора опорных сигналов, идентификатора состояния TCI и идентификатора информации о пространственном соотношении первой панели восходящей линии связи. Идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов. Кроме того, информация о мощности дополнительно содержит значение измерения P-MPR и/или значение запаса мощности, соответствующее первой панели восходящей линии связи.

[0089] В примере осуществления терминал передает информацию о мощности в сетевое устройство. Информация о мощности содержит по меньшей мере одно из идентификатора опорного сигнала, идентификатора состояния TCI и идентификатора информации о пространственном соотношении первого луча восходящей линии связи, а также значения измерения P-MPR и/или значения запаса мощности, соответствующего первому лучу восходящей линии связи.

[0090] В примере осуществления терминал передает информацию о мощности в сетевое устройство. Информация о мощности содержит по меньшей мере одно из идентификатора панели и идентификатора опорного сигнала второй панели восходящей линии связи, а также значения измерения P-MPR и/или значения запаса мощности, соответствующего второй панели восходящей линии связи.

[0091] В примере осуществления терминал передает информацию о мощности в сетевое устройство. Информация о мощности содержит идентификатор опорного сигнала второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи.

[0092] В общем, приведенные выше варианты осуществления можно комбинировать произвольно и подробности здесь не повторяются.

[0093] В некоторых вариантах осуществления изобретения, чтобы дать возможность сетевому устройству получать более точную информацию о мощности, информация о мощности может содержать по меньшей мере одну из следующей информации:

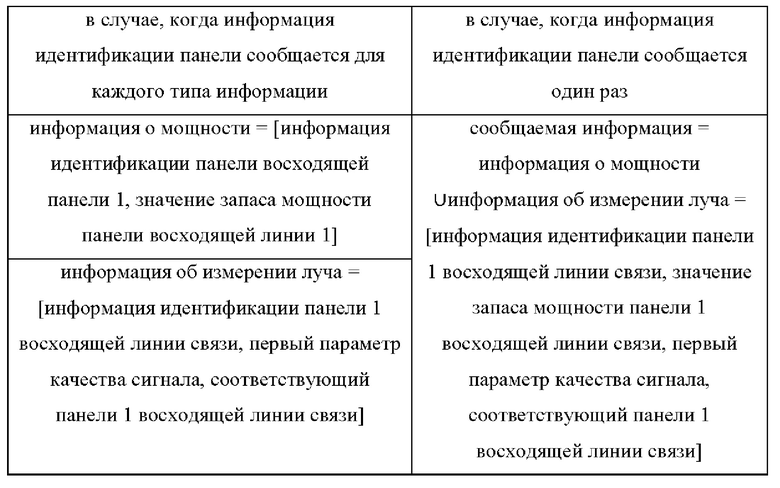

[0094] • n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ;

[0095] • m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ.

[0096] Где пит-положительные целые числа, i-положительное целое число, не превышающее n, и j -положительное целое число, не превышающее m.

[0097] Согласно вышеизложенному содержанию, одна панель восходящей линии связи соответствует по меньшей мере одному лучу восходящей линии связи, поэтому пит могут быть одинаковыми или разными, что не ограничено в этом изобретении.

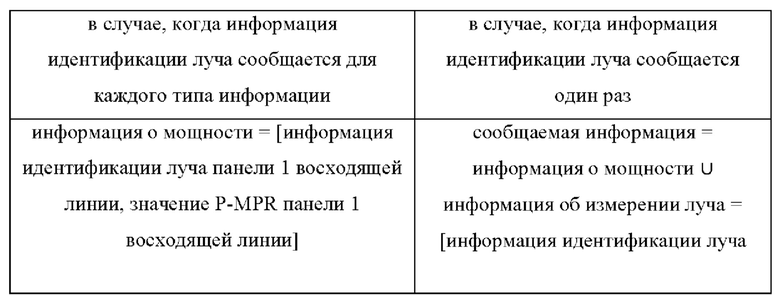

[0098] В примере осуществления, взяв в качестве примера терминал, содержащий две панели восходящей линии связи, информация о мощности содержит два идентификатора панелей и первую информацию битовой индикации, соответствующую каждому идентификатору панели. Первая информация битовой индикации, соответствующая идентификатору первой панели, указывает, что значение P-MPR первой панели восходящей линии связи меньше порогового значения МРЕ. Первая информация битовой индикации, соответствующая идентификатору второй панели, указывает, что значение P-MPR второй панели восходящей линии связи не меньше порогового значения МРЕ.

[0099] Опционально, в случае, когда значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[00100] В примере осуществления, взяв в качестве примера терминал, имеющий два луча восходящей линии связи, информация о мощности содержит два идентификатора лучей и вторую информацию битовой индикации, соответствующую каждому идентификатору луча. Вторая информация битовой индикации, соответствующая идентификатору первого луча, указывает, что значение P-MPR первого луча восходящей линии связи меньше порогового значения МРЕ. Вторая информация битовой индикации, соответствующая идентификатору второго луча, указывает, что значение P-MPR второго луча восходящей линии связи не меньше порогового значения МРЕ.

[00101] Значение P-MPR, соответствующее идентификатору второго луча, не меньше порогового значения МРЕ, таким образом, информация о мощности содержит также третью информацию битовой индикации, которая указывает значение измерения Р-MPR второго луча восходящей линии связи.

[00102] Таким образом, в способе передачи информации о мощности, предлагаемом в варианте осуществления изобретения, терминал передает информацию о мощности, соответствующую панели или лучу восходящей линии связи; сетевое устройство может выполнять планирование восходящей линии связи на основании информации о мощности со степенью детализации до панели или луча восходящей линии связи и может выбирать подходящую панель или луч восходящей линии связи, тем самым улучшая характеристику передачи восходящей линии связи.

[00103] В то же время варианты осуществления изобретения предоставляют информационный контент, содержащийся в информации о мощности, и информационный контент, содержащийся в соответствующих идентификаторах.

[00104] Кроме того, в вариантах осуществления изобретения информация о мощности содержит первую информацию битовой индикации или вторую информацию битовой индикации, которая должна указывать, превышает ли значение P-MPR соответствующей панели или луча восходящей линии связи пороговое значение МРЕ. Информация о мощности дополнительно содержит третью информацию битовой индикации, которая должна указывать значение измерения P-MPR соответствующей панели или луча восходящей линии связи.

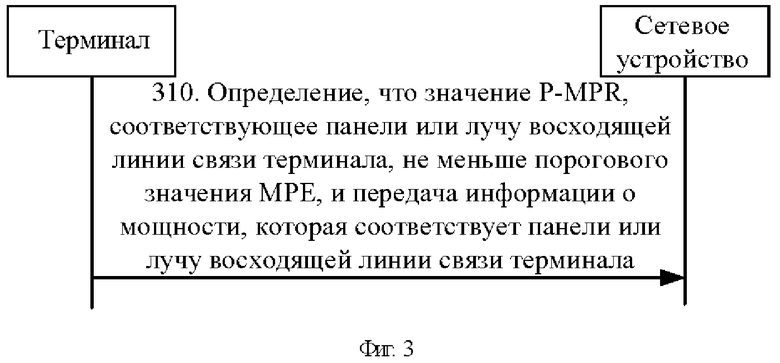

[00105] Фиг. 3 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации о мощности согласно иллюстративному варианту осуществления изобретения. Например, способ передачи информации о мощности выполняется терминалом 02 на фиг. 1 и включает следующие этапы:

[00106] Этап 310, определяется, что значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, и терминал передает информацию о мощности в сетевое устройство.

[00107] В общем, информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[00108] Как упомянуто выше, P-MPR относится к значению снижения максимальной мощности передачи терминала, чтобы удовлетворить требованию МРЕ. МРЕ представляет собой требование к показателю, которое ограничивает электромагнитное излучение терминала с точки зрения безопасности человека и сконфигурировано для указания средней максимальной плотности мощности излучения терминала в определенном направлении.

[00109] На этапе 310 условие запуска для терминала для передачи информации о мощности в сетевое устройство включает: значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ. Иными словами, значение снижения мощности передачи панели или луча восходящей линии связи больше или равно заданному пороговому значению показателя.

[00110] Например, текущая максимальная мощность передачи луча восходящей линии связи составляет 23 дБ. Чтобы удовлетворить требованиям МРЕ, значение снижения мощности передачи луча восходящей линии связи составляет 2 дБ, а пороговое значение МРЕ составляет 3 дБ. То есть мощность передачи луча восходящей линии связи снижается на 2 дБ, чтобы уменьшить фактическую максимальную мощность передачи луча восходящей линии связи до 21 дБ. Однако значение снижения на 2 дБ меньше порогового значения МРЕ, равного 3 дБ, поэтому значение снижения мощности луча недостаточно для запуска сообщения о значении P-MPR.

[00111] Кроме того, как упомянуто выше, информация о мощности касается информации о параметрах, относящейся к управлению мощностью терминала. В некоторых вариантах осуществления информация о мощности содержит по меньшей мере один из следующих четырех типов информации:

[00112] • Первый тип информации: информация идентификации первой панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первой панели восходящей линии связи. Значение P-MPR первой панели восходящей линии связи не меньше порогового значения МРЕ.

[00113] В общем, информация идентификации панели относится к информации идентификации, связанной с панелью. Информация идентификации панели содержит по меньшей мере один из следующих идентификаторов: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении. В общем, идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов.

[00114] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00115] • Второй тип информации: информация идентификации первого луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи. Значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ.

[00116] В общем, информация идентификации луча представляет собой информацию индикации, связанную с лучом. Информация идентификации луча содержит по меньшей мере один из следующих идентификаторов: идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении.

[00117] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00118] • Третий тип информации: информация идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи. Значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ.

[00119] В общем, вторая панель восходящей линии связи и первая панель восходящей линии связи являются разными панелями восходящей линии связи. Для пояснения информации идентификации панели, P-MPR, значения запаса мощности и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00120] • Четвертый тип информации: информация идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи. Значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[00121] В общем, второй луч восходящей линии связи и первый луч восходящей линии связи представляют собой разные лучи восходящей линии связи. Для пояснения информации идентификации луча, P-MPR, значения запаса мощности и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00122] В примере осуществления информация о мощности содержит по меньшей мере одно из: идентификатора панели, идентификатора набора опорных сигналов, идентификатора состояния TCI и идентификатора информации о пространственном соотношении первой панели восходящей линии связи. Идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов. Кроме того, информация о мощности дополнительно содержит значение измерения P-MPR и/или значение запаса мощности, соответствующее первой панели восходящей линии связи.

[00123] В примере осуществления, информация о мощности содержит по меньшей мере одно из: идентификатора опорного сигнала, идентификатора состояния TCI и идентификатора информации о пространственном соотношении первого луча восходящей линии связи, а также значения измерения P-MPR и/или значения запаса мощности, соответствующего первому лучу восходящей линии связи.

[00124] В примере осуществления информация о мощности содержит по меньшей мере одно из: идентификатора панели и идентификатора опорного сигнала второй панели восходящей линии связи, а также значения измерения P-MPR и/или значения запаса мощности, соответствующего второй панели восходящей линии связи.

[00125] В примере осуществления информация о мощности содержит идентификатор опорного сигнала второго луча восходящей линии связи, а также значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи.

[00126] В общем, вышеизложенные варианты осуществления можно комбинировать произвольно и подробности здесь не повторяются.

[00127] В примере осуществления, возьмем в качестве примера терминал, включающий в себя три луча восходящей линии связи, каждый луч восходящей линии связи соответствует различному значению P-MPR, подробности см. в следующей таблице:

[00128] Первое значение P-MPR больше порогового значения МРЕ, второе значение P-MPR равно пороговому значению МРЕ, а третье значение P-MPR меньше порогового значения МРЕ.

[00129] На основании этого терминал передает информацию о мощности в сетевое устройство, причем информация о мощности содержит соответствующую информацию по меньшей мере одного из луча 1 восходящей линии связи, луча 2 восходящей линии связи и луча 3 восходящей линии связи. Например, информация о мощности содержит по меньшей мере одно из: идентификатора опорного сигнала, идентификатора состояния TCI, идентификатора информации о пространственном соотношении луча 1 восходящей линии связи, а также значения измерения P-MPR и/или значения запаса мощности, соответствующего лучу 1 восходящей линии связи; и/или информация о мощности содержит идентификатор опорного сигнала луча 2 восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее лучу 2 восходящей линии связи; и/или информация о мощности содержит по меньшей мере одно из: идентификатора опорного сигнала, идентификатора состояния TCI, идентификатора информации о пространственном соотношении луча 3 восходящей линии связи и значения измерения P-MPR и/или значения запаса мощности, соответствующего лучу 3 восходящей линии связи.

[00130] В некоторых вариантах осуществления, чтобы дать возможность сетевому устройству получать более точную информацию о мощности, информация о мощности может содержать по меньшей мере одну из следующей информации: n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение Р-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; или m идентификаторов лучей и m экземпляров второй информации битовой индикации, j-й экземпляр второй информации битовой индикации используются для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ; где пит-положительные целые числа, i-положительное целое число, не превышающее n, и j-положительное целое число, не превышающее m.

[00131] Опционально, в случае, когда значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[00132] На этапе 310 значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ. Таким образом, информация о мощности может дополнительно включать в себя третью информацию битовой индикации.

[00133] В примере осуществления возьмем в качестве примера терминал, включающий три луча восходящей линии связи, каждый луч восходящей линии связи соответствует различному значению P-MPR, которое может относиться к следующей таблице:

[00134] Первое значение P-MPR больше порогового значения МРЕ, второе значение P-MPR равно пороговому значению МРЕ, а третье значение P-MPR меньше порогового значения МРЕ.

[00135] На основании этого терминал передает информацию о мощности в сетевое устройство, причем информация о мощности содержит соответствующую информацию по меньшей мере одного из луча 1 восходящей линии связи, луча 2 восходящей линии связи и луча 3 восходящей линии связи.

[00136] В то же время информация о мощности дополнительно содержит три экземпляра второй информации битовой индикации. Вторая информация битовой индикации, соответствующая лучу 1 восходящей линии связи и лучу 2 восходящей линии связи, должна указывать, что первое значение P-MPR и второе значение P-MPR не меньше порогового значения МРЕ, а вторая информация битовой индикации, соответствующая лучу 3 восходящей линии связи, должна указывать, что третье значение P-MPR меньше порога МРЕ.

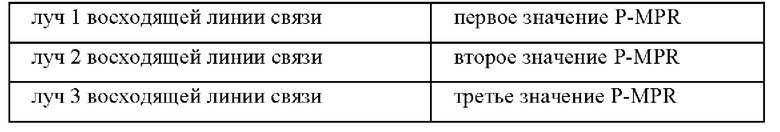

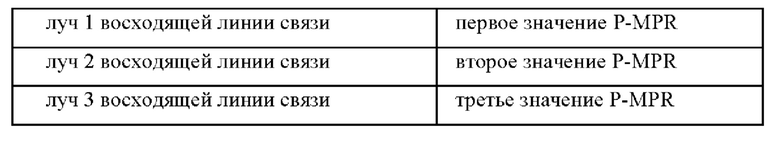

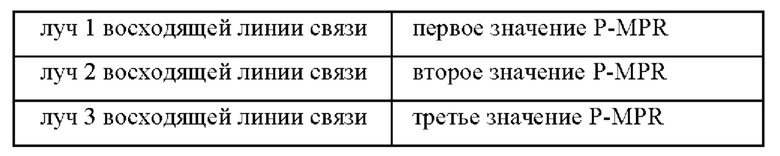

[00137] В случае, когда значения P-MPR, соответствующие лучу 1 восходящей линии связи и лучу 2 восходящей линии связи, не меньше порогового значения МРЕ, информация о мощности, передаваемая терминалом в сетевое устройство, дополнительно содержит два экземпляра третьей информации битовой индикации для указания значений измерения P-MPR, соответствующих лучу 1 восходящей линии связи и лучу 2 восходящей линии связи.

[00138] Таким образом, способ передачи информации о мощности, предусмотренный в варианте осуществления настоящего изобретения, добавляет условие запуска для передачи терминалом информации о мощности. Когда значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порога МРЕ, терминал передает информацию о мощности в сетевое устройство.

[00139] Фиг. 4 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи информации о мощности согласно иллюстративному варианту осуществления изобретения. Например, способ передачи информации о мощности выполняется терминалом 02 на фиг. 1; способ включает следующие этапы:

[00140] Этап 410: терминал передает информацию о мощности в сетевое устройство.

[00141] В общем, информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[00142] Согласно вышеизложенному, информация о мощности относится к информации о параметрах, относящейся к управлению мощностью терминала. В некоторых вариантах осуществления информация о мощности содержит по меньшей мере один из следующих четырех типов информации:

[00143] • Первый тип информации: информация идентификации первой панели восходящей линии связи и значение измерения P-MPR, соответствующее первой панели восходящей линии связи и/или значение запаса мощности, соответствующее первой панели восходящей линии связи. Значение P-MPR первой панели восходящей линии связи не меньше порогового значения МРЕ.

[00144] • Второй тип информации: информация идентификации первого луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи. Значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ.

[00145] • Третий тип информации: информация идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи. Значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ.

[00146] • Четвертый тип информации: информация идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи. Значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[00147] В общем, чтобы дать возможность сетевому устройству получать более точную информацию о мощности, информация о мощности может содержать по меньшей мере одну из следующей информации: n идентификаторов панелей, n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ. Где пит-положительные целые числа, i-положительное целое число, не превышающее n, и j-положительное целое число, не превышающее m.

[00148] Опционально, в случае, когда значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[00149] Этап 410 аналогичен этапу 210, который можно использовать в качестве ссылки и здесь он повторяться не будет.

[00150] Этап 420: терминал передает информацию об измерении луча в сетевое устройство.

[00151] В общем, информация об измерении луча соответствует панели или лучу восходящей линии связи терминала.

[00152] Информация об измерении луча содержит по меньшей мере один тип следующей информации:

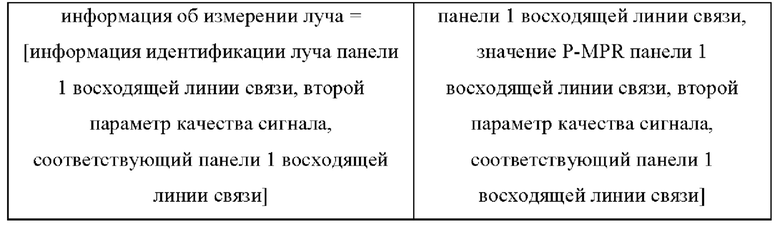

[00153] • Первый тип информации: информация идентификации первой панели восходящей линии связи и результат измерения луча, соответствующий первой панели восходящей линии связи. Значение P-MPR первой панели восходящей линии связи меньше порогового значения МРЕ.

[00154] В общем, информация идентификации панели относится к информации идентификации, связанной с панелью. Информация идентификации панели содержит по меньшей мере один из следующих идентификаторов: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении. В общем, идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов.

[00155] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00156] В общем, результат измерения луча содержит по меньшей мере одно из следующего: первый параметр качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; второй параметр качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи. Первый параметр качества сигнала получается путем измерения опорного сигнала нисходящей линии связи соответствующей панели или луча восходящей линии связи. Например, первый параметр качества сигнала получается путем измерения опорного сигнала нисходящей линии связи, соответствующего первому лучу восходящей линии связи.

[00157] Первый параметр качества сигнала и/или второй параметр качества сигнала включают в себя по меньшей мере одно из следующего: принимаемую мощность опорного сигнала уровня LI (L1-RSRP) или отношение сигнала уровня L1 к сумме помех и шума (L1-SINR).

[00158] Кроме того, P-MPR относится к значению снижения максимальной мощности передачи терминала, чтобы удовлетворить требованию МРЕ. МРЕ - это требование к показателю, который ограничивает электромагнитное излучение терминала, используется с точки зрения безопасности человека, и используется для указания средней максимальной плотности мощности излучения терминала в определенном направлении.

[00159] • Второй тип информации: информация идентификации первого луча восходящей линии связи и результат измерения луча, соответствующий первому лучу восходящей линии связи. Значение P-MPR первого луча восходящей линии связи меньше порогового значения МРЕ.

[00160] В общем, информация идентификации луча представляет собой информацию индикации, связанную с лучом. Информация идентификации луча содержит по меньшей мере один из следующих идентификаторов: идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении.

[00161] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00162] В общем, результат измерения луча содержит по меньшей мере одно из следующего: первый параметра качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; или второй параметр качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи.

[00163] Первый параметр качества сигнала и/или второй параметр качества сигнала включает в себя по меньшей мере одно из следующего: L1-RSRP или L1-SINR.

[00164] Кроме того, P-MPR относится к значению снижения максимальной мощности передачи терминала, чтобы удовлетворить требованию МРЕ. МРЕ - это требование к показателю, который ограничивает электромагнитное излучение терминала, используется с точки зрения безопасности человека и используется для указания средней максимальной плотности мощности излучения терминала в определенном направлении.

[00165] • Третий тип информации: информация идентификации второй панели восходящей линии связи и результат измерения луча, соответствующий второй панели восходящей линии связи. Значение P-MPR второй панели восходящей линии связи не меньше порогового значения МРЕ.

[00166] В общем, вторая панель восходящей линии связи и первая панель восходящей линии связи являются разными панелями восходящей линии связи. Для пояснения информации идентификации панели, результата измерения луча, P-MPR и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00167] • Четвертый тип информации: информация идентификации второго луча восходящей линии связи и результат измерения луча, соответствующий второму лучу восходящей линии связи. Значение P-MPR второго луча восходящей линии связи не меньше порогового значения МРЕ.

[00168] В общем, второй луч восходящей линии связи и первый луч восходящей линии связи являются разными лучами восходящей линии связи. Для пояснения информации идентификации луча, результата измерения луча, P-MPR и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00169] • Пятый тип информации: информация идентификации третьей панели восходящей линии связи и результат измерения луча, соответствующий третьей панели восходящей линии связи. Третья панель восходящей линии связи является одной из первых по порядку i панелей восходящей линии связи среди n панелей восходящей линии связи, где n панелей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где n-положительное целое число, a i-положительное целое число, не превышающее n. Чем меньше значение P-MPR, тем выше ранг.

[00170] В общем, третья панель восходящей линии связи представляет собой одну или более панелей восходящей линии связи, выбранных путем сортировки нескольких панелей восходящей линии связи на основании значений P-MPR, соответствующих нескольким панелям восходящей линии связи, со способом классификации, отличным от первой панели восходящей линии связи и второй панели восходящей линии связи. Для пояснения информации идентификации панели, результата измерения луча, P-MPR и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00171] • Шестой тип информации: информация идентификации третьего луча восходящей линии связи и результат измерения луча, соответствующий третьему лучу восходящей линии связи. Третий луч восходящей линии связи является одним из первых по порядку i лучей восходящей линии связи среди m лучей восходящей линии связи, где m лучей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где m-положительное целое число, a i-положительное целое число, не превышающее m. Чем меньше значение P-MPR, тем выше ранг.

[00172] В общем, третья панель восходящей линии связи представляет собой одну или более панелей восходящей линии связи, выбранных путем сортировки нескольких панелей восходящей линии связи на основании значений P-MPR, соответствующих нескольким панелям восходящей линии связи, со способом классификации, отличным от первой панели восходящей линии связи и второй панели восходящей линии связи. Для пояснения информации идентификации луча, результата измерения луча, P-MPR и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00173] Третья панель или третий луч восходящей линии связи может определяться одним из следующих способов:

[00174] Терминал сортирует n панелей или m лучей восходящей линии связи по значению P-MPR в порядке возрастания и определяет панель или луч с наименьшим значением P-MPR в качестве третьей панели или третьего луча восходящей линии связи.

[00175] Терминал сортирует n панелей или m лучей восходящей линии связи по значению P-MPR в порядке возрастания и определяет несколько из них, ранжированных первыми, как третьи панели или третьи лучи восходящей линии связи.

[00176] Терминал сортирует n панелей или m лучей восходящей линии связи по значению P-MPR в порядке возрастания и определяет одну или более панелей или один или более лучей со значениями P-MPR, которые меньше заданного значения, в качестве третьей панели или третьего луча восходящей линии связи.

[00177] Например, в терминале имеется 10 лучей восходящей линии связи. Терминал сортирует 10 лучей восходящей линии связи по значению P-MPR в порядке возрастания и определяет тот, у которого наименьшее значение P-MPR, в качестве третьего луча восходящей линии связи. В качестве варианта, терминал определяет 5 лучей восходящей линии связи со значениями P-MPR, занимающими первые 5 позиций, в качестве третьих лучей восходящей линии связи. В качестве варианта, терминал определяет три луча восходящей линии связи со значениями P-MPR, меньшими, чем заданное значение, в качестве третьих лучей восходящей линии связи.

[00178] В примере осуществления терминал передает информацию об измерении луча в сетевое устройство. Информация об измерении луча содержит по меньшей мере одно из идентификатора панели, идентификатора набора опорных сигналов, идентификатора состояния TCI и идентификатора информации о пространственном соотношении первой панели восходящей линии связи. Идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов. Кроме того, информация об измерении луча также содержит первый параметр качества сигнала, который содержит L1-RSRP и/или L1-SINR, соответствующее первой панели восходящей линии связи.

[00179] В примере осуществления терминал передает информацию об измерении луча в сетевое устройство. Информация об измерении луча содержит по меньшей мере одно из идентификатора опорного сигнала, идентификатора состояния TCI и идентификатора информации о пространственном соотношении первого луча восходящей линии связи, а также второго параметра качества сигнала. L1-RSRP, включенный во второй параметр качества сигнала, определяется на основании значений L1-RSRP и P-MPR и/или значения запаса мощности, соответствующего первому лучу восходящей линии связи.

[00180] В примере осуществления терминал передает информацию об измерении луча в сетевое устройство. Информация об измерении луча содержит по меньшей мере одно из идентификатора панели и идентификатора опорного сигнала второй панели восходящей линии связи и второго параметра качества сигнала. L1-SINR, включенный во второй параметр качества сигнала, определяется на основании L1-SINR и значения P-MPR и/или значения запаса мощности, соответствующего второй панели восходящей линии связи.

[00181] В примере осуществления терминал передает информацию об измерении луча в сетевое устройство. Информация об измерении луча содержит идентификатор опорного сигнала второго луча восходящей линии связи и первый параметр качества сигнала. Первый параметр качества сигнала содержит L1-RSRP и/или L1-SINR, соответствующее второму лучу восходящей линии связи.

[00182] В общем, приведенные выше варианты осуществления можно комбинировать произвольно и подробности здесь не повторяются.

[00183] В общем, этап 410 и этап 420 могут выполняться одновременно или не одновременно. Один или все из них могут быть выполнены.

[00184] Можно понять, что в любом варианте осуществления настоящего изобретения, когда терминал передает сетевому устройству несколько типов информации, соответствующей одной и той же панели восходящей линии связи, например, два или более значений P-MPR, значение запаса мощности и результат измерения луча панели восходящей линии связи, информация может включать в себя информацию идентификации панели восходящей линии связи только один раз. Когда терминал передает сетевому устройству несколько типов информации, соответствующей одному и тому же лучу восходящей линии связи, например, два или более значений P-MPR, значение запаса мощности и результат измерения луча восходящей линии связи, информация может включать информацию идентификации луча восходящей линии связи только один раз.

[00185] В примере осуществления терминал передает в сетевое устройство информацию о мощности и информацию измерения луча, соответствующую панели 1 восходящей линии связи. Информация о мощности содержит информацию идентификации панели и значение запаса мощности панели 1 восходящей линии связи. Результат измерения луча содержит информацию идентификации панели 1 восходящей линии связи и первый параметр качества сигнала, соответствующий панели 1 восходящей линии связи. Первый параметр качества сигнала содержит L1-SINR, соответствующее панели 1 восходящей линии связи, как указано в таблице ниже:

[00186] В примере осуществления терминал передает в сетевое устройство информацию о мощности и информацию об измерении луча, соответствующую лучу 1 восходящей линии связи. Информация о мощности содержит информацию идентификации луча и значение Р-MPR луча 1 восходящей линии связи. Результат измерения луча содержит информацию идентификации луча 1 восходящей линии связи и второй параметр качества сигнала, соответствующий лучу 1 восходящей линии связи. L1-RSRP, включенное во второй параметр качества сигнала, определяется на основании L1-RSRP и значения P-MPR, соответствующего лучу 1 восходящей линии связи, как указано в следующей таблице:

[00187] Таким образом, в способе передачи информации о мощности, предусмотренном в варианте осуществления настоящего изобретения, терминал может передавать в сетевое устройство информацию измерения луча, соответствующую панели или лучу восходящей линии связи. Сетевое устройство может выполнять планирование восходящей линии связи на основании информации о мощности и/или информации об измерении луча и выбирать соответствующую панель или луч восходящей линии связи, тем самым улучшая характеристики передачи восходящей линии связи. В то же время вариант осуществления изобретения обеспечивает информационный контент, содержащийся в информации об измерении луча, и информационный контент, содержащийся в соответствующих идентификаторах.

[00188] Фиг. 5 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи и приема информации о мощности согласно иллюстративному варианту осуществления изобретения. Например, способ передачи информации о мощности выполняется терминалом 02 на фиг. 1, способ приема информации о мощности выполняется сетевым устройством 01 на фиг.1. Способ включает следующие этапы:

[00189] Этап 510: терминал передает информацию о мощности в сетевое устройство.

[00190] В общем, информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[00191] Этап 520: сетевое устройство принимает информацию о мощности, передаваемую терминалом.

[00192] В соответствии с вышеизложенным, информация о мощности относится к информации о параметрах, относящейся к управлению мощностью терминала. В некоторых вариантах осуществления информация о мощности содержит по меньшей мере один из следующих четырех типов информации:

[00193] • Первый тип информации: информация идентификации первой панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первой панели восходящей линии связи. Значение P-MPR первой панели восходящей линии связи не меньше порога МРЕ.

[00194] В общем, информация идентификации панели относится к информации идентификации, связанной с панелью. Информация идентификации панели содержит по меньшей мере один из следующих идентификаторов: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния TCI, и идентификатор информации о пространственном соотношении. В общем, идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов.

[00195] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00196] • Второй тип информации: информация идентификации первого луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи. Значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ.

[00197] В общем, информация идентификации луча представляет собой информацию индикации, связанную с лучом. Информация идентификации луча содержит по меньшей мере один из следующих идентификаторов: идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении.

[00198] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00199] • Третий тип информации: информация идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи. Значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ.

[00200] В общем, вторая панель восходящей линии связи и первая панель восходящей линии связи представляют собой разные панели восходящей линии связи.

[00201] • Четвертый тип информации: информация идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи. Значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[00202] В общем, второй луч восходящей линии связи и первый луч восходящей линии связи представляют собой разные лучи восходящей линии связи. Для пояснения информации идентификации луча, P-MPR, значения запаса мощности и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00203] В примере осуществления сетевое устройство принимает информацию о мощности, передаваемую терминалом. Информация о мощности содержит по меньшей мере одно из идентификатора панели, идентификатора состояния TCI и идентификатора информации о пространственном соотношении первой панели восходящей линии связи, а также значения измерения P-MPR и/или значения запаса мощности, соответствующего первой панели восходящей линии связи.

[00204] В примере осуществления сетевое устройство принимает информацию о мощности, передаваемую терминалом. Информация о мощности содержит по меньшей мере одно из идентификатора состояния TCI и идентификатора информации о пространственном соотношении первого луча восходящей линии связи, а также значения измерения P-MPR и/или значения запаса мощности, соответствующего первому лучу восходящей линии связи.

[00205] В примере осуществления сетевое устройство принимает информацию о мощности, передаваемую терминалом. Информация о мощности содержит по меньшей мере одно из идентификатора опорного сигнала второй панели восходящей линии связи и значения измерения P-MPR и/или значения запаса мощности, соответствующего второй панели восходящей линии связи.

[00206] В примере осуществления сетевое устройство принимает информацию о мощности, передаваемую терминалом. Информация о мощности содержит идентификатор опорного сигнала второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи.

[00207] В общем, приведенные выше варианты осуществления можно комбинировать произвольно и подробности здесь не повторяются.

[00208] В некоторых вариантах осуществления, чтобы дать возможность сетевому устройству получать более точную информацию о мощности, информация о мощности может содержать по меньшей мере одну из следующей информации: n идентификаторов панелей, n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение Р-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; m идентификаторов лучей, m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ. Где пит-положительные целые числа, i-положительное целое число, не превышающее n, и j-положительное целое число, не превышающее m.

[00209] Опционально, в случае, когда значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[00210] Таким образом, в способе передачи информации о мощности, предлагаемом в варианте осуществления изобретения посредством приема передаваемой терминалом информации о мощности, соответствующей панели или лучу восходящей линии связи, сетевое устройство может выполнять на основании этого планирование восходящей линии связи, и выбирать подходящую панель или луч восходящей линии связи, тем самым улучшая характеристики передачи восходящей линии связи.

[00211] В то же время варианты осуществления изобретения предоставляют информационный контент, содержащийся в информации о мощности, и информационный контент, содержащийся в соответствующих идентификаторах.

[00212] Кроме того, в вариантах осуществления изобретения информация о мощности содержит первую информацию битовой индикации или вторую информацию битовой индикации, которая должна указывать, превышает ли значение P-MPR соответствующей панели или луча восходящей линии связи, пороговое значение МРЕ. Информация о мощности дополнительно содержит третью информацию битовой индикации, которая должна указывать значение измерения P-MPR соответствующей панели или луча восходящей линии связи.

[00213] Фиг. 6 представляет собой блок-схему последовательности операций, иллюстрирующую способ передачи и приема информации о мощности согласно иллюстративному варианту осуществления настоящего изобретения. Например, способ передачи информации о мощности выполняется терминалом 02 на фиг. 1, способ приема информации о мощности выполняется сетевым устройством 01 на фиг. 1. Способ включает следующие этапы:

[00214] Этап 610, определяется, что значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, и терминал передает информацию о мощности в сетевое устройство.

[00215] В общем, информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[00216] Как упоминалось выше, P-MPR относится к значению снижения максимальной мощности передачи терминала, чтобы удовлетворить требованию МРЕ. МРЕ представляет собой требование к показателю, которое ограничивает электромагнитное излучение терминала с точки зрения безопасности человека и сконфигурировано для указания средней максимальной плотности мощности излучения терминала в определенном направлении.

[00217] На этапе 610 условие запуска для терминала для передачи информации о мощности в сетевое устройство включает: значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ. Иными словами, значение снижения мощности передачи панели или луча восходящей линии связи больше или равно заданному пороговому значению показателя.

[00218] Этап 620: сетевое устройство принимает информацию о мощности, передаваемую терминалом.

[00219] В соответствии с вышеизложенным, информация о мощности касается информации о параметрах, относящейся к управлению мощностью терминала. В некоторых вариантах осуществления информация о мощности содержит по меньшей мере один из следующих четырех типов информации:

[00220] • Первый тип информации: информация идентификации первой панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первой панели восходящей линии связи. Значение P-MPR первой панели восходящей линии связи не меньше порогового значения МРЕ.

[00221] В общем, информация идентификации панели относится к информации идентификации, связанной с панелью. Информация идентификации панели содержит по меньшей мере один из следующих идентификаторов: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении. В общем, идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов.

[00222] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00223] • Второй тип информации: информация идентификации первого луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи. Значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ.

[00224] В общем, информация идентификации луча представляет собой информацию индикации, связанную с лучом. Информация идентификации луча содержит по меньшей мере один из следующих идентификаторов: идентификатор опорного сигнала; идентификатор состояния TCI; или идентификатор информации о пространственном соотношении.

[00225] опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00226] • Третий тип информации: информация идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи. Значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ.

[00227] В общем, вторая панель восходящей линии связи и первая панель восходящей линии связи являются разными панелями восходящей линии связи. Для пояснения информации идентификации панели, P-MPR, значения запаса мощности и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00228] • Четвертый тип информации: информация идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи. Значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[00229] В общем, второй луч восходящей линии связи и первый луч восходящей линии связи представляют собой разные лучи восходящей линии связи. Для пояснения информации идентификации луча, P-MPR, значения запаса мощности и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00230] В примере осуществления, возьмем в качестве примера терминал, включающий в себя три луча восходящей линии связи, каждый луч восходящей линии связи соответствует различному значению P-MPR, подробности см. в следующей таблице:

[00231] Первое значение P-MPR больше порогового значения МРЕ, второе значение P-MPR равно пороговому значению МРЕ, а третье значение P-MPR меньше порогового значения МРЕ.

[00232] На основании этого сетевое устройство принимает информацию о мощности, передаваемую терминалом, причем информация о мощности содержит соответствующую информацию по меньшей мере одного из луча 1 восходящей линии связи, луча 2 восходящей линии связи и луча 3 восходящей линии связи. Например, информация о мощности содержит по меньшей мере одно из: идентификатора опорного сигнала, идентификатора состояния TCI, идентификатора информации о пространственном соотношении луча 1 восходящей линии связи, а также значения измерения P-MPR и/или значения запаса мощности, соответствующего лучу 1 восходящей линии связи; и/или информация о мощности содержит идентификатор опорного сигнала луча 2 восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее лучу 2 восходящей линии связи; и/или информация о мощности содержит по меньшей мере одно из: идентификатора опорного сигнала, идентификатора состояния TCI, идентификатора информации о пространственном соотношении луча 3 восходящей линии связи и значения измерения P-MPR и/или значения запаса мощности, соответствующего лучу 3 восходящей линии связи.

[00233] В некоторых вариантах осуществления, чтобы дать возможность сетевому устройству получать более точную информацию о мощности, информация о мощности может содержать по меньшей мере одну из следующей информации: n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение Р-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ; где пит-положительные целые числа, i-положительное целое число, не превышающее n, и j-положительное целое число, не превышающее m.

[00234] Опционально, в случае, когда значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[00235] На этапе 610 значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ. Таким образом, информация о мощности может дополнительно включать в себя третью информацию битовой индикации.

[00236] Этап 630: сетевое устройство выполняет планирование восходящей линии связи в соответствии с информацией о мощности.

[00237] Планирование восходящей линии связи относится к планированию сетевого устройства, выполняемому с учетом максимальной мощности передачи, которую может достичь панель или луч восходящей линии связи, согласно принятой информации о мощности, соответствующей панели или лучу восходящей линии связи.

[00238] В общем, этап 630 может быть реализован следующим образом:

[00239] Сетевое устройство определяет целевой луч на основании информации о мощности. Целевой луч используется терминалом для передачи по меньшей мере одного из: состояния TCI восходящей линии связи, пространственной обстановки и информации о пространственном соотношении.

[00240] Таким образом, к способу приема информации о мощности, предусмотренному в варианте осуществления настоящего изобретения, добавляется условие запуска для приема информации о мощности. Когда значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, сетевое устройство принимает информацию о мощности, передаваемую терминалом.

[00241] Фиг. 7 является блок-схемой последовательности операций, иллюстрирующую способ передачи и приема информации о мощности согласно иллюстративному варианту осуществления настоящего изобретения. Например, способ передачи информации о мощности выполняется терминалом 02 на фиг. 1, способ приема информации о мощности выполняется сетевым устройством 01 на фиг. 1. Способ включает следующие этапы:

[00242] Этап 710: терминал передает информацию о мощности в сетевое устройство.

[00243] В общем, информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[00244] Этап 720: сетевое устройство принимает информацию о мощности, передаваемую терминалом.

[00245] В соответствии с вышеизложенным, информация о мощности относится к информации о параметрах, относящейся к управлению мощностью терминала. В некоторых вариантах осуществления информация о мощности содержит по меньшей мере один из следующих четырех типов информации:

[00246] • Первый тип информации: информация идентификации первой панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первой панели восходящей линии связи. Значение P-MPR первой панели восходящей линии связи не меньше порогового значения МРЕ.

[00247] • Второй тип информации: информация идентификации первого луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи. Значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ.

[00248] • Третий тип информации: информация идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи. Значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ.

[00249] • Четвертый тип информации: информация идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи. Значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[00250] В общем, чтобы дать возможность сетевому устройству получать более точную информацию о мощности, информация о мощности может содержать по меньшей мере одну из следующей информации: n идентификаторов панелей, n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; m идентификаторов лучей, m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ. Где n и m -положительные целые числа, i-положительное целое число, не превышающее n, и j-положительное целое число, не превышающее m.

[00251] Опционально, в случае, когда значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[00252] Этапы 710 и 720 аналогичны этапам 610 и 620, которые можно использовать в качестве ссылки и здесь они повторяться не будут.

[00253] Этап 730: терминал передает информацию об измерении луча в сетевое устройство.

[00254] В общем, информация об измерении луча соответствует панели или лучу восходящей линии связи терминала.

[00255] Этап 740: сетевое устройство принимает информацию об измерении луча, передаваемую терминалом.

[00256] В соответствии с вышеизложенным, информация об измерении луча содержит по меньшей мере один тип следующей информации:

[00257] • Первый тип информации: информация идентификации первой панели восходящей линии связи и результат измерения луча, соответствующий первой панели восходящей линии связи. Значение P-MPR первой панели восходящей линии связи меньше порогового значения МРЕ.

[00258] В общем, информация идентификации панели относится к информации идентификации, связанной с панелью. Информация идентификации панели содержит по меньшей мере один из следующих идентификаторов: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении. В общем, идентификатор набора опорных сигналов содержит несколько идентификаторов опорных сигналов.

[00259] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00260] В общем, результат измерения луча содержит по меньшей мере одно из: первого параметра качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; второго параметра качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи.

[00261] Первый параметр качества сигнала и/или второй параметр качества сигнала содержит по меньшей мере одно из: L1-RSRP или L1-SINR.

[00262] Кроме того, P-MPR относится к значению снижения максимальной мощности передачи терминала, чтобы удовлетворить требованию МРЕ. МРЕ - это требование к показателю, который ограничивает электромагнитное излучение терминала, используется с точки зрения безопасности человека, и используется для указания средней максимальной плотности мощности излучения терминала в определенном направлении.

[00263] Второй тип информации: информация идентификации первого луча восходящей линии связи и результат измерения луча, соответствующий первому лучу восходящей линии связи. Значение P-MPR первого луча восходящей линии связи меньше порогового значения МРЕ.

[00264] В общем, информация идентификации луча представляет собой информацию индикации, связанную с лучом. Информация идентификации луча содержит по меньшей мере один из следующих идентификаторов: идентификатор опорного сигнала; идентификатор состояния TCI; или идентификатор информации о пространственном соотношении.

[00265] Опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[00266] В общем, результат измерения луча содержит по меньшей мере одно из: первого параметра качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; или второго параметра качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи.

[00267] Первый параметр качества сигнала и/или второй параметр качества сигнала включают в себя по меньшей мере один из следующих экземпляров информации: L1-RSRP или L1-SINR.

[00268] Кроме того, P-MPR относится к значению снижения максимальной мощности передачи терминала, чтобы удовлетворить требованию МРЕ. МРЕ - это требование к показателю, который ограничивает электромагнитное излучение терминала, используется с точки зрения безопасности человека, и сконфигурирован для указания средней максимальной плотности мощности излучения терминала в определенном направлении.

[00269] • Третий тип информации: информация идентификации второй панели восходящей линии связи и результат измерения луча, соответствующий второй панели восходящей линии связи. Значение P-MPR второй панели восходящей линии связи не меньше порогового значения МРЕ.

[00270] В общем, вторая панель восходящей линии связи и первая панель восходящей линии связи являются разными панелями восходящей линии связи. Для пояснения информации идентификации панели, результата измерения луча, P-MPR и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00271] • Четвертый тип информации: информация идентификации второго луча восходящей линии связи и результат измерения луча, соответствующий второму лучу восходящей линии связи. Значение P-MPR второго луча восходящей линии связи не меньше порогового значения МРЕ.

[00272] В общем, второй луч восходящей линии связи и первый луч восходящей линии связи являются разными лучами восходящей линии связи. Для пояснения информации идентификации луча, результата измерения луча, P-MPR и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00273] • Пятый тип информации: информация идентификации панели третьей панели восходящей линии связи и результат измерения луча, соответствующий третьей панели восходящей линии связи. Третья панель восходящей линии связи является одной из первых по порядку i панелей восходящей линии связи среди n панелей восходящей линии связи, где n панелей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где n-положительное целое число, a i-положительное целое число, не превышающее п. Чем меньше значение P-MPR, тем выше ранг.

[00274] В общем, третья панель восходящей линии связи представляет собой одну или более панелей восходящей линии связи, выбранных путем сортировки нескольких панелей восходящей линии связи на основании значений P-MPR, соответствующих нескольким панелям восходящей линии связи, со способом классификации, отличным от первой панели и второй панели восходящей линии связи. Для пояснения информации идентификации панели, результата измерения луча, P-MPR и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00275] • Шестой тип информации: информация идентификации третьего луча восходящей линии связи и результат измерения луча, соответствующий третьему лучу восходящей линии связи. Третий луч восходящей линии связи является одним из первых по порядку i лучей восходящей линии связи среди m лучей восходящей линии связи, где m лучей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где m-положительное целое число, a i-положительное целое число, не превышающее m. Чем меньше значение P-MPR, тем выше ранг.

[00276] В общем, третья панель восходящей линии связи представляет собой одну или более панелей восходящей линии связи, выбранных путем сортировки нескольких панелей восходящей линии связи на основании значений P-MPR, соответствующих нескольким панелям восходящей линии связи, со способом классификации, отличным от первой панели восходящей линии связи и второй панели восходящей линии связи. Для пояснения информации идентификации панели, результата измерения луча, P-MPR и МРЕ можно сделать ссылку на предшествующее содержание, и подробности здесь не повторяются.

[00277] Третья панель или третий луч восходящей линии связи могут определяться одним из следующих способов:

[00278] Терминал сортирует n панелей или m лучей восходящей линии связи по значению P-MPR в порядке возрастания и определяет панель или луч с наименьшим значением P-MPR в качестве третьей панели или третьего луча восходящей линии связи.

[00279] Терминал сортирует n панелей или m лучей восходящей линии связи по значению P-MPR в порядке возрастания и определяет несколько из них, ранжированных первыми, как третьи панели или третьи лучи восходящей линии связи.

[00280] Терминал сортирует n панелей или m лучей восходящей линии связи по значению P-MPR в порядке возрастания и определяет одну или более панелей или один или более лучей со значениями P-MPR, которые меньше заданного значения, в качестве третьей панели или третьего луча восходящей линии связи.

[00281] В примере осуществления терминал передает информацию об измерении луча в сетевое устройство. Информация об измерении луча содержит по меньшей мере одно из идентификатора состояния TCI и идентификатора информации о пространственном соотношении первой панели восходящей линии связи, а также первого параметра качества сигнала. Первый параметр качества сигнала содержит L1-RSRP и/или L1-SINR, соответствующее первой панели восходящей линии связи.

[00282] В примере осуществления терминал передает информацию об измерении луча в сетевое устройство. Информация об измерении луча содержит по меньшей мере одно из идентификатора опорного сигнала, идентификатора информации о пространственном соотношении первого луча восходящей линии связи и второго параметра качества сигнала. L1-RSRP, включенное во второй параметр качества сигнала, определяется на основании значений L1-RSRP и P-MPR и/или значения запаса мощности, соответствующего первому лучу восходящей линии связи.

[00283] В примере осуществления терминал передает информацию об измерении луча в сетевое устройство. Информация об измерении луча содержит идентификатор опорного сигнала второй панели восходящей линии связи и второй параметр качества сигнала. L1-SINR, включенное во второй параметр качества сигнала, определяется на основании L1-SINR и значения P-MPR и/или значения запаса мощности, соответствующего второй панели восходящей линии связи.

[00284] Информация об измерении луча содержит идентификатор опорного сигнала второго луча восходящей линии связи и первый параметр качества сигнала. Первый параметр качества сигнала содержит L1-RSRP и/или L1-SINR, соответствующее второму лучу восходящей линии связи.

[00285] В общем, приведенные выше варианты осуществления можно комбинировать произвольно и подробности здесь не повторяются.

[00286] В общем, этап 710 и этап 730 могут выполняться одновременно или не одновременно. Один или все из них могут быть выполнены. Этап 720 и этап 740 могут выполняться одновременно или не одновременно. Один или все из них могут быть выполнены.

[00287] Этап 750: выполняется планирование восходящей линии связи в соответствии с информацией об измерении луча.

[00288] Планирование восходящей линии связи относится к планированию сетевого устройства, выполняемому с учетом максимальной мощности передачи, которую может достичь панель или луч восходящей линии связи, согласно принятой информации о мощности, соответствующей панели или лучу восходящей линии связи.

[00289] В общем, этап 750 может быть реализован следующим образом:

[00290] Сетевое устройство определяет целевой луч на основании информации о мощности. Целевой луч используется терминалом для передачи по меньшей мере одного из: состояния TCI восходящей линии связи, пространственной обстановки и информации о пространственном соотношении.

[00291] В общем, способ приема информации о мощности, предлагаемый в варианте осуществления изобретения, заключается в том, что путем приема передаваемой терминалом информации об измерении луча, соответствующей панели или лучу восходящей линии связи, сетевое устройство может выполнять планирование восходящей линии связи на основании информации о мощности и/или информации об измерении луча и выбирать соответствующую панель или луч восходящей линии связи, тем самым улучшая характеристики передачи восходящей линии связи. В то же время вариант осуществления изобретения обеспечивает информационный контент, содержащийся в информации об измерении луча, и информационный контент, содержащийся в соответствующих идентификаторах.

[00292] Фиг. 8 представляет собой блок-схему, иллюстрирующую устройство для передачи информации о мощности согласно иллюстративному варианту осуществления изобретения. Устройство может быть реализовано в виде терминала, или может быть реализовано в виде части терминала. Устройство содержит:

[00293] модуль 820 передачи, сконфигурированный для передачи терминалом информации о мощности в сетевое устройство.

[00294] Информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[00295] В опциональном исполнении изобретения информация о мощности содержит по меньшей мере одно из следующего: информацию идентификации первой панели восходящей линии связи и значение измерения снижения максимальной мощности при управлении мощностью (P-MPR) и/или значение запаса мощности, соответствующее первой панели восходящей линии связи, причем значение P-MPR первой панели восходящей линии связи не меньше порогового значения максимально допустимого воздействия (МРЕ); информацию идентификации первого луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи, причем значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи, причем значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ; или информацию идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи, причем значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[00296] В опциональном исполнении изобретения модуль 820 передачи сконфигурирован для: определения того, что значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, и передачи терминалом информации о мощности в сетевое устройство.

[00297] В опциональном исполнении изобретения информация о мощности содержит по меньшей мере одно из следующего: n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; или m идентификаторов лучей и m экземпляров второй информации битовой индикации, причем j-й экземпляр второй информации битовой индикации используются для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ; где пит-положительные целые числа, i-положительное целое число, не превышающее n, и j-положительное целое число, не превышающее m.

[00298] В опциональном исполнении изобретения значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, а информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[00299] В опциональном исполнении изобретения модуль 820 передачи дополнительно сконфигурирован для передачи терминалом информации об измерении луча в сетевое устройство. Информация об измерении луча соответствует панели или лучу восходящей линии связи терминала.

[0300] В опциональном исполнении изобретения, информация об измерении лучей содержит по меньшей мере одно из следующего: информацию идентификации первой панели восходящей линии связи и результат измерения луча, соответствующий первой панели восходящей линии связи, причем значение P-MPR первой панели восходящей линии связи меньше порогового значения МРЕ; информацию идентификации первого луча восходящей линии связи и результат измерения луча, соответствующий первому лучу восходящей линии связи, причем значение P-MPR первого луча восходящей линии связи меньше порогового значения МРЕ; информацию идентификации второй панели восходящей линии связи и результат измерения луча, соответствующий второй панели восходящей линии связи, причем значение P-MPR второй панели восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации второго луча восходящей линии связи и результат измерения луча, соответствующий второму лучу восходящей линии связи, причем значение P-MPR второго луча восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации третьей панели восходящей линии связи и результат измерения луча, соответствующий третьей панели восходящей линии связи, при этом третья панель восходящей линии связи является одной из первых по порядку i панелей восходящей линии связи среди n панелей восходящей линии связи, где n панелей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где n-положительное целое число, a i-положительное целое число, не превышающее п; или информацию идентификации третьего луча восходящей линии связи, и результат измерения луча, соответствующий третьему лучу восходящей линии связи, причем третий луч восходящей линии связи является одним из первых по порядку i лучей восходящей линии связи среди m лучей восходящей линии связи, где m лучей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где m-положительное целое число, a i-положительное целое число, не превышающее m.

[0301] В опциональном исполнении изобретения информация идентификации панели содержит по меньшей мере одно из следующего: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния индикации конфигурации передачи (TCI) или идентификатор информации о пространственном соотношении.

[0302] В опциональном исполнении изобретения информация идентификации луча содержит по меньшей мере одно из следующего: идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении.

[0303] В опциональном исполнении изобретения опорный сигнал содержит по меньшей мере одно из: CSI-RS, SSB или SRS.

[0304] В опциональном исполнении изобретения результат измерения луча содержит по меньшей мере одно из следующего: первый параметр качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; или второй параметр качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи.

[0305] В опциональном исполнении изобретения первый параметр качества сигнала и/или второй параметр качества сигнала содержит по меньшей мере одно из: L1-RSRP или L1-SINR.

[0306] Фиг. 9 представляет собой блок-схему, иллюстрирующую устройство для приема информации о мощности согласно иллюстративному варианту осуществления настоящего изобретения. Устройство может быть реализовано как сетевое устройство или оно может быть реализовано как часть сетевого устройства. В состав устройства входит:

[0307] модуль 920 приема, сконфигурированный для приема сетевым устройством информации о мощности, передаваемой терминалом.

[0308] Информация о мощности соответствует панели или лучу восходящей линии связи терминала.

[0309] В опциональном исполнении изобретения, информация о мощности содержит по меньшей мере одно из следующего: информацию идентификации первой панели восходящей линии связи и значение измерения снижения максимальной мощности при управлении мощностью (P-MPR) и/или значение запаса мощности, соответствующее первой панели восходящей линии связи, причем значение P-MPR первой панели восходящей линии связи не меньше порогового значения максимально допустимого воздействия (МРЕ); информацию идентификации первого луча восходящей линии связи и значение измерения P-MPR, соответствующее первому лучу восходящей линии связи, и/или значение запаса мощности, соответствующее первому лучу восходящей линии связи, причем значение P-MPR первого луча восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации второй панели восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второй панели восходящей линии связи, причем значение P-MPR второй панели восходящей линии связи меньше порогового значения МРЕ; или информацию идентификации второго луча восходящей линии связи и значение измерения P-MPR и/или значение запаса мощности, соответствующее второму лучу восходящей линии связи, причем значение P-MPR второго луча восходящей линии связи меньше порогового значения МРЕ.

[0310] В опциональном исполнении изобретения модуль 920 приема сконфигурирован для: определения того, что значение P-MPR, соответствующее панели или лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, и приема сетевым устройством информации о мощности, передаваемой терминалом.

[0311] В опциональном исполнении изобретения информация о мощности содержит по меньшей мере одно из следующего: n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации предназначен для указания, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение МРЕ; или m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации используется для указания, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение МРЕ; где пит-положительные целые числа, i-положительное целое число, не превышающее п, и j-положительное целое число, не превышающее m.

[0312] В опциональном исполнении изобретения значение P-MPR, соответствующее первой панели или первому лучу восходящей линии связи терминала, не меньше порогового значения МРЕ, а информация о мощности дополнительно содержит третью информацию битовой индикации. Третья информация битовой индикации используется для указания значения измерения P-MPR, соответствующего первой панели или первому лучу восходящей линии связи.

[0313] В опциональном исполнении изобретения модуль 920 приема дополнительно сконфигурирован для приема сетевым устройством информации об измерении луча, передаваемой терминалом. Информация об измерении луча соответствует панели или лучу восходящей линии связи терминала.

[0314] В опциональном исполнении изобретения информация об измерении луча содержит по меньшей мере одно из следующего: информацию идентификации первой панели восходящей линии связи и результат измерения луча, соответствующий первой панели восходящей линии связи, причем значение P-MPR первой панели восходящей линии связи меньше порогового значения МРЕ; информацию идентификации первого луча восходящей линии связи и результат измерения луча, соответствующий первому лучу восходящей линии связи, причем значение P-MPR первого луча восходящей линии связи меньше порогового значения МРЕ; информацию идентификации второй панели восходящей линии связи и результат измерения луча, соответствующий второй панели восходящей линии связи, причем значение P-MPR второй панели восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации второго луча восходящей линии связи и результат измерения луча, соответствующий второму лучу восходящей линии связи, причем значение P-MPR второго луча восходящей линии связи не меньше порогового значения МРЕ; информацию идентификации третьей панели восходящей линии связи и результат измерения луча, соответствующий третьей панели восходящей линии связи, при этом третья панель восходящей линии связи является одной из первых по порядку i панелей восходящей линии связи среди n панелей восходящей линии связи, где n панелей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где n-положительное целое число, a i-положительное целое число, не превышающее п; или информацию идентификации третьего луча восходящей линии связи, и результат измерения луча, соответствующий третьему лучу восходящей линии связи, причем третий луч восходящей линии связи является одним из первых по порядку i лучей восходящей линии связи среди m лучей восходящей линии связи, где m лучей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где m-положительное целое число, a i-положительное целое число, не превышающее m.

[0315] В опциональном исполнении изобретения информация идентификации панели содержит по меньшей мере одно из следующего: идентификатор панели, идентификатор набора опорных сигналов, идентификатор опорного сигнала, идентификатор состояния индикации конфигурации передачи (TCI), или идентификатор информации о пространственном соотношении.

[0316] В опциональном исполнении изобретения информация идентификации луча содержит по меньшей мере одно из следующего: идентификатор опорного сигнала, идентификатор состояния TCI или идентификатор информации о пространственном соотношении.

[0317] В опциональном исполнении изобретения опорный сигнал содержит по меньшей мере одно из следующего: CSI-RS, SSB или SRS.

[0318] В опциональном исполнении изобретения результат измерения луча содержит по меньшей мере одно из следующего: первый параметр качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; или второй параметр качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи.

[0319] В опциональном исполнении изобретения первый параметр качества сигнала и/или второй параметр качества сигнала содержит по меньшей мере одно из: L1-RSRP или L1-SINR.

[0320] В опциональном исполнении изобретения устройство дополнительно содержит модуль 940 планирования, сконфигурированный для выполнения сетевым устройством планирования восходящей линии связи согласно информации о мощности.

[0321] В опциональном исполнении изобретения модуль 940 планирования дополнительно сконфигурирован для выполнения сетевым устройством планирования восходящей линии связи в соответствии с информацией об измерении луча.

[0322] В опциональном исполнении изобретения модуль 940 планирования сконфигурирован для: определения целевого луча сетевым устройством, при этом целевой луч используется терминалом для передачи по меньшей мере одного из: состояния TCI восходящей линии связи, пространственной обстановки и информации о пространственном соотношении.

[0323] Фиг. 10 представляет собой блок-схему, иллюстрирующую устройство связи согласно иллюстративному варианту осуществления настоящего изобретения. Устройство связи содержит: процессор 101, приемник 102, передатчик 103, память 104 и шину 105.

[0324] Процессор 101 содержит одно или более ядер обработки. Процессор 101 выполняет различные функциональные приложения и обработку информации посредством запуска программ и модулей.

[0325] Приемник 102 и передатчик 103 могут быть реализованы в качестве компонента связи, и компонент связи может представлять собой интегральную схему связи.

[0326] Память 104 соединена с процессором 101 посредством шины 105.

[0327] Память 104 может быть сконфигурирована для хранения по меньшей мере одной команды. Процессор 101 сконфигурирован для выполнения по меньшей мере одной команды для выполнения различных этапов в способе передачи информации о мощности, как описано выше, или различных этапов в способе приема информации о мощности, как описано выше.

[0328] Кроме того, память 104 может быть реализована в виде энергозависимого или энергонезависимого запоминающего устройства любого типа или их комбинации. Энергозависимое или энергонезависимое запоминающее устройство включает, помимо прочего: магнитный диск или оптический диск, электрически стираемое программируемое постоянное запоминающее устройство (Electrically Erasable Programmable Read-Only Memory, EEPROM), стираемое программируемое постоянное запоминающее устройство (Erasable Programmable Read-Only Memory, EPROM), статическое оперативное запоминающее устройство (Static Random Access Memory, SRAM) программируемое постоянное запоминающее устройство (Programmable Read-Only Memory, PROM), постоянное запоминающее устройство Read Only Memory, ROM), программируемое постоянное запоминающее устройство (Programmable Read Only Memory, PROM), магнитное запоминающее устройство, флэш-память, программируемое постоянное запоминающее устройство (PROM).

[0329] Как показано на фиг.10, настоящее изобретение предлагает терминал, содержащий процессор 101 и память 104. По меньшей мере, один программный код хранится в памяти 104. Программный код загружается и выполняется процессором 101 для реализации способа передачи информации о мощности, как описано выше.

[0330] Как проиллюстрировано на фиг.10, настоящее изобретение предлагает сетевое устройство, содержащее процессор 101 и память 104. По меньшей мере, один программный код хранится в памяти 104. Программный код загружается и выполняется процессором 101 для реализации способа приема информации о мощности, как описано выше.

[0331] В примере осуществления также предлагается машиночитаемый носитель данных, на котором хранится по меньшей мере один программный код. Программный код загружается и выполняется процессором 101 для реализации способа передачи информации о мощности, как описано выше, или способа приема информации о мощности, как описано выше.

[0332] В примере осуществления также предлагается компьютерный программный продукт или компьютерная программа. Компьютерный программный продукт или компьютерная программа содержит компьютерные команды, хранящиеся на машиночитаемом носителе данных. Процессор компьютерного устройства считывает компьютерные команды с машиночитаемого носителя данных, и процессор выполняет компьютерные команды, чтобы дать возможность компьютерному устройству выполнить способ передачи информации о мощности, как описано выше, или способ приема информации о мощности, как описано выше.

[0333] Согласно одному аспекту настоящего изобретения предлагается интегральная схема, и интегральная схема содержит программируемую логическую схему или программу. Интегральная схема сконфигурирована для реализации способа передачи информации о мощности, как описано выше, или способа приема информации о мощности, как описано выше.

[0334] Вышеизложенное представляет собой лишь опциональные варианты настоящего изобретения и не предназначено для ограничения настоящего изобретения. Любые модификации, эквиваленты, замены, улучшения и т.д., сделанные в соответствии с сущностью и принципами настоящего изобретения, должны быть включены в объем охраны настоящего изобретения.

Изобретение относится к области мобильной связи. Техническим результатом является улучшение характеристик передачи восходящей линии связи. Способ включает, в случае если значение снижения максимальной мощности при управлении мощностью (P-MPR), соответствующее панели восходящей линии связи или лучу восходящей линии связи терминала, не меньше порогового значения максимально допустимого воздействия (MPE), передачу информации о мощности в сетевое устройство; при этом информация о мощности соответствует панели восходящей линии связи терминала или лучу восходящей линии связи терминала; при этом информация о мощности содержит по меньшей мере одно из следующего: информацию идентификации панели восходящей линии связи, а также значение снижения максимальной мощности при управлении мощностью (P-MPR) и/или значение запаса мощности, соответствующее панели восходящей линии связи, или информацию идентификации луча восходящей линии связи, а также значение P-MPR и/или значение запаса мощности, соответствующее лучу восходящей линии связи. 4 н. и 21 з.п. ф-лы, 10 ил., 5 табл.

1. Способ передачи информации о мощности, выполняемый терминалом и включающий:

в случае если значение снижения максимальной мощности при управлении мощностью (P-MPR), соответствующее панели восходящей линии связи или лучу восходящей линии связи терминала, не меньше порогового значения максимально допустимого воздействия (MPE), передачу информации о мощности в сетевое устройство;

при этом информация о мощности соответствует панели восходящей линии связи терминала или лучу восходящей линии связи терминала;

при этом информация о мощности содержит по меньшей мере одно из следующего:

информацию идентификации панели восходящей линии связи, а также значение снижения максимальной мощности при управлении мощностью (P-MPR) и/или значение запаса мощности, соответствующее панели восходящей линии связи; или

информацию идентификации луча восходящей линии связи, а также значение P-MPR и/или значение запаса мощности, соответствующее лучу восходящей линии связи.

2. Способ по п. 1, в котором информация о мощности содержит по меньшей мере одно из следующего:

n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации указывает, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение MPE; или

m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации указывает, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение MPE;

где n и m - положительные целые числа, i - положительное целое число, не превышающее n, и j - положительное целое число, не превышающее m.

3. Способ по п. 1 или 2, в котором информация о мощности содержит третью информацию битовой индикации;

при этом третья информация битовой индикации указывает значение P-MPR, соответствующее панели или лучу восходящей линии связи.

4. Способ по любому из пп. 1-3, дополнительно включающий:

передачу терминалом информации об измерении луча в сетевое устройство;

при этом информация об измерении луча соответствует панели восходящей линии связи терминала или лучу восходящей линии связи терминала.

5. Способ по п. 4, в котором информация об измерении луча содержит по меньшей мере одно из следующего:

информацию идентификации панели восходящей линии связи и результат измерения луча, соответствующий панели восходящей линии связи;

информацию идентификации луча восходящей линии связи и результат измерения луча, соответствующий лучу восходящей линии связи;

информацию идентификации третьей панели восходящей линии связи и результат измерения луча, соответствующий третьей панели восходящей линии связи, причем третья панель восходящей линии связи является одной из первых по порядку i панелей восходящей линии связи среди n панелей восходящей линии связи, где n панелей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где n - положительное целое число, а i - положительное целое число, не превышающее n; или

информацию идентификации третьего луча восходящей линии связи и результат измерения луча, соответствующий третьему лучу восходящей линии связи, причем третий луч восходящей линии связи является одним из первых по порядку j лучей восходящей линии связи среди m лучей восходящей линии связи, где m лучей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где m - положительное целое число, а j - положительное целое число, не превышающее m.

6. Способ по п. 1 или 5, в котором информация идентификации панели содержит по меньшей мере одно из следующего:

идентификатор панели;

идентификатор набора опорных сигналов;

идентификатор опорного сигнала;

идентификатор состояния индикации конфигурации передачи (TCI); или

идентификатор информации о пространственном соотношении.

7. Способ по п. 1 или 5, в котором информация идентификации луча содержит по меньшей мере одно из следующего:

идентификатор опорного сигнала;

идентификатор состояния TCI; или

идентификатор информации о пространственном соотношении.

8. Способ по п. 6 или 7, в котором опорный сигнал содержит по меньшей мере одно из следующего:

опорный сигнал информации о состоянии канала (CSI-RS);

блок сигнала синхронизации (SSB); или

зондирующий опорный сигнал (SRS).

9. Способ по п. 5, в котором результат измерения луча содержит по меньшей мере одно из следующего:

первый параметр качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; или

второй параметр качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели или луча восходящей линии связи.

10. Способ по п. 9, в котором первый параметр качества сигнала и/или второй параметр качества сигнала включает в себя по меньшей мере одно из следующего:

принимаемую мощность опорного сигнала уровня L1 (L1-RSRP); или

отношение сигнала уровня L1 к сумме помех и шума (L1-SINR).

11. Способ приема информации о мощности, выполняемый сетевым устройством и включающий:

прием информации о мощности, передаваемой терминалом;

при этом информация о мощности передается терминалом в случае, если терминал определяет, что значение снижения максимальной мощности при управлении мощностью (P-MPR), соответствующее панели восходящей линии связи или лучу восходящей линии связи терминала, не меньше порогового значения максимально допустимого воздействия (MPE), и информация о мощности соответствует панели восходящей линии связи терминала или лучу восходящей линии связи терминала;

при этом информация о мощности содержит по меньшей мере одно из следующего:

информацию идентификации панели восходящей линии связи, а также значение снижения максимальной мощности при управлении мощностью (P-MPR) и/или значение запаса мощности, соответствующее панели восходящей линии связи; или

информацию идентификации луча восходящей линии связи, а также значение P-MPR и/или значение запаса мощности, соответствующее лучу восходящей линии связи.

12. Способ по п. 11, в котором информация о мощности содержит по меньшей мере одно из следующего:

n идентификаторов панелей и n экземпляров первой информации битовой индикации, при этом i-й экземпляр первой информации битовой индикации указывает, меньше ли значение P-MPR, соответствующее i-й панели восходящей линии связи терминала, чем пороговое значение MPE; или

m идентификаторов лучей и m экземпляров второй информации битовой индикации, при этом j-й экземпляр второй информации битовой индикации указывает, меньше ли значение P-MPR, соответствующее j-му лучу восходящей линии связи терминала, чем пороговое значение MPE;

где n и m - положительные целые числа, i - положительное целое число, не превышающее n, и j - положительное целое число, не превышающее m.

13. Способ по п. 11 или 12, в котором информация о мощности содержит третью информацию битовой индикации;

при этом третья информация битовой индикации указывает значение P-MPR, соответствующее панели или лучу восходящей линии связи.

14. Способ по любому из пп. 11-13, дополнительно включающий:

прием сетевым устройством информации об измерении луча, передаваемой терминалом;

при этом информация об измерении луча соответствует панели восходящей линии связи терминала или лучу восходящей линии связи терминала.

15. Способ по п. 14, в котором информация об измерении луча содержит по меньшей мере одно из следующего:

информацию идентификации панели восходящей линии связи и результат измерения луча, соответствующий панели восходящей линии связи;

информацию идентификации луча восходящей линии связи и результат измерения луча, соответствующий лучу восходящей линии связи;

информацию идентификации третьей панели восходящей линии связи и результат измерения луча, соответствующий третьей панели восходящей линии связи, причем третья панель восходящей линии связи является одной из первых по порядку i панелей восходящей линии связи среди n панелей восходящей линии связи, где n панелей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где n - положительное целое число, а i - положительное целое число, не превышающее n; или

информацию идентификации третьего луча восходящей линии связи и результат измерения луча, соответствующий третьему лучу восходящей линии связи, причем третий луч восходящей линии связи является одним из первых по порядку j лучей восходящей линии связи среди m лучей восходящей линии связи, где m лучей восходящей линии связи упорядочены согласно соответствующим значениям P-MPR, где m - положительное целое число, а j - положительное целое число, не превышающее m.

16. Способ по п. 11 или 15, в котором информация идентификации панели содержит по меньшей мере одно из следующего:

идентификатор панели;

идентификатор набора опорных сигналов;

идентификатор опорного сигнала;

идентификатор состояния индикации конфигурации передачи (TCI); или

идентификатор информации о пространственном соотношении.

17. Способ по п. 11 или 15, в котором информация идентификации луча содержит по меньшей мере одно из следующего:

идентификатор опорного сигнала;

идентификатор состояния TCI; или

идентификатор информации о пространственном соотношении.

18. Способ по п. 16 или 17, в котором опорный сигнал содержит по меньшей мере одно из следующего:

опорный сигнал информации о состоянии канала (CSI-RS);

блок сигнала синхронизации (SSB); или

зондирующий опорный сигнал (SRS).

19. Способ по п. 15, в котором результат измерения луча содержит по меньшей мере одно из следующего:

первый параметр качества сигнала, который получается путем измерения опорного сигнала нисходящей линии связи; или

второй параметр качества сигнала, который определяется на основании первого параметра качества сигнала и значения P-MPR и/или значения запаса мощности соответствующей панели восходящей линии связи или луча восходящей линии связи.

20. Способ по п. 19, в котором первый параметр качества сигнала и/или второй параметр качества сигнала включают в себя по меньшей мере одно из следующего:

принимаемую мощность опорного сигнала уровня L1 (L1-RSRP); или

отношение сигнала уровня L1 к сумме помех и шума (L1-SINR).

21. Способ по п. 11, дополнительно включающий:

выполнение планирования восходящей линии связи сетевым устройством согласно информации о мощности.

22. Способ по п. 14, дополнительно включающий:

выполнение планирования восходящей линии связи сетевым устройством согласно информации об измерении луча.

23. Способ по п. 21 или 22, в котором выполнение планирования восходящей линии связи сетевым устройством включает:

определение целевого луча сетевым устройством, при этом целевой луч используется терминалом для передачи по меньшей мере одного из следующего: состояния TCI восходящей линии связи, пространственной обстановки и информации о пространственном соотношении.

24. Электронное устройство для передачи информации о мощности, содержащее:

процессор; и

память, в которой хранится по меньшей мере один программный код;

при этом процессор загружает и выполняет программный код для выполнения способа передачи информации о мощности по любому из пп. 1-10.

25. Электронное устройство для приема информации о мощности, содержащее:

процессор; и

память, в которой хранится по меньшей мере один программный код;

при этом процессор загружает и выполняет программный код для выполнения способа приема информации о мощности по любому из пп. 11-23.
