Способ и устройство для предоставления отчета о мощности, а также носитель данных Российский патент 2025 года по МПК H04W52/24

[1] Данная заявка представляет собой переведенную на национальную фазу международную заявку PCT/CN2021/142686, поданную 29.12.2021, полное содержание которой включено в данный документ путем ссылки.

ОБЛАСТЬ ТЕХНИКИ

[2] Настоящее изобретение относится к области коммуникационных технологий, в частности к способу и устройству для предоставления отчета о мощности, а также к носителю данных

УРОВЕНЬ ТЕХНИКИ

[3] В новой технологии радиосвязи (new radio, NR), например, когда полоса связи находится в диапазоне частот 2 (FR2), передача и прием на основе лучей требуются для обеспечения покрытия из-за быстрого затухания высокочастотного канала.

[4] В предшествующем уровне техники, когда терминал обнаруживает, что для того, чтобы соответствовать требованиям максимально допустимого воздействия (maximum permissible exposure, MPE), максимальное снижение мощности при управлении мощностью (power management-maximum power reduction, P-MPR) должно превышать установленный порог MPE, терминал инициирует предоставление отчета о P-MPR и/или отчета о запасе мощности (power headroom report, PHR). Тем не менее, поскольку обычный терминал не различает панель и луч, отчет о P-MPR и/или PHR сообщается в целом для терминала.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

[5] Для преодоления проблем в предшествующем уровне техники настоящее изобретение предлагает способ и устройство для предоставления отчета о мощности, а также носитель информации.

[6] Согласно первому аспекту вариантов осуществления настоящего изобретения предлагается способ предоставления отчета о мощности. Способ выполняется терминалом и включает в себя:

[7] предоставление отчета с информацией индикации P-MPR; причем информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей по меньшей мере одному P-MPR.

[8] Согласно второму аспекту вариантов осуществления настоящего изобретения, предлагается способ предоставления отчета о мощности. Способ выполняется сетевым устройством и включает в себя:

[9] получение информации индикации P-MPR, сообщаемой терминалом; информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей по меньшей мере одному P-MPR.

[10] Согласно третьему аспекту вариантов осуществления настоящего изобретения, предложен терминал. Терминал включает в себя:

[11] процессор; и память для хранения инструкций, исполняемых процессором.

[12] Процессор выполнен с возможностью выполнения способа первого аспекта или любой из реализаций первого аспекта.

[13] Согласно четвертому аспекту вариантов осуществления настоящего изобретения, предложено сетевое устройство. Сетевое устройство включает в себя:

[14] процессор; и

[15] память для хранения инструкций, исполняемых процессором.

[16] Процессор выполнен с возможностью выполнения способа второго аспекта или любой из реализаций второго аспекта.

[17] Согласно пятому аспекту вариантов осуществления настоящего изобретения, предлагается носитель информации. Носитель информации хранит инструкции. Когда инструкции на носителе информации выполняются процессором терминала, терминалу разрешается выполнять способ первого аспекта или любую из реализаций первого аспекта.

[18] Согласно шестому аспекту вариантов осуществления настоящего изобретения, предлагается носитель информации. Носитель информации хранит инструкции. Когда инструкции на носителе информации выполняются процессором сетевого устройства, сетевому устройству разрешается выполнять способ второго аспекта или любую из реализаций второго аспекта.

[19] Следует понимать, что приведенное выше общее описание и последующее подробное описание являются лишь иллюстративными и пояснительными и не ограничивают настоящее изобретение.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[20] Прилагаемые чертежи в настоящем документе, которые содержатся в описании и составляют ее часть, иллюстрируют варианты осуществления, соответствующие настоящему изобретению, и вместе с описанием служат для объяснения принципов настоящего изобретения.

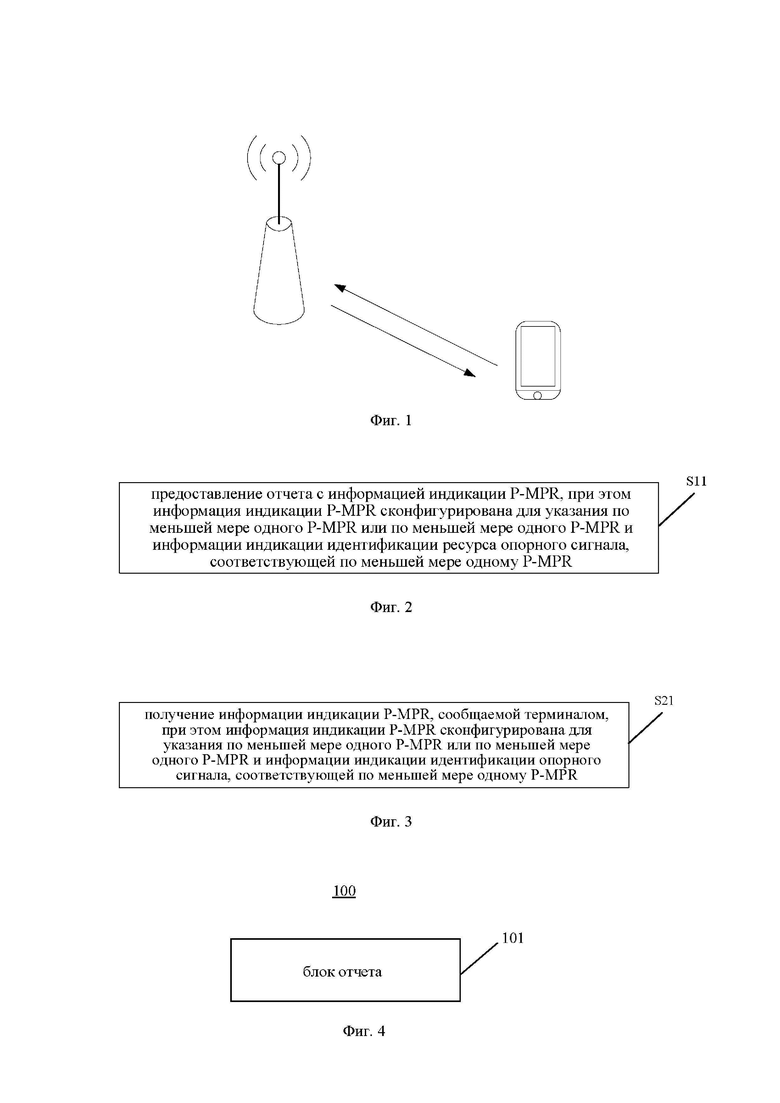

[21] ФИГ. 1 представляет собой схематическое изображение, иллюстрирующее систему беспроводной связи согласно одному из вариантов осуществления настоящего изобретения.

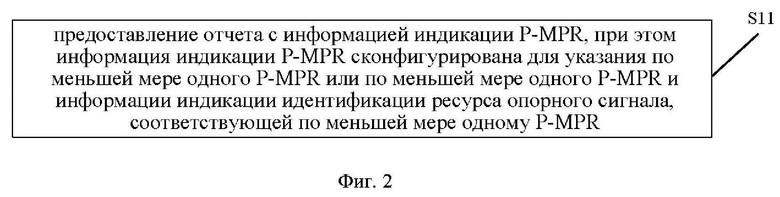

[22] ФИГ. 2 представляет собой блок-схему, иллюстрирующую способ предоставления отчета о мощности согласно одному из вариантов осуществления настоящего изобретения.

[23] ФИГ. 3 представляет собой блок-схему, иллюстрирующую способ предоставления отчета о мощности согласно одному из вариантов осуществления настоящего изобретения.

[24] ФИГ. 4 представляет собой блок-схему, иллюстрирующую устройство для предоставления отчета о мощности согласно одному из вариантов осуществления настоящего изобретения.

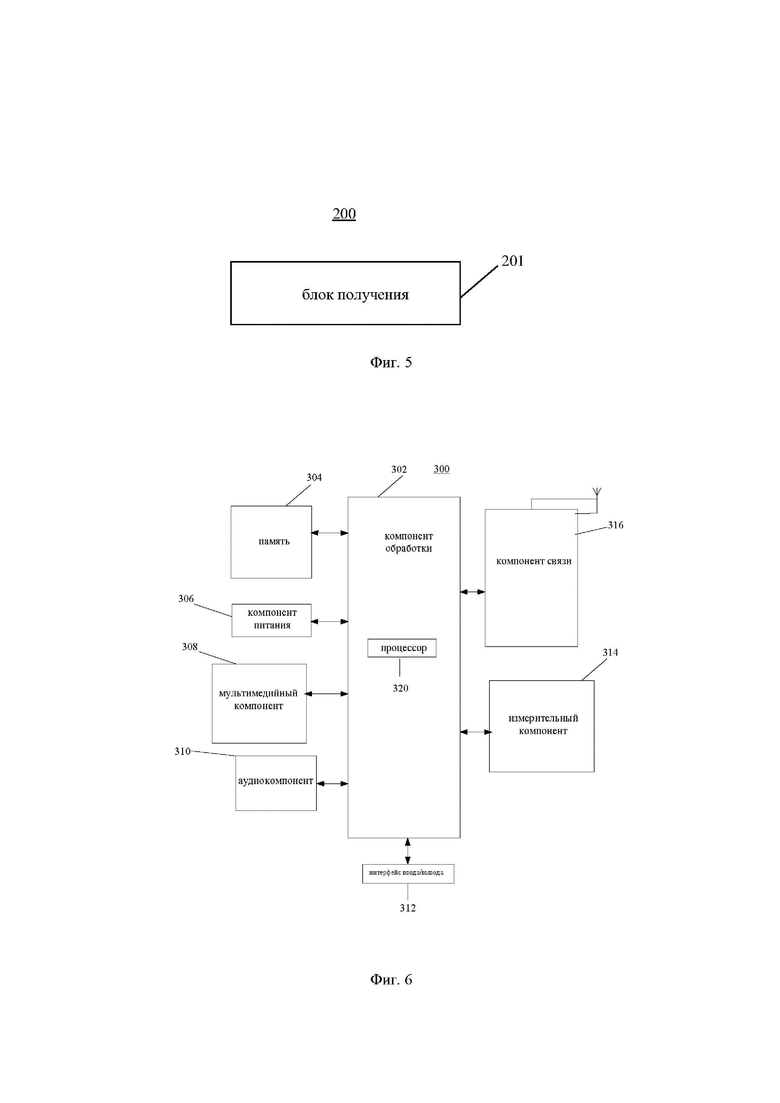

[25] ФИГ. 5 представляет собой структурную схему, иллюстрирующую устройство для предоставления отчета о мощности в соответствии с одним из вариантов осуществления настоящего изобретения.

[26] ФИГ. 6 представляет собой структурную схему, иллюстрирующую устройство для предоставления отчета о мощности в соответствии с одним из вариантов осуществления настоящего изобретения.

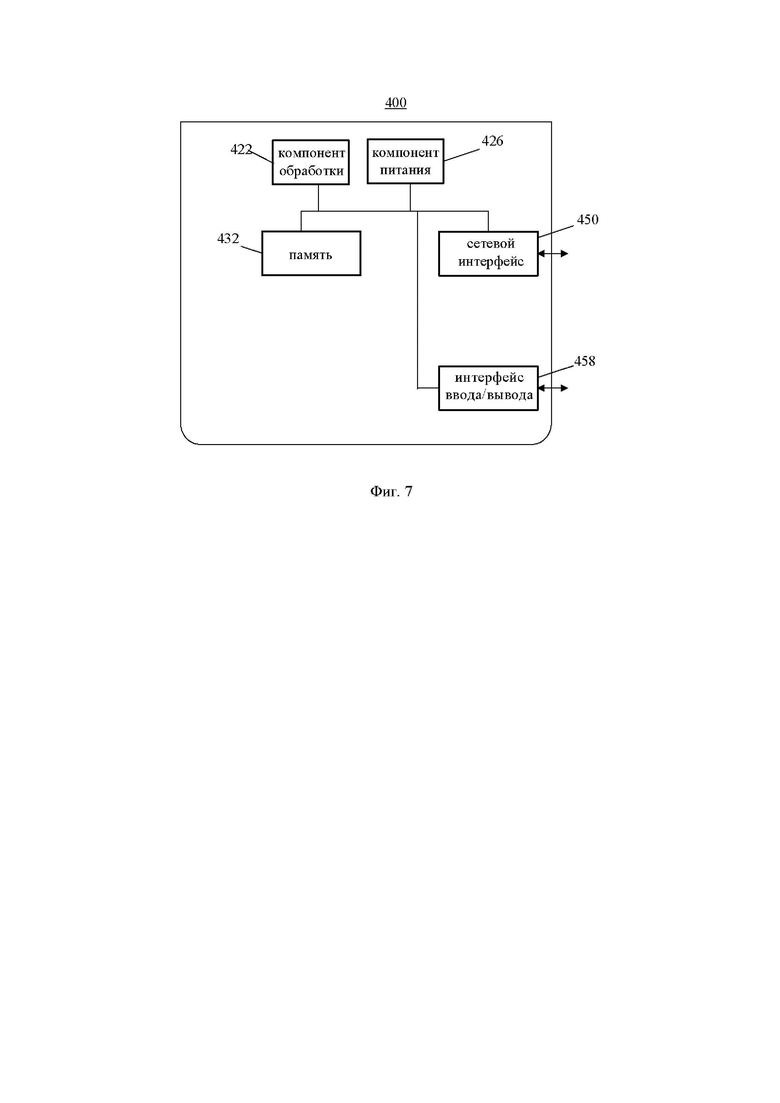

[27] ФИГ. 7 представляет собой структурную схему, иллюстрирующую устройство для предоставления отчета о мощности в соответствии с одним из вариантов осуществления настоящего изобретения.

ПОДРОБНОЕ ОПИСАНИЕ

[28] Теперь будет сделана подробная ссылка на иллюстративные варианты осуществления, примеры которых проиллюстрированы на прилагаемых чертежах. Когда следующее описание ссылается на прилагаемые чертежи, одни и те же цифры на разных чертежах относятся к одним и тем же или аналогичным элементам, если не указано иное. Реализации, описанные в следующих иллюстративных примерах, не представляют все реализации, соответствующие настоящему изобретению.

[29] Способ предоставления отчета о мощности в соответствии с вариантами осуществления настоящего изобретения применим к беспроводной системе связи, проиллюстрированной на ФИГ. 1. Беспроводная система связи включает в себя терминал и сетевое устройство. Терминал подключен к сетевому устройству и выполняет передачу и прием данных с помощью сетевого устройства через беспроводные ресурсы.

[30] Следует понимать, что беспроводная система связи на ФИГ. 1 представлена только для схематической иллюстрации, и беспроводная система связи может также включать в себя другие сетевые устройства, такие как основное сетевое устройство, беспроводное ретрансляционное устройство и беспроводное транзитное устройство, которые не показаны на ФИГ. 1. Количество сетевых устройств и количество терминалов в беспроводной системе связи не ограничены согласно вариантам осуществления настоящего изобретения.

[31] Следует также понимать, что система беспроводной связи согласно вариантам осуществления изобретения представляет собой сеть, которая обеспечивает функцию беспроводной связи. Система беспроводной связи может использовать различные технологии связи, такие как множественный доступ с кодовым разделением каналов (code division multiple access, CDMA), широкополосный множественный доступ с кодовым разделением каналов (wideband code division multiple access, WCDMA), множественный доступ с временным разделением каналов (time division multiple access, TDMA), множественный доступ с частотным разделением каналов (frequency division multiple access, FDMA), множественный доступ с ортогональным частотным разделением каналов (orthogonal frequency-division multiple access, OFDMA), FDMA с одной несущей (single carrier FDMA, SC-FDMA) или множественный доступ с контролем несущей и предотвращением столкновений. Сети, в зависимости от емкости, скорости, задержки и других факторов различных сетей, могут быть разделены на сеть второго поколения (second generation, 2G), сеть третьего поколения (third generation, 3G), сеть четвертого поколения (fourth generation, 4G) или сеть будущего развития, такую как сеть пятого поколения (fifth generation, 5G), которая также может называться новой радиосетью (new radio, NR). Для удобства описания сеть беспроводной связи может иногда упоминаться просто как сеть в настоящем изобретении.

[32] Кроме того, сетевое устройство, вовлеченное в настоящее изобретение, может также упоминаться как устройство беспроводного доступа к сети. Устройство беспроводного доступа к сети может быть базовой станцией, усовершенствованным узлом B (evolved node B, eNB), домашней базовой станцией, точкой доступа (access point, AP) в системе беспроводной связи (wireless fidelity, WiFi), беспроводным ретрансляционным узлом, беспроводным транзитным узлом, точкой передачи (transmission point, TP), точкой передачи и приема (transmission and reception point, TRP) или тому подобным; также может быть базовой станцией следующего поколения (next generation base station, gNB) в системе NR; и также может быть компонентом или частью устройства, которое составляет базовую станцию. Когда это система связи «транспортное средство со всем» (vehicle-to-everything, V2X), сетевое устройство также может быть устройством, установленным на транспортном средстве. Следует понимать, что конкретная технология и конкретная форма устройства, принятые сетевым устройством, не ограничены в вариантах осуществления настоящего изобретения.

[33] Кроме того, терминал согласно настоящему изобретению может также называться терминальным устройством, пользовательским оборудованием (user equipment, UE), мобильной станцией (mobile station. MS), мобильным терминалом (mobile terminal, MT) или тому подобным. Терминал может быть устройством, обеспечивающим голосовое и/или информационное соединение для пользователя. Например, терминал может быть карманным устройством с функцией беспроводного соединения, устройством, устанавливаемым на транспортном средстве, или тому подобным. В настоящее время некоторыми примерами терминала являются: мобильные телефоны, карманные персональные компьютеры (pocket personal computer, PPC), карманные компьютеры, персональные цифровые помощники (personal digital assistant, PDA), ноутбуки, планшеты, носимые устройства, устройства, устанавливаемые на транспортном средстве, или тому подобным. Кроме того, когда это система связи V2X, терминальное устройство также может быть устройством, устанавливаемым на транспортном средстве. Следует понимать, что конкретная технология и конкретная форма устройства, принятые терминалом, не ограничены в вариантах осуществления настоящего изобретения.

[34] Передача данных на основе луча выполняется между сетевым устройством и терминалом в настоящем изобретении. Во время передачи данных на основе луча сетевое устройство (например, базовая станция) может использовать множество панелей для отправки PDCCH на терминал.

[35] Когда терминал отслеживает, что необходимо сделать P-MPR больше установленного порога MPE для удовлетворения требования MPE, терминал инициирует предоставление отчетности о P-MPR и/или PHR. Однако, поскольку обычный терминал не различает панель и луч, предоставление отчетности P-MPR ио или PHR сообщается как единое целое для терминала.

[36] В настоящее время, когда терминал имеет множество панелей, доступных для восходящей линии связи, терминал может выполнять отчетность о P-MPR и/или PHR на основе панели или луча. Например, терминал может сообщать до N P-MPR, каждый из которых соответствует не более чем одной доступной информации индикации идентификации ресурса опорного сигнала. Информация идентификации ресурса опорного сигнала может быть индикатором ресурса блоков сигналов синхронизации и физического широковещательного канала (Physical Broadcast Channel, PBCH) (synchronization signal and PBCH block resource indicator, SSBRI) или индикатором ресурса опорного сигнала информации о состоянии канала (channel state information-reference signal resource indicator, CRI).

[37] Однако в текущей схеме отчетности P-MPR и/или PHR, выполняемой на основе панели или луча, возникают следующие сценарии:

[38] (1) Поскольку только терминал может определить количество SSBRI/CRI, которые будут использоваться для луча восходящей линии связи, когда количество доступных SSBRI/CRI меньше N, продолжение отчетности P-MPR приводит к непроизводительной трате служебных данных сигнализации.

[39] (2) Если терминал имеет множество панелей или лучей, где происходит MPE, ситуация, когда терминал предоставляет отчет о множестве P-MPR, а множество P-MPR не имеют соответствующих доступных SSBRI/CRI, также приведет к непроизводительной трате служебных данных сигнализации.

[40] (3) Когда терминал предоставляет отчет о P-MPR и соответствующих доступных SSBRI/CRI, поскольку измеренные значения SSBRI/CRI не будут представлены отчетом, это приведет к тому, что сетевое устройство не сможет определить, какой из множества полученных SSBRI/CRI обеспечит наилучшие характеристики восходящей линии связи.

[41] Соответственно, проблема непроизводительной траты служебных данных сигнализации, вызванная отчетностью PHR на основе панелей или лучей, является проблемой, которую необходимо решить.

[42] Соответственно, для достижения лучшего выбора панели/луча восходящей линии связи при снижении непроизводительной траты служебных данных сигнализации для отчетности, настоящее изобретение предлагает предоставлять отчет с информацией индикации P-MPR, когда измерено, что требование MPE удовлетворяется, и P-MPR больше или равно пороговому значению MPE, причем информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей по меньшей мере одному P-MPR, так что сетевое устройство может в явном виде получать P-MPR и/или информацию индикации идентификации ресурса опорного сигнала, соответствующую P-MPR, улучшая характеристики передачи.

[43] ФИГ. 2 представляет собой блок-схему, иллюстрирующую способ предоставления отчета о мощности в соответствии с вариантом осуществления настоящего изобретения. Как показано на ФИГ. 2, способ предоставления отчета о мощности применяется к терминалу и включает в себя следующий этап.

[44] Этап S11, предоставляют отчет с информацией индикации P-MPR.

[45] Информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей по меньшей мере одному P-MPR.

[46] В одном варианте осуществления настоящего изобретения терминал может предоставить отчет с информацией индикации P-MPR в ответ на измерение того, что требование MPE выполнено, и P-MPR больше или равно пороговому значению MPE. Выполнение требования MPE может называться возникновением MPE. Возникновение MPE может пониматься как обнаружение терминалом того, что, если мощность передачи не будет уменьшена более чем на пороговое значение, количество излучения по меньшей мере одного луча или панели превысит MPE, т.е. требование MPE не может быть выполнено.

[47] В настоящем изобретении терминалу необходимо выполнить регулировку P-MPR для выполнения требования MPE. P-MPR должно быть больше или равно пороговому значению MPE.

[48] В настоящем изобретении пороговое значение MPE можно понимать как соответствующее значение P-MPR, чтобы не допустить превышения MPE излучением луча и/или панели терминала.

[49] Информация индикации идентификации ресурса опорного сигнала, задействованная в настоящем изобретении, может быть SSBRI или может быть CRI.

[50] В настоящем изобретении, в случае, когда терминал измеряет, что необходимо сделать P-MPR больше или равным пороговому значению MPE для удовлетворения требования MPE, терминал предоставляет отчет с информацией индикации P-MPR, информация индикации P-MPR указывает по меньшей мере одно P-MPR или указывает по меньшей мере одно P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую по меньшей мере одному P-MPR, так что терминал может выполнять отчетность о P-MPR или P-MPR и информации индикации идентификации ресурса опорного сигнала в соответствии с фактической ситуацией, что позволяет сетевому устройству уточнять информацию индикации P-MPR и идентификации ресурса опорного сигнала, сообщенную терминалом, реализуя лучший выбор панели или луча и улучшая характеристики связи.

[51] В настоящем изобретении, чтобы уменьшить непроизводительные траты служебных данных сигнализации для предоставления отчета, по меньшей мере одно P-MPR, указанное информацией индикации P-MPR, включает в себя P-MPR, которое больше или равно пороговому значению MPE. В дальнейшем P-MPR, которое больше или равно пороговому значению MPE, называется первым P-MPR.

[52] В настоящем изобретении, чтобы еще больше уменьшить непроизводительные траты служебных данных сигнализации для предоставления отчета, количество первых P-MPR, содержащихся в по меньшей мере одном P-MPR, указанном информацией индикации P-MPR, равно одному. То есть, терминал сообщает не более одного первого P-MPR со значением P-MPR, большим или равным пороговому значению MPE.

[53] В настоящем изобретении первое P-MPR не имеет соответствующей информации индикации идентификации ресурса опорного сигнала. Например, первое P-MPR не имеет соответствующего SSBRI/CRI.

[54] В одном варианте осуществления настоящего изобретения информация индикации P-MPR, сообщаемая терминалом, может быть сконфигурирована для указания того, существует ли другое P-MPR (далее именуемое вторым P-MPR), отличное от первого P-MPR, или может быть сконфигурирована для указания того, существует ли информации индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR. В настоящем изобретении для удобства описания информация индикации, сконфигурированная для указания того, существует ли второе P-MPR и/или информации индикации идентификации ресурса опорного сигнала, соответствующая второму P-PMR, называется информацией индикации существования.

[55] В другом варианте осуществления настоящего изобретения информация индикации P-MPR, сообщаемая терминалом, может быть сконфигурирована для указания второго P-MPR или может быть сконфигурирована для указания информации индикации идентификации ресурса опорного сигнала, соответствующей второму P-PMR.

[56] Подводя итог, можно сказать, что информация индикации P-MPR, сообщаемая терминалом, может быть сконфигурирована для указания по меньшей мере одного из следующего:

[57] A: информация индикации существования, в которой информация индикации существования сконфигурирована для указания того, существует ли второе P-PMR и/или информации индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR;

[58] B: второе P-MPR; или

[59] C: информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-PMR.

[60] В реализации варианта осуществления настоящего изобретения информация индикации существования указывает на существование, а информация индикации P-MPR указывает второе P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую второму P-MPR.

[61] В ответ на определение существования информации индикации идентификации ресурса опорного сигнала, соответствующей второму P-MPR, информация индикации существования указывает на существование, а информация индикации P-MPR указывает на второе P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую второму P-MPR.

[62] В другой реализации настоящего изобретения, информация индикации существования указывает на отсутствие существования.

[63] В ответ на определение отсутствия информации индикации идентификации ресурса опорного сигнала, соответствующей второму P-MPR, информация индикации существования указывает на отсутствие существования.

[64] В настоящем изобретении, в ответ на определение отсутствия информации индикации идентификации ресурса опорного сигнала, соответствующей второму P-MPR, терминал может предоставить отчет с информацией индикации P-MPR, которая не содержит второе P-MPR и не содержит информацию индикации идентификации ресурса опорного сигнала, соответствующую второму P-MPR, чтобы сэкономить непроизводительные траты служебных данных сигнализации для предоставления отчета о P-MPR.

[65] В настоящем изобретении в ответ на определение существования второго P-MPR может быть сообщено второе P-MPR; в ответ на определение существования информации индикации идентификации ресурса опорного сигнала, соответствующей второму P-MPR, могут быть сообщены второе P-MPR и информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR.

[66] В реализации информация индикации P-MPR сконфигурирована для указания N вторых P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей каждому из N вторых P-MPR, где N - целое число больше 0.

[67] В настоящем изобретении, в случае, когда терминал предоставляет отчет о N вторых P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую каждому из N вторых P-MPR, терминал предоставляет отчет о N вторых P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую каждому из N вторых P-MPR, в определенном порядке отчетности.

[68] В настоящем изобретении, в соответствии с порядком отчетности о N вторых P-MPR и информацией индикации идентификации ресурса опорного сигнала, соответствующей каждому из N вторых P-MPR, может быть определена позиция бита, занимаемая информацией индикации идентификации ресурса опорного сигнала. В настоящем изобретении N вторых P-MPR и информация индикации идентификации ресурса опорного сигнала, соответствующая каждому из N вторых P-MPR, могут быть сообщены в порядке позиций битов от низкой к высокой. В качестве альтернативы, в настоящем изобретении N вторых P-MPR и информация индикации идентификации ресурса опорного сигнала, соответствующая каждому из N вторых P-MPR, могут быть сообщены в порядке позиций битов от высокой к низкой.

[69] Позиции битов, занимаемые N вторыми P-MPR и информацией индикации идентификации ресурса опорного сигнала, соответствующей каждому из N вторых P-MPR, которые содержатся в информацию индикации P-MPR, определяются на основе заранее заданного правила.

[70] В реализации заранее заданное правило определяется на основе по меньшей мере одного из следующего:

[71] A: величина значения второго P-MPR.

[72] В примере, чем меньше второе значение P-MPR, тем выше порядок отчетности.

[73] B: мощность приема опорного сигнала (RSRP), соответствующая информации индикации идентификации ресурса опорного сигнала.

[74] В примере настоящего изобретения порядок отчетности о вторых P-MPR и информация индикации идентификации ресурса опорного сигнала, соответствующая вторым P-MPR, могут быть определены на основе уровня 1 (L1) или L3-RSRP.

[75] В примере настоящего изобретения, чем больше значение L1-RSRP, тем выше порядок отчетности.

[76] C: отношение сигнал/шум (signal to interference noise ratio, SINR), соответствующее информации индикации идентификации ресурса опорного сигнала.

[77] В примере настоящего изобретения, чем больше значение L1-SINR или L3-SINR, тем выше порядок отчетности.

[78] D: разница между RSRP, соответствующей информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR.

[79] В примере, чем больше разница между L1-RSRP и соответствующим вторым значением P-MPR или чем больше разница между L3-RSRP и соответствующим вторым значением P-MPR, тем выше порядок отчетности.

[80] E: разница между SINR, соответствующим информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR.

[81] В примере, чем больше разница между L1-SINR и соответствующим вторым значением P-MPR или чем больше разница между L3-SINR и соответствующим вторым значением P-MPR, тем выше порядок отчетности.

[82] F: запас мощности, соответствующий информации индикации идентификации ресурса опорного сигнала.

[83] В примере, чем больше значение запаса мощности, тем выше порядок отчетности.

[84] G: сумма RSRP и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала.

[85] В примере, чем больше сумма L1-RSRP и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала или чем больше сумма L3-RSRP и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала, тем выше порядок отчетности.

[86] H: сумма SINR и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала

[87] В примере, чем больше сумма L1-SINR и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала, или чем больше сумма L3-SINR и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала, тем выше порядок отчетности.

[88] Порядок отчетности, упомянутый выше в настоящем изобретении, может пониматься следующим образом:

[89] С одной стороны, в случае, когда порядок отчетности заключается в том, чтобы сообщить N вторых P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую каждому из N вторых P-MPR в порядке позиций битов от низкого к высокому, второе P-MPR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR с более высоким порядком отчетности, занимает более низкую позицию бита.

[90] С другой стороны, в случае, когда порядок отчетности заключается в том, чтобы сообщить N вторых P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую каждому из N вторых P-MPR в порядке позиций битов от высокого к низкому, второе P-MPR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR с более высоким порядком отчетности, занимает более высокую позицию бита.

[91] На основе способа предоставления отчета о мощности, представленного выше в настоящем изобретении, терминал сообщает максимум об одном первом P-MPR со значением P-MPR, большим или равным пороговому значению MPE, и первое P-MPR не имеет соответствующей информации индикации идентификации ресурса опорного сигнала (такой как SSBRI/CRI). Для другого второго P-MPR, если для этого второго P-MPR нет информации индикации идентификации ресурса опорного сигнала (такой как SSBRI/CRI), то никакое второе P-MPR и соответствующая информация индикации идентификации ресурса опорного сигнала не возвращаются. Если для этого второго P-MPR есть доступная информация индикации идентификации ресурса опорного сигнала (такая как SSBRI/CRI), то второе P-MPR и соответствующая информация индикации идентификации ресурса опорного сигнала (такая как SSBRI/CRI) возвращаются. В случае, если терминал сообщает второе P-MPR и соответствующую информацию индикации идентификации ресурса опорного сигнала, терминал возвращает ответ в соответствии с определенным порядком рабочих параметров, чтобы предоставить ссылку на сетевое устройство для выбора лучшей информации индикации идентификации ресурса опорного сигнала (такой как SSBRI/CRI) в качестве состояния индикатора конфигурации передачи (transmission configuration indicator, TCI) восходящей линии связи.

[92] Таблица 1 ниже показывает формат информации индикации P-MPR, проиллюстрированной в иллюстративном варианте осуществления настоящего изобретения. Ссылаясь на Таблицу 1, P-MPR#1 представляет собой значение, большее или равное пороговому значению MPE, и SSBRI/CRI недоступен, где R относится к резерву. Для P-MPR#2 и P-MPR#3 со значениями, меньшими порогового значения MPE, и для которых существует доступный SSBRI/CRI, соответствующая информация индикации существования (значение AC) указывает на существование. Позиции битов P-MPR#2 и SSBRI/CRI#1 выше, чем у P-MPR#3 и SSBRI/CRI, из-за того, что определенный рабочий параметр (например, RSRP, SINR, запас мощности и т.д.) SSBRI/CRI#1 лучше, чем у SSBRI/CRI#2.

Таблица 1

R P-MPR#1 R AC P-MPR#2 SBRI/CRI#1 AC P-MPR#3 SSBRI/CRI#2

[93] Настоящее изобретение предлагает способ предоставления отчета о мощности. Благодаря разработке способа предоставления отчета P-MPR и соответствующего SSBRI/CRI, непроизводительные траты служебных данных сигнализации сокращаются, в то время как для сетевого устройства предоставляется больше справочной информации, что облегчает сетевому устройству выбор более подходящего SSBRI/CRI в качестве состояния TCI восходящей линии связи, тем самым улучшая характеристики передачи восходящей линии связи.

[94] Основываясь на той же идее, настоящее изобретение предлагает способ предоставления отчета о мощности, применяемый к сетевому устройству.

[95] ФИГ. 3 представляет собой блок-схему, иллюстрирующую способ предоставления отчета о мощности согласно варианту осуществления настоящего изобретения. Как показано на ФИГ. 3, способ предоставления отчета о мощности применяется к сетевому устройству и включает в себя следующий этап.

[96] Этап S21, получают информацию индикации P-MPR, сообщаемую терминалом.

[97] Информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации опорного сигнала, соответствующей по меньшей мере одному P-MPR.

[98] В настоящем изобретении информация индикации P-MPR может быть сообщена в ответ на измерение терминалом того, что требование MPE выполнено, и P-MPR больше или равно пороговому значению MPE. Соответствие требованию MPE может быть названо возникновением MPE. Возникновение MPE может быть понято как обнаружение терминалом того, что, если мощность передачи не будет уменьшена более чем на пороговое значение, количество излучения по меньшей мере одного луча или панели превысит MPE, т.е. требование MPE не может быть выполнено.

[99] В реализации по меньшей мере одно P-MPR, указанное информацией индикации P-MPR, включает в себя первое P-MPR. Первое P-MPR больше или равно пороговому значению MPE.

[100] В настоящем изобретении, чтобы дополнительно сократить непроизводительные траты служебных данных сигнализации для представления отчета, количество первых P-MPR, содержащихся в по меньшей мере одном P-MPR, указанном информацией индикации P-MPR, равно одному.

[101] В реализации информация индикации P-MPR сконфигурирована для указания по меньшей мере одного из следующего:

[102] A: информация индикации существования, в которой информация индикации существования сконфигурирована для указания того, существует ли второе P-PMR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR;

[103] B: второе P-MPR;

[104] C: информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-PMR.

[105] В реализации информация индикации существования указывает на существование, а информация индикации P-MPR указывает второе P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую второму P-MPR.

[106] В ответ на информацию индикации существования, указывающую на существование, и информацию индикации P-MPR, указывающую второе P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую второму P-MPR, сетевое устройство определяет, что второе P-MPR существует, и что второе P-MPR имеет соответствующую информацию индикации идентификации ресурса опорного сигнала.

[107] В реализации информация индикации существования указывает на отсутствие существования.

[108] В ответ на то, что информация индикации существования указывает на отсутствие существования, сетевое устройство определяет, что второе P-MPR не существует, и соответствующая информация индикации идентификации ресурса опорного сигнала не существует.

[109] В реализации информация индикации P-MPR сконфигурирована для указания N вторых P-MPR и идентификации ресурса опорного сигнала, соответствующей каждому из вторых P-MPR, где N - целое число больше 0.

[110] В реализации позиции битов, занятые N вторыми P-MPR и информацией индикации идентификации ресурса опорного сигнала, соответствующей каждому второму P-MPR, определяются на основе заранее заданного правила.

[111] Заранее заданное правило определяется на основе по меньшей мере одного из следующего:

[112] В реализации заранее заданное правило определяется на основе по меньшей мере одного из следующего:

[113] A: величина значения второго P-MPR.

[114] В примере, чем меньше второе значение P-MPR, тем выше порядок отчетности.

[115] B: RSRP, соответствующая информации индикации идентификации ресурса опорного сигнала.

[116] В примере настоящего изобретения порядок отчетности второго P-MPR и информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR, могут быть определены на основе уровня 1 (L1) или L3-RSRP.

[117] В примере настоящего изобретения, чем больше значение L1-RSRP, тем выше порядок отчетности.

[118] C: SINR, соответствующее информации индикации идентификации ресурса опорного сигнала.

[119] В примере настоящего изобретения, чем больше значение L1-SINR или L3-SINR, тем выше порядок отчетности.

[120] D: разница между RSRP, соответствующей информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR.

[121] В примере, чем больше разница между L1-RSRP и соответствующим вторым значением P-MPR или чем больше разница между L3-RSRP и соответствующим вторым значением P-MPR, тем выше порядок отчетности.

[122] E: разница между SINR, соответствующим информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR

[123] В примере, чем больше разница между L1-SINR и соответствующим вторым значением P-MPR или чем больше разница между L3-SINR и соответствующим вторым значением P-MPR, тем выше порядок отчетности.

[124] F: запас мощности, соответствующий информации индикации идентификации ресурса опорного сигнала.

[125] В примере, чем больше значение запаса мощности, тем выше порядок отчетности.

[126] G: сумма RSRP и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала.

[127] В примере, чем больше сумма L1-RSRP и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала, или чем больше сумма L3-RSRP и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала, тем выше порядок отчетности.

[128] H: сумма SINR и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала

[129] В одном примере, чем больше сумма L1-SINR и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала, или чем больше сумма L3-SINR и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала, тем выше порядок отчетности

[130] Порядок отчетности, упомянутый выше в настоящем изобретении, может пониматься следующим образом

[131] С одной стороны, в случае, когда порядок отчетности заключается в отчетности о N вторых P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей каждому из N вторых P-MPR в порядке позиций битов от низкого к высокому, второе P-MPR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR с более высоким порядком отчетности, занимает более низкую позицию бита.

[132] С другой стороны, в случае, когда порядок отчетности заключается в отчетности о N вторых P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей каждому из N вторых P-MPR в порядке позиций битов от высокого к низкому, второе P-MPR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR с более высоким порядком отчетности, занимает более высокую позицию бита.

[133] Способ предоставления отчета о мощности, предлагаемый настоящим изобретением, путем разработки способа предоставления отчета о P-MPR и соответствующего SSBRI/CRI, снижает непроизводительные траты на служебные данные сигнализации, в то же время предоставляя больше справочной информации сетевому устройству, что облегчает сетевому устройству выбор более подходящего SSBRI/CRI в качестве состояния TCI восходящей линии связи, тем самым улучшая характеристики передачи восходящей линии связи.

[134] Можно понять, что способ предоставления отчета о мощности, применяемый к сетевому устройству в соответствии с вариантами осуществления настоящего изобретения, имеет сходство со способом предоставления отчета о мощности, применяемым к терминалу. Таким образом, описание способ предоставления отчета о мощности, применяемого к сетевому устройству, не является исчерпывающим, можно сослаться на соответствующее содержание способа предоставления отчета о мощности, применяемого к терминалу, который не будет подробно описан в настоящем документе.

[135] Можно также понять, что способ предоставления отчета о мощности, предлагаемый в соответствии с вариантами осуществления настоящего изобретения, применим к процессу, в котором терминал взаимодействует с сетевым устройством для реализации предоставления отчета о мощности. Для процесса, в котором терминал взаимодействует с сетевым устройством для реализации предоставления отчета о мощности, терминал и сетевое устройство имеют соответствующие функции в приведенных выше вариантах осуществления.

[136] Специалисты в данной области могут понять, что различные реализации/варианты осуществления, упомянутые выше в соответствии с вариантами осуществления настоящего изобретения, могут использоваться совместно с приведенными выше вариантами осуществления или могут использоваться независимо. Независимо от того, используется ли он отдельно или совместно с приведенными выше вариантами осуществления, его принципы реализации аналогичны. Во время реализации изобретения некоторые варианты осуществления описаны таким образом, чтобы они использовались вместе. Конечно, специалисты в данной области могут понять, что такая иллюстрация не является ограничением вариантов осуществления изобретения.

[137] На основе той же идеи предлагается устройство для предоставления отчета о мощности в соответствии с вариантами осуществления изобретения.

[138] Следует понимать, что для реализации вышеуказанных функций устройство для предоставления отчета о PHR, предложенное в соответствии с вариантами осуществления изобретения, включает в себя соответствующие аппаратные структуры и/или программные модули для выполнения различных функций. Объединяя блоки и этапы алгоритма каждого примера, раскрытого в соответствии с вариантами осуществления изобретения, варианты осуществления изобретения могут быть реализованы в форме аппаратного обеспечения или комбинации аппаратного обеспечения и компьютерного программного обеспечения. Выполняется ли определенная функция аппаратным обеспечением или компьютерным программным обеспечением, управляющим аппаратным обеспечением, зависит от конкретного применения и конструктивных ограничений технических решений. Специалисты в данной области могут использовать различные способы для реализации описанных функций для каждого конкретного применения, но такая реализация не должна рассматриваться как выходящая за рамки технических решений в соответствии с вариантами осуществления изобретения.

[139] ФИГ. 4 представляет собой блок-схему, иллюстрирующую устройство для предоставления отчета о мощности в соответствии с вариантом осуществления настоящего изобретения. Как показано на ФИГ. 4, устройство 100 для представления отчета о мощности включает в себя блок 101 отчета. Устройство 100 для предоставления отчета о мощности может быть предоставлено как терминал, задействованный в вышеописанных вариантах осуществления настоящего изобретения.

[140] Блок 101 отчета сконфигурирован для предоставления информации индикации P-MPR; информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей по меньшей мере одному P-MPR.

[141] В реализации по меньшей мере одно P-MPR, указанный информацией индикации P-MPR, включает в себя первое P-MPR. Первое P-MPR больше или равно пороговому значению MPE.

[142] В реализации информация индикации P-MPR сконфигурирована для указания по меньшей мере одного из следующего:

[143] A: информация индикации существования, в которой информация индикации существования сконфигурирована для указания того, существует ли вторе P-PMR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR;

[144] B: второе P-MPR; или

[145] C: информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-PMR.

[146] В реализации информация индикации существования указывает на существование, а информация индикации P-MPR указывает второе P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую второму P-MPR.

[147] В реализации информация индикации существования указывает на отсутствие существования.

[148] В реализации информация индикации P-MPR сконфигурирована для указания N вторых P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей каждому из вторых P-MPR, где N - целое число больше 0.

[149] В реализации позиции битов, занимаемые N вторыми P-MPR и информацией индикации идентификации ресурса опорного сигнала, соответствующей каждому второму P-MPR, которые содержатся в информации индикации P-MPR, определяются на основе заранее заданного правила.

[150] В реализации заранее заданное правило определяется на основе по меньшей мере одного из следующего:

[151] величина значения второго P-MPR;

[152] мощность приема опорного сигнала, соответствующая информации индикации идентификации ресурса опорного сигнала;

[153] отношение сигнал/шум, соответствующее информации индикации идентификации ресурса опорного сигнала;

[154] разница между мощностью приема опорного сигнала, соответствующей информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR;

[155] разница между отношением сигнал/шум, соответствующим информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR;

[156] апас мощности, соответствующий информации индикации идентификации ресурса опорного сигнала;

[157] сумма мощности приема опорного сигнала и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала; или

[158] сумма отношения сигнал/шум и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала.

[159] ФИГ. 5 представляет собой структурную схему, иллюстрирующую устройство для предоставления отчета о мощности согласно варианту осуществления настоящего изобретения. Как показано на ФИГ. 5, устройство 200 для предоставления отчета о мощности включает в себя блок 201 получения. Устройство 200 для предоставления отчета о мощности может быть предоставлено как сетевое устройство, вовлеченное в вышеописанные варианты осуществления настоящего изобретения.

[160] Блок 201 получения сконфигурирован для получения информации индикации P-MPR, сообщаемой терминалом; информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей по меньшей мере одному P-MPR.

[161] В реализации по меньшей мере одно P-MPR, указанное информацией индикации P-MPR, включает в себя первое P-MPR. Первое P-MPR больше или равно пороговому значению MPE.

[162] В реализации информация индикации P-MPR сконфигурирована для указания по меньшей мере одного из следующего:

[163] A: информация индикации существования, в которой информация индикации существования сконфигурирована для указания того, существует ли второе P-PMR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-MPR;

[164] B: второе P-MPR; или

[165] C: информация индикации идентификации ресурса опорного сигнала, соответствующая второму P-PMR.

[166] В реализации информация индикации существования указывает на существование, а информация индикации P-MPR указывает второе P-MPR и информацию индикации идентификации ресурса опорного сигнала, соответствующую второму P-MPR.

[167] В реализации информация индикации существования указывает на отсутствие существования.

[168] В реализации информация индикации P-MPR сконфигурирована для указания N вторых P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей каждому из вторых P-MPR, где N - целое число больше 0.

[169] В реализации позиции битов, занимаемые N вторыми P-MPR и информацией индикации идентификации содержатся в информацию индикации P-MPR, определяются на основе заранее заданного правила.

[170] В реализации заранее заданное правило определяется на основе по меньшей мере одного из следующего:

[171] величина значения второго P-MPR;

[172] мощность приема опорного сигнала, соответствующая информации индикации идентификации ресурса опорного сигнала;

[173] отношение сигнал/шум, соответствующее информации индикации идентификации ресурса опорного сигнала;

[174] разница между мощностью приема опорного сигнала, соответствующей информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR;

[175] разница между отношением сигнал/шум, соответствующим информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR;

[176] запас мощности, соответствующий информации индикации идентификации ресурса опорного сигнала;

[177] сумма мощности приема опорного сигнала и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала; или

[178] сумма отношения сигнал/шум и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала.

[179] Что касается устройств согласно вышеприведенным вариантам осуществления, конкретные способы, которыми каждый модуль выполняет операции, были подробно описаны в вариантах осуществления способов и не будут подробно описаны здесь.

[180] ФИГ. 6 представляет собой структурную схему, иллюстрирующую устройство для предоставления отчета о мощности согласно одному из вариантов осуществления настоящего изобретения. Например, устройство 300 может быть предложено в качестве терминала. Например, устройство 300 может представлять собой мобильный телефон, компьютер, цифровой вещательный терминал, устройство обмена сообщениями, игровую консоль, планшет, медицинский прибор, тренажер, персональный цифровой помощник и т.п.

[181] Ссылаясь на ФИГ. 6, устройство 300 может включать в себя один или несколько из следующих компонентов: компонент 302 обработки, память 304, компонент 306 питания, мультимедийный компонент 308, аудиокомпонент 310, интерфейс 312 ввода/вывода (I/O), измерительный компонент 314 и компонент 316 связи.

[182] Компонент 302 обработки обычно управляет всеми операциями устройства 300, такими как операции, связанные с отображением, телефонными звонками, передачей данных, операциями камеры и операциями записи. Компонент 302 обработки может включать в себя один или несколько процессоров 320 для выполнения инструкций по выполнению всех или части этапов в описанных выше способах. Кроме того, компонент 302 обработки может включать в себя один или несколько модулей, которые облегчают взаимодействие между компонентом 302 обработки и другими компонентами. Например, компонент обработки 302 может включать в себя мультимедийный модуль для облегчения взаимодействия между мультимедийным компонентом 308 и компонентом 302 обработки.

[183] Память 304 сконфигурирована для хранения различных типов данных для поддержки работы устройства 300. Примерами таких данных являются инструкции для любых приложений или способов, используемых на устройстве 300, контактные данные, данные телефонной книги, сообщения, изображения, видео и т.д. Память 304 может быть реализована с использованием любого типа энергозависимых или энергонезависимых запоминающих устройств или их комбинации, например статического оперативного запоминающего устройства (static random access memory, SRAM), электрически стираемого программируемого постоянного запоминающего устройства (electrically erasable programmable read-only memory, EEPROM), стираемого программируемого постоянного запоминающего устройства (erasable programmable read-only memory, EPROM), программируемого постоянного запоминающего устройства (programmable read-only memory, PROM), постоянного запоминающего устройства (read-only memory, ROM), магнитной памяти, флэш-памяти, магнитного или оптического диска.

[184] Компонент 306 питания обеспечивает питание различных компонентов устройства 300. Компонент 306 питания может включать в себя систему управления питанием, один или несколько источников питания и любые другие компоненты, связанные с генерацией, управлением и распределением питания в устройстве 300.

[185] Мультимедийный компонент 308 включает в себя экран, обеспечивающий выходной интерфейс между устройством 300 и пользователем. В некоторых вариантах экран может включать в себя жидкокристаллический дисплей (liquid crystal display, LCD) и сенсорную панель (touch panel, TP). Если экран включает в себя сенсорную панель, экран может быть реализован как сенсорный экран для приема входных сигналов от пользователя. Сенсорная панель включает в себя один или несколько сенсорных датчиков для определения касаний, смахиваний и жестов на сенсорной панели. Сенсорные датчики могут не только определять границу действия касания или смахивания, но также определять период времени и давление, связанные с действием касания или смахивания. В некоторых вариантах мультимедийный компонент 308 включает в себя переднюю камеру и/или заднюю камеру. Передняя камера и задняя камера могут принимать внешние мультимедийные данные, когда устройство 300 находится в рабочем режиме, таком как режим фотографирования или видеорежим. Каждая из передней камеры и задней камеры может быть фиксированной оптической системой линз или иметь возможность фокусировки и оптического зума.

[186] Аудиокомпонент 310 выполнен с возможностью вывода и/или ввода аудиосигналов. Например, аудиокомпонент 310 включает в себя микрофон (microphone, MIC), выполненный с возможностью приема внешнего аудиосигнала, когда устройство 300 находится в рабочем режиме, таком как режим вызова, режим записи и режим распознавания голоса. Полученный аудиосигнал может быть дополнительно сохранен в памяти 304 или передан через компонент 316 связи. В некоторых вариантах аудиокомпонент 310 дополнительно включает в себя динамик для вывода аудиосигналов.

[187] Интерфейс 312 ввода-вывода обеспечивает интерфейс между компонентом 302 обработки и периферийными интерфейсными модулями, такими как клавиатура, колесо управления, кнопки и т.п.Кнопки могут включать в себя, помимо прочего, кнопку «Домой», кнопку регулировки громкости, кнопку запуска и кнопку блокировки.

[188] Измерительный компонент 314 включает в себя один или несколько датчиков для предоставления оценок состояния различных аспектов устройства 300. Например, измерительный компонент 314 может определять открытое/закрытое состояние устройства 300, относительное расположение компонентов, например, дисплея и клавиатуры устройства 300, измерительный компонент 314 может также определять изменение положения устройства 300 или компонента устройства 300, наличие или отсутствие контакта пользователя с устройством 300, ориентацию или ускорение/замедление устройства 300 и изменение температуры устройства 300. Измерительный компонент 314 может включать в себя датчик приближения, выполненный с возможностью определения наличия близлежащих объектов без какого-либо физического контакта. Измерительный компонент 314 может также включать в себя датчик света, такой как датчик изображения на основе комплементарного металл-оксид-полупроводника (КМОП, complementary metal-oxide-semiconductor, CMOS) или прибора с зарядовой связью (charged coupled device, CCD), для использования в приложениях визуализации. В некоторых вариантах исполнения измерительный компонент 314 может также включать в себя датчик акселерометра, датчик гироскопа, магнитный датчик, датчик давления или датчик температуры.

[189] Компонент 316 связи выполнен с возможностью облегчения связи, проводной или беспроводной, между устройством 300 и другими устройствами. Устройство 300 может получать доступ к беспроводной сети на основе стандарта связи, такого как Wi-Fi, 2G или 3G, или их комбинации. Согласно некоторым вариантам осуществления компонент 316 связи принимает широковещательный сигнал или транслируемую связанную информацию от внешней системы управления вещанием через широковещательный канал. Согласно некоторым вариантам осуществления компонент 316 связи дополнительно включает в себя модуль связи ближнего поля (near field communication, NFC) для облегчения связи на малых расстояниях. Например, модуль NFC может быть реализован на основе технологии радиочастотной идентификации (radio frequency identification, RFID), технологии инфракрасной ассоциации данных (infrared data association, IrDA), технологии сверхширокополосной связи (ultra-wideband, UWB), технологии Bluetooth (BT) и других технологий.

[190] Согласно некоторым вариантам реализации, устройство 300 может быть реализовано с помощью одной или нескольких специализированных интегральных схем (application specific integrated circuit, ASIC), цифровых сигнальных процессоров (digital signal processor, DSP), цифровых сигнальных устройств обработки (digital signal processing device, DSPD), программируемых логических устройств (programmable logic device, PLD), программируемых пользователем вентильных матриц (field programmable gate array, FPGA), контроллеров, микроконтроллеров, микропроцессоров или других электронных компонентов для выполнения вышеописанных способов.

[191] Согласно некоторым вариантам осуществления, также предложен машиночитаемый носитель информации, включающий в себя инструкции, такие как содержащиеся в памяти 304, исполняемые процессором 320 в устройстве 300, для выполнения вышеописанных способов. Например, машиночитаемый носитель информации может быть ПЗУ (ROM), ОЗУ (RAM), CD-ROM, магнитной лентой, гибким диском, оптическим устройством хранения данных и т.п.

[192] ФИГ. 7 представляет собой блок-схему, иллюстрирующую устройство для предоставления отчета о мощности согласно варианту осуществления настоящего изобретения. Например, устройство 400 может быть представлено как сетевое устройство. Ссылаясь на ФИГ. 7, устройство 400 включает в себя компонент 422 обработки, который дополнительно включает в себя один или несколько процессоров и ресурс памяти, представленный памятью 432 для хранения инструкций, исполняемых компонентом 422 обработки, например прикладных программ. Прикладная программа, хранящаяся в памяти 432, может включать в себя один или несколько модулей, каждый из которых соответствует набору инструкций. Кроме того, компонент 422 обработки выполнен с возможностью выполнения инструкций для выполнения вышеуказанных способов.

[193] Устройство 400 может также включать в себя компонент 426 питания, выполненный с возможностью выполнения управления питанием устройства 400, проводной или беспроводной сетевой интерфейс 450, выполненный с возможностью подключения устройства 400 к сети, и интерфейс 458 ввода-вывода. Устройство 400 может работать на основе операционной системы, хранящейся в памяти 432, такой как Windows Server™, Mac OS X™, Unix™, Linux™, FreeBSD(или тому подобное.

[194] Согласно некоторым вариантам осуществления также предложен машиночитаемый носитель информации, включающий в себя инструкции, такой как память 432, содержащая инструкции, которые могут быть выполнены компонентом 422 обработки устройства 400 для реализации вышеуказанных способов. Например, машиночитаемый носитель информации может быть ПЗУ, ОЗУ, CD-ROM, магнитной лентой, гибким диском, оптическим устройством хранения данных или тому подобным.

[195] Следует понимать, что «множество», упомянутое в изобретении, может относиться к двум или более, и другие квантификаторы аналогичны им. Термин «и/или» может описывать ассоциативные отношения связанных объектов, указывая на то, что может быть три типа отношений. Например, A и/или B может означать: A существует отдельно, A и B существуют одновременно, и B существует отдельно. Символ «/» обычно указывает на то, что связанные объекты до и после находятся в отношении «или».

[196] Следует также понимать, что термины «первый», «второй» и т.д. используются для описания различной информации, но информация не должна ограничиваться этими терминами. Эти термины используются только для того, чтобы отличать информацию одного типа друг от друга, и не подразумевают определенный порядок или степень важности. Фактически, такие выражения, как «первый» и «второй» могут использоваться взаимозаменяемо. Например, в рамках изобретения, первая информация также может называться второй информацией, и аналогично вторая информация также может называться первой информацией.

[197] Следует также понимать, что хотя операции описаны в определенном порядке на чертежах в соответствии с вариантами осуществления изобретения, это не следует понимать как требование, чтобы эти операции выполнялись в проиллюстрированном определенном порядке, или в порядке следования друг за другом, или чтобы выполнялись все проиллюстрированные операции для получения желаемого результата. В определенных обстоятельствах многозадачность и параллельная обработка могут быть выгодными.

[198] Другие варианты осуществления изобретения будут очевидны для специалистов в данной области из рассмотрения описания и практики применения изобретения, раскрытого здесь. Эта заявка предназначена для охвата любых изменений, применений или адаптаций настоящего изобретения, следующих общим принципам настоящего изобретения, включая общеизвестные или обычные технические средства в технической области, не раскрытые в настоящем описании.

[199] Следует понимать, что настоящее изобретение не ограничивается точной конструкцией, которая была описана выше и проиллюстрирована на прилагаемых чертежах, и что различные модификации и изменения могут быть сделаны без отступления от его объема. Предполагается, что объем настоящего изобретения ограничен только приложенной формулой изобретения.

Изобретение относится к способу и устройству для предоставления отчета о мощности, а также к носителю информации. Технический результат заключается в возможности предоставить отчет о различных P-MPR через индикацию, экономя непроизводительные траты служебных данных сигнализации для предоставления отчета о P-MPR. Способ выполняется терминалом и включает в себя предоставление отчета об информации индикации максимального снижения мощности при управлении мощностью (P-MPR). Информация индикации P-MPR конфигурирована для указания по меньшей мере одного P-MPR или для указания по меньшей мере одного P-MPR и информации индикации идентификации опорного сигнала, соответствующей по меньшей мере одному P-MPR. 4 н. и 8 з.п. ф-лы, 7 ил., 1 табл.

1. Способ предоставления отчета о мощности, выполняемый терминалом и включающий в себя:

предоставление отчета с информацией индикации максимального снижения мощности при управлении мощностью (P-MPR);

при этом информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей по меньшей мере одному P-MPR, причем по меньшей мере одно P-MPR, указанное информацией индикации P-MPR, содержит первое P-MPR; и

информация индикации P-MPR сконфигурирована для указания информации индикации существования,

при этом информация индикации существования сконфигурирована для указания того, что существует второе P-MPR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второй P-MPR, а информация индикации P-MPR указывает второе P-MPR и/или информацию индикации идентификации ресурса опорного сигнала, соответствующую второй P-MPR; или информация индикации существования сконфигурирована для указания отсутствия второй P-MPR и/или информации индикации идентификации ресурса опорного сигнала, соответствующей второй P-MPR.

2. Способ по п. 1, в котором первое P-MPR больше или равно пороговому значению максимально допустимого воздействия (MPE).

3. Способ по п. 1, в котором информация индикации P-MPR сконфигурирована для указания N вторых P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей каждому из вторых P-MPR, где N - целое число больше 0.

4. Способ по п. 3, в котором битовые позиции, занятые N вторыми P-MPR и информацией индикации идентификации ресурса опорного сигнала, соответствующей каждому второму P-MPR, которые содержатся в информации индикации P-MPR, определяют на основе заранее заданного правила.

5. Способ по п. 4, в котором заранее заданное правило определяют на основе по меньшей мере одного из следующего:

величина значения второго P-MPR;

мощность приема опорного сигнала, соответствующая информации индикации идентификации ресурса опорного сигнала;

отношение сигнал/шум, соответствующее информации индикации идентификации ресурса опорного сигнала;

разница между мощностью приема опорного сигнала, соответствующей информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR;

разница между отношением сигнал/шум, соответствующим информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR;

запас мощности, соответствующий информации индикации идентификации ресурса опорного сигнала;

сумма мощности приема опорного сигнала и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала; или

сумма отношения сигнал/шум и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала.

6. Способ получения отчета о мощности, выполняемый сетевым устройством и включающий в себя:

получение информации индикации максимального снижения мощности при управлении мощностью (P-MPR), сообщаемой терминалом;

при этом информация индикации P-MPR сконфигурирована для указания по меньшей мере одного P-MPR или сконфигурирована для указания по меньшей мере одного P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей по меньшей мере одному P-MPR, причем по меньшей мере одно P-MPR, указанное информацией индикации P-MPR, содержит первое P-MPR; и

информация индикации P-MPR сконфигурирована для указания информации индикации существования,

при этом информация индикации существования сконфигурирована для указания того, что существует второе P-MPR и/или информация индикации идентификации ресурса опорного сигнала, соответствующая второй P-MPR, а информация индикации P-MPR указывает второе P-MPR и/или информацию индикации идентификации ресурса опорного сигнала, соответствующую второй P-MPR; или информация индикации существования сконфигурирована для указания отсутствия второй P-MPR и/или информации индикации идентификации ресурса опорного сигнала, соответствующей второй P-MPR.

7. Способ по п. 6, в котором первое P-MPR больше или равно пороговому значению максимально допустимого воздействия (MPE).

8. Способ по п. 6, в котором информация индикации P-MPR сконфигурирована для указания N вторых P-MPR и информации индикации идентификации ресурса опорного сигнала, соответствующей каждому из вторых P-MPR, где N - целое число больше 0.

9. Способ по п. 8, в котором позиции битов, занятые N вторыми P-MPR и информацией индикации идентификации ресурса опорного сигнала, соответствующей каждому второму P-MPR, которые содержатся в информации индикации P-MPR, определяют на основе заранее заданного правила.

10. Способ по п. 9, в котором заранее заданное правило определяют на основе по меньшей мере одного из следующего:

величина значения второго P-MPR;

мощность приема опорного сигнала, соответствующая информации индикации идентификации ресурса опорного сигнала;

отношение сигнал/шум, соответствующее информации индикации идентификации ресурса опорного сигнала;

разница между мощностью приема опорного сигнала, соответствующей информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR;

разница между отношением сигнал/шум, соответствующим информации индикации идентификации ресурса опорного сигнала, и значением соответствующего второго P-MPR;

запас мощности, соответствующий информации индикации идентификации ресурса опорного сигнала;

сумма мощности приема опорного сигнала и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала; или

сумма отношения сигнал/шум и запаса мощности, соответствующего информации индикации идентификации ресурса опорного сигнала.

11. Терминал связи, включающий в себя:

процессор; и

память для хранения инструкций, исполняемых процессором;

при этом процессор сконфигурирован для выполнения способа предоставления отчета о мощности по любому из пп. 1-5.

12. Сетевое устройство связи, включающее в себя:

процессор; и

память для хранения инструкций, исполняемых процессором;

при этом процессор сконфигурирован для выполнения способа получения отчета о мощности по любому из пп. 6-10.
