ОБЛАСТЬ ТЕХНИКИ
[0001] Настоящее изобретение относится к области беспроводной связи, а именно к способу связи и устройству связи.
УРОВЕНЬ ТЕХНИКИ
[0002] В настоящее время областью исследования технологии Wi-Fi является передача с полосой пропускания 320 МГц, агрегация и координация множества полос частот и т.д. По сравнению с существующими стандартами ожидается увеличение скорости и пропускной способности по меньшей мере в четыре раза. Основные сценарии применения - передача видео, дополненная реальность (augmented reality, AR), виртуальная реальность (virtual reality, VR) и т.д.
[0003] Агрегация и координация множества полос частот означает, что связь между устройствами осуществляется одновременно в полосах частот, таких как 2,4 ГГц, 5 ГГц и 6 ГГц. Необходимо определить новый механизм управления доступом к среде передачи (media access control, MAC) для управления связью между устройствами одновременно в множестве частотных диапазонов. Кроме того, также ожидается, что агрегация и координация множества полос частот может поддерживать передачу с малой задержкой. [0004] Максимальная полоса пропускания, которую будет поддерживать современная многополосная агрегация и системная технология, составляет 320 МГц (т.е. 160 МГц +160 МГц). Кроме того, также могут поддерживаться 240 МГц (т.е. 160 МГц+80 МГц) и другие полосы пропускания.
[0005] В предшествующем уровне техники станция (station, STA) и точка доступа (access point, АР) могут быть устройствами с поддержкой множества линий связи (multi-link device, MLD), то есть они могут выполнять связь по множеству линий связи. Следовательно, в предшествующем уровне техники между STA и АР может быть множество линий связи, и изучается связь между двумя устройствами по множеству линий.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
[0006] Аспекты изобретения направлены на решение по меньшей мере вышеуказанных проблем и/или устранение вышеуказанных недостатков. Различные варианты реализации изобретения предлагают следующие технические решения:
[0007] Согласно примеру осуществления настоящего изобретения предложен способ связи по множеству линий связи. Способ связи может применяться к точке доступа (АР), поддерживающей связь по множеству линий связи (ML-связь). Способ включает в себя: определение первого кадра сообщения, при этом в ответ на удовлетворение условия, связанного с ML-связью, первый кадр сообщения включает в себя элемент сокращенного отчета о соседях (reduced neighbor report, RNR); и отправку первого кадра сообщения по первой линии из множества линий связи.
[0008] Согласно примеру осуществления настоящего изобретения предложен способ связи по множеству линий связи. Способ связи может быть применен к станции (STA), поддерживающей ML-связь. Способ включает в себя: прием первого кадра сообщения по первой линии связи из множества линий, при этом в ответ на удовлетворение условия, связанного с ML-связью, первый кадр сообщения включает в себя элемент RNR; и выполнение операцию связи на основе первого кадра сообщения.
[0009] Согласно примеру осуществления настоящего изобретения предложено устройство связи по множеству линий связи. Устройство связи может применяться к точке доступа, поддерживающей ML-связь. Устройство включает в себя: модуль обработки, выполненный с возможностью определения первого кадра сообщения, при этом в ответ на удовлетворение условия, связанного с ML-связью, первый кадр сообщения включает в себя элемент сокращенного отчета о соседях (RNR); и модуль приемопередатчика, выполненный с возможностью отправки первого кадра сообщения по первой линии связи из множества линий.
[0010] Согласно примеру осуществления настоящего изобретения предложено устройство связи по множеству линий связи. Устройство связи может применяться к STA, поддерживающей ML-связь. Устройство включает в себя: модуль приемопередатчика, выполненный с возможностью приема первого кадра сообщения по первой линии связи среди множества линий, при этом в ответ на удовлетворение условия, связанного с ML-связью, первый кадр сообщения включает в себя элемент RNR; и модуль обработки, выполненный с возможностью управления выполнением операции связи на основе первого кадра сообщения.
[0011] Согласно примеру осуществления изобретения предложено электронное устройство. Электронное устройство включает в себя процессор и память, в которой хранится компьютерная программа, исполняемая процессором. Когда компьютерная программа выполняется процессором, реализуется описанный выше способ.
[0012] Согласно примеру осуществления изобретения предложен машиночитаемый носитель данных, на котором хранятся компьютерные программы. Компьютерные программы при исполнении процессором реализуют описанный выше метод.
[0013] Техническое решение согласно примерам осуществления настоящего изобретения может улучшить коэффициент использования спектра.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ
[0014] Вышеупомянутые и другие особенности вариантов осуществления настоящего изобретения станут более очевидными при подробном описании примеров осуществления настоящего изобретения со ссылкой на прилагаемые чертежи.
[0015] Фиг. 1 представляет собой пример схемы, иллюстрирующей сценарий связи по множеству линий связи.
[0016] Фиг. 2 представляет собой блок-схему способа связи согласно варианту осуществления.
[0017] Фиг. 3 представляет собой блок-схему другого способа связи согласно варианту осуществления.
[0018] Фиг. 4 представляет собой блок-схему устройства связи согласно варианту осуществления.
ПОДРОБНОЕ ОПИСАНИЕ
[0019] Следующее описание со ссылками на прилагаемые чертежи предоставлено для того, чтобы помочь во всестороннем понимании различных вариантов реализации изобретения, определенных прилагаемой формулой изобретения и их эквивалентами. Различные варианты реализации изобретения включают в себя различные конкретные детали, но эти конкретные детали считаются только примерами. Кроме того, описания известных способов, функций и конструкций могут быть опущены ради ясности и краткости.
[0020] Термины и слова, используемые в данном изобретении, не ограничиваются письменными значениями, а просто используются изобретателем для обеспечения ясного и последовательного понимания изобретения. Соответственно, для специалистов в данной области техники описание различных вариантов осуществления настоящего изобретения предоставлено только с целью иллюстрации, а не с целью ограничения.
[0021] Следует понимать, что формы единственного числа, используемые в данном документе, могут также включать в себя формы множественного числа, если контекст явно не требует иного. Следует также понимать, что слово «включать в себя», используемое в настоящем изобретении, относится к наличию описанных признаков, целых чисел, этапов, операций, элементов и/или компонентов, но не исключает присутствия или добавления одного или нескольких других признаков, целых чисел, этапов, операций, элементов, компонентов и/или их группы.
[0022] Следует понимать, что, хотя термины «первый», «второй» и т.д. могут использоваться здесь для описания различных элементов, эти элементы не должны быть ограничены этими терминами. Эти термины используются только для того, чтобы отличить один элемент от другого. Соответственно, первый элемент, обсуждаемый ниже, может называться вторым элементом, не отступая от идей вариантов осуществления.
[0023] Следует понимать, что, когда элемент упоминается как «соединенный» или «связанный» с другим элементом, он может быть непосредственно соединен или связан с другим элементом или также может существовать промежуточный элемент между элементами. Кроме того, термины «соединенный» или «связанный», используемые здесь, могут включать в себя беспроводные соединения или беспроводные связи. Используемый здесь термин «и/или» или выражение «по меньшей мере один/по меньшей мере один из» включает в себя любые и все комбинации одного или более связанных перечисленных элементов.
[0024] Если не указано иное, все термины (включая технические и научные термины), используемые в настоящем документе, имеют то же значение, которое обычно понимается специалистом в области техники, к которой относится данное изобретение.

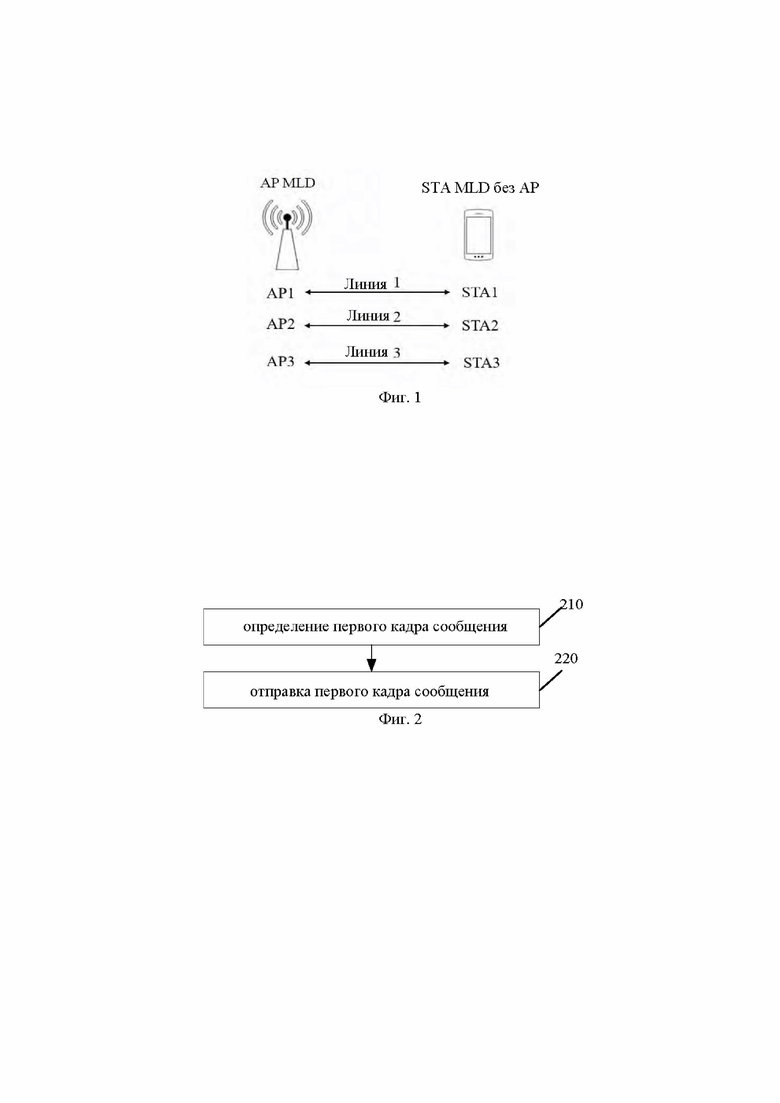

[0025] Фиг. 1 представляет собой пример схемы, иллюстрирующей сценарий связи по множеству линий связи.
[0026] В беспроводной локальной сети (local area network, LAN) один базовый набор услуг (basic service set, BSS) может состоять из точки доступа (АР) и одной или нескольких станций (STA), которые осуществляют связь с АР. Один BSS может быть связан с системой распределения (distribution system, DS) через свою точку доступа, а затем получить доступ к другому BSS для формирования расширенного набора услуг (extended service set, ESS).
[0027] АР представляет собой беспроводной коммутатор, используемый в беспроводной сети, а также является точкой доступа беспроводной сети. Устройство АР может использоваться в качестве базовой станции беспроводной связи, главным образом в качестве моста, используемого для соединения беспроводных сетей и проводных сетей. С помощью такой точки доступа можно объединить проводные и беспроводные сети.
[0028] АР может включать в себя программные приложения и/или схемы, позволяющие другим типам узлов в беспроводной сети взаимодействовать с внешними частями и внутренними частями беспроводной сети через АР. В некоторых примерах АР может быть, например, терминальным устройством или сетевым устройством, оснащенным чипом беспроводной связи (Wi-Fi).
[0029] В качестве примера, STA может включать в себя, помимо прочего, сотовый телефон, смартфон, носимое устройство, компьютер, персональный цифровой помощник (personal digital assistant, PDA), устройство персональной системы связи (personal communication system, PCS), персональный информационный менеджер (personal information manager, PIM), персональное навигационное устройство (personal navigation device, PND), GPS, мультимедийное устройство, устройство Интернета вещей (Internet of Things, IoT) и т.д.
[0030] В примерах осуществления изобретения АР и STA могут быть устройствами MLD, которые поддерживают связь по множеству линий связи, например, они могут быть представлены как точка доступа (АР MLD) и станция без точки доступа (STA MLD без АР), соответственно. Для простоты описания ниже в основном описан пример, в котором одна АР взаимодействует с одной STA по множеству линий. Однако это не ограничивается примерами осуществления настоящего изобретения.
[0031] На фиг. 1, только для примера, АР MLD может представлять собой АР, которая поддерживает связь по множеству линий связи, a STA MLD без АР может представлять STA, которая поддерживает связь по множеству линий связи. Ссылаясь на фиг. 1, АР MLD может работать на трех линиях, таких как AP1, АР2 и АР3, как показано на фиг. 1. STA MLD без АР также может работать на трех линиях, таких как STA1, STA2 и STA3. В примере на фиг. 1 предполагается, что AP1 связывается с STA1 через соответствующую первую линию (т.е. линия 1). Аналогично, АР2 связывается с STA2 через вторую линию (т.е. линию 2), а АР3 связывается с STA3 через третью линию (т.е. линию 3). Кроме того, линии от 1 до 3 могут представлять собой множество линий на разных частотах, например линии на 2,4 ГГц, 5 ГГц, 6 ГГц и т.д., или несколько линий с одинаковой или разной полосой пропускания на 2,4 ГГц, 5 ГГц и 6 ГГц. Кроме того, в каждой линии связи может быть множество каналов. Однако следует понимать, что сценарий связи, показанный на фиг. 1, является лишь иллюстративным, что не ограничивается изобретательской концепцией. Например, АР MLD может быть связана с множеством STA MLD без АР, или АР может взаимодействовать с множеством других типов STA по каждой линии.
[0032] Режим управления питанием (power management, РМ) STA, связанной с одной и той же STA MLD без АР в каждой линии связи отличается. Например, каждая STA для STA MLD без АР, которая работает на включенной линии, должна поддерживать свой собственный режим РМ и состояния питания. Обмен кадрами по включенной линии возможен, когда STA для STA MLD без АР, работающая на этой линии, находится в активном состоянии.
[0033] Интервал прослушивания STA MLD без АР представляет собой уровень MLD. То есть интервал прослушивания STA, связанной с одной и той же STA MLD без АР, в каждой линии одинаков, но период прослушивания STA кадра маяка, отправленного каждой АР по каждой линии, может быть разным. Во время (пере)установки множества линий связи, значение, переносимое в поле интервала прослушивания в кадре запроса (пере)ассоциации, отправленном STA, которая связана с STA MLD без АР, на АР, связанную с АР MLD, запрашивается на MLD-уровне. АР, связанная с АР MLD, может отклонить настройку множества линий связи, поскольку интервал прослушивания, запрошенный STA MLD без АР, слишком велик. После успешной (пере)настройки множества линий связи АР MLD должна использовать интервал прослушивания для определения времени жизни кадров, которые она буферизует для STA MLD без АР.
[0034] Поскольку STA MLD без АР завершает связанную линию (настройку множества линий связи) с АР MLD, STA(3a исключением STA, используемой при настройке множества линий связи) в каждой линии немедленно переходит в состояние PS, поэтому STA в каждой линии должна знать интервал передачи маяка соответствующей АР, чтобы STA могла вовремя проснуться и прослушать маяковый кадр, транслируемый АР.
[0035] АР MLD может работать на разных линиях одновременно (eMLMR: расширенный - мульти-радио с несколькими радиолиниями) или работать на разных линиях в режиме мультиплексирования с временным разделением (eMLSR: расширенный одиночное радио с множеством линий), a STA MLD без АР, связанная с АР MLD, должна прослушивать маяковый кадр, транслируемый АР в каждой линии. Однако уровень техники не может удовлетворить требования работы по множеству линий. Ввиду этого предложены способ связи и устройство связи согласно настоящему изобретению.

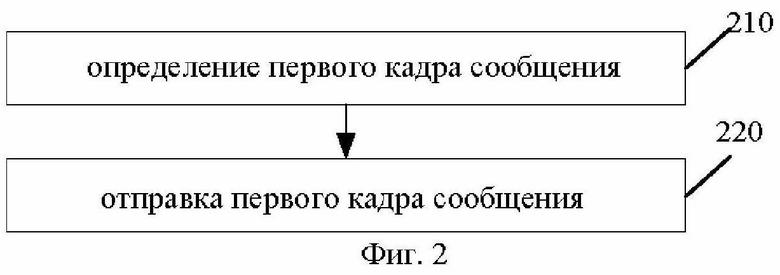

[0036] Фиг. 2 представляет собой блок-схему способа связи согласно варианту осуществления. Способ связи, показанный на фиг. 2, может быть применен к АР MLD, который поддерживает связь с множеством линий связи.
[0037] Ссылаясь на фиг. 2, на этапе 210 может быть определен первый кадр сообщения. Согласно варианту осуществления изобретения первый кадр сообщения может быть кадром маяка, ответом зонда или кадром ответа зонда множества линий связи, что, однако, не ограничено в изобретении.
[0038] В вариантах осуществления изобретения может существовать множество способов определения первого кадра сообщения. Например, первый кадр сообщения может быть сгенерирован согласно по меньшей мере одному из: условий сети, условий нагрузки и аппаратных возможностей отправляющего/принимающего устройства, типов услуг и соответствующих положений протокола, что не ограничивается вариантами осуществления настоящего изобретения. В вариантах осуществления изобретения первый кадр сообщения также может быть получен от внешнего устройства, что не ограничено вариантами осуществления изобретения.
[0039] Согласно варианту осуществления настоящего изобретения, в ответ на удовлетворение условия, связанного с ML-связью, первый кадр сообщения может включать в себя элемент сокращенного отчета о соседях (RNR). Например, информация RNR может переноситься в первом кадре сообщения в форме элемента. Однако раскрытие не ограничивается этим, и информация RNR также может передаваться в других формах. Элемент RNR может содержать значение временного смещения кадра маяка, транслируемого соседней AR Станция может узнать интервал передачи маяка АР через значение смещения по времени, чтобы вовремя проснуться для прослушивания кадра маяка, транслируемого АР. Следовательно, способ согласно изобретению может определять, переносится ли элемент RNR в первом кадре сообщения или нет, на основе условия, связанного с ML-связью. Варианты осуществления, касающиеся условия, связанного с ML-связью и элементом RNR, будут подробно описаны позже.
[0040] На этапе 220 первый кадр сообщения может быть отправлен по первой линии связи из множества линий. Множество линий может относиться к множеству линий, которые АР MLD устанавливает с STA MLD без АР, для ML-связи. Первая линия может относиться к линии во включенном состоянии для отправки первого кадра сообщения и также может именоваться как «текущая линия».
[0041] Согласно вариантам осуществления изобретения условие, связанное с ML-связью, может включать в себя по меньшей мере одно из: установку примитива выполнения RNR для совмещенных АР, работающих на разных линиях одновременно или с разделением времени на конкретное значение; или перенос элемента ML в первом кадре сообщения.
[0042] В вариантах осуществления изобретения примитив выполнения RNR для совмещенных АР, работающих на разных линиях одновременно или в режиме мультиплексирования с временным разделением, может быть установлен на конкретное значение на уровне MAC (например, «1 (истина)»), а совмещенные АР могут относиться к точкам доступа, связанным с одной и той же АР MLD, работающей на разных линиях (например, точки доступа AP1, АР2 и АР3, показанные на фиг. 1). Например, точки доступа могут работать на разных линиях одновременно (eMLMR) или работать на разных линиях в режиме мультиплексирования с временным разделением (eMLSR). В вариантах реализации изобретения совмещенные точки доступа могут соответствовать точкам доступа, работающим на нескольких линиях, так что механизм, в котором появляются элементы RNR, может быть применим к ML-связи.
[0043] Согласно варианту осуществления изобретения, когда условие, связанное с ML-связью (установка примитива выполнения RNR для совмещенных точек доступа, работающих на разных линиях одновременно или в режиме мультиплексирования с временным разделением, на конкретное значение, например, «1») удовлетворено, первый кадр сообщения включает в себя элемент RNR. Например, при определении первого кадра сообщения может быть вызван исходный язык, и может быть определено, переносится ли элемент RNR, на основе настройки исходного языка.
[0044] Согласно варианту осуществления настоящего изобретения, когда условие, связанное с ML-связью, удовлетворено (перенос элемента ML в первом кадре сообщения), первый кадр сообщения включает в себя элемент RNR. То есть, если первый кадр сообщения содержит ML-элемент, первый кадр сообщения также несет элемент RNR. ML-элемент может нести информацию о конфигурации с множеством линий связи, например, МАС-адрес АР MLD, идентификатор каждой линии из множества линий и/или МАС-адрес каждой линии и т.д.
[0045] Согласно варианту осуществления изобретения, когда два условия, связанные с ML-связью (установка примитива выполнения RNR для совмещенных точек доступа, работающих на разных линиях одновременно или в режиме мультиплексирования с временным разделением, на конкретное значение и перенос ML-элемента в первом кадре сообщения) удовлетворены, первый кадр сообщения включает в себя элемент RNR.
[0046] Следует понимать, что вышеупомянутые условия, относящиеся к ML-связи, являются лишь примерами и не ограничивают раскрытие. Например, взяв в качестве примера первый кадр сообщения в качестве кадра маяка, элемент RNR можно описать, как показано в Табл. 1 ниже.

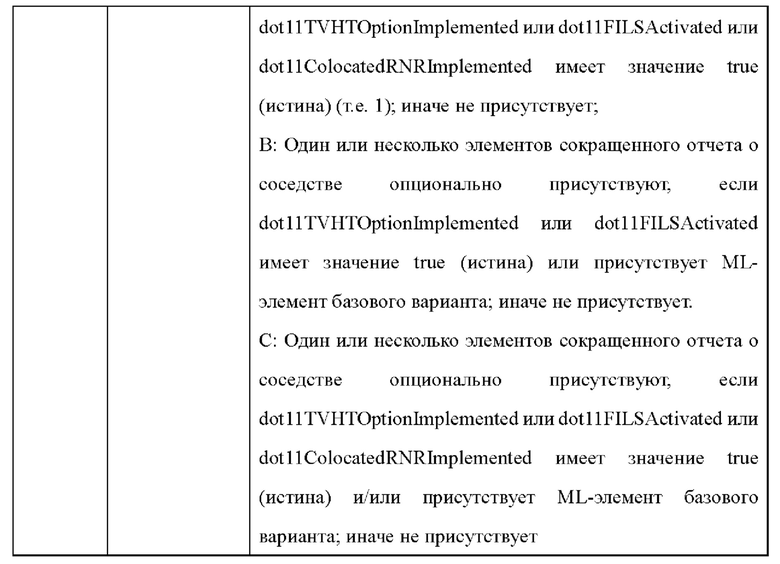

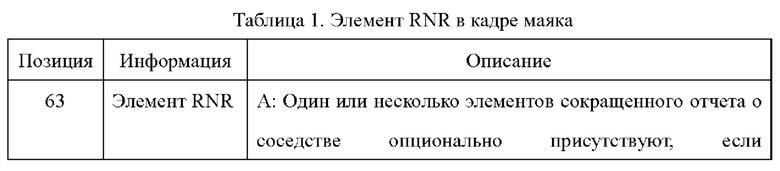

[0047] В Табл. 1 перечислены условия, когда элемент RNR расположен в 63-й позиции кадра маяка. «dot11TVHTOptionImplemented» может указывать примитив выполнения объекта управления уровнем MAC (MAC layer management entity, MLME), «dot11FILSActivated» может указывать активный примитив быстрой начальной установки линии, a «dot11ColocatedRNRImplemented» может указывать примитив выполнения RNR для совмещенных АР, описанных в вышеуказанных вариантах осуществления, работающих на разных линиях одновременно или в режиме мультиплексирования с временным разделением. Эти три элемента могут быть установлены на уровне MAC. «Базовый вариант ML-элемента» может указывать ML-элемент. Каждое условие в третьем столбце Табл. 1 является лишь иллюстрацией вариантов реализации изобретения, а не ограничивает варианты реализации изобретения.
[0048] Когда первый кадр сообщения является кадром ответа зонда или кадром ответа ML-зонда, условия присутствия элемента RNR могут быть установлены аналогично Табл. 1, но разряд элемента RNR в кадре может быть адаптивно изменен.
[0049] При ML-связи значение временного смещения кадра маяка, транслируемого соседней АР, передается посредством элемента RNR. Чтобы первый кадр сообщения включал в себя элемент RNR, способ связи в изобретении определяет примитив выполнения RNR для совмещенных АР, работающих на разных линиях одновременно или в режиме мультиплексирования с временным разделением, а также определяет введение элемента RNR, когда ML-элемент присутствует, так что присутствие элемента RNR может быть применено к ML-связи, чтобы обеспечить прослушивание кадров маяка по множеству линий связи.
[0050] Согласно варианту осуществления изобретения элемент RNR может включать в себя информационный идентификатор интервала маяка АР в каждой из других линий, кроме первой линии из множества линий связи.
[0051] Элемент RNR может включать в себя одно или несколько информационных полей соседней АР. Каждое информационное поле соседней АР может включать в себя информационное поле целевого времени передачи маяка (target beacon transmission time, TBTT). Информационное поле ТВТТ может содержать значение временного смещения кадра маяка, транслируемого соседней АР. В вариантах осуществления изобретения соседние АР могут иметь отношение к АР на других линиях, кроме первой линии, среди множества линий, поддерживаемых АР MLD. Только в качестве неограничивающего примера, информационное поле ТВТТ в элементе RNR может иметь формат, показанный в Табл. 2 ниже.
[0052] Понятно, что каждый элемент, показанный в Табл. 2, существует независимо. Эти элементы, например, перечислены в одной таблице, но это не означает, что все элементы в таблице должны существовать одновременно, как показано в таблице. Значение каждого элемента не зависит от значения любого другого элемента в таблице. Следовательно, специалисты в данной области техники могут понять, что значение каждого элемента в раскрытой таблице представляет собой независимый вариант осуществления.

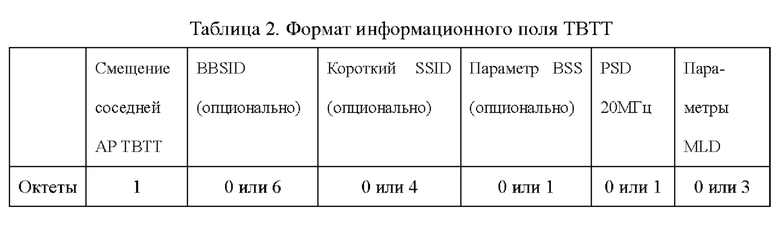

[0053] Ссылаясь на Табл. 2, подполе смещения ТВТТ соседней АР может соответствовать информационному идентификатору интервала маяка АР. Согласно вариантам осуществления настоящего изобретения, информация об интервале маяка АР по существующей линии связи (первая линия связи) может переноситься непосредственно в первом кадре сообщения, а информация об интервале маяка АР по другим линиям связи может переноситься в элементе RNR. Согласно варианту осуществления изобретения, информационный идентификатор интервала маяка АР в каждой из других линий связи может быть установлен со ссылкой на момент времени, когда первый кадр сообщения отправляется по первой линии связи. Другими словами, интервал маяка в каждой из других линий связи может быть установлен путем принятия момента времени отправки кадра маяка или кадра ответа зонда или кадра ответа ML-зонда по первой линии связи в качестве контрольной точки. Например, смещение ТВТТ соседней АР может быть значением временного смещения для момента времени, когда АР в каждой из других линий отправляет маяковый кадр, относительно момента времени, когда АР по первой линии отправляет маяковый кадр. Например, как показано на фиг. 1, АР MLD включает в себя три дочерние точки доступа, а именно AP1, АР2 и АР3. STA MLD без АР также включает в себя три дочерние STA, а именно STA1, STA2 и STA3. АР MLD и STA MLD без АР завершили настройку множества линий связи. Например, AP1 связана с STA1, STA2 связана с АР2, а АР3 связана с STA3, но по одной линии, например линии 1 (то есть линии для AP1, которая связана с STA1), интервал передачи маякового кадра AP1 составляет 100 мс. Если информационное поле ТВТТ содержит значение смещения времени ТВТТ АР2, соответствующее линии 2, например 30 мс, АР2 ожидает 30 мс после того, как AP1 завершит отправку маякового кадра, и отправит маяковый кадр. Однако изобретение не ограничивается этим. Например, информационное поле ТВТТ элемента RNR может также непосредственно переносить интервал передачи маякового кадра соответствующей АР по линии связи.
[0054] Кроме того, информационное поле ТВТТ может дополнительно включать в себя BSSID, короткий SSID, параметр BSS, PSD 20 МГц и/или параметр MLD. Параметр MLD может включать в себя идентификатор MLD, идентификатор линии, значение счетчика изменений параметра BSS и т.д.
[0055] Согласно варианту осуществления настоящего изобретения, первый кадр сообщения может также включать в себя информацию о параметрах временной синхронизации (например, функцию временной синхронизации, Timing Synchronization Function, TFS), которая используется для временной синхронизации множества линий связи. В варианте осуществления изобретения множество линий связи могут относиться к множеству линий связи, которые АР MLD устанавливает с STA MLD без АР для ML-связи, например, от линии 1 до линии 3, как показано на фиг.1. При настройке нескольких линий (например, от линии 1 до линии 3) для синхронизации времени первый кадр сообщения может быть отправлен по каждой из других линий со ссылкой на момент времени, когда АР по первой линии отправляет первый кадр сообщения и соответствующее значение временного смещения ТВТТ, а значение временного смещения ТВТТ переносится в элементе RNR, так что соответствующая STA знает интервал или период передачи маякового кадра и, таким образом, регулярно просыпается для приема маякового кадра.
[0056] Способ связи согласно вариантам осуществления изобретения определяет условие присутствия элемента RNR и устанавливает информацию об интервале маяка АР на нескольких линиях, так что STA на нескольких линиях может узнать момент времени, когда соответствующая АР передает маяковый кадр для последующего прослушивания, который подходит для среды ML-связи.

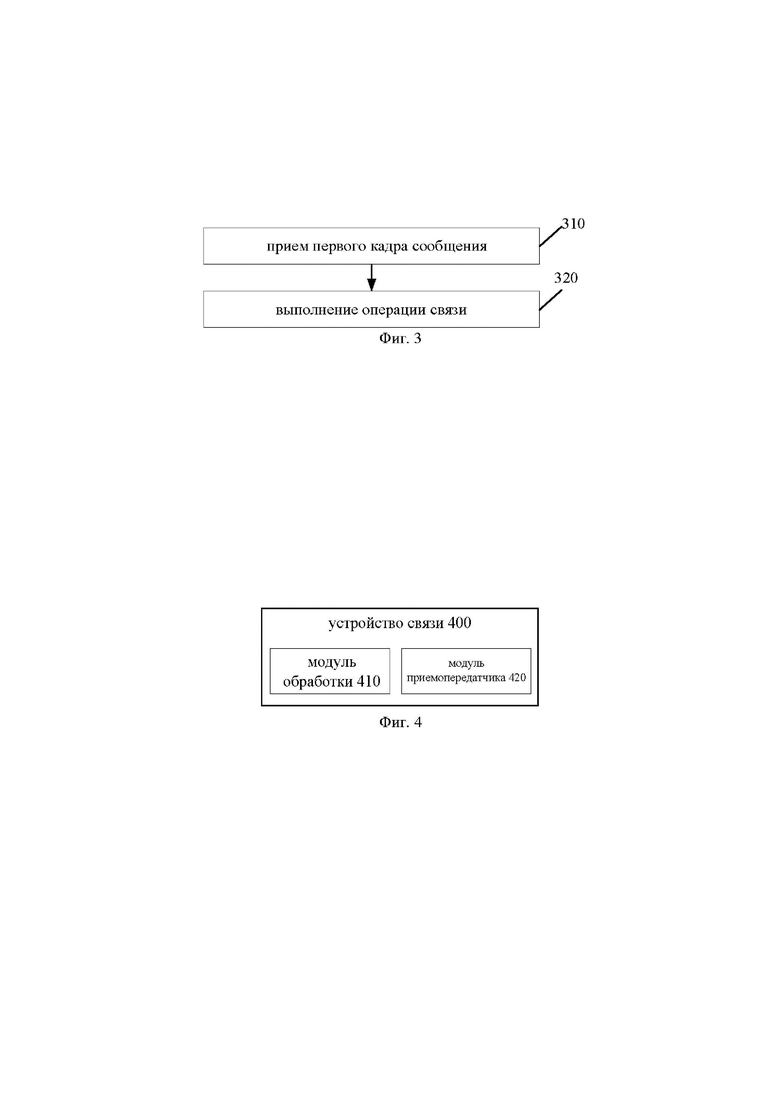

[0057] Фиг. 3 представляет собой блок-схему другого способа связи согласно варианту осуществления. Способ связи, показанный на фиг. 3, может применяться к STA, поддерживающей ML-связь, т.е. к STA MLD без АР.
[0058] Ссылаясь на фиг.3, на этапе 310 первый кадр сообщения может быть принят по первой линии связи из множества линий. В ответ на удовлетворение условия, связанного с ML-связью, первый кадр сообщения включает в себя элемент RNR.
[0059] Согласно варианту осуществления изобретения, условие, связанное с ML-связью, может включать в себя по меньшей мере одно из: установки примитива выполнения RNR для совмещенных АР, работающих на разных линиях одновременно или в режиме мультиплексирования с временным разделением, на конкретное значение, или переноса ML-элемента в первом кадре сообщения.
[0060] Однако изобретение не ограничивается вышеизложенным. Например, первый кадр сообщения может содержать элемент RNR, аналогичный варианту осуществления, представленному в Табл. 1 выше.
[0061] Согласно варианту осуществления изобретения элемент RNR может включать в себя информационный идентификатор интервала маяка АР на каждой из других линий, кроме первой линии, из множества линий.
[0062] Согласно варианту осуществления изобретения информационный идентификатор интервала маяка АР в каждой из линий связи устанавливается со ссылкой на момент времени, когда первый кадр сообщения отправляется по первой линии связи.
[0063] Согласно варианту осуществления настоящего изобретения первый кадр сообщения дополнительно включает в себя информацию о параметрах временной синхронизации, в которой информация о параметрах временной синхронизации используется для временной синхронизации множества линий связи.
[0064] Понятно, что варианты осуществления, касающиеся первого кадра сообщения, условия, связанного с ML-связью, элемента RNR, информационного идентификатора интервала маяка АР и т.д. на фиг. 3 может быть аналогичен вариантам осуществления, описанным со ссылкой на фиг. 2, которые здесь не повторяются во избежание избыточности.
[0065] На этапе 320 операция связи может выполняться на основе первого кадра сообщения. Например, STA может узнать на основе информации, передаваемой в первом кадре сообщения (например, элемент RNR), временной интервал, в течение которого АР по каждой линии транслирует маяковый кадр, и установить интервал прослушивания на основе временного интервала, чтобы регулярно просыпаться для приема маякового кадра, транслируемого точкой доступа.
[0066] Фиг. 4 представляет собой блок-схему, иллюстрирующую устройство связи согласно варианту осуществления настоящего изобретения. Ссылаясь на фиг. 4, устройство 400 связи может включать в себя модуль 410 обработки и модуль 420 приемопередатчика. Устройство, показанное на фиг. 4, может применяться в АР MLD или к STA MLD без АР.
[0067] В случае, когда устройство связи, показанное на фиг.4, применяется в АР MLD, модуль 410 обработки может быть выполнен с возможностью определения первого кадра сообщения, при этом в ответ на условие, связанное с ML-связью, первый кадр сообщения включает в себя элемент RNR; модуль 420 приемопередатчика может быть выполнен с возможностью отправки первого кадра сообщения по первой линии связи из множества линий. В этом случае модуль 400 связи может выполнять способ связи, описанный со ссылкой на фиг. 2. Для простоты повторное описание здесь опущено. Понятно, что варианты осуществления, касающиеся первого кадра сообщения, условия, связанного с ML-связью, элемента RNR, информационного идентификатора интервала маяка АР и т.д., здесь могут быть аналогичны вариантам осуществления, описанным со ссылкой на фиг. 2, которые здесь не повторяются во избежание избыточности.
[0068] В случае, когда устройство связи, показанное на фиг.4, применяется в STA MLD без АР, модуль 420 приемопередатчика может быть выполнен с возможностью приема первого кадра сообщения по первой линии из множества линий, при этом в ответ на удовлетворение условия, связанного с ML-связью, первый кадр сообщения включает в себя элемент RNR; и модуль 410 обработки может быть выполнен с возможностью управления выполнением операции связи на основе первого кадра сообщения. В этом случае устройство 400 связи может выполнять способ связи, описанный со ссылкой на фиг. 3. Для простоты повторное описание здесь опущено. Понятно, что варианты осуществления, касающиеся первого кадра сообщения, условия, связанного с ML-связью, элемента RNR, информационного идентификатора интервала маяка АР и т.д., здесь могут быть аналогичны вариантам осуществления, описанным со ссылкой на фиг. 3, которые здесь не повторяются во избежание избыточности.
[0069] Кроме того, устройство 400 связи, показанное на фиг. 4, является лишь иллюстративным и не ограничивает варианты осуществления изобретения. Например, устройство 400 связи может также включать в себя другие модули, такие как модуль памяти и т.п. Более того, отдельные модули в устройстве 400 связи могут быть объединены в более сложные модули или могут быть разделены на большее количество отдельных модулей.
[0070] Способ связи и устройство связи согласно вариантам осуществления настоящего изобретения определяют условие присутствия элемента RNR и устанавливают информацию интервала маяка АР на одном или нескольких линиях, так что STA на одном или нескольких линиях связи могут узнать момент времени, когда соответствующая АР передает маяковый кадр для последующего прослушивания, что подходит для сред ML-связи и может улучшить коэффициент использования спектра.
[0071] Основываясь на тех же принципах, что и способы согласно вариантам осуществления настоящего изобретения, варианты осуществления настоящего изобретения также предлагают электронное устройство. Электронное устройство включает в себя процессор и память, в которой хранятся машиночитаемые инструкции (также называемые «компьютерными программами»). Когда машиночитаемые инструкции выполняются процессором, реализуются способы, описанные со ссылкой на фиг. 2 и фиг. 3.
[0072] Варианты осуществления настоящего изобретения также предлагают машиночитаемый носитель данных, на котором хранится компьютерная программа. Когда компьютерная программа выполняется процессором, реализуются способы, описанные со ссылкой на фиг. 2 и фиг. 3.
[0073] В примерах осуществления процессор может использоваться для реализации или выполнения различных примеров логических блоков, модулей и схем, описанных вместе с раскрытием сущности, таких как центральный процессор (central processing unit, CPU), процессор общего назначения, процессор цифровых сигналов (data signal processor, DSP), специализированная интегральная схема (application specific integrated circuit, ASIC), программируемая вентильная матрица (field programmable gate array, FPGA) или другие программируемые логические устройства, транзисторные логические устройства, аппаратные компоненты или любая их комбинация. Процессор также может представлять собой комбинацию, реализующую вычислительные функции, например комбинацию одного или нескольких микропроцессоров, комбинацию DSP и микропроцессора и т.д.
[0074] В примерах реализации память может представлять собой, например, постоянное запоминающее устройство (ПЗУ, read only memory, ROM), оперативное запоминающее устройство (ОЗУ, random access memory, RAM), электрически стираемое программируемое постоянное запоминающее устройство (electrically erasable programmable read only memory, EEPROM), постоянное запоминающее устройство на компакт-диске (compact disc read only memory, CD-ROM) или другое хранилище на оптических дисках, хранилище на оптических дисках (включая сжатые оптические диски, лазерные диски, оптические диски, цифровые универсальные диски, диски Blu-ray и т.д.), носители на магнитных дисках или другие магнитные запоминающие устройства или любые другие носители, которые можно использовать для переноса или хранения программных кодов в форме инструкций или структур данных, к которым может получить доступ компьютер, что не ограничивается в изобретении.
[0075] Следует понимать, что хотя различные этапы на блок-схеме прилагаемых чертежей показаны в порядке, указанном стрелками, эти этапы не обязательно выполняются в порядке, указанном стрелками. Если явно не указано в этом тексте, выполнение этих этапов строго не ограничено в отношении порядка и может выполняться в другом порядке. Кроме того, по меньшей мере некоторые из этапов на блок-схеме прилагаемых чертежей могут включать в себя множество подэтапов или множество стадий. Эти подэтапы или этапы не обязательно выполняются одновременно, но могут выполняться в разное время, и порядок их выполнения не обязательно должен выполняться последовательно, а может выполняться по очереди или попеременно с другими этапами или подэтапами других этапов или по меньшей мере части этапов.
[0076] Хотя изобретение было проиллюстрировано и описано со ссылкой на некоторые варианты осуществления изобретения, специалисты в данной области техники могут понять, что различные изменения могут быть сделаны в форме и деталях в пределах объема изобретения. Следовательно, объем изобретения не должен ограничиваться вариантами осуществления, а должен определяться прилагаемой формулой изобретения и ее эквивалентами.
Изобретение относится к области беспроводной связи. Техническим результатом является улучшение коэффициента использования спектра. Способ включает в себя: определение (210) первого кадра сообщения, причем первый кадр сообщения содержит элемент сокращенного отчета о соседях (RNR) в ответ на удовлетворение условия, связанного со связью по множеству линий связи (ML-связью); и отправку (220) первого кадра сообщения по первой линии связи из множества линий связи (Линия 1, Линия 2, Линия 3), при этом условие, связанное с ML-связью, включает по меньшей мере одно из следующего: установку примитива выполнения RNR для совмещенных АР, работающих на разных линиях связи одновременно или в режиме мультиплексирования с временным разделением, на определенное значение или перенос ML-элемента в первом кадре сообщения. 5 н. и 6 з.п. ф-лы, 4 ил., 2 табл.
1. Способ связи, выполняемый точкой доступа, AP (AP1, AP2, AP3), поддерживающей связь по множеству линий связи (ML-связь), причем способ включает в себя:
определение (210) первого кадра сообщения, причем первый кадр сообщения содержит элемент сокращенного отчета о соседях (RNR) в ответ на удовлетворение условия, связанного с ML-связью; и
отправку (220) первого кадра сообщения по первой линии связи из множества линий связи (Линия 1, Линия 2, Линия 3),
при этом условие, связанное с ML-связью, включает по меньшей мере одно из следующего:
установку примитива выполнения RNR для совмещенных АР, работающих на разных линиях связи одновременно или в режиме мультиплексирования с временным разделением, на определенное значение; или
перенос ML-элемента в первом кадре сообщения.
2. Способ по п. 1, в котором элемент RNR содержит информационный идентификатор интервала маяка AP в каждой из других линий связи, кроме первой линии связи, из множества линий.
3. Способ по п. 2, в котором информационный идентификатор интервала маяка AP в каждой из других линий связи устанавливают со ссылкой на момент времени, когда первый кадр сообщения отправляют по первой линии связи.
4. Способ по п. 1, в котором первый кадр сообщения дополнительно содержит информацию о параметрах временной синхронизации, причем информацию о параметрах временной синхронизации используют для временной синхронизации множества линий связи.
5. Способ связи, выполняемый станцией, STA (STA1, STA2, STA3), поддерживающей связь по множеству линий связи (ML-связь), причем способ включает в себя:
прием (310) первого кадра сообщения по первой линии связи из множества линий (Линия 1, Линия 2, Линия 3), при этом первый кадр сообщения содержит элемент сокращенного отчета о соседях (RNR) в ответ на удовлетворение условия, связанного с ML-связью; и
выполнение (320) операции связи на основе первого кадра сообщения,
при этом условие, связанное с ML-связью, включает по меньшей мере одно из следующего:
установку примитива выполнения RNR для совмещенных точек доступа (AP), работающих на разных линиях одновременно или в режиме мультиплексирования с временным разделением, на конкретное значение; или
перенос ML-элемента в первом кадре сообщения.
6. Способ по п. 5, в котором элемент RNR содержит информационный идентификатор интервала маяка точки доступа (AP) в каждой из других линий связи, кроме первой линии связи, из множества линий.
7. Способ по п. 6, в котором информационный идентификатор интервала маяка AP в каждой из других линий связи устанавливают со ссылкой на момент времени, когда первый кадр сообщения отправляют по первой линии связи.
8. Способ по п. 5, в котором первый кадр сообщения дополнительно содержит информацию о параметрах временной синхронизации, при этом информация о параметрах временной синхронизации используется для временной синхронизации множества линий связи.
9. Устройство связи (400), применяемое в точке доступа, AP (AP1, AP2, AP3), поддерживающей связь по множеству линий связи (ML-связь), причем устройство содержит:
модуль обработки (410), выполненный с возможностью определения первого кадра сообщения, причем первый кадр сообщения содержит элемент сокращенного отчета о соседях (RNR) в ответ на удовлетворение условия, связанного с ML-связью; и
модуль приемопередатчика (420), выполненный с возможностью отправки первого кадра сообщения по первой линии связи из множества линий (Линия 1, Линия 2, Линия 3),
при этом условие, связанное с ML-связью, включает по меньшей мере одно из следующего:
установку примитива выполнения RNR для совмещенных АР, работающих на разных линиях связи одновременно или в режиме мультиплексирования с временным разделением, на определенное значение; или
перенос ML-элемента в первом кадре сообщения.
10. Устройство связи, применяемое на станции, STA (STA1, STA2, STA3), поддерживающей связь по множеству линий связи (ML-связь), причем устройство содержит:
модуль приемопередатчика (410), выполненный с возможностью приема первого кадра сообщения по первой линии связи из множества линий, причем первый кадр сообщения содержит элемент сокращенного отчета о соседях (RNR) в ответ на удовлетворение условия, связанного с ML-связью; и
модуль обработки (420), выполненный с возможностью управления выполнением операции связи на основе первого кадра сообщения,
при этом условие, связанное с ML-связью, включает по меньшей мере одно из следующего:
установку примитива выполнения RNR для совмещенных точек доступа (AP), работающих на разных линиях одновременно или в режиме мультиплексирования с временным разделением, на конкретное значение; или
перенос ML-элемента в первом кадре сообщения.
11. Электронное устройство связи, содержащее процессор и память, в которой хранится компьютерная программа, исполняемая процессором, при этом, когда компьютерная программа выполняется процессором, реализуется способ по любому из пп. 1-4.
