[0001] Настоящая заявка испрашивает приоритет заявки на патент Китая №. 202010292203.8, поданной в Национальное управление интеллектуальной собственности Китая 14 апреля 2020 г. и озаглавленной «СПОСОБ СВЯЗИ И УСТРОЙСТВО СВЯЗИ» ("COMMUNICATIONS METHOD AND COMMUNICATIONS APPARATUS"), которая полностью включена в настоящий документ посредством ссылки.
ОБЛАСТЬ ТЕХНИКИ, К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ
[0002] Настоящая заявка относится к области связи и, более конкретно, к способу связи и устройству связи.
УРОВЕНЬ ТЕХНИКИ
[0003] Как определено в протоколе Wi-Fi следующего поколения IEEE 802.11 с чрезвычайно высокой пропускной способностью (EHT, extremely high throughput), сверхбольшие полосы частот могут использоваться для передачи информационных пакетов в новой полосе частот в 6 ГГц, а также множество прерывистых линий связи могут быть объединены для формирования сверхширокой полосы частот с использованием объединенной технологии множества линий связи (multi-link (ML)). Объединенная технология множества линий связи может объединять большие полосы частот. Кроме того, объединенная технология множества линий связи, такая как совместное использование уровней MAC по множеству линий связи, может использоваться для гибкой передачи пакетов сообщений или одновременной отправки пакетов сообщений одной и той же услуги в одну и ту же станцию. Устройство беспроводной локальной сети (wireless local area network (WLAN)), поддерживающее стандарт IEEE 802.11 следующего поколения, имеет возможность отправлять и принимать данные во множестве полос частот (multi-band).
[0004] В настоящее время традиционный механизм прослушивания имеет ограничения и применим только к станции с одной линией связи, но не к станции, на которой развернуто устройство со множеством линий связи.
СУЩНОСТЬ ИЗОБРЕТЕНИЯ
[0005] Ввиду этого настоящая заявка обеспечивает способ связи и устройство связи для эффективного управления службой кэширования нисходящей линии связи устройства со множеством линий связи и помощи в управлении пространством буфера данных.
[0006] Согласно первому аспекту предоставляется способ связи. Способ связи включает в себя следующее: Сначала первая станция в первом устройстве со множеством линий связи отправляет первую информацию во второе устройство со множеством линий связи, причем первая информация используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Затем первое устройство со множеством линий связи принимает маяковый кадр на основе первой информации. Таким образом, второе устройство со множеством линий связи может узнать частоту, с которой станция в первом устройстве со множеством линий связи принимает маяковый кадр, тем самым эффективно управляя службой кэширования каждой станции в первом устройстве со множеством линий связи и управляя пространством буфера данных.
[0007] Первая станция может быть станцией в первом устройстве со множеством линий связи. Альтернативно, первое устройство со множеством линий связи является особым устройством со множеством линий связи, а именно устройством со множеством линий связи, включающим в себя одну станцию.
[0008] В необязательном порядке первая станция является станцией, которая находится в первом устройстве со множеством линий связи и используется для установления запроса присоединения.
[0009] В возможном варианте реализации первая информация указывает первый временной интервал, с которым вторая станция, функционирующая на первой линии связи в первом устройстве со множеством линий связи, принимает маяковый кадр, а единицей первого временного интервала является интервал маяковых кадров на первой линии связи. Другими словами, первый временной интервал относится к интервалу, с которым третья станция, функционирующая на первой линии связи во втором устройстве со множеством линий связи, отправляет маяковый кадр. Первое устройство со множеством линий связи уведомляет второе устройство со множеством линий связи о первом временном интервале (или называемом интервалом прослушивания), в котором станция, функционирующая на первой линии связи, принимает маяковый кадр. Таким образом, второе устройство со множеством линий связи может эффективно управлять службой кэширования каждой станции в первом устройстве со множеством линий связи на основе первого временного интервала и управлять пространством буфера данных.
[0010] В данном документе первая линия связи может упоминаться как первичная линия связи, и существует одна первая линия связи.
[0011] В необязательном порядке, первая станция такая же, как вторая станция, или отличается от нее.
[0012] В необязательном порядке, то, что первое устройство со множеством линий связи принимает маяковый кадр на основе первой информации, включает в себя следующее: Станция в первом устройстве со множеством линий связи принимает маяковый кадр на первой линии связи с интервалом первого временного интервала. В данном документе станция в первом устройстве со множеством линий связи может принимать маяковый кадр на первой линии связи на основе первого временного интервала, чтобы узнать информацию о параметрах BSS, отправленную вторым устройством со множеством линий связи. Например, станция в первом устройстве со множеством линий связи узнает указание услуг нисходящей линии связи через маяковый кадр, а затем уведомляет точку доступа о том, что станция находится в активном состоянии, посредством кадра с опросом об энергосбережении, чтобы, наконец, помочь точке доступа завершить передачу услуг нисходящей линии связи.
[0013] В другом возможном варианте реализации первая информация указывает второй временной интервал, в котором множество станций, функционирующих на множестве линий связи в первом устройстве со множеством линий связи, принимают маяковый кадр, и второй временной интервал относится ко множеству интервалов маяковых кадров, в которых второе устройство со множеством линий связи отправляет маяковый кадр по множеству линий связи, причем каждый интервал маякового кадра является интервалом, в котором станция во втором устройстве со множеством линий связи отправляет маяковый кадр по линии связи. Первое устройство со множеством линий связи уведомляет второе устройство со множеством линий связи о втором интервале времени (или называемом интервалом прослушивания), в котором множество станций, функционирующих на множестве линий связи, принимают маяковый кадр. Таким образом, второе устройство со множеством линий связи может эффективно управлять службой кэширования каждой станции в первом устройстве со множеством линий связи на основе второго временного интервала и управлять пространством буфера данных.
[0014] В необязательном порядке единицей второго временного интервала является наибольший временной интервал из множества интервалов маяковых кадров, с которыми второе устройство со множеством линий связи отправляет маяковый кадр по множеству линий связи, или наименьший временной интервал из множества интервалов маяковых кадров. Другими словами, единицей второго временного интервала может быть наименьшее значение или наибольшее значение во множестве интервалов маяковых кадров.
[0015] В необязательном порядке, то, что первое устройство со множеством линий связи принимает маяковый кадр на основе первой информации, включает в себя следующее: Первое устройство со множеством линий связи принимает маяковый кадр по по меньшей мере одной из множества линий связи в интервале второго временного интервала. В данном документе первое устройство со множеством линий связи может принимать маяковый кадр на первой линии связи на основе второго временного интервала, чтобы узнать информацию о параметрах BSS, отправленную вторым устройством со множеством линий связи. Например, станция в первом устройстве со множеством линий связи узнает указание услуг нисходящей линии связи через маяковый кадр, а затем уведомляет точку доступа о том, что станция находится в активном состоянии, посредством кадра с опросом об энергосбережении, чтобы, наконец, помочь точке доступа завершить передачу услуг нисходящей линии связи.
[0016] В данном документе множество станций (а именно, все станции, функционирующие на множестве линий связи) в первом устройстве со множеством линий связи могут принимать маяковый кадр на каждой из множества линий связи, а именно, на всех линиях связи, в интервале второго временного интервала. Альтернативно, некоторые станции (а именно, станции, функционирующие на некоторых из множества линий связи) в первом устройстве со множеством линий связи могут принимать маяковый кадр на некоторых из множества линий связи в интервале второго временного интервала.
[0017] В этом варианте осуществления настоящей заявки то, что первая станция в первом устройстве со множеством линий связи отправляет первую информацию во второе устройство со множеством линий связи, включает в себя следующее: Первая станция в первом устройстве со множеством линий связи отправляет первый кадр во второе устройство со множеством линий связи, причем первый кадр несет первую информацию. Первый кадр может быть кадром управления, например, первый кадр является кадром запроса присоединения или кадром запроса повторного присоединения. Следовательно, способ отправки первой информации является относительно гибким.
[0018] Согласно второму аспекту предоставляется способ связи. Способ связи включает в себя следующее: Сначала второе устройство со множеством линий связи принимает первую информацию от первого устройства со множеством линий связи, причем первая информация используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Затем второе устройство со множеством линий связи отправляет маяковый кадр на основе первой информации. Таким образом, второе устройство со множеством линий связи может узнать частоту, с которой станция в первом устройстве со множеством линий связи принимает маяковый кадр, и отправить маяковый кадр на основе первой информации, так что второе устройство со множеством линий связи может эффективно управлять службой кэширования каждой станции в первом устройстве со множеством линий связи и управлять пространством буфера данных.
[0019] В необязательном порядке, способ дополнительно включает в себя следующее: Второе устройство со множеством линий связи определяет продолжительность существования услуги первого устройства со множеством линий связи на основе первой информации.
[0020] В необязательном порядке, способ дополнительно включает в себя следующее: Когда время, в течение которого второе устройство со множеством линий связи кэширует услугу первого устройства со множеством линий связи, меньше времени, указанного первой информацией, второе устройство со множеством линий связи обходится без отмены службы кэширования первого устройства со множеством линий связи.
[0021] В необязательном порядке, то, что второе устройство со множеством линий связи управляет услугой первого устройства со множеством линий связи на основе первой информации, включает в себя следующее: Когда время, в течение которого второе устройство со множеством линий связи кэширует услугу первого устройства со множеством линий связи, превышает время, указанное первой информацией, второе устройство со множеством линий связи отменяет службу кэширования первого устройства со множеством линий связи.
[0022] В необязательном порядке, то, что второе устройство со множеством линий связи принимает первую информацию от первого устройства со множеством линий связи, включает в себя следующее: Второе устройство со множеством линий связи принимает первый кадр от первого устройства со множеством линий связи, причем первый кадр несет первую информацию. Первый кадр может быть кадром управления, например, первый кадр является кадром запроса присоединения или кадром запроса повторного присоединения. Следовательно, способ отправки первой информации является относительно гибким.
[0023] В соответствии с третьим аспектом предоставляется способ связи. Способ связи включает в себя следующее: Сначала первая станция в первом устройстве со множеством линий связи отправляет первый кадр во второе устройство со множеством линий связи, причем первый кадр включает в себя множество фрагментов второй информации, и каждый из множества фрагментов второй информации используется для указания частоты, с которой каждая станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Затем первое устройство со множеством линий связи принимает маяковый кадр на основе множества фрагментов второй информации. Таким образом, второе устройство со множеством линий связи узнает множество фрагментов второй информации, тем самым эффективно управляя службой кэширования каждой станции в первом устройстве со множеством линий связи и управляя пространством буфера данных.
[0024] В необязательном порядке, первый кадр дополнительно включает в себя идентификаторы линий связи множества станций, каждый идентификатор линии связи соответствует одному фрагменту второй информации, и идентификатор линии связи используется для идентификации станции в первом устройстве со множеством линий связи. Таким образом, второе устройство со множеством линий связи может узнать соответствие между фрагментом второй информации и станцией.
[0025] Первый кадр может быть кадром управления, например, первый кадр является кадром запроса присоединения или кадром запроса повторного присоединения. Способ отправки множества фрагментов второй информации является относительно гибким.
[0026] В соответствии с четвертым аспектом предоставляется способ связи. Способ связи включает в себя следующее: Сначала второе устройство со множеством линий связи принимает первый кадр, причем первый кадр включает в себя множество фрагментов второй информации, и каждый из множества фрагментов второй информации используется для указания частоты, с которой каждая станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Затем второе устройство со множеством линий связи отправляет маяковый кадр на основе множества фрагментов второй информации. Таким образом, второе устройство со множеством линий связи может узнать множество фрагментов второй информации, тем самым эффективно управляя службой кэширования каждой станции в первом устройстве со множеством линий связи и управляя пространством буфера данных.
[0027] В необязательном порядке, первый кадр дополнительно включает в себя идентификаторы линий связи множества станций, каждый идентификатор линии связи соответствует одному фрагменту второй информации, и идентификатор линии связи используется для идентификации станции в первом устройстве со множеством линий связи. Таким образом, второе устройство со множеством линий связи может узнать соответствие между фрагментом второй информации и станцией.
[0028] Первый кадр может быть кадром управления, например, первый кадр является кадром запроса присоединения или кадром запроса повторного присоединения. Способ отправки множества фрагментов второй информации является относительно гибким.
[0029] В соответствии с пятым аспектом предоставляется устройство связи. Устройство связи включает в себя модуль, выполненный с возможностью выполнения способа по первому аспекту или любому возможному варианту реализации первого аспекта, модуль, выполненный с возможностью выполнения способа по второму аспекту или любому возможному варианту реализации второго аспекта, модуль, выполненный с возможностью выполнения способа в третьем аспекте или любом возможном варианте реализации третьего аспекта, или модуль, выполненный с возможностью выполнения способа в четвертом аспекте или любом возможном варианте реализации четвертого аспекта.
[0030] В соответствии с шестым аспектом предоставляется устройство связи. Устройство связи включает в себя процессор. Процессор соединен с памятью и может быть выполнен с возможностью исполнения инструкций в памяти для реализации способа в любом возможном варианте реализации первого аспекта или третьего аспекта. В необязательном порядке устройство дополнительно включает в себя память. В необязательном порядке, устройство дополнительно включает в себя интерфейс связи, и процессор соединен с интерфейсом связи.
[0031] В одном варианте реализации устройство является первым устройством со множеством линий связи. Когда устройство является первым устройством со множеством линий связи, интерфейс связи может быть приемопередатчиком или интерфейсом ввода/вывода.
[0032] В другом варианте реализации устройство является микросхемой, расположенной в первом устройстве со множеством линий связи. Когда устройство является микросхемой, расположенной в первом устройстве со множеством линий связи, интерфейс связи может быть интерфейсом ввода/вывода.
[0033] В необязательном порядке, приемопередатчик может быть схемой приемопередатчика. В необязательном порядке, интерфейс ввода/вывода может быть схемой ввода/вывода.
[0034] В соответствии с седьмым аспектом предоставляется устройство связи. Устройство связи включает в себя процессор. Процессор соединен с памятью и может быть выполнен с возможностью считывания и исполнения инструкций в памяти для реализации способа в соответствии с любым возможным вариантом реализации второго аспекта или четвертого аспекта. В необязательном порядке устройство дополнительно включает в себя память. В необязательном порядке, устройство дополнительно включает в себя интерфейс связи, и процессор соединен с интерфейсом связи.
[0035] В одном варианте реализации устройство является вторым устройством со множеством линий связи. Когда устройство является вторым устройством со множеством линий связи, интерфейс связи может быть приемопередатчиком или интерфейсом ввода/вывода.
[0036] В другом варианте реализации устройство является микросхемой, расположенной во втором устройстве со множеством линий связи. Когда устройство является микросхемой, расположенной во втором устройстве со множеством линий связи, интерфейс связи может быть интерфейсом ввода/вывода.
[0037] В необязательном порядке, приемопередатчик может быть схемой приемопередатчика. В необязательном порядке, интерфейс ввода/вывода может быть схемой ввода/вывода.
[0038] В соответствии с восьмым аспектом предоставляется процессор, который включает в себя схему ввода, схему вывода и схему обработки. Схема обработки выполнена с возможностью приема сигнала через схему ввода и передачи сигнала через схему вывода, так что процессор выполняет способ в любом возможном варианте реализации любого из аспектов с первого по четвертый.
[0039] В конкретном варианте реализации процессор может быть микросхемой, схема ввода может быть штырьком ввода, схема вывода может быть штырьком вывода, а схема обработки может быть транзистором, схемой затвора, триггером, различными логическими схемами или тому подобным, аналогичным, похожим. Сигнал ввода, принятый схемой ввода, может быть принят и введен, например, но не ограничиваясь этим, приемником, сигнал, выводимый схемой вывода, может быть выведен, например, но не ограничиваясь этим, передатчиком и передан передатчиком, а схема ввода и схема вывода могут быть одной и той же схемой, причем схема используется как схема ввода и схема вывода в разные моменты времени. Конкретные варианты реализации процессора и схем не ограничиваются вариантами осуществления настоящей заявки.
[0040] В соответствии с девятым аспектом предоставляется устройство, которое включает в себя процессор и память. Процессор выполнен с возможностью считывания инструкций, хранящихся в памяти, приема сигнала через приемник и передачи сигнала через передатчик для выполнения способа в любом возможном варианте реализации любого из аспектов с первого по четвертый.
[0041] В необязательном порядке имеется один или более процессоров и одна или более памяти.
[0042] В необязательном порядке память может быть интегрирована с процессором или память и процессор могут быть расположены отдельно.
[0043] В конкретном процессе реализации память может быть энергонезависимой (долговременной) памятью, например постоянным запоминающим устройством (read-only memory (ROM)). Память и процессор могут быть интегрированы в одну и ту же микросхему или могут быть расположены отдельно на разных микросхемах. Тип памяти и способ расположения памяти и процессора не ограничены в вариантах осуществления настоящей заявки.
[0044] Следует понимать, что соответственный процесс обмена данными, например, отправка первой информации или первого кадра, может быть процессом, в котором первая информация или первый кадр выводятся из процессора, а прием информации о возможностях может быть процессом, в котором процессор принимает входную информацию о возможностях. В частности, данные, выводимые процессором, могут выводиться в передатчик, а входные данные, принимаемые процессором, могут поступать от приемника. Передатчик и приемник могут совместно именоваться приемопередатчиком.
[0045] Устройство в девятом аспекте может быть микросхемой. Процессор может быть реализован с использованием аппаратного или программного обеспечения. Когда процессор реализован с использованием аппаратного обеспечения, процессор может быть логической схемой, интегральной схемой и т.п.; или когда процессор реализован с использованием программного обеспечения, процессор может быть процессором общего назначения и реализован посредством считывания кода программного обеспечения, хранящегося в памяти. Память может быть интегрирована в процессор или может существовать независимо от процессора.
[0046] В соответствии с десятым аспектом предоставляется машиночитаемый носитель данных. Машиночитаемый носитель данных хранит компьютерную программу или инструкции. Когда компьютерная программа или инструкции исполняются, реализуется способ в любом возможном варианте реализации любого из аспектов с первого по четвертый.
[0047] В соответствии с одиннадцатым аспектом предоставляется компьютерный программный продукт, включающий в себя инструкции. Когда инструкции исполняются, реализуется способ в любом возможном варианте реализации любого из аспектов с первого по четвертый.
[0048] Согласно двенадцатому аспекту предоставляется микросхема связи, в которой хранятся инструкции. Когда инструкции исполняются на компьютерном устройстве, микросхема связи позволяет выполнять способ в первом аспекте или любом возможном варианте реализации первого аспекта, или микросхема связи позволяет выполнять способ в третьем аспекте или любом возможном варианте реализации третьего аспекта.
[0049] Согласно тринадцатому аспекту предоставляется микросхема связи, в которой хранятся инструкции. Когда инструкции исполняются на компьютерном устройстве, микросхема связи позволяет выполнять способ во втором аспекте или любом возможном варианте реализации второго аспекта, или микросхема связи позволяет выполнять способ в четвертом аспекте или любом возможном варианте реализации четвертый аспект.
[0050] Согласно четырнадцатому аспекту предоставляется система связи, причем система связи включает в себя первое устройство со множеством линий связи и второе устройство со множеством линий связи.
[0051] В необязательном порядке, система связи дополнительно включает в себя другое устройство, которое осуществляет связь с первым устройством со множеством линий связи и/или вторым устройством со множеством линий связи.
КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

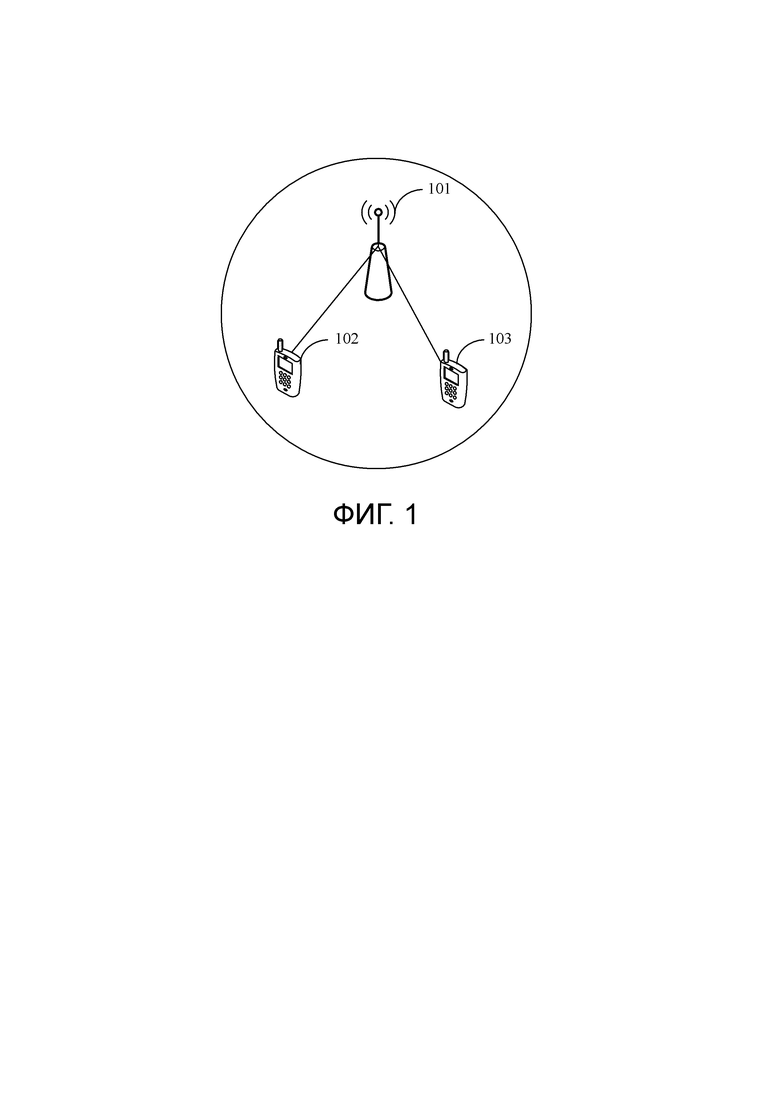

[0052] Фиг.1 является примерной схемой сценария применения согласно одному варианту осуществления настоящей заявки;
[0053] Фиг.2 является примерной схемой структур устройства со множеством линий связи AP и устройства со множеством линий связи STA, которые участвуют в осуществлении связи;
[0054] Фиг.3 является еще одной примерной схемой структур устройства со множеством линий связи AP и устройства со множеством линий связи STA, которые участвуют в осуществлении связи;
[0055] Фиг.4 является примерной схемой антенны устройства со множеством линий связи;
[0056] Фиг.5 является примерной схемой сценария, в котором устройство со множеством линий связи AP осуществляет связь с устройством со множеством линий связи STA;
[0057] Фиг.6 является еще одной примерной схемой сценария, в котором устройство со множеством линий связи AP осуществляет связь с устройством со множеством линий связи STA;
[0058] Фиг.7 является схематическим представлением способа связи согласно одному варианту осуществления настоящей заявки;
[0059] Фиг.8 является схематическим представлением примера, в котором применяется способ связи в настоящей заявке;

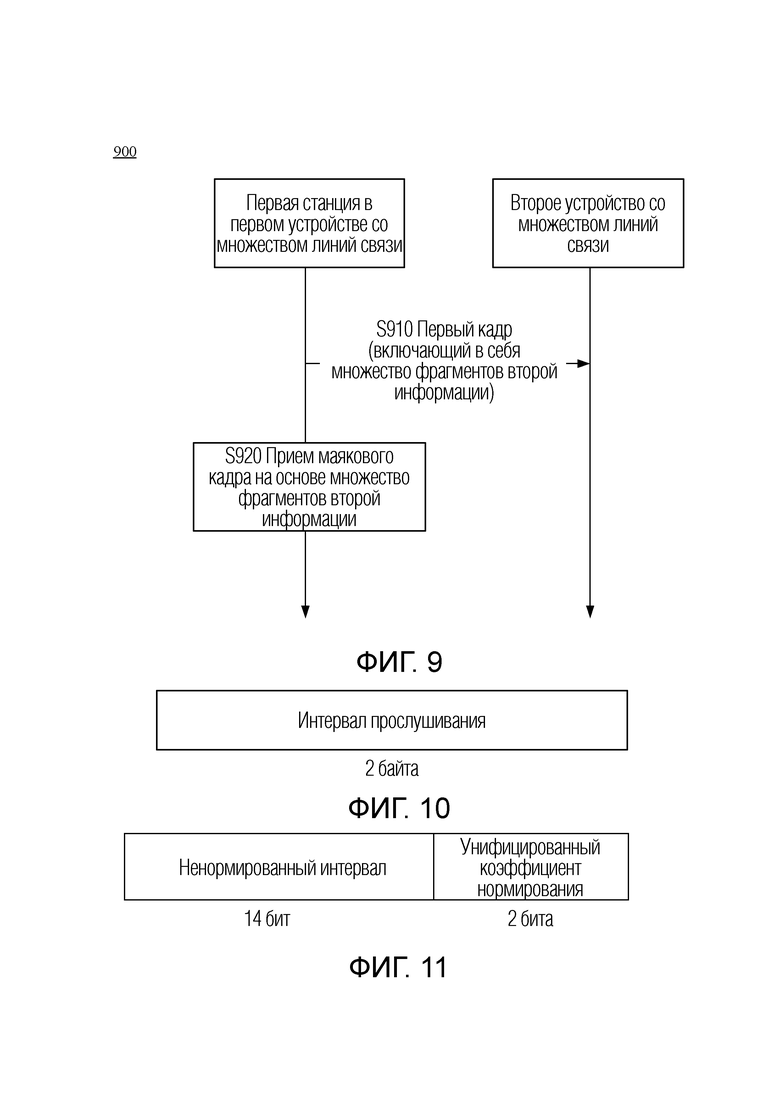

[0060] Фиг.9 является схематическим представлением способа связи в соответствии с другим вариантом осуществления настоящей заявки;
[0061] Фиг.10 является примерной диаграммой интервала прослушивания;
[0062] Фиг.11 является еще одной примерной диаграммой интервала прослушивания;

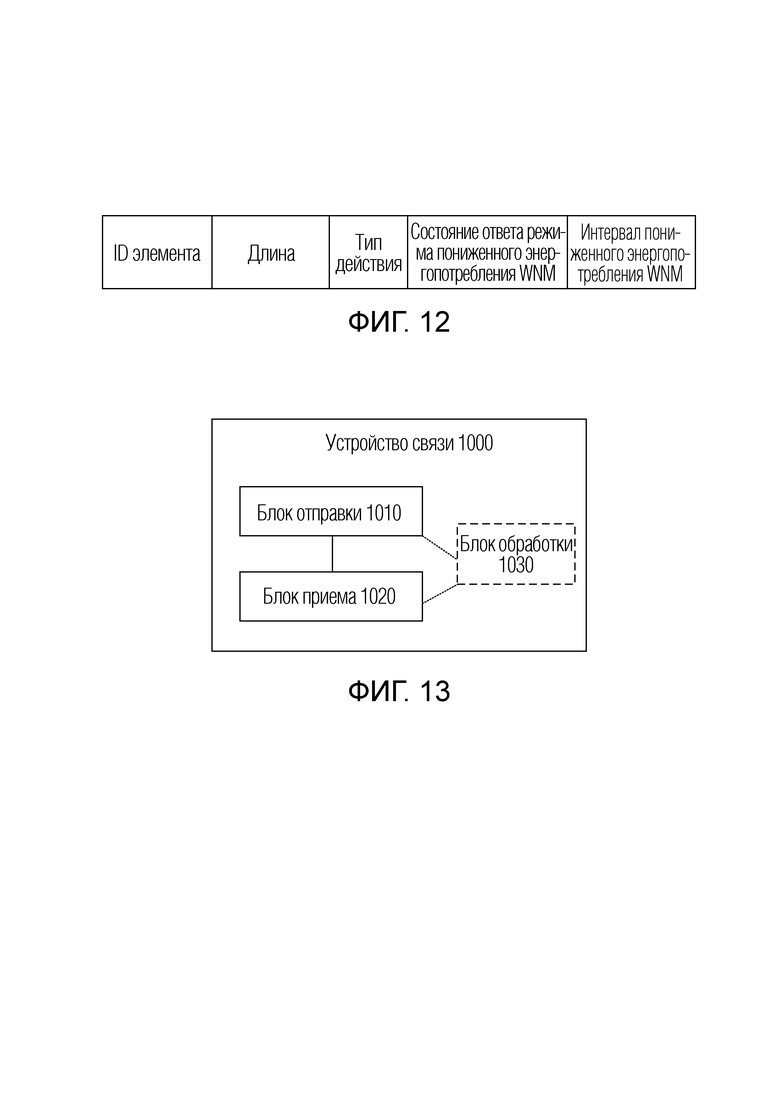

[0063] Фиг.12 является примерной схемой элемента режима пониженного энергопотребления WNM;
[0064] Фиг.13 является принципиальной блок-схемой устройства связи в соответствии с вариантом осуществления настоящей заявки;

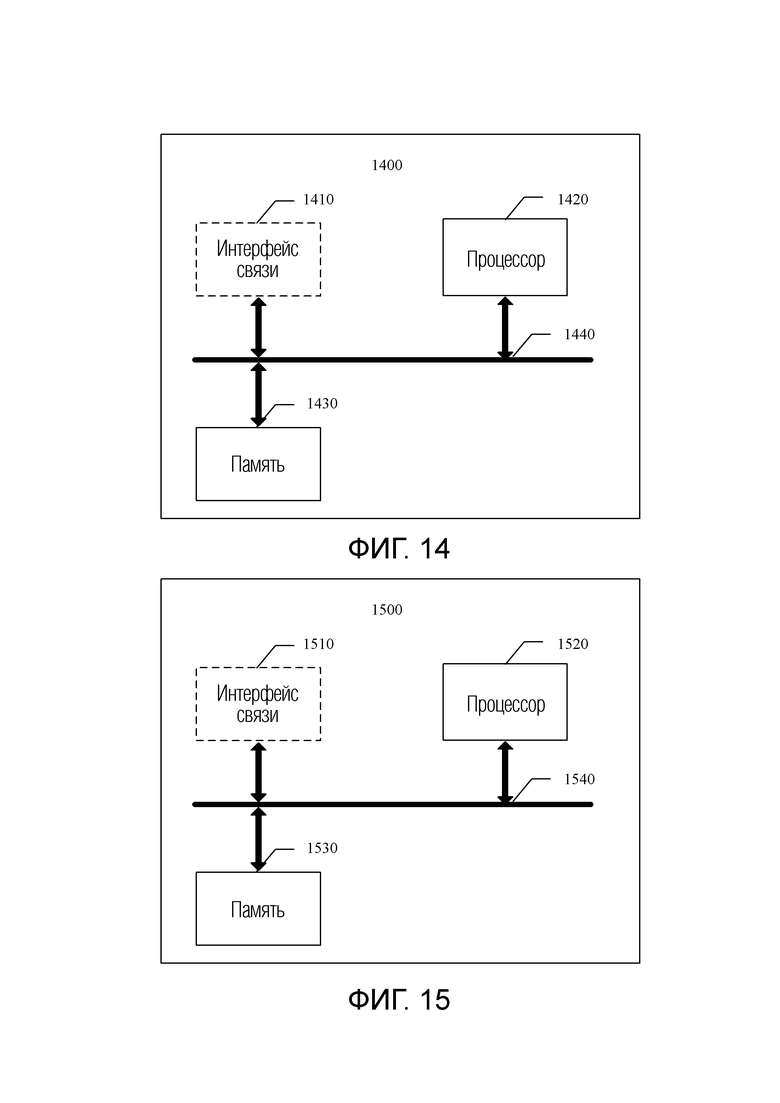

[0065] Фиг.14 является схематическим представлением структуры устройства связи согласно одному варианту осуществления настоящей заявки; и
[0066] Фиг.15 является схематическим представлением структуры устройства связи согласно одному варианту осуществления настоящей заявки.
ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ
[0067] Далее описаны технические решения настоящей заявки со ссылкой на прилагаемые чертежи.
[0068] Технические решения, представленные в вариантах осуществления настоящей заявки, могут быть применены к различным системам связи, таким как система стандарта долгосрочного развития (long term evolution (LTE)), система дуплексной связи с частотным разделением LTE (frequency division duplex (FDD)), система дуплексной связи с временным разделением LTE (time division duplex (TDD)), система Wi-Fi, беспроводная локальная сеть (wireless local area network (WLAN)), система связи всемирной совместимости для микроволнового доступа (worldwide interoperability for microwave access (WiMAX)), система связи 5-го поколения (5th generation (5G)) или новая радиосвязь (new radio (NR)), или система устройство-устройство (device to device (D2D)).
[0069] В системе связи, если одно устройство отправляет данные другому устройству или принимает данные, отправленные другим устройством, другое устройство принимает данные, отправленные устройством отправки данных, и/или отправляет данные устройству отправки данных.
[0070] Технические решения, представленные в вариантах осуществления настоящей заявки, могут быть применены к беспроводной связи между устройствами связи. В частности, этот вариант осуществления настоящей заявки применяется для связи между устройствами со множеством линий связи. Беспроводная связь между устройствами связи может включать в себя беспроводную связь между сетевым устройством и терминальным устройством, беспроводную связь между сетевыми устройствами и беспроводную связь между терминалами. В вариантах осуществления настоящей заявки термин «беспроводная связь» может упоминаться как «связь», а термин «связь» также может быть описан как «передача данных», «передача информации» или «передача».
[0071] Терминальным устройством может быть станция (station (STA)), пользовательское оборудование, терминал доступа, абонентское устройство, абонентская станция, мобильная станция, удаленная станция, удаленный терминал, мобильное устройство, пользовательский терминал, терминал , устройство беспроводной связи, пользовательский агент или пользовательское устройство. В качестве альтернативы терминальное устройство может быть сотовым телефоном, беспроводным телефоном, телефоном с протоколом инициации сеанса (session initiation protocol (SIP)), станцией беспроводной локальной связи (wireless local loop (WLL)), персональным цифровым помощником (personal digital assistant (PDA)), портативным устройством с функцией беспроводной связи, вычислительным устройством, другим устройством обработки данных, подключенным к беспроводному модему, установленным в транспортном средстве устройством, носимым устройством, терминальным устройством в будущей сети 5G, терминальным устройством в будущей усовершенствованной сети наземной мобильной связи общего пользования (public land mobile network (PLMN)) и т.п. Это не ограничивается вариантами осуществления настоящей заявки.
[0072] Сетевое устройство может быть устройством, выполненным с возможностью осуществления связи с терминальным устройством, или может упоминаться как устройство сети радиодоступа (radio access network (RAN)) и т.п. Сетевое устройство включает в себя, но не ограничивается этим, точку доступа (access point (AP)), узел B следующего поколения (next generation nodeB (gNB)) в 5G, усовершенствованный узел B (evolved node B (eNB)), блок основной полосы частот (baseband unit (BBU)), передающая и приемная точка (transmitting and receiving point (TRP)), передающая точка (transmitting point (TP)), ретрансляционная станция и т.п. Альтернативно сетевое устройство может быть радиоконтроллером в сценарии облачной сети радиодоступа (cloud radio access network (CRAN)). Кроме того, сетевое устройство может дополнительно нести ответственность за такие функции, как управление радиоресурсами на стороне радиоинтерфейса, управление качеством обслуживания (quality of service (QoS)), и сжатие и шифрование данных. Сетевое устройство может поддерживать по меньшей мере одну технологию беспроводной связи, такую как LTE или NR.
[0073] В некоторых развертываниях gNB может включать в себя централизованный блок (centralized unit (CU)) и распределенный блок (distributed unit (DU)). gNB может дополнительно включать в себя активный антенный блок (active antenna unit (AAU)). CU реализует некоторые функции gNB, а DU реализует некоторые функции gNB. Например, CU отвечает за обработку протокола и услуги не в реальном времени и реализует функции уровня управления радиоресурсами (radio resource control (RRC)) и уровня протокола конвергенции пакетных данных (packet data convergence protocol (PDCP)). DU отвечает за обработку протокола физического уровня и услуги в реальном времени, и реализует функции уровня управления радиоканалом (radio link control (RLC)), уровня управления доступом к среде (media access control (MAC)) и физического (physical (PHY)) уровня. AAU реализует некоторые функции обработки физического уровня, обработку радиочастот и функцию, связанную с активной антенной. Информация на уровне RRC в конечном итоге становится информацией на уровне PHY или изменяется по сравнению с информацией на уровне PHY. Следовательно, в этой архитектуре сигнализация более высокого уровня, такая как сигнализация уровня RRC, также может рассматриваться как передаваемая DU или отправляемая DU и AAU. Можно понять, что сетевое устройство может быть устройством, включающим в себя один или более узлов CU, узел DU и узел AAU. Кроме того, CU может быть сетевым устройством в сети доступа (radio access network (RAN)) или может быть сетевым устройством в базовой сети (core network (CN)). В данной заявке это однозначно не ограничено.
[0074] В вариантах осуществления настоящей заявки терминальное устройство или сетевое устройство включает в себя аппаратный уровень, уровень операционной системы, функционирующий над аппаратным уровнем, и прикладной уровень, функционирующий над уровнем операционной системы. Аппаратный уровень включает в себя аппаратное обеспечение, такое как центральный блок управления (CPU)), блок управления памятью (memory management unit (MMU)) и память (которая также называется основной памятью). Операционная система может быть любой одной или более компьютерными операционными системами, реализующими обработку служб посредством процесса (process), например, операционная система Linux, операционная система Unix, операционная система Android, операционная система iOS или операционная система Windows. система. Уровень приложений включает в себя такие приложения, как браузер, адресная книга, программное обеспечение для обработки текстов и программное обеспечение для обмена мгновенными сообщениями. Кроме того, конкретная структура объекта для выполнения способа, представленного в вариантах осуществления настоящей заявки, конкретно не ограничена в вариантах осуществления настоящей заявки, при условии, что объект может запускать программу, которая записывает код способа, предусмотренного в вариантах осуществления настоящей заявки, для осуществлять связь в соответствии со способом, предусмотренным в вариантах осуществления настоящей заявки. Например, объектом для выполнения способа, предусмотренного в вариантах осуществления настоящей заявки, может быть терминальное устройство, сетевое устройство или функциональный модуль, который находится в терминальном устройстве или сетевом устройстве и который может вызывать и выполнять программу.
[0075] Дополнительно, аспекты или признаки настоящей заявки могут быть реализованы в виде способа, аппаратного блока или продукта, который использует стандартные технологии программирования и/или разработки. Термин «продукт», используемый в данной заявке, охватывает компьютерную программу, к которой можно осуществлять доступ с любого машиночитаемого устройства, носителя или носителя. Например, машиночитаемый носитель может включать в себя, но не ограничиваться ими: компонент магнитного хранения (например, жесткий диск, дискету или магнитную ленту), оптический диск (например, компакт-диск (compact disc (CD)) и цифровой универсальный диск (digital versatile disc (DVD)), смарт-карту и компонент флэш-памяти (например, стираемое программируемое постоянное запоминающее устройство (erasable programmable read-only memory, EPROM), карта, флэшка или ключ-накопитель). Кроме того, различные носители данных, описанные в этой спецификации, могут представлять собой одно или более устройств и/или других машиночитаемых носителей, сконфигурированных для хранения информации. Термин «машиночитаемый носитель» может включать, но не ограничиваться ими, радиоканалы и различные другие носители, которые могут хранить, включать и/или нести инструкции и/или данные.
[0076] Настоящая заявка применима к системе связи, включающей в себя устройство со множеством линий связи (multi-link device (MLD)). Далее кратко описывается устройство со множеством линий связи.
[0077] MLD также называют многодиапазонным устройством (multi-band device) (устройством со множеством полос частот). Устройство со множеством линий связи включает в себя одну или более дочерних (аффилированных) станций, и дочерняя станция является логической станцией. «Устройство со множеством линий связи включает в себя дочернюю станцию» также кратко описывается как «Устройство со множеством линий связи включает в себя станцию» в вариантах осуществления настоящей заявки. Дочерняя станция может быть точкой доступа (AP) или станцией не точкой доступа (non-access point station (non-AP STA)). Для простоты описания в настоящей заявке устройство со множеством линий связи, дочерняя станция которого является точкой доступа, может называться AP со множеством линий связи, устройством AP со множеством линий связи или устройством со множеством линий связи AP (AP multi-link device), а устройство со множеством линий связи, дочерняя станция которого является STA не AP, может упоминаться как STA со множеством линий связи, устройство STA со множеством линий связи или устройство со множеством линий связи STA (STA multi-link device).
[0078] MLD может осуществлять беспроводную связь в соответствии с протоколом серии 802.11, например, в соответствии с чрезвычайно высокой пропускной способностью (чрезвычайно высокая пропускная способность, EHT) или в соответствии с протоколом на основе 802.11be или протоколом, совместимым с 802.11be, тем самым реализуя связь с другое устройство. Другое устройство может быть устройством со множеством линий связи или может не быть устройством со множеством линий связи.
[0079] Каждая логическая станция может функционировать на одной линии связи, но на одной линии связи может функционировать множество логических станций. Упомянутый ниже идентификатор линии связи идентифицирует (или представляет) одну станцию, функционирующую на одной линии связи. Другими словами, если на одной линии связи имеется более одной логической станции, для идентификации (или представления) логических станций требуется более одного идентификатора линии связи. Идентификатор линии связи, упомянутый ниже, иногда также указывает станцию, функционирующую на линии связи. В случае, когда передача данных осуществляется между устройством со множеством линий связи и другим устройством со множеством линий связи, перед осуществлением связи устройство со множеством линий связи и другое устройство со множеством линий связи могут сначала согласовать или установить связь друг с другом о соответствии между идентификатором линии связи и линией связи или станцией на линии связи, или устройство со множеством линий связи AP указывает на соответствие между идентификатором линии связи и линией связи или станцией на линии связи через широковещательный кадр управления (например, маяковый (beacon) кадр). Следовательно, во время передачи данных идентификатор линии связи переносится без необходимости передачи большого количества сигнальной информации для указания линии связи или станции на линии связи. Это снижает накладные расходы на сигнализацию и повышает эффективность передачи.
[0080] Далее для описания используется пример, в котором вышеизложенное одно устройство со множеством линий связи является устройством со множеством линий связи AP, а вышеупомянутое другое устройство со множеством линий связи является устройством со множеством линий связи STA.
[0081] В примере, когда устройство со множеством линий связи AP устанавливает базовый набор служб (basic service set (BSS)), кадр управления (например, маяковый кадр), отправленный устройством со множеством линий связи AP, несет элемент, включающий в себя множество полей с информацией идентификаторов линий связи. Каждое поле с информацией идентификатора линии связи используется для указания соответствия между идентификатором линии связи и станцией, функционирующей на линии связи. Каждое поле с информацией идентификатора ссылки включает в себя идентификатор линии связи. В необязательном порядке, каждое поле с информацией идентификатора линии связи дополнительно включает в себя один или более MAC-адресов, операционный класс и номер канала. Один или более MAC-адресов, операционного класса и номера канала могут идентифицировать линию связи или станцию, функционирующую на линии связи.
[0082] В другом примере, в процессе присоединения со множеством линий связи, устройство со множеством линий связи AP и устройство со множеством линий связи STA согласовывают множество полей с информацией идентификаторов присоединений. При последующей связи устройство со множеством линий связи AP или устройство со множеством линий связи STA идентифицирует (или представляет) станцию в устройстве со множеством линий связи с помощью идентификатора линии связи. В необязательном порядке, идентификатор линии связи может дополнительно идентифицировать (или представлять) один или более атрибутов MAC-адреса, рабочего операционного класса и номера канала станции. Может существовать соответствие между идентификатором линии связи и одним или более атрибутами станции. MAC-адрес также может быть заменен идентификатором присоединения соответствующего устройства со множеством линий связи AP. В необязательном порядке, если множество станций работают на одной линии связи, значения, идентифицируемые (или представленные) идентификатором линии связи (который является числовым идентификатором), включают в себя не только рабочий класс, в котором находится линия связи, и номер канала, но также и идентификатор станции, функционирующей на линии связи, например, MAC-адрес или идентификатор присоединения (association ID (AID)) станции.
[0083] Фиг.1 является примерной схемой сценария применения, к которому применяется вариант осуществления настоящей заявки. Как показано на Фиг.1, беспроводная локальная сеть включает в себя первую станцию 101 и вторую станцию 102. Для связи между первой станцией 101 и второй станцией 102 может использоваться множество линий связи для повышения пропускной способности. Первая станция 101 может быть устройством со множеством линий связи, а вторая станция 102 может быть устройством с одной линией связи, устройством со множеством линий связи и т.п. Например, в одном сценарии первая станция 101 является устройством со множеством линий связи AP, а вторая станция 102 является устройством со множеством линий связи или станцией STA (например, станцией с одной линией связи). В другом сценарии первая станция 101 является устройством со множеством линий связи STA, а вторая станция 102 является AP (например, AP с одной линией связи) или устройством со множеством линий связи AP. Например, в еще одном сценарии первая станция 101 является устройством со множеством линий связи AP, а вторая станция 102 является устройством со множеством линий связи AP или AP. Например, в еще одном сценарии первая станция 101 является устройством со множеством линий связи STA, а вторая станция 102 является устройством со множеством линий связи STA или STA.
[0084] Понятно, что количество и тип устройств, показанных на Фиг.1, являются просто примерами и не ограничивают этот вариант осуществления настоящей заявки. Фактически, беспроводная локальная сеть на Фиг.1 может дополнительно включать в себя другое устройство.
[0085] Фиг.2 и Фиг.3 представляют собой схемы структур устройства со множеством линий связи AP и устройства со множеством линий связи STA, которые участвуют в осуществлении связи. Стандарты 802.11 сосредоточены на физическом уровне 802.11 (physical layer (PHY)) и частях уровня управления доступом к среде (media access control (MAC)) устройства со множеством линий связи AP и устройства со множеством линий связи STA (например, мобильного телефона и ноутбука).

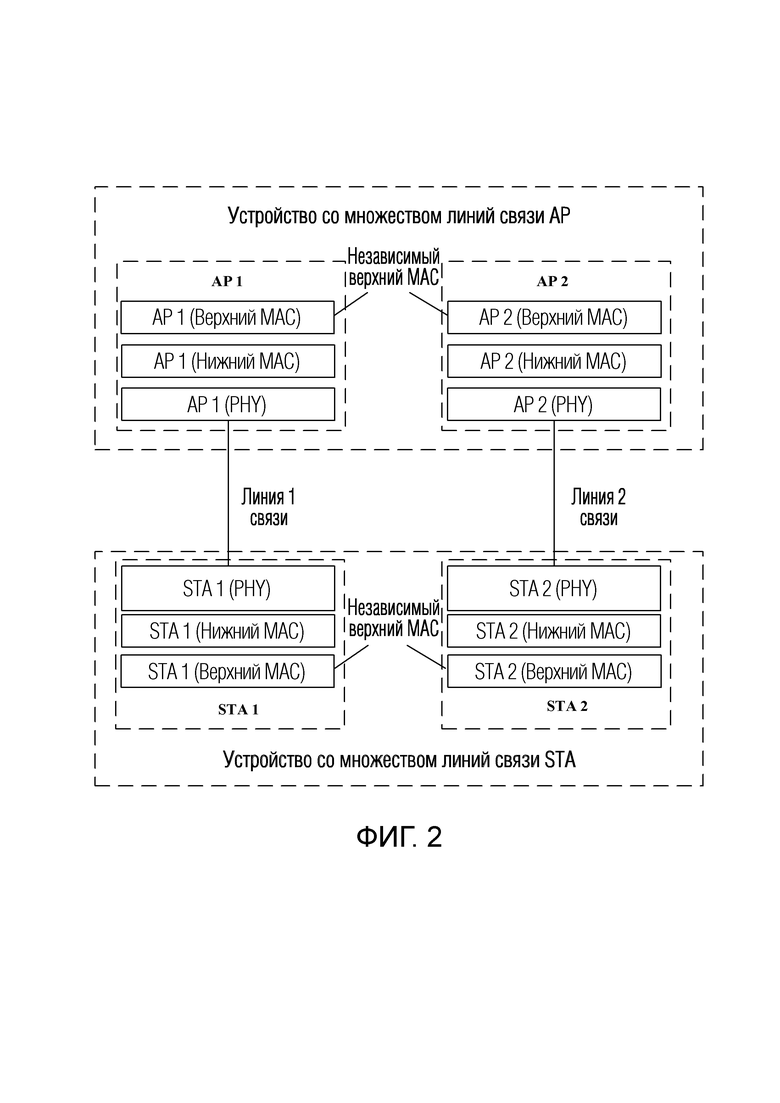

[0086] Как показано на Фиг.2, множество AP, включенных в устройство со множеством линий связи AP, являются независимыми друг от друга на уровне нижнего MAC (low MAC) и физическом уровне, и независимы друг от друга на уровне верхнего MAC (high MAC). Множество STA, включенных в устройство со множеством линий связи STA, являются независимыми друг от друга на уровне нижнего MAC (low MAC) и физическом уровне, и независимы друг от друга на уровне верхнего MAC (high MAC).

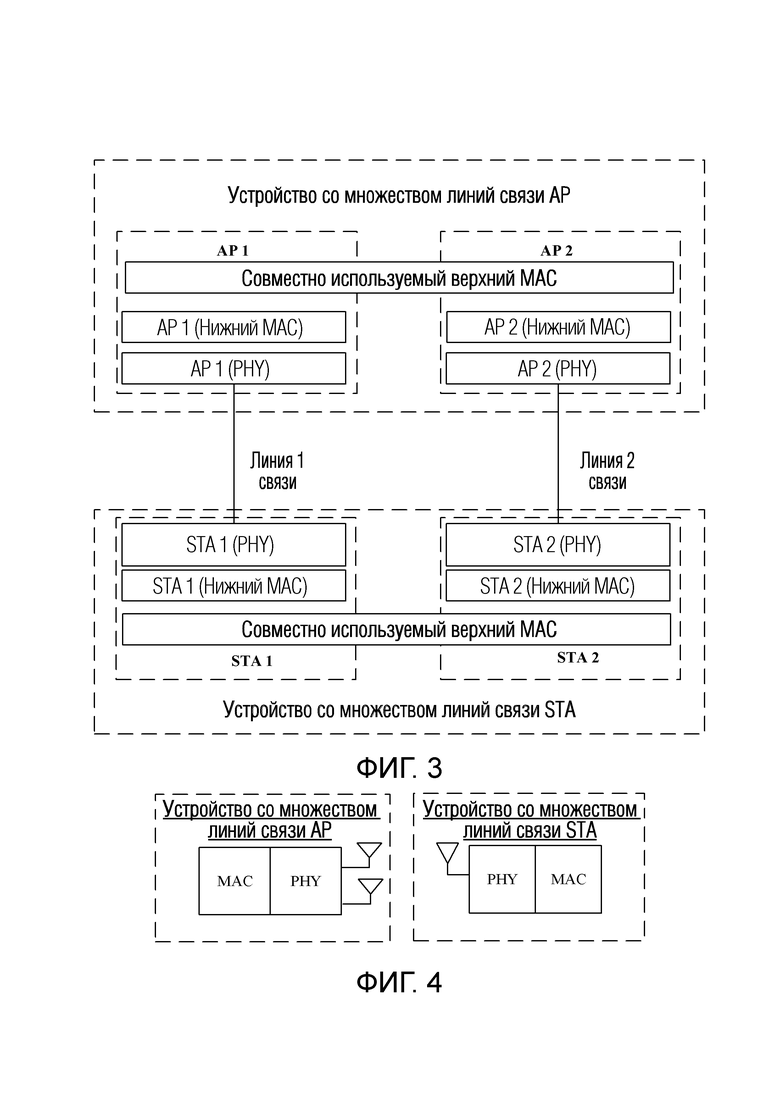

[0087] Как показано на Фиг.3, множество AP, включенных в устройство со множеством линий связи AP, независимы друг от друга на уровне нижнего MAC (low MAC) и физическом уровне и совместно используют уровень верхнего MAC (high MAC). Множество STA, включенных в устройство со множеством линий связи STA, являются независимыми друг от друга на уровне нижнего MAC (low MAC) и физическом уровне и совместно используют уровень верхнего MAC (high MAC).
[0088] Можно понять, что структуры, показанные на Фиг.2 и Фиг.3 являются просто примерами и не ограничивают этот вариант осуществления настоящей заявки. Например, устройство со множеством линий связи STA может использовать структуру, в которой уровни верхнего MAC независимы друг от друга, а устройство со множеством линий связи AP может использовать структуру, в которой совместно используется уровень верхнего MAC. Альтернативно, устройство со множеством линий связи STA может использовать структуру, в которой совместно используется уровень верхнего MAC, а устройство со множеством линий связи AP может использовать структуру, в которой уровни верхнего MAC не зависят друг от друга. Например, уровень верхнего MAC или уровень нижнего MAC могут быть реализованы одним процессором в системе микросхем устройства со множеством линий связи или могут быть реализованы различными модулями обработки в системе микросхем.
[0089] Можно понять, что устройство со множеством линий связи в этом варианте осуществления настоящей заявки может быть устройством с одной антенной или может быть устройством со множеством антенн. Например, устройство со множеством линий связи может быть устройством с более чем двумя антеннами. Количество антенн, входящих в состав устройства со множеством линий связи, в вариантах осуществления настоящей заявки не ограничено. На Фиг.4 показан пример, в котором устройство со множеством линий связи AP является устройством со множеством антенн, а устройство со множеством линий связи STA является устройством с одной антенной. Можно понять, что схематическая диаграмма на Фиг.4 является просто примером и не является ограничением этого варианта осуществления настоящей заявки. В этом варианте осуществления настоящей заявки устройство со множеством линий связи может разрешать передачу услуг одного и того же типа доступа на разных линиях связи или даже разрешать передачу одних и тех же пакетов данных на разных линиях связи. Альтернативно, устройство со множеством линий связи может не допускать передачи услуг одного и того же типа доступа на разных линиях связи, но может разрешать передачу услуг разных типов доступа на разных линиях связи.
[0090] Кроме того, можно понять, что устройство со множеством линий связи в этом варианте осуществления настоящей заявки может функционировать во множестве полос частот. Например, полоса частот, в которой функционирует устройство со множеством линий связи, может включать в себя, но не ограничивается этим, частоты ниже 1 ГГц, 2,4 ГГц, 5 ГГц, 6 ГГц и частоты выше 60 ГГц. Примеры, показанные на Фиг.5 и Фиг.6 используются для описания в данном документе. Фиг.5 и Фиг.6 представляют собой два схематических представления, показывающие, что устройство со множеством линий связи осуществлять связь с другим устройством через множество линий связи в беспроводной локальной сети.

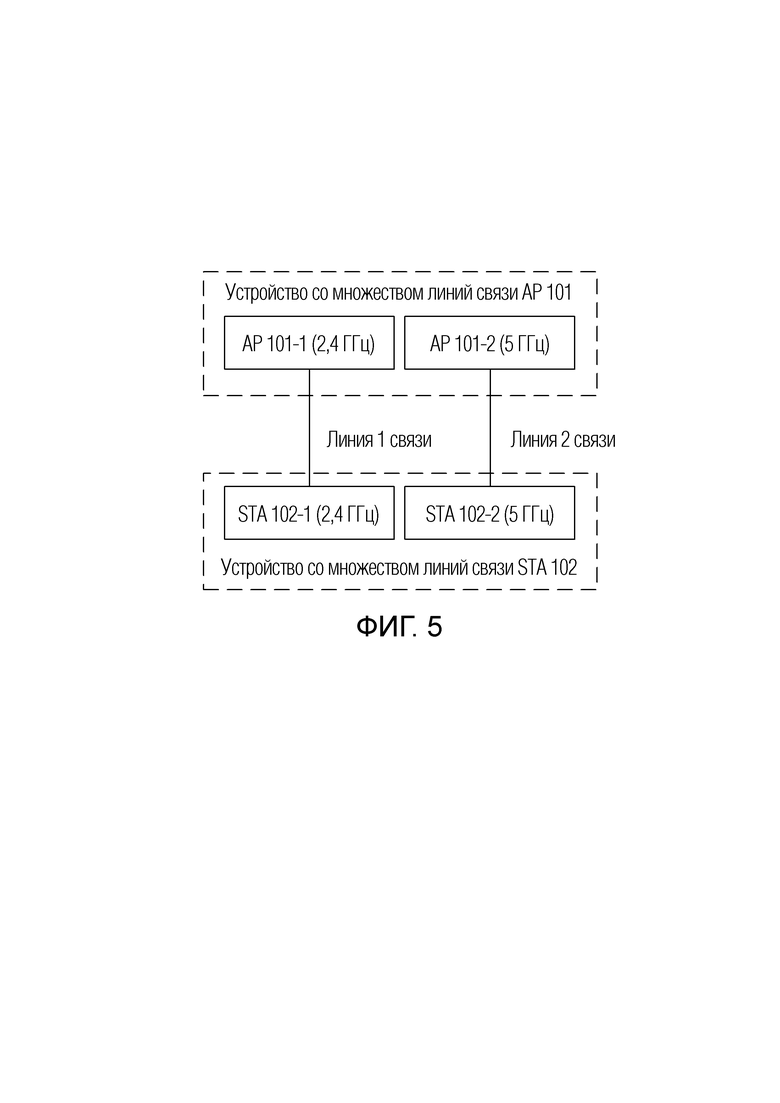

[0091] Фиг.5 показан сценарий, в котором устройство 101 со множеством линий связи AP осуществляет связь с устройством 102 со множеством линий связи STA. Как показано на Фиг.5, устройство 101 со множеством линий связи AP включает в себя дочернюю AP 101-1 и дочернюю AP 101-2, устройство 102 со множеством линий связи STA включает в себя дочернюю STA 102-1 и дочернюю STA 102-2, а устройство 101 со множеством линий связи AP и устройство 102 со множеством линий связи STA осуществляют связь параллельно через линию 1 связи и линию 2 связи.

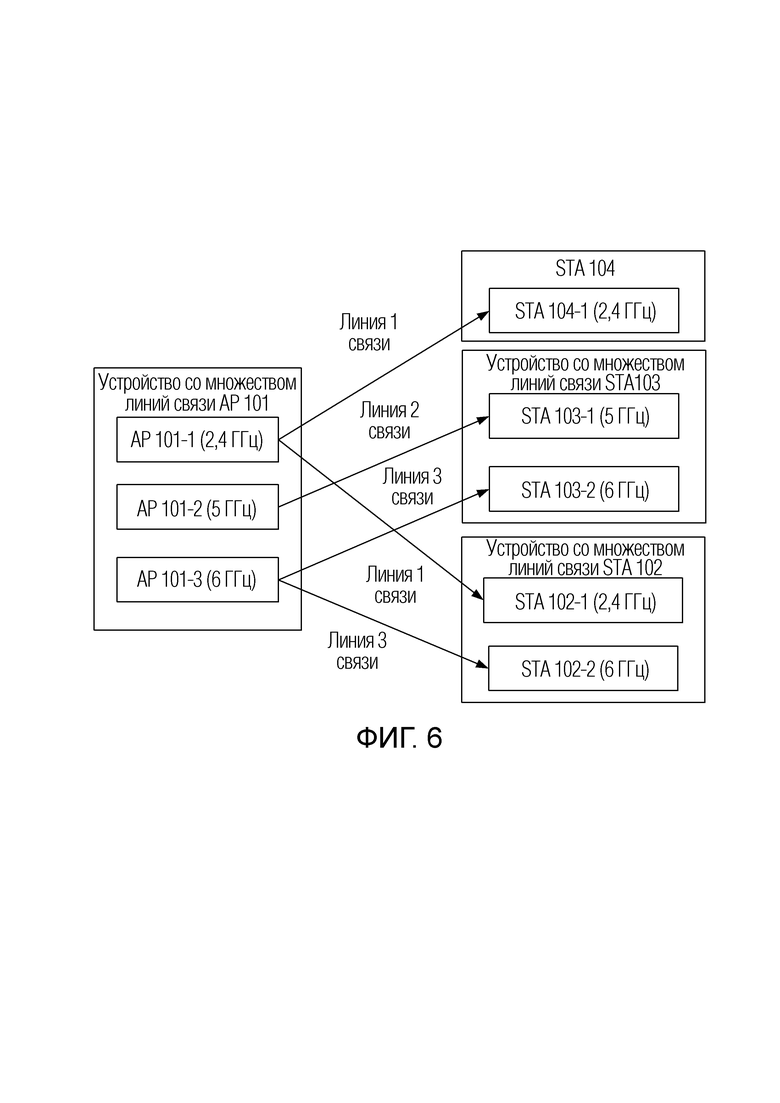

[0092] Фиг.6 показан сценарий, в котором устройство 101 со множеством линий связи AP осуществляет связь с устройством 102 со множеством линий связи STA, устройством 103 со множеством линий связи STA и STA 104. Устройство 101 со множеством линий связи AP включает в себя дочерние AP 101-1 - AP 101-3. Устройство 102 со множеством линий связи STA включает в себя две дочерние STA: STA 102-1 и STA 102-2. Устройство 103 со множеством линий связи STA включает в себя две дочерние STA: STA 103-1 и STA 103-2. STA 104 является устройством с одной линией связи. Устройство 101 со множеством линий связи AP может отдельно осуществлять связь с устройством 102 со множеством линий связи STA через линию 1 связи и линию 3 связи, осуществлять связь с устройством 103 со множеством линий связи STA через линию 2 связи линию 3 связи и осуществлять связь со STA 104 через линию 1 связи. Например, STA 104 функционирует в полосе частот 2,4 ГГц. Устройство 103 со множеством линий связи STA включает в себя STA 103-1 и STA 103-2, причем STA 103-1 функционирует в полосе частот 5 ГГц, а STA 103-2 функционирует в полосе частот 6 ГГц. Устройство 102 со множеством линий связи STA включает в себя STA 102-1 и STA 102-2, причем STA 102-1 функционирует в полосе частот 2,4 ГГц, а STA 102-2 функционирует в полосе частот 6 ГГц. AP 101-1, функционирующая в полосе частот 2,4 ГГц в устройстве 101 со множеством линий связи AP, может выполнять передачу данных по восходящей или нисходящей линии связи с STA 104 и STA 102-1 в устройстве 102 со множеством линий связи STA по линии 1. AP 101-2, функционирующая в полосе частот 5 ГГц в устройстве 101 со множеством линий связи AP, может выполнять передачу данных по восходящей или нисходящей линии связи с STA 103-1, функционирующей в полосе частот 5 ГГц, в устройстве со множеством линий связи 103 STA по линии 2 связи. AP 101-3, функционирующая в полосе частот 6 ГГц в устройстве 101 со множеством линий связи AP, может выполнять передачу данных по восходящей или нисходящей линии связи с STA 102-2, функционирующей в полосе частот 6 ГГц, в устройстве 102 со множеством линий связи STA по линии 3 связи, и может выполнять передачу данных по восходящей или нисходящей линии связи с STA 103-2 в устройстве со множеством линий связи STA по линии 3 связи.
[0093] Следует отметить, что на Фиг.5 показано, что устройство со множеством линий связи AP поддерживает только две полосы частот, а на Фиг.6 используется только пример, в котором устройство со множеством линий связи AP поддерживает три полосы частот (2,4 ГГц, 5 ГГц и 6 ГГц), каждая полоса частот соответствует одной линии связи, а устройство 101 со множеством линий связи AP может функционировать на одной или более из линии 1 связи, линии 2 связи и линии 3 связи для иллюстрации. На стороне AP или STA линия связи (Есть два объяснения линии связи. Одним из объяснений является площадка (site) (учитывая, что существует множество станций, функционирующих на одной и той же линии связи). Другим объяснением является сама линия связи.) также можно понимать как станцию, функционирующую на линии связи. В реальном применении устройство со множеством линий связи AP и устройство со множеством линий связи STA могут дополнительно поддерживать большее или меньшее количество полос частот, то есть устройство со множеством линий связи AP и устройство со множеством линий связи STA могут функционировать на большем или меньшем количестве линий связи. Это не ограничено в этом варианте осуществления настоящей заявки.
[0094] Например, устройство со множеством линий связи является устройством с функцией беспроводной связи, и устройство может быть устройством или может быть микросхемой, системой обработки и т.п., установленными на устройстве. Устройство, на котором установлена микросхема или система обработки, может реализовать способ и функцию в варианте осуществления настоящей заявки под управлением микросхемы или системы обработки. Например, STA со множеством линий связи в этом варианте осуществления настоящей заявки имеет функцию беспроводного приемопередатчика, может поддерживать протокол серии 802.11 и может осуществлять связь с AP со множеством линий связи, другой STA со множеством линий связи или устройством с одной линией связи. Например, STA со множеством линий связи - это любое пользовательское устройство связи, которое позволяет пользователю осуществлять связь с AP и, в свою очередь, осуществлять связь с WLAN. Например, STA со множеством линий связи может быть пользовательским оборудованием, которое может быть подключено к Интернету, таким как планшет, настольный компьютер, ноутбук или портативный компьютер, ультрамобильный персональный компьютер (ultra-mobile personal computer (UMPC)), карманный компьютер, нетбук, персональный цифровой помощник (personal digital assistant (PDA)) или мобильный телефон, узел Интернета вещей в Интернете вещей, находящееся в транспортном средстве коммуникационное устройство в Интернете транспортных средств и т.п. STA со множеством линий связи может дополнительно представлять собой микросхему и систему обработки в вышеупомянутых терминалах. AP со множеством линий связи в этом варианте осуществления настоящей заявки является устройством, которое предоставляет услуги для STA со множеством линий связи и может поддерживать протоколы серии 802.11. Например, AP со множеством линий связи может быть коммуникационным объектом, таким как коммуникационный сервер, маршрутизатор, коммутатор или сетевой мост, или AP со множеством линий связи может включать в себя различные формы макробазовых станций, микробазовых станций, ретрансляторов, станции и т.п. Конечно, AP со множеством линий связи может дополнительно представлять собой микросхему и систему обработки в различных формах устройств для реализации способа и функции этого варианта осуществления настоящей заявки. Кроме того, устройство со множеством линий связи может поддерживать передачу с высокой скоростью и малой задержкой. С непрерывным развитием сценариев приложений беспроводной локальной сети устройство со множеством линий связи может быть дополнительно применено к большему количеству сценариев, например, в качестве сенсорного узла (например, интеллектуальный счетчик воды, интеллектуальный счетчик электроэнергии или интеллектуальный счетчик воздуха). узел обнаружения) в умном городе, умное устройство (например, умная камера, проектор, экран дисплея, телевизор, музыкальный центр, холодильник, стиральная машина и т.п.) в умном доме, узел в Интернете вещей, развлекательный терминал (например, AR, VR или другое носимое устройство), смарт-устройство (например, принтер, проектор и т. п.) в смарт-офисе, устройство интернета транспортных средств в Интернет транспортных средств или инфраструктура (например, торговый автомат, навигационная консоль самообслуживания, кассовое устройство самообслуживания, автомат самообслуживания и т.п.) в сценариях повседневной жизни. Конкретные формы STA со множеством линий связи и AP со множеством линий связи конкретно не ограничены в вариантах осуществления настоящей заявки и являются просто примерами для описания в данном документе. Протокол серии 802.11 может включать в себя 802.11be, 802.11ax, 802.11a/b/g/n/ac и т.п.
[0095] В одном BSS точка доступа управляет множеством станций. AP может быть AP в устройстве со множеством линий связи AP или одиночной AP. Точно так же станция может быть станцией в устройстве со множеством линий связи STA или одиночной станцией. Каждая точка доступа в устройстве со множеством линий связи AP может независимо устанавливать один BSS. Каждая точка доступа периодически передает маяковый кадр, и интервалы маяковых кадров могут быть разными.
[0096] Для унифицированного описания способ связи в этом варианте осуществления настоящей заявки применим к следующим случаям: (1) Точка доступа - это одна точка доступа, а станция - это одна станция. (2) AP из устройства со множеством линий связи AP. (3) Станция из устройства со множеством линий связи STA, а точка доступа является одиночной точкой доступа. (4) AP из устройства со множеством линий связи AP, а станция из устройства со множеством линий связи STA.
[0097] Одиночная станция может рассматриваться как станция особого устройства со множеством линий связи STA. Особое устройство со множеством линий связи STA включает в себя одну станцию, но станция может быть переключена на другую линию связи для передачи. Одна точка доступа может рассматриваться как точка доступа от специального устройства со множеством линий связи AP. Специальное устройство со множеством линий связи AP включает в себя одну AP, но AP может быть переключен на другую линию связи для передачи. Линия связи в данном документе также может пониматься как канал. В качестве примеров используются устройство со множеством линий связи STA и устройство со множеством линий связи AP. Станция в устройстве со множеством линий связи STA обнаруживает окружающие AP посредством сканирования, например, активного сканирования или пассивного сканирования, а затем выбирает подходящую AP для присоединения, причем AP принадлежит устройству со множеством линий связи AP.
[0098] Далее кратко поясняется связь между устройством со множеством линий связи STA и устройством со множеством линий связи AP. Чтобы уменьшить ненужные накладные расходы на связь, устройство со множеством линий связи STA присоединяет станцию на одной линии связи в устройстве со множеством линий связи STA к одной точке доступа, которая находится в устройстве со множеством линий связи AP и функционирует на той же линии связи, что и станция. Таким образом, одна или более станций в устройстве со множеством линий связи STA присоединены к соответствующей одной или более AP в устройстве со множеством линий связи AP, то есть каждая станция не должна быть отдельно присоединена к каждой AP. Все станции или точки доступа в устройстве со множеством линий связи имеют свои собственные MAC-адреса. Как правило, разные станции (или точки доступа) в одном и том же устройстве со множеством линий связи имеют разные MAC-адреса. Кроме того, устройство со множеством линий связи STA (или AP) имеет общий MAC-адрес множества линий связи. Общий MAC-адрес множества линий связи может совпадать с MAC-адресом одной станции (или точки доступа) в устройстве со множеством линий связи, а MAC-адрес множества линий связи также может отличаться от MAC-адреса любой станции (или точки доступа) в устройстве со множеством линий связи. В настоящее время установление присоединения включает в себя одно или более взаимодействий кадра запроса проверки/кадра ответа проверки, кадра запроса аутентификации/кадра ответа аутентификации, кадра запроса присоединения/кадра ответа присоединения и кадра запроса повторного присоединения/кадра ответа повторного присоединения. Чтобы отличить от взаимодействия кадров, связанного с установлением присоединения между AP с одной линией связи и STA с одной линией связи, MAC-адрес множества линий связи может передаваться в кадре запроса проверки/кадре ответа проверки, кадре запроса аутентификации/ответе аутентификации, кадре запроса присоединения/кадре ответа присоединения или кадре запроса на повторное присоединение/кадре ответа на повторное присоединения, тем самым помогая устройству со множеством линий связи STA установить присоединение к устройству со множеством линий связи AP. Следует отметить, что, когда станция в устройстве со множеством линий связи STA отправляет один кадр в точку доступа в устройстве со множеством линий связи AP, поле адреса приема в кадре является MAC-адресом точки доступа в устройстве со множеством линий связи AP, а не MAC-адресом (соответствующим общему MAC-адресу множества линий связи, принадлежащему упомянутому выше устройству со множеством линий связи AP) устройства со множеством линий связи AP, а поле адреса передачи является MAC-адресом станции в устройстве со множеством линий связи STA, а не MAC-адресом (соответствующим общему MAC-адресу множества линий связи, принадлежащему упомянутому выше устройству со множеством линий связи STA) устройства со множеством линий связи STA. Способ установки адресных полей для связи в обратном направлении аналогичен, и подробности в данном документе повторно не описываются.
[0099] В системе связи с устройством со множеством линий связи не существует эффективного решения для управления службой кэширования каждой станции в устройстве со множеством линий связи. Настоящая заявка предлагает способ связи, в котором вводится интервал прослушивания в сценарии устройства со множеством линий связи, чтобы помочь устройству со множеством линий связи AP в управлении службой кэширования каждой STA в устройстве со множеством линий связи STA.
[00100] Далее описывается способ связи, предусмотренный в настоящей заявке, со ссылкой на Фиг.7-9.

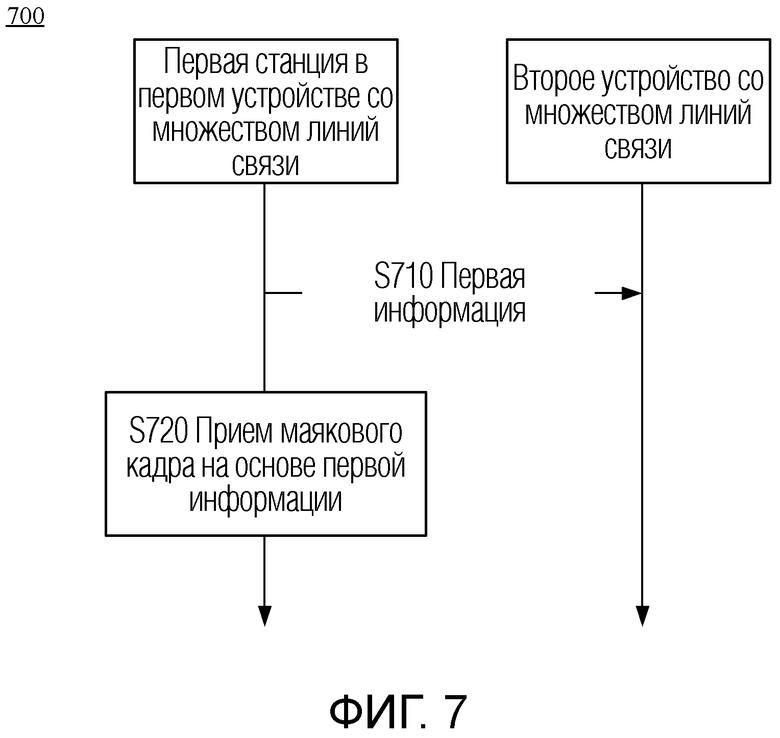

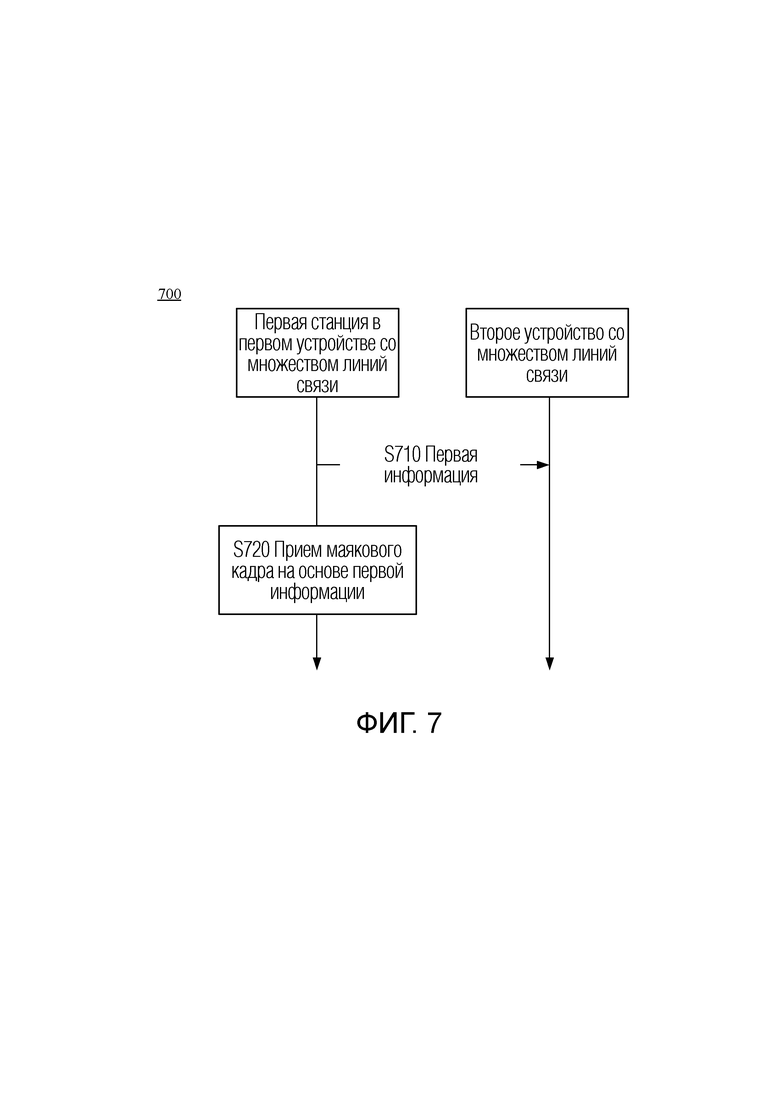

[00101] Фиг.7 является схематическим представлением способа 700 связи в соответствии с одним вариантом осуществления настоящей заявки. Как показано на ФИГ.7, способ 700 включает в себя следующие этапы.
[00102] S710: Первая станция в первом устройстве со множеством линий связи отправляет первую информацию во второе устройство со множеством линий связи, причем первая информация используется для указания частоты, с которой станция в первом устройстве со множеством линий связи принимает маяковый кадр.
[00103] Первое устройство со множеством линий связи включает в себя одну или более станций, причем первая станция выполнена с возможностью установления запроса присоединения.
[00104] В необязательном порядке, первая информация используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Информацию о режиме энергосбережения см. в описании последовательного протокола, например 802.11-2016.
[00105] Первое устройство со множеством линий связи и второе устройство со множеством линий связи можно понимать как два устройства со множеством линий связи, которые выполняют передачу данных в системе связи. Одно устройство со множеством линий связи из двух со множеством линий связи устройств может быть устройством со множеством линий связи STA, а другое устройство со множеством линий связи может быть устройством со множеством линий связи AP.
[00106] Например, первое устройство со множеством линий связи является устройством со множеством линий связи STA, а второе устройство со множеством линий связи является устройством со множеством линий связи AP. Для простоты описания далее для описания используется пример, в котором первое устройство со множеством линий связи является устройством со множеством линий связи STA, а второе устройство со множеством линий связи является устройством со множеством линий связи AP.
[00107] Первая информация используется для указания второму устройству со множеством линий связи частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. В этом варианте осуществления настоящей заявки «указание» может включать в себя «прямое указание» или «косвенное указание», или «неявное указание», или «явное указание».
[00108] В необязательном порядке, первое устройство со множеством линий связи отправляет первую информацию через первый кадр. Соответственно, второе устройство со множеством линий связи принимает первый кадр, причем первый кадр несет первую информацию.
[00109] Другими словами, первая информация может переноситься в первом кадре. Например, первый кадр может быть кадром управления. Например, кадр управления может быть кадром запроса присоединения или кадром запроса повторного присоединения. Кадр запроса присоединения используется для связи с приемником (например, вторым устройством со множеством линий связи) кадра запроса присоединения.
[00110] Далее кратко описывается процесс присоединения устройства со множеством линий связи. Для описания используется пример, в котором первое устройство со множеством линий связи является устройством со множеством линий связи STA, а второе устройство со множеством линий связи является устройством со множеством линий связи AP. STA в устройстве со множеством линий связи STA обнаруживает окружающие AP посредством сканирования, а затем выбирает подходящую AP для присоединения. AP принадлежит устройству со множеством линий связи AP. На последнем этапе присоединения STA отправляет кадр запроса присоединения на AP, причем кадр запроса присоединения используется для связи с приемником (например, AP) кадра запроса присоединения. Затем точка доступа отвечает кадром квитирования (acknowledgement (ACK)). AP возвращает кадр ответа присоединения в STA, причем кадр ответа присоединения используется для уведомления получателя (например, STA) о кадре ответа присоединения о результате примененной присоединения и информации, относящейся к AP, такой как информация о возможностях. точки доступа, информацию о работе и т.п. Для конкретных пояснений информации, относящейся к AP (например, элемент возможности (элемент возможности) и элемент операции (элемент операции)), обратитесь к описаниям в последовательном протоколе, таком как 802.11-2016. Если ассоциация прошла успешно, точка доступа присваивает станции идентификатор присоединения (AID).
[00111] В необязательном порядке, первая информация может использовать только что добавленное поле или может продолжать использовать существующее поле. Это не ограничено. Если первая информация продолжает использовать существующее поле, существующее поле переопределяется. Например, станция в устройстве со множеством линий связи переносит поле интервала прослушивания (listen interval) в кадре запроса присоединения или кадре запроса повторного присоединения, и первая информация может продолжать использовать поле интервала прослушивания в кадре запроса присоединения.
[00112] S720: Первое устройство со множеством линий связи принимает маяковый кадр на основе первой информации.
[00113] В этом варианте осуществления настоящей заявки первое устройство со множеством линий связи отправляет первую информацию, так что второе устройство со множеством линий связи может узнать на основе первой информации частоту, с которой станция в первом устройстве со множеством линий связи принимает маяковый кадр. В необязательном порядке станция в первом устройстве со множеством линий связи находится в режиме энергосбережения. Второе устройство со множеством линий связи может отправить маяковый кадр на основе первой информации. Первое устройство со множеством линий связи получает указание услуги нисходящей линии связи через маяковый кадр, узнает указание услуги нисходящей линии связи, а затем уведомляет второе устройство со множеством линий связи об активном состоянии посредством кадра с опросом об энергосбережении, который помогает второму устройству со множеством линий связи. устройство связи завершает передачу услуги по нисходящей линии связи. После получения первой информации второе устройство со множеством линий связи может эффективно управлять службой кэширования каждой станции в первом устройстве со множеством линий связи со ссылкой на первую информацию, тем самым помогая управлять пространством буфера данных.
[00114] В возможном варианте реализации, если значение частоты, указанное первой информацией, переносимой станцией, выполненной с возможностью установления запроса присоединения в первом устройстве со множеством линий связи, слишком мало (то есть интервал прослушивания относительно велик), то есть частота, с которой станция в первом устройстве со множеством линий связи принимает маяковый кадр, слишком низкая, второе устройство со множеством линий связи кэширует службу станции в первом устройстве со множеством линий связи на чрезмерно долгое время, что полностью занимает память. В этом случае второе устройство со множеством линий связи может отклонить запрос станции присоединения. В частности, поле кода состояния, переносимое в возвращенном кадре ответа присоединения, устанавливается на Запрещено (DENIED_LISTEN_INTERVAL_TOO _LARGE).
[00115] Первая информация в этом варианте осуществления настоящей заявки может быть реализована по-разному. В разных реализациях содержимое, представленное первой информацией, отличается.
[00116] Вариант 1 реализации: Первая информация указывает первый временной интервал, в котором вторая станция, функционирующая на первой линии связи в первом устройстве со множеством линий связи, принимает маяковый кадр, и единицей первого временного интервала является интервал маяковых кадров на первой линии связи.
[00117] Другими словами, первый временной интервал относится к интервалу, с которым третья станция, функционирующая на первой линии связи во втором устройстве со множеством линий связи, отправляет маяковый кадр.
[00118] В варианте 1 реализации первая линия связи может называться первичной линией связи, и существует одна первая линия связи. Способ выбора первой линией связи не ограничен в этом варианте осуществления настоящей заявки. В необязательном порядке, первая линия связи может быть линией связи, на которой устройство со множеством линий связи STA и устройство со множеством линий связи AP завершают процесс взаимодействия запроса присоединения и ответа присоединения. В необязательном порядке, первая линия связи выбирается устройством со множеством линий связи STA. Алгоритм выбора может быть определен на основе степени занятости канала. Например, линия связи, трафик которой не занят, может быть выбрана в качестве первой линии связи, чтобы гарантировать, что устройство со множеством линий связи STA имеет достаточно времени для обслуживания на этой линии связи. Алгоритм выбора первой линии связи конкретно не ограничен в этом варианте осуществления настоящей заявки. При необходимости первая линия связи определяется устройством со множеством линий связи AP. Например, AP может указать первую линию связи для устройства со множеством линий связи STA через кадр управления.

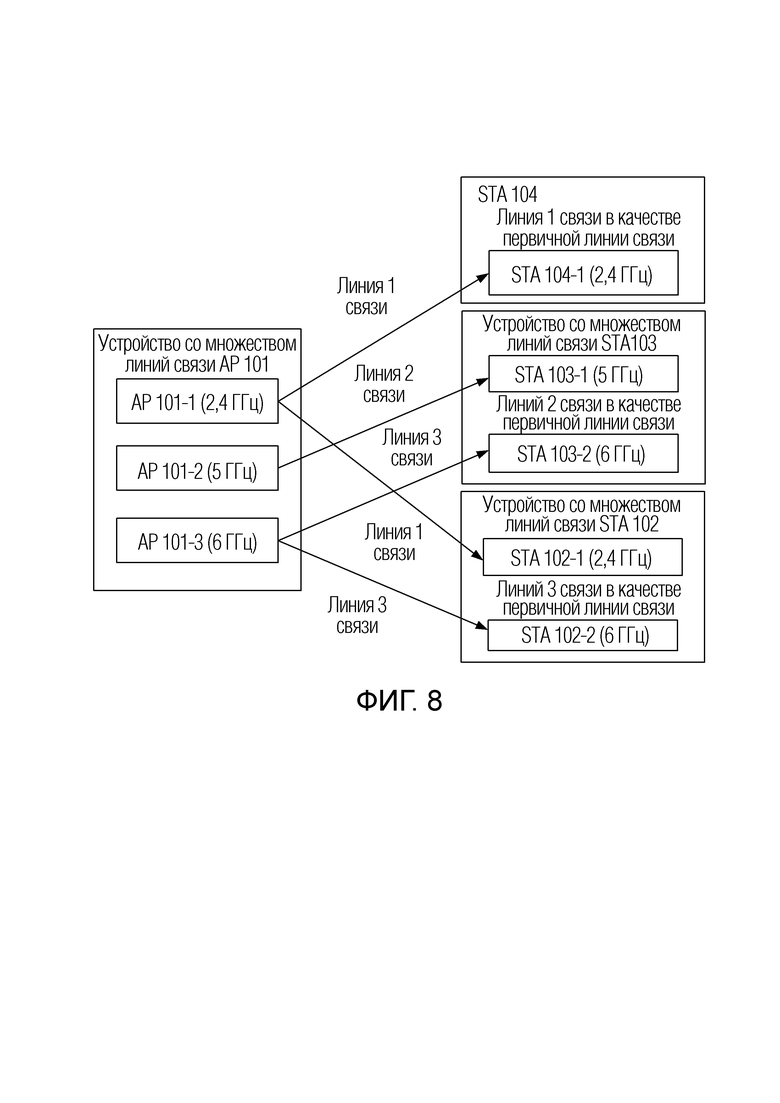

[00119] Например, первичная линия связи основана на устройстве со множеством линий связи STA, и первичные линии связи различных устройств со множеством линий связи STA могут быть разными. Фиг.8 является схематическим представлением примера, в котором применяется способ связи в настоящей заявке. Для рабочей полосы частот устройства со множеством линий связи на Фиг.8, обратитесь к описанию на Фиг.6. Подробности в данном документе повторно не приводятся. Как показано на Фиг.8, первичная линия связи устройства со множеством линий связи STA 102 может быть линией 3 связи, первичная линия связи устройства со множеством линий связи STA 103 может быть линией 2 связи, а первичная линия связи особого устройства со множеством линий связи STA 104 может быть линией 1 связи. Первичные линии связи, показанные на Фиг.8, являются просто примерами и не ограничивают этот вариант осуществления настоящей заявки.
[00120] Можно понять, что пример на Фиг.8 предназначен только для простоты понимания специалистом в данной области техники данного варианта осуществления настоящей заявки и не предназначен для ограничения этого варианта осуществления настоящей заявки конкретным сценарием в примере. Специалист в данной области определенно может внести различные эквивалентные модификации или изменения в соответствии с примером на Фиг.8, и такие модификации или изменения также входят в объем вариантов осуществления настоящей заявки.
[00121] В необязательном порядке в варианте 1 реализации S720 включает в себя следующее: Первое устройство со множеством линий связи принимает маяковый кадр на первой линии связи с интервалом первого временного интервала.
[00122] Например, устройство со множеством линий связи STA принимает или прослушивает маяковый кадр на первичной линии связи, чтобы получить информацию о параметрах BSS, широковещательно передаваемую устройством со множеством линий связи AP, такую как элемент карты указания трафика (traffic indication map (TIM)) или элемент TIM множества линий связи или указание обновления параметров BSS. Элемент TIM или элемент TIM множества линий связи используется для указания услуг нисходящей линии связи множества станций во множестве устройств со множеством линий связи или услуг нисходящей линии связи множества одиночных станций.
[00123] Вариант 2 реализации: Первая информация указывает второй временной интервал, в котором множество станций, функционирующих на множестве линий связи в первом устройстве со множеством линий связи, принимают маяковый кадр, а второй временной интервал относится ко множеству интервалов маяковых кадров, в течение которых второе устройство со множеством линий связи отправляет маяковый кадр по множеству линий связи, причем каждый интервал маякового кадра является интервалом, в котором станция во втором устройстве со множеством линий связи отправляет маяковый кадр по линии связи.
[00124] В варианте реализации 2 первая информация указывает второй временной интервал, в течение которого множество станций, функционирующих на множестве линий связи в первом устройстве со множеством линий связи, принимают маяковый кадр, включает в себя следующее: Первая информация указывает второй временной интервал, в котором каждая станция, функционирующая на каждой из множества линий связи в первом устройстве со множеством линий связи, принимает маяковый кадр, то есть второй временной интервал, в котором каждая станция принимает маяковый кадр на линии связи, на которой функционирует станция.
[00125] В отличие от Варианта 1 реализации, в варианте 2 реализации может быть множество первичных линий связи, или можно считать, что в варианте 2 реализации нет первичной линии связи, и любая линия связи из множества линий связи может использоваться для прослушивания информации о параметрах BSS, отправляемой от AP. В необязательном порядке, множество первичных линий связи (или множество линий связи) представляют собой множество линий связи, соответствующих множеству рабочих станций. Рабочие станции относятся к множеству станций, которые участвуют в процессе установления присоединения и задействованы (Enable).
[00126] Например, второй временной интервал является интервалом, в котором множество STA, функционирующих на множестве линий связи в устройстве со множеством линий связи STA, активизируются и принимают маяковый кадр. В необязательном порядке, множество STA, функционирующих на множестве линий связи в устройстве со множеством линий связи STA, находятся в режиме энергосбережения. Единица второго временного интервала может относиться ко множеству временных интервалов, в которые второе устройство со множеством линий связи отправляет маяковый кадр по множеству линий связи.
[00127] В необязательном порядке единицей второго временного интервала является наибольший временной интервал из множества интервалов маяковых кадров, в которые второе устройство со множеством линий связи отправляет маяковый кадр по множеству линий связи, или наименьший временной интервал из множества интервалов маяковых кадров. Другими словами, единицей второго временного интервала может быть наименьшее значение или наибольшее значение во множестве интервалов маяковых кадров.
[00128] Маяковый кадр, кадр ответа проверки, кадр ответа присоединения или другой кадр управления несет параметр маякового кадра. Например, параметр маякового кадра включает в себя интервал маякового кадра, и интервал маякового кадра каждой линии связи может переноситься в поле информации о линии связи, соответствующем каждой линии связи в элементе множества линий связи. Элемент множества линий в данном документе включает в себя одно или более из следующих полей: многозвенное управляющее поле, общее поле и одно или более полей информации о линии связи. Дополнительные сведения об этих полях см. в описании стандарта 802.11be Draft 0.4. Когда AP в устройстве со множеством линий связи AP отправляет маяковый кадр, маяковый кадр, кадр ответа проверки, кадр ответа присоединения или другой кадр управления дополнительно несет параметр маякового кадра, отправленного одной или более другими точками доступа в одно и то же устройство со множеством линий связи, например, интервал маяковых кадров. В необязательном порядке, одна или более других AP могут быть набором потенциально подходящих AP первичной линии связи, указанным устройством со множеством линий связи AP. Устройство со множеством линий связи STA, может выбрать одну или более линий связи из набора потенциально подходящих AP первичной линии связи в качестве первичных линий связи.
[00129] В необязательном порядке в варианте 2 реализации S720 включает в себя следующее: Первое устройство со множеством линий связи принимает маяковый кадр по по меньшей мере одной из множества линий связи в интервале второго временного интервала.
[00130] В качестве альтернативы, множество станций (а именно, все станции, функционирующие на множестве линий связи) в первом устройстве со множеством линий связи могут принимать маяковый кадр на каждой из множества линий связи, а именно, по всем из множества линий связи, в интервале второго временного интервала. Альтернативно, некоторые станции (а именно, станции, функционирующие на некоторых из множества линий связи) в первом устройстве со множеством линий связи могут принимать маяковый кадр на некоторых из множества линий связи в интервале второго временного интервала.
[00131] В этом варианте осуществления настоящей заявки, если значение интервала прослушивания (например, первый временной интервал или второй временной интервал) равно 0, ни одна станция в устройстве со множеством линий связи STA не переходит в режим пониженного энергопотребления, то есть станция всегда находится в активизированном состоянии. В этом варианте осуществления настоящей заявки, если первая информация продолжает использовать поле интервала прослушивания, поле интервала прослушивания состоит из двух байтов, а период маякового кадра используется в качестве базовой единицы. Для устройства со множеством линий связи AP устройство со множеством линий связи AP управляет, используя поле интервала прослушивания, переносимое в кадре запроса присоединения, отправленном STA в устройстве со множеством линий связи STA, временем существования службы кэширования STA со множеством линий связи. Устройство со множеством линий связи AP может дополнительно определять время существования службы кэширования устройства со множеством линий связи STA.
[00132] В этом варианте осуществления настоящей заявки STA в режиме энергосбережения в устройстве со множеством линий связи STA периодически активизируется и принимает маяковый кадр на основе параметра интервала прослушивания и параметра ReceiveDTIMs. Маяковый кадр включает в себя специальный класс маяковых кадров DTIM, которые также периодически передаются точкой доступа. Интервал маяковых кадров DTIM является целым числом, кратным интервалу маякового кадра. Если ReceiveDTIMs равно true, STA активизируется и принимает все маяковые кадры DTIM. Если ReceiveDTIMs имеет значение false, STA не требуется активизироваться для приема каждого маякового кадра DTIM. STA получает посредством приема маякового кадра важную информацию о параметрах BSS, широковещательно передаваемую посредством AP, например, TIM. TIM используется для указания того, имеет ли точка доступа услугу нисходящей линии связи для множества станций. Если активированная STA обнаруживает, что элемент TIM в маяковом кадре, отправленном AP, включает в себя указание на то, что AP имеет услугу передачи данных по нисходящей линии связи для STA, STA отправляет кадр опроса энергосбережения (PS-poll) в AP, чтобы уведомить AP о том, что STA находится в активном состоянии. В этом случае AP может отправить услугу передачи данных по нисходящей линии связи в STA. STA в режиме энергосбережения должна активизироваться достаточно рано, чтобы время приема первого маякового кадра попало в интервал прослушивания, начинающийся со времени передачи предыдущего маякового кадра. STA узнает указание услуги нисходящей линии связи, приняв маяковый кадр, а затем уведомляет AP о том, что STA находится в активном состоянии, посредством кадра с опросом об энергосбережении, чтобы помочь AP завершить передачу услуги нисходящей линии связи.
[00133] Второе устройство со множеством линий связи отправляет маяковый кадр на основе первой информации. Для второго устройства со множеством линий связи, после получения первой информации, второе устройство со множеством линий связи может управлять службой кэширования первого устройства со множеством линий связи на основе первой информации, чтобы реализовать эффективное управление службой кэширования нисходящей линии связи устройства со множеством линий связи.
[00134] В необязательном порядке, после получения первой информации второе устройство со множеством линий связи может дополнительно определить продолжительность существования службы кэширования первого устройства со множеством линий связи на основе первой информации.
[00135] В необязательном порядке, когда время, в течение которого второе устройство со множеством линий связи кэширует услугу первого устройства со множеством линий связи, меньше времени, указанного первой информацией, второе устройство со множеством линий связи обходится без отмены службы кэширования первого устройства со множеством линий связи. В необязательном порядке, когда время, в течение которого второе устройство со множеством линий связи кэширует услугу первого устройства со множеством линий связи, больше или равно времени, указанному первой информацией, второе устройство со множеством линий связи отменяет службу кэширования первого устройства со множеством линий связи. В другом случае, в необязательном порядке, когда время, в течение которого второе устройство со множеством линий связи кэширует услугу первого устройства со множеством линий связи, превышает время, указанное первой информацией, второе устройство со множеством линий связи отменяет службу кэширования первого устройство со множеством линий связи.
[00136] Можно понять, что вышеизложенное условие для определения того, следует ли отменять службу кэширования, является просто примером и не составляет ограничения для этого варианта осуществления настоящей заявки.
[00137] В данном документе время, указанное первой информацией, является обзор интервала прослушивания, определенного в вариантах осуществления настоящей заявки (например, для способа определения интервала прослушивания см. вышеприведенную реализацию 1 или реализацию 2, показанную на Фиг.7, и конкретные детали повторно не описываются или интервал прослушивания определяется в следующем способе 900).
[00138] Кроме того, можно понимать, что случай, в котором «время кэширования услуги равно времени, указанному первой информацией», и случай, в котором «время кэширования услуги больше, чем время, указанное первой информацией классифицируются в одну категорию для описания, но это не является ограничением данного варианта осуществления настоящей заявки. На самом деле, случай, когда «время кэширования услуги равно времени, указанному первой информацией», и случай, когда «время кэширования услуги меньше времени, указанного первой информацией», могут быть альтернативными. относят к одной категории. Другими словами, «когда время, в течение которого второе устройство со множеством линий связи кэширует услугу первого устройства со множеством линий связи, меньше или равно времени, указанному первой информацией, второе устройство со множеством линий связи обходится без отмены службы кэширования». первого устройства со множеством линий связи».
[00139] Например, устройство со множеством линий связи AP использует функцию возраста, чтобы определить, следует ли отменить службу кэширования. Функция возраста может быть определена на основе первой информации. Например, функция возраста определяется на основе параметра интервала прослушивания (например, первого временного интервала или второго временного интервала), переносимого в кадре запроса присоединения или кадре запроса повторного присоединения STA в устройстве со множеством линий связи STA. AP может определять на основе первого временного интервала или второго временного интервала время существования для кэширования услуги данных каждой STA в устройстве со множеством линий связи STA, тем самым облегчая управление пространством буфера данных.
[00140] Настоящая заявка дополнительно предоставляет другой способ связи. Первый кадр несет множество фрагментов второй информации, так что второе устройство со множеством линий связи эффективно управляет службой кэширования каждой станции в первом устройстве со множеством линий связи.
[00141] Фиг.9 является блок-схемой способа 900 связи в соответствии с другим вариантом осуществления настоящей заявки. Как показано на ФИГ.9, способ 900 включает в себя следующие этапы.
[00142] S910: Первая станция в первом устройстве со множеством линий связи отправляет первый кадр второму устройству со множеством линий связи, причем первый кадр включает в себя множество фрагментов второй информации, и каждый из множества фрагментов второй информации используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Соответственно второе устройство со множеством линий связи принимает первый кадр. В частности, второе устройство со множеством линий связи принимает первый кадр по линии связи, на которой функционирует первая станция.
[00143] В одном варианте реализации множество фрагментов второй информации используется для указания соответствующих частот, на которых множество станций в первом устройстве со множеством линий связи принимают маяковые кадры.
[00144] Для соответственных описаний первого кадра обратитесь к предшествующим описаниям. Подробности в данном документе повторно не приводятся. Соответствующие описания первой станции см. в предшествующих описаниях. Подробности в данном документе повторно не приводятся. Для родственных описаний первого устройства со множеством линий связи и второго устройства со множеством линий связи обратитесь к предшествующим описаниям. Подробности в данном документе повторно не приводятся.
[00145] В данном документе количество множества фрагментов второй информации такое же, как количество множества станций в первом устройстве со множеством линий связи.
[00146] В необязательном порядке, вторая информация может использовать вновь добавленное поле или может продолжать использовать существующее поле. Это не ограничено. В одном случае вторая информация продолжает использовать существующее поле, и существующее поле переопределяется. Например, станция в устройстве со множеством линий связи переносит поле интервала прослушивания (интервал прослушивания) в кадре запроса присоединения или кадре запроса повторного присоединения, а вторая информация может продолжать использовать поле интервала прослушивания в кадре запроса присоединения. или кадр запроса повторного присоединения. Интервал прослушивания используется для указания частоты, с которой первая станция в режиме энергосбережения принимает маяковый кадр, а интервал прослушивания является единицей интервала маяковых кадров на линии связи, на которой функционирует первая станция. Например, первая станция может дополнительно нести множество полей интервала прослушивания в кадре запроса присоединения, чтобы уведомить второе устройство со множеством линий связи о соответствующих частотах, на которых функционирует множество станций в режиме энергосбережения, отличных от первой станции в режиме энергосбережения. первое устройство со множеством линий связи принимает маяковые кадры. Множество полей интервала прослушивания выражено в единицах интервалов маяковых кадров на линиях связи, на которых функционирует множество станций в режиме энергосбережения, отличных от первой станции в первом устройстве со множеством линий связи. Факультативно, кадр запроса присоединения или кадр запроса повторного присоединения дополнительно включает в себя поле для указания количества интервалов прослушивания или идентификаторов связи. В другом случае вторая информация может использовать вновь добавленное поле, и первая станция может нести множество полей интервала прослушивания в кадре запроса присоединения или кадре запроса повторного присоединения, чтобы уведомить второе устройство со множеством линий связи о соответствующих частотах, при этом множество станций в режиме энергосбережения в первом устройстве со множеством линий связи принимают маяковые кадры. Множество полей интервала прослушивания выражено в единицах интервалов маяковых кадров на линиях связи, на которых функционирует множество станций в режиме энергосбережения, отличных от первой станции в первом устройстве со множеством линий связи. В необязательном порядке, кадр запроса присоединения или кадр запроса повторного присоединения дополнительно включает в себя поле для указания количества интервалов прослушивания или идентификаторов линий связи. Вышеприведенное описание описывается с использованием станции (станций) в режиме энергосбережения в качестве примера. В необязательном порядке, станция(и) в режиме энергосбережения может быть непосредственно названа(ы) станцией(ями). Это специально не ограничено.
[00147] В необязательном порядке, первый кадр дополнительно включает в себя идентификаторы линий связи множества станций, причем каждый идентификатор линии связи соответствует одному фрагменту второй информации, и идентификатор линии связи используется для идентификации станции в первом устройстве со множеством линий связи. Идентификатор линии связи может идентифицировать (или представлять) станцию, которая функционирует на одной линии связи в первом устройстве со множеством линий связи, или может идентифицировать (или представлять) линию связи, на которой функционирует станция. В необязательном порядке, перед осуществлением связи первое устройство со множеством линий связи и второе устройство со множеством линий связи могут сначала согласовать или установить связь друг с другом о соответствии между идентификатором линии связи и линией связи или станцией на линии связи, или устройство со множеством линий связи AP указывает соответствие между идентификатором линии связи и линией связи или станцией на линии связи через широковещательный кадр управления (например, маяковый (маяковый) кадр). В данном документе нет необходимости передавать большое количество сигнальной информации, чтобы указать линию связи или станцию на линии связи, и можно переносить идентификатор линии связи, тем самым уменьшая служебные данные сигнализации и повышая эффективность передачи. Описание идентификатора линии связи см. в предыдущих описаниях. Подробности в данном документе повторно не приводятся.
[00148] S920: Первое устройство со множеством линий связи принимает маяковый кадр на основе множества фрагментов второй информации.
[00149] В этом варианте осуществления настоящей заявки первое устройство со множеством линий связи отправляет множество фрагментов второй информации (множество интервалов прослушивания) второму устройству со множеством линий связи, так что второе устройство со множеством линий связи эффективно управляет службой кэширования каждой станции в устройстве со множеством линий связи STA.
[00150] В данном документе способ, которым второе устройство со множеством линий связи управляет службой кэширования, подобен описанному выше. Например, устройство со множеством линий связи AP определяет на основе функции возраста, следует ли отменять службу кэширования в устройстве со множеством линий связи STA. Функция возраста определяется множеством полей интервала прослушивания.
[00151] Можно понять, что в вариантах осуществления настоящей заявки количество байтов длины поля интервала прослушивания не ограничено жестко. Например, длина одного или более интервалов прослушивания в этом варианте осуществления настоящей заявки может составлять два байта или может быть байтами другой длины, например, 3, 4 или 5 байтов. Фиг.10 показывает схематическую диаграмму поля интервала прослушивания. Как показано на Фиг.10, интервал прослушивания занимает два байта.
[00152] Интервал прослушивания поддерживает продолжительность прослушивания с максимальной длиной (216-1) единичных интервалов. Единичный интервал является интервалом маякового кадра для маяковых кадров на линии связи, на которой функционирует первая станция (вариант 1 реализации, показанный на Фиг.7 выше), или наибольшее значение или наименьшее значение из множества интервалов маяковых кадров для маяковых кадров на множестве линий связи (вариант 2 реализации, показанный на Фиг.7 выше). Альтернативно, единичный интервал является интервалом маякового кадра для маяковых кадров на одной линии связи, соответствующий длине единичного интервала каждого из множества интервалов прослушивания (способ, показанный на Фиг.9 выше). Для поддержки более длительного времени режима энергосбережения настоящая заявка предлагает переопределить интервал прослушивания. Как показано на Фиг.11, интервал прослушивания включает в себя 14-битовый ненормированный интервал и 2-битовый унифицированный коэффициент нормирования.
[00153] Продолжительность интервала прослушивания равна Ненормированный интервал * Коэффициент нормирования * Длина единичного интервала, причем «*» является операцией умножения, а значения коэффициента нормирования показаны в табл. 1.
Таблица 1
[00154] В табл. 1 коэффициенты нормирования, соответствующие разным унифицированным коэффициентам нормирования, имеют разные значения.
[00155] Единица интервала прослушивания, упомянутая в этом варианте осуществления настоящей заявки, относится к интервалу маякового кадра (в единице интервала маякового кадра или в единице наибольшего значения или наименьшего значения из множества интервалов маякового кадра), но не ограничивается этим. Единица интервала прослушивания, упомянутая в этом варианте осуществления настоящей заявки, также может быть связана с интервалом передачи других заданных кадров управления широковещательной передачей. Например, интервал прослушивания, упомянутый в этом варианте осуществления настоящей заявки, находится в единице интервала передачи кадров управления, широковещательно передаваемой по первичной линии связи, в единице наибольшего значения или наименьшего значения во множестве интервалов передачи кадров управления, широковещательно передаваемых по множеству линий связи или в единице интервала передачи кадров управления, широковещательно передаваемых по линии связи, идентифицированной полем идентификатора линии связи.
[00156] Смысл интервала прослушивания, упомянутого в этом варианте осуществления настоящей заявки, состоит в том, чтобы указать частоту, с которой станция в режиме энергосбережения в устройстве со множеством линий связи STA принимает маяковый кадр, но не ограничивается этим. Интервал прослушивания, упомянутый в этом варианте осуществления настоящей заявки, дополнительно включает в себя другое значение. Для станции, находящейся в особом режиме энергосбережения, например, в режиме не карты указания трафика (Non-traffic indication map (Non-TIM)), в устройстве со множеством линий связи STA, станции не нужно периодически активизироваться для приема маякового кадра. В этом случае интервал прослушивания используется для указания интервала, в который станция в STA со множеством линий связи отправляет по меньшей мере один кадр в присоединенную AP. Кадр может использоваться для уведомления присоединенного устройства со множеством линий связи AP о том, что станция в устройстве со множеством линий связи STA находится в активном состоянии (кадр аналогичен кадру опроса PS), так что присоединенное устройство со множеством линий связи AP может отправить услугу нисходящей линии связи в устройство со множеством линий связи STA. В данном документе может быть один интервал прослушивания, который применяется к устройству со множеством линий связи STA. Конкретный способ одного интервала прослушивания см. в варианте 1 реализации или варианте 2 реализации, показанном на Фиг.7 выше. Подробности повторно не приводятся. В данном документе может быть множество интервалов прослушивания, которые применяются к множеству станций в устройстве со множеством линий связи STA. Для конкретного способа множества интервалов прослушивания обратитесь к реализации, показанной на Фиг.9 выше. Подробности повторно не приводятся.
[00157] Способ, упомянутый в этом варианте осуществления настоящей заявки, дополнительно применим к устройству со множеством линий связи AP для управления службой кэширования станции в режиме пониженного энергопотребления управления беспроводной сетью (wireless network management (WNM)) в устройстве со множеством линий связи STA. Станция в режиме пониженного энергопотребления WNM не нуждается в периодической активации для приема каждого маякового кадра DTIM. Далее описывается особый способ, которым устройство со множеством линий связи AP управляет службой кэширования станции в режиме пониженного энергопотребления WNM. Следующим образом поле интервала пониженного энергопотребления WNM может быть аналогично полю интервала ожидания в предшествующем описании, то есть вышеприведенный вариант осуществления поля интервала ожидания также применим к полю интервала пониженного энергопотребления WNM.
[00158] Способ 1: Одна или более станций в устройстве со множеством линий связи STA соответственно взаимодействуют с одной или более точками доступа (AP) в устройстве со множеством линий связи AP через кадр запроса пониженного энергопотребления WNM и кадр ответа пониженного энергопотребления WNM, так что одна или более станций в устройстве со множеством линий связи STA устройство отдельно переходит в режим пониженного энергопотребления WNM.
[00159] В частности, станция в устройстве со множеством линий связи STA отправляет кадр запроса пониженного энергопотребления WNM в AP в устройстве со множеством линий связи AP, причем кадр запроса пониженного энергопотребления WNM несет элемент режима пониженного энергопотребления WNM, и элемент режима пониженного энергопотребления WNM включает в себя поле идентификатора элемента, поле длины, поле типа действия, поле состояния ответа режима пониженного энергопотребления WNM и поле интервала пониженного энергопотребления WNM. На Фиг.12 показана примерная схема элемента режима пониженного энергопотребления WNM. Как показано на Фиг.12, элемент режима пониженного энергопотребления WNM включает в себя поле идентификатора элемента, поле длины, поле типа действия, поле состояния ответа режима пониженного энергопотребления WNM и поле интервала пониженного энергопотребления WNM. Поле интервала пониженного энергопотребления WNM в элементе режима пониженного энергопотребления WNM используется для указания интервала, в который станция в состоянии пониженного энергопотребления WNM в устройстве со множеством линий связи STA принимает маяковый кадр, а единицей интервала пониженного энергопотребления WNM является интервал маякового кадра DTIM. Поле интервала пониженного энергопотребления WNM со значением 0 указывает, что станция в состоянии пониженного энергопотребления WNM в устройстве со множеством линий связи STA не активизируется ни в какой заданный интервал.
[00160] Способ 2: Одна станция в устройстве со множеством линий связи STA взаимодействует с одной точкой доступа в устройстве со множеством линий связи AP через кадр запроса пониженного энергопотребления WNM и кадр ответа пониженного энергопотребления WNM, так что некоторые или все станции в устройстве со множеством линий связи STA входят в режим пониженного энергопотребления WNM.
[00161] В частности, станция в устройстве со множеством линий связи STA отправляет кадр запроса пониженного энергопотребления WNM в AP в устройстве со множеством линий связи AP, причем кадр запроса пониженного энергопотребления WNM несет элемент режима пониженного энергопотребления WNM, а элемент режима пониженного энергопотребления WNM включает в себя поле идентификатора элемента, поле длины, поле типа действия, поле состояния ответа режима пониженного энергопотребления WNM и поле интервала пониженного энергопотребления WNM. За элементом режима пониженного энергопотребления WNM обратитесь к Фиг.12. Поле интервала пониженного энергопотребления WNM используется для указания интервала, в который станция в состоянии пониженного энергопотребления WNM в устройстве со множеством линий связи STA принимает маяковый кадр, а единицей интервала пониженного энергопотребления WNM является интервал маякового кадра DTIM. Поле интервала пониженного энергопотребления WNM со значением 0 указывает, что станция в состоянии пониженного энергопотребления WNM в устройстве со множеством линий связи STA не активизируется ни в какой заданный интервал.
[00162] В Способе 2 может быть один интервал пониженного энергопотребления WNM, который применяется к устройству со множеством линий связи STA. Конкретный способ аналогичен варианту 1 реализации или варианту 2 реализации, показанным на Фиг.7 выше, за исключением того, что интервал прослушивания заменен интервалом пониженного энергопотребления WNM, и то, что единица интервала прослушивания связана с интервалом маякового кадра, заменено на то, что единица интервала пониженного энергопотребления WNM связана с интервалом маякового кадра DTIM. Другие конкретные детали в данном документе не описываются.
[00163] В Способе 2 может быть множество интервалов пониженного энергопотребления WNM, которые применяются к множеству станций в устройстве со множеством линий связи станции. Конкретный способ аналогичен варианту реализации, показанному на Фиг.9, за исключением того, что интервал прослушивания заменяется интервалом пониженного энергопотребления WNM, и то, что единица измерения интервала прослушивания, связанная с интервалом маякового кадра, заменяется на то, что единица интервала пониженного энергопотребления WNM связана с интервалом маякового кадра DTIM. Например, интервал пониженного энергопотребления WNM находится в единице интервала маякового кадра DTIM на первичной линии связи, в единице наибольшего значения или наименьшего значения во множестве интервалов маякового кадра DTIM на множестве линий связи или в единице интервала маяковых кадров DTIM на линии связи, идентифицированной полем идентификатора линии связи. Другие конкретные подробности в данном документе не описываются, например, элемент пониженного энергопотребления WNM включает в себя множество интервалов пониженного энергопотребления WNM и множество идентификаторов линии связи, и каждый интервал пониженного энергопотребления WNM соответствует одному идентификатору связи, который используется для указания интервала пониженного энергопотребления WNM станции, соответствующей идентификатору линии связи. В необязательном порядке, элемент пониженного энергопотребления WNM дополнительно включает в себя поле для указания количества полей интервалов пониженного энергопотребления WNM или полей идентификаторов линий связи. В необязательном порядке, к типу действия добавляются «Устройство со множеством линий связи переходит в режим пониженного энергопотребления WNM» и «Устройство со множеством линий связи выходит из режима пониженного энергопотребления WNM», чтобы отличать их от существующих «Войти в режим пониженного энергопотребления WNM» и «Выйти из режима пониженного энергопотребления WNM».
[00164] Можно понимать, что в некоторых сценариях некоторые необязательные признаки в вариантах осуществления настоящей заявки могут быть независимо реализованы без зависимости от другого признака, например решения, на котором в настоящее время основаны необязательные признаки, для решения соответствующей технической проблемы и достижения соответствующий эффект. Кроме того, в некоторых сценариях дополнительные функции объединяются с другими функциями в зависимости от требований. Соответственно, устройство, предусмотренное в вариантах осуществления настоящей заявки, также может соответствующим образом реализовывать эти признаки или функции. Подробности в данном документе не описаны.
[00165] Кроме того, следует понимать, что решения в вариантах осуществления настоящей заявки могут быть соответствующим образом объединены для использования, а пояснения или описания терминов в вариантах осуществления могут быть взаимными ссылками или пояснениями в вариантах осуществления. Это не ограничено.
[00166] Кроме того, следует понимать, что порядковые номера вышеупомянутых процессов не означают последовательности выполнения в различных вариантах осуществления настоящей заявки. Последовательности выполнения процессов должны определяться исходя из функций и внутренней логики процессов. Числа или порядковые номера в вышеизложенных процессах используются просто для различения для простоты описания и не должны налагать каких-либо ограничений на процесс реализации вариантов осуществления настоящей заявки.
[00167] В соответствии со способами, предусмотренными в предыдущих вариантах осуществления способа, вариант осуществления настоящей заявки дополнительно предоставляет соответствующее устройство. Устройство включает в себя соответствующий модуль, выполненный с возможностью выполнения вышеупомянутых вариантов осуществления. Модуль может быть программным, аппаратным или комбинацией программного и аппаратного обеспечения. Можно понять, что технические признаки, описанные в вариантах осуществления способа, также применимы к следующим вариантам осуществления устройства.
[00168] Фиг.13 является принципиальной блок-схемой устройства 1000 связи в соответствии с вариантом осуществления настоящей заявки. Как показано на Фиг.13, устройство связи включает в себя блок 1010 отправки. В необязательном порядке устройство связи может дополнительно включать в себя блок 1020 приема и блок 1030 обработки.
[00169] В возможном варианте осуществления устройство 1000 связи может соответствовать первому устройству со множеством линий связи в вышеупомянутых вариантах осуществления способа, например, может быть MLD или микросхемой, расположенной в MLD.
[00170] В варианте осуществления блок 1010 отправки выполнен с возможностью отправки первой информации второму устройству со множеством линий связи, причем первая информация используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Блок 1020 приема выполнен с возможностью приема маякового кадра на основе первой информации.
[00171] В необязательном порядке первая станция является станцией, которая находится в первом устройстве со множеством линий связи и которая используется для установления запроса присоединения.
[00172] В возможном варианте реализации первая информация указывает первый временной интервал, в котором вторая станция, функционирующая на первой линии связи в первом устройстве со множеством линий связи, принимает маяковый кадр, а единицей первого временного интервала является интервал маяковых кадров на первой линии связи.
[00173] В необязательном порядке, первая станция такая же, как вторая станция, или отличается от нее.
[00174] В необязательном порядке то, что блок 1020 приема выполнен с возможностью приема маякового кадра на основе первой информации, включает в себя: прием маякового кадра на первой линии связи в интервале первого временного интервала.
[00175] В другом возможном варианте реализации первая информация указывает второй временной интервал, в котором множество станций, функционирующих на множестве линий связи в первом устройстве со множеством линий связи, принимают маяковый кадр, и второй временной интервал относится ко множеству интервалов маяковых кадров, в которых второе устройство со множеством линий связи отправляет маяковый кадр по множеству линий связи, причем каждый интервал маякового кадра является интервалом, в котором станция во втором устройстве со множеством линий связи отправляет маяковый кадр по линии связи.
[00176] В необязательном порядке единицей второго временного интервала является наибольший временной интервал из множества интервалов маяковых кадров, в которые второе устройство со множеством линий связи отправляет маяковый кадр по множеству линий связи, или наименьший временной интервал из множества интервалов маяковых кадров.
[00177] В необязательном порядке то, что блок 1020 приема принимает маяковый кадр на основе первой информации, включает в себя: прием маякового кадра по по меньшей мере одной из множества линий связи в интервале второго временного интервала.
[00178] То, что блок 1010 отправки выполнен с возможностью отправки первой информации во второе устройство со множеством линий связи, включает в себя: отправку первого кадра во второе устройство со множеством линий связи, причем первый кадр несет первую информацию. Первый кадр может быть кадром управления, например, первый кадр является кадром запроса присоединения или кадром запроса повторного присоединения.
[00179] Альтернативно, в другом варианте осуществления блок 1010 отправки выполнен с возможностью отправки первого кадра во второе устройство со множеством линий связи, причем первый кадр включает в себя множество фрагментов второй информации, и каждый из множества фрагментов второй информации используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Блок 1020 приема выполнен с возможностью приема маякового кадра на основе множества фрагментов второй информации.
[00180] В необязательном порядке, первый кадр дополнительно включает в себя идентификаторы линий связи множества станций, каждый идентификатор линии связи соответствует одному фрагменту второй информации, и идентификатор линии связи используется для идентификации станции в первом устройстве со множеством линий связи.
[00181] Первый кадр может быть кадром управления, например, первый кадр является кадром запроса присоединения или кадром запроса повторного присоединения.
[00182] В частности, устройство 1000 связи может соответствовать первому устройству со множеством линий связи в способе 700 или способе 900 в вариантах осуществления настоящей заявки, и устройство 1000 связи может включать в себя блок, выполненный с возможностью выполнения способа, выполняемого первым устройством со множеством линий связи в способе 700 на Фиг.7 или способе 900 на Фиг.9. Кроме того, каждый блок в устройстве 1000 связи и вышеупомянутые другие операции или функции соответственно используются для реализации соответствующих процедур первого устройства со множеством линий связи в способе 700 на Фиг.7 или способ 900 на Фиг.9.
[00183] Кроме того, следует понимать, что, когда устройство 1000 связи является устройством связи, показанное на Фиг.14, блок 1010 отправки в устройстве 1000 связи может соответствовать интерфейсу связи, показанному на Фиг.14, блок 1020 приема может соответствовать интерфейсу связи, показанному на Фиг.14, а процессор 1030 в устройстве 1000 связи может соответствовать процессору, показанному на Фиг.14.
[00184] В одном варианте осуществления блок 1020 приема выполнен с возможностью приема первой информации от первого устройства со множеством линий связи, причем первая информация используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Блок 1010 отправки выполнен с возможностью отправки маякового кадра на основе первой информации.
[00185] В необязательном порядке блок 1030 обработки выполнен с возможностью определения на основе первой информации времени существования услуги первого устройства со множеством линий связи.
[00186] В необязательном порядке, блок 1030 обработки дополнительно выполнен с возможностью: когда время, в течение которого второе устройство со множеством линий связи кэширует услугу первого устройства со множеством линий связи, меньше времени, указанного первой информацией, обходятся без отмены кэш-услуги первого устройства со множеством линий связи.
[00187] В необязательном порядке, блок 1030 обработки дополнительно выполнен с возможностью того, чтобы: когда время, в течение которого второе устройство со множеством линий связи кэширует услугу первого устройства со множеством линий связи, превышает время, указанное первой информацией, отменять службу кэширования первого устройства со множеством линий связи.
[00188] В необязательном порядке то, что блок 1020 приема выполнен с возможностью приема первой информации от первого устройства со множеством линий связи, включает в себя: прием первого кадра от первого устройства со множеством линий связи, причем первый кадр несет первую информацию. Первый кадр может быть кадром управления, например, первый кадр является кадром запроса присоединения или кадром запроса повторного присоединения.
[00189] Альтернативно, в другом варианте осуществления блок 1020 приема выполнен с возможностью приема вторым устройством со множеством линий связи первого кадра, причем первый кадр включает в себя множество фрагментов второй информации, и каждый из множества фрагментов второй информации используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр. Затем второе устройство со множеством линий связи отправляет маяковый кадр на основе множества фрагментов второй информации.
[00190] В необязательном порядке, первый кадр дополнительно включает в себя идентификаторы линий связи множества станций, каждый идентификатор линии связи соответствует одному фрагменту второй информации, и идентификатор линии связи используется для идентификации станции в первом устройстве со множеством линий связи. Первый кадр может быть кадром управления, например, первый кадр является кадром запроса присоединения или кадром запроса повторного присоединения.
[00191] Следует понимать, что конкретный процесс, в котором каждый блок выполняет вышеописанный соответствующий этап, был подробно описан в вышеупомянутых вариантах осуществления способа. Для краткости, подробности повторно в данном документе не приводятся.
[00192] Кроме того, следует понимать, что, когда устройство 1000 связи является устройством связи, показанным на Фиг.15, блок 1010 отправки в устройстве 1000 связи может соответствовать интерфейсу связи, показанному на Фиг.15 блок 1020 приема может соответствовать интерфейсу связи, показанному на Фиг.15, а процессор 1030 в устройстве 1000 связи может соответствовать процессору, показанному на Фиг.15.
[00193] В необязательном порядке, устройство 1000 связи дополнительно включает в себя блок хранения. Блок хранения может быть выполнен с возможностью хранения инструкций или данных. Блок обработки может вызывать инструкции или данные, хранящиеся в блоке хранения, для реализации соответствующей операции. Блок хранения может быть реализован посредством, по меньшей мере, одной памяти. Например, блок памяти может соответствовать памяти на Фиг.15.
[00194] Кроме того, следует понимать, что, когда устройство 1000 связи является микросхемой, расположенной в MLD, блок 1010 отправки в устройстве 1000 связи может быть схемой интерфейса вывода, а блок 1020 приема может быть схемой интерфейса ввода.
[00195] Разделение на модули в вариантах осуществления настоящей заявки является примером, является просто логическим разделением функций, и во время фактической реализации может быть другое разделение. Кроме того, функциональные модули в вариантах осуществления настоящей заявки могут быть интегрированы в один процессор, или каждый из модулей может физически существовать сам по себе, или два или более модулей могут быть интегрированы в один модуль. Интегрированный модуль может быть реализован в виде аппаратного обеспечения или может быть реализован в виде функционального модуля программного обеспечения.
[00196] Фиг.14 является схематическим представлением структуры устройства 1400 связи в соответствии с вариантом осуществления настоящей заявки. Устройство 1400 связи выполнено с возможностью реализации функций первого устройства со множеством линий связи в вышеупомянутых способах. Устройство может быть первым устройством со множеством линий связи или может быть устройством, которое можно использовать для согласования с первым устройством со множеством линий связи. Например, устройство может быть установлено в первом устройстве со множеством линий связи. Устройство может представлять собой систему микросхем. В вариантах осуществления настоящей заявки система микросхем может включать в себя микросхему или может включать в себя микросхему и другой дискретный компонент. Устройство 1400 включает в себя по меньшей мере один процессор 1420, выполненный с возможностью реализации функций первого устройства со множеством линий связи в способах, предусмотренных в вариантах осуществления настоящей заявки.
[00197] Например, процессор 1420 может отправлять первую информацию второму устройству со множеством линий связи через интерфейс связи, причем первая информация используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр; и принимать маяковый кадр через интерфейс связи.
[00198] Например, процессор 1420 может отправить первый кадр во второе устройство со множеством линий связи через интерфейс связи, причем первый кадр включает в себя множество фрагментов второй информации, и каждый фрагмент второй информации используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр; и принять маяковый кадр через интерфейс связи.
[00199] Устройство 1400 может дополнительно включать в себя по меньшей мере одну память 1430, приспособленную для хранения программных инструкций и/или данных. Память 1430 соединена с процессором 1420. Связь в вариантах осуществления настоящей заявки представляет собой непрямую связь или коммуникационное соединение между устройствами, блоками или модулями для обмена информацией между устройствами, блоками или модулями и может иметь электрическую, механическую или другие формы. Процессор 1420 может функционировать совместно с памятью 1430. Процессор 1420 может выполнять программные инструкции, хранящиеся в памяти 1430. В процессор может быть включена по меньшей мере одна из по меньшей мере одной памяти.
[00200] Устройство 1400 может дополнительно включать в себя интерфейс 1410 связи, выполненный с возможностью связи с другим устройством через среду передачи, чтобы устройство в устройстве 1400 могло осуществлять связь с другим устройством. В этом варианте осуществления настоящей заявки коммуникационный интерфейс может быть приемопередатчиком, интерфейсом, шиной, схемой, выводом или устройством, которое может выполнять функцию приемопередатчика. Например, другое устройство может быть вторым устройством со множеством линий связи. Процессор 1420 отправляет и принимает данные через интерфейс 1410 связи и выполнен с возможностью реализации способа, выполняемого первым устройством со множеством линий связи в варианте осуществления, соответствующем Фиг.7 или Фиг.9.
[00201] В этом варианте осуществления настоящей заявки конкретная среда соединения между интерфейсом 1410 связи, процессором 1420 и памятью 1430 не ограничена. В этом варианте осуществления настоящей заявки на Фиг.14, память 1430, процессор 1420 и интерфейс 1410 связи соединены через шину 1440. Шина представлена толстой линией на Фиг.14. Способ соединения между другими компонентами является просто примером для описания и не ограничивается им. Шину можно разделить на адресную шину, шину данных, шину управления и подобное. Для простоты представления используется только одна толстая линия для представления шины на Фиг.14, но это не означает, что есть только одна шина или только один тип шины.
[00202] Следует понимать, что устройство связи, показанное на Фиг.14, может реализовать способ, выполняемый первым устройством со множеством линий связи в этом варианте осуществления настоящей заявки, например, процессы, относящиеся к первому устройству со множеством линий связи, в варианте осуществления способа, показанном на Фиг.7 или Фиг.9. Операции и/или функции модулей в устройстве связи соответственно используются для реализации соответствующих процедур в вышеупомянутых вариантах осуществления способа. Подробности см. в описаниях вышеприведенных вариантов осуществления способа. Чтобы избежать повторения, подробное описание в данном документе опущено.
[00203] Следует понимать, что устройство связи, показанное на Фиг.14 является просто возможную архитектуру первого устройства со множеством линий связи и не должна налагать каких-либо ограничений на настоящая заявка.
[00204] Фиг.15 является схематическим представлением структуры устройства 1500 связи в соответствии с вариантом осуществления настоящей заявки. Устройство 1500 связи выполнено с возможностью реализации функций второго устройства со множеством линий связи в вышеупомянутых способах. Устройство может быть вторым устройством со множеством линий связи или может быть устройством, которое можно использовать для согласования со вторым устройством со множеством линий связи. Например, устройство может быть установлено во втором устройстве со множеством линий связи. Устройство может представлять собой систему микросхем. В вариантах осуществления настоящей заявки система микросхем может включать в себя микросхему или может включать в себя микросхему и другой дискретный компонент. Устройство 1500 включает в себя по меньшей мере один процессор 1520, выполненный с возможностью реализации функций второго устройства со множеством линий связи в способах, предусмотренных в вариантах осуществления настоящей заявки.
[00205] Например, процессор 1520 может принимать первую информацию от первого устройства со множеством линий связи через интерфейс связи, причем первая информация используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр; и отправлять маяковый кадр.
[00206] Например, процессор 1520 может принимать первый кадр через интерфейс связи, причем первый кадр включает в себя множество фрагментов второй информации, и каждый фрагмент второй информации используется для указания частоты, с которой станция в режиме энергосбережения в первом устройстве со множеством линий связи принимает маяковый кадр; и отправлять маяковый кадр.
[00207] Устройство 1500 может дополнительно включать в себя по меньшей мере одну память 1530, приспособленную для хранения программных инструкций и/или данных. Память 1530 соединена с процессором 1520. Связь в вариантах осуществления настоящей заявки является непрямую связь или коммуникационное соединение между устройствами, блоками или модулями для обмена информацией между устройствами, блоками или модулями и может иметь электрическую, механическую или другие формы. Процессор 1520 может функционировать совместно с памятью 1530. Процессор 1520 может выполнять программные инструкции, хранящиеся в памяти 1530. В процессор может быть включена по меньшей мере одна из по меньшей мере одной памяти.
[00208] Устройство 1500 может дополнительно включать в себя интерфейс 1510 связи, выполненный с возможностью связи с другим устройством через среду передачи, чтобы устройство в устройстве 1500 могло осуществлять связь с другим устройством. В этом варианте осуществления настоящей заявки коммуникационный интерфейс может быть приемопередатчиком, интерфейсом, шиной, схемой, выводом или устройством, которое может выполнять функцию приемопередатчика. Например, другое устройство может быть вторым устройством со множеством линий связи. Процессор 1520 отправляет и принимает данные через интерфейс 1510 связи и выполнен с возможностью реализации способа, выполняемого вторым устройством со множеством линий связи в варианте осуществления, соответствующем Фиг.7 или Фиг.9.
[00209] В этом варианте осуществления настоящей заявки конкретная среда соединения между интерфейсом 1510 связи, процессором 1520 и памятью 1530 не ограничена. В этом варианте осуществления настоящей заявки на Фиг.15, память 1530, процессор 1520 и интерфейс 1510 связи соединены через шину 1540. Шина представлена толстой линией на Фиг.15. Способ соединения между другими компонентами описан просто в качестве примера и не ограничивается им. Шину можно разделить на адресную шину, шину данных, шину управления и подобное. Для простоты представления используется только одна толстая линия для представления шины на Фиг.15, но это не означает, что есть только одна шина или только один тип шины.
[00210] Следует понимать, что устройство связи, показанное на Фиг.15, может реализовать способ, выполняемый вторым устройством со множеством линий связи в этом варианте осуществления настоящей заявки, например процессы, относящиеся ко второму устройству со множеством линий связи в варианте осуществления способа, показанном на Фиг.7 или Фиг.9. Операции и/или функции модулей в устройстве связи соответственно используются для реализации соответствующих процедур в вышеупомянутых вариантах осуществления способа. Подробности см. в описаниях вышеприведенных вариантов осуществления способа. Чтобы избежать повторения, подробное описание в данном документе опущено.
[00211] Следует понимать, что устройство связи, показанное на Фиг.15 является просто возможную архитектуру второго устройства со множеством линий связи и не должна налагать каких-либо ограничений на настоящая заявка.
[00212] Дополнительно устройство связи в этом варианте осуществления настоящей заявки включает в себя, но не ограничивается этим, устройство точки доступа (AP), такое как сервер связи, маршрутизатор, коммутатор или сетевой мост, и устройство, не являющееся точкой доступа, такое как мобильный телефон, планшетный компьютер, ноутбук, смарт-часы или смарт-телевизор.
[00213] В соответствии со способами, представленными в вариантах осуществления настоящей заявки, настоящая заявка дополнительно предоставляет компьютерный программный продукт. Компьютерный программный продукт включает в себя компьютерный программный код. Когда код компьютерной программы запускается на компьютере, компьютер получает возможность выполнять способ в варианте осуществления, показанном на Фиг.7 или Фиг.9. В соответствии со способами, представленными в вариантах осуществления настоящей заявки, настоящая заявка дополнительно предоставляет машиночитаемый носитель.
[00214] В соответствии со способами, представленными в вариантах осуществления настоящей заявки, настоящая заявка дополнительно предоставляет машиночитаемый носитель. Машиночитаемый носитель хранит программный код. Когда программный код запускается на компьютере, компьютер получает возможность выполнять способ в варианте осуществления, показанном на Фиг.7 или Фиг.9.
[00215] Вариант осуществления настоящей заявки дополнительно обеспечивает устройство обработки, включающее в себя процессор и интерфейс. Процессор выполнен с возможностью выполнения способа связи в любом из вышеизложенных вариантов осуществления способа.
[00216] Специалисту в данной области техники может быть дополнительно понятно, что различные иллюстративные логические блоки (иллюстративный логический блок) и этапы (этапы), перечисленные в вариантах осуществления настоящей заявки, могут быть реализованы с использованием электронных аппаратных средств, компьютерного программного обеспечения или их комбинации. Реализуются ли функции с помощью аппаратного или программного обеспечения, зависит от конкретных приложений и требований к конструкции всей системы. Специалист в данной области техники может использовать различные способы для реализации описанных функций для каждого конкретного приложения, но не следует считать, что реализация выходит за рамки вариантов осуществления настоящей заявки.
[00217] Следует понимать, что процессор в вариантах осуществления настоящей заявки может быть микросхемой интегральной схемы и иметь возможность обработки сигналов. В процессе реализации этапы в вышеприведенных вариантах осуществления способа могут быть выполнены с использованием аппаратной интегральной логической схемы в процессоре или инструкций в форме программного обеспечения. Процессор может быть процессором общего назначения, цифровым сигнальным процессором (digital signal processor (DSP)), специализированной интегральной схемой (application specific integrated circuit (ASIC)), программируемой пользователем вентильной матрицей (field programmable gate array (FPGA)) или другим программируемым логическим устройством, дискретным вентилем, транзисторным логическим устройством, дискретным аппаратным компонентом, система на кристалле (system on chip (SoC)), центральным блоком управления (central processor unit (CPU)), сетевым процессором (network processor (NP)), схемой обработки цифровых сигналов (digital signal processor (DSP)), блоком микроконтроллера (micro controller unit (MCU)), программируемым контроллером (programmable logic device (PLD)) или другой интегральной микросхемой. Процессор может реализовывать или выполнять способы, этапы и логические блок-схемы, которые раскрыты в вариантах осуществления настоящей заявки. Процессор общего назначения может быть микропроцессором или процессором может быть любой обычный процессор и т.п. Этапы способов, раскрытых со ссылкой на варианты осуществления настоящей заявки, могут быть непосредственно выполнены и завершены процессором аппаратного декодирования или могут быть выполнены и завершены с использованием комбинации аппаратных и программных модулей в процессоре декодирования. Программный модуль может быть расположен на известном носителе данных, например, в оперативной памяти, флэш-памяти, постоянной памяти, программируемой постоянной памяти, электрически стираемой программируемой памяти или регистре. Носитель информации находится в памяти, а процессор считывает информацию из памяти и выполняет этапы предыдущих способов в сочетании с аппаратными средствами процессора.
[00218] Технологии, описанные в настоящей заявке, могут быть реализованы различными способами. Например, эти технологии могут быть реализованы с использованием аппаратного обеспечения, программного обеспечения или комбинации аппаратного и программного обеспечения. Для аппаратной реализации блок обработки, реализующий эти технологии на устройстве связи (например, базовой станции, терминале, сетевом объекте или микросхеме), может быть реализован в виде одного или нескольких процессоров общего назначения, DSP, цифровых процессоров. устройства обработки сигналов, ASIC, программируемые логические устройства, FPGA, другие программируемые логические устройства, дискретные вентили или транзисторная логика, дискретные аппаратные компоненты или любая их комбинация. Процессор общего назначения может быть микропроцессором. В необязательном порядке процессор общего назначения может альтернативно быть любым обычным процессором, контроллером, микроконтроллером или конечным автоматом. В качестве альтернативы процессор может быть реализован комбинацией вычислительных устройств, таких как цифровой сигнальный процессор и микропроцессор, множество микропроцессоров, один или более микропроцессоров с ядром цифрового сигнального процессора или любой другой подобной конфигурацией.
[00219] Можно понять, что память в вариантах осуществления настоящей заявки может быть энергозависимой (кратковременной) памятью или энергонезависимой (долговременной) памятью или может включать в себя как энергозависимую память, так и энергонезависимую память. Энергонезависимая память может быть постоянным запоминающим устройством (read-only memory (ROM)), программируемым постоянным запоминающим устройством (programmable ROM (PROM)), стираемым программируемым постоянным запоминающим устройством (erasable PROM (EPROM)), электрически стираемым программируемым постоянным запоминающим устройством (electrically EPROM (EEPROM)) или флэш-памятью. Энергонезависимая память может быть запоминающим устройством с произвольным доступом (random access memory (RAM)), и использоваться в качестве внешнего кэша. В качестве примера, но не ограничивающего описания, могут быть использованы многие формы RAM, например, статическое запоминающее устройство с произвольным доступом (static RAM (SRAM)), динамическое запоминающее устройство с произвольным доступом (dynamic RAM (DRAM)), синхронное динамическая оперативная память (синхронная DRAM, SDRAM), синхронная динамическое запоминающее устройство с произвольным доступом с удвоенной скоростью передачи данных (double data rate SDRAM (DDR SDRAM)), расширенное синхронное динамическое запоминающее устройство с произвольным доступом (enhanced SDRAM (ESDRAM)), динамическое запоминающее устройство с произвольным доступом с синхронной связью (synchlink DRAM (SLDRAM)), и прямое рамбусное запоминающее устройство с произвольным доступом (direct Rambus RAM (DR RAM)). Следует отметить, что память в системе и способе, описанных в этом описании, включает в себя, но не ограничивается ими, эти памяти и любую память другого надлежащего типа.
[00220] Все или некоторые из вышеизложенных вариантов осуществления могут быть реализованы с использованием программного обеспечения, аппаратных средств, микропрограммы или любой их комбинации. Когда программное обеспечение используется для реализации вариантов осуществления, все или некоторые из вариантов осуществления могут быть реализованы в виде компьютерного программного продукта. Компьютерный программный продукт включает в себя одну или более компьютерных инструкций. Когда компьютерные инструкции загружаются и выполняются на компьютере, процедуры или функции в соответствии с вариантами осуществления настоящей заявки полностью или частично генерируются. Компьютер может быть компьютером общего назначения, специализированным компьютером, компьютерной сетью или другим программируемым устройством. Компьютерные инструкции могут быть сохранены на машиночитаемом носителе данных или могут быть переданы с машиночитаемого носителя данных на другой машиночитаемый носитель данных. Например, компьютерные инструкции могут передаваться с веб-сайта, компьютера, сервера или центра обработки данных на другой веб-сайт, компьютер, сервер или центр обработки данных по проводному (например, коаксиальному кабелю, оптоволоконному кабелю или цифровой абонентской линии (digital subscriber line (DSL)) или беспроводным (например, инфракрасным, радио или микроволновым) способом. Машиночитаемый носитель может быть любым пригодным носителем, доступным для компьютера, или устройством хранения данных, таким как сервер или центр хранения и обработки данных, объединяющим один или более пригодных носителей. Используемый носитель может быть магнитным носителем (например, гибким диском, жестким диском или магнитной лентой), оптическим носителем (например, цифровым видеодиском высокой плотности (digital video disc (DVD))), полупроводниковым носителем (например, твердотельным накопителем (solid-state drive (SSD))) или тому подобным.
[00221] Следует понимать, что «вариант осуществления», упомянутый во всем описании, означает, что конкретные признаки, конструкции или характеристики, относящиеся к варианту осуществления, включены по меньшей мере в один вариант осуществления настоящей заявки. Следовательно, варианты осуществления во всей спецификации не обязательно являются одними и теми же вариантами осуществления. Кроме того, эти конкретные признаки, структуры или характеристики могут быть объединены в одном или нескольких вариантах осуществления любым надлежащим образом. Следует понимать, что порядковые номера вышеупомянутых процессов не означают последовательности выполнения в вариантах осуществления настоящей заявки. Последовательности выполнения процессов должны определяться на основе функций и внутренней логики процессов и не должны рассматриваться как какое-либо ограничение процессов одном варианте реализации вариантов осуществления настоящей заявки.
[00222] Кроме того, следует понимать, что в данном приложении «когда» и «если» означают, что UE или базовая станция выполняет соответствующую обработку в объективной ситуации и не предназначены для ограничения времени, и UE или базовая станция не обязательно требуется иметь определяющее действие во время реализации, и не означают каких-либо других ограничений.
[00223] Специалисту в данной области техники может быть понятно, что первая, вторая и различные ссылочные позиции в настоящей заявке выделены просто для удобства описания и не используются для ограничения объема вариантов осуществления настоящей заявки, и указывают на последовательность.
[00224] В настоящей заявке, если не указано иное, элемент, представленный в форме единственного числа, предназначен для представления «одного или нескольких», но не предназначен для представления «одного и только одного». В настоящей заявке, если не указано иное, «по меньшей мере один» означает «один или более», а «множество» означает «два или более».
[00225] Кроме того, в данной спецификации термины «система» и «сеть» могут использоваться взаимозаменяемо. Термин «и/или» в этой спецификации описывает только ассоциативное отношение для описания ассоциированных объектов и представляет, что могут существовать три отношения. Например, A и/или B могут представлять следующие три случая: имеется только A, имеются и A, и B, и имеется только. А может быть единственного или множественного числа, а В может быть единственного или множественного числа.
[00226] Символ «/» обычно представляет отношение «или» между связанными объектами.
[00227] Термин «по меньшей мере один из…» в данном описании означает все перечисленные элементы или любую их комбинацию. Например, «по крайней мере один из A, B и C» может указывать на следующие шесть случаев: A существует отдельно, B существует отдельно, C существует отдельно, A и B сосуществуют, B и C сосуществуют, A, B и C сосуществуют. А может быть единственного или множественного числа, В может быть единственного или множественного числа, а С может быть единственного или множественного числа.
[00228] Следует понимать, что в вариантах осуществления настоящей заявки «В, соответствующий А» указывает, что В связан с А, и В может быть определено на основе А. Однако следует также понимать, что определение А в соответствии с В не означает что В определяется только по А; то есть B также может быть определен в соответствии с A и/или другой информацией.
[00229] Специалисту в данной области техники может быть известно, что в сочетании с примерами, описанными в вариантах осуществления, раскрытых в данном описании, блоки и этапы алгоритма могут быть реализованы электронным оборудованием или комбинацией компьютерного программного обеспечения и электронного оборудования. Выполняются ли функции аппаратным или программным обеспечением, зависит от конкретных приложений и условий проектных ограничений технических решений. Специалист в данной области может использовать различные способы для реализации описанных функций для каждого конкретного применения, но не следует считать, что такая реализация выходит за рамки объема настоящей заявки.
[00230] Специалисту в данной области техники должно быть ясно понятно, что в целях удобного и краткого описания подробного рабочего процесса вышеописанной системы, устройства и блока можно обратиться к соответствующему процессу в вышеприведенных вариантах осуществления способа. Подробности в данном документе повторно не приводятся.
[00231] В нескольких вариантах осуществления, обеспеченных в настоящей заявке, следует понимать, что раскрытые система, устройство и способ могут быть реализованы другими способами. Например, описанные варианты осуществления устройства являются просто примерами. Например, разделение на блоки является просто логическим разделением функций и может быть другим разделением во время фактической реализации. Например, множество блоков или компонентов могут быть объединены или интегрированы в другую систему, или некоторые функции могут быть проигнорированы или могут не выполняться. Кроме того, отображаемые или обсуждаемые взаимные связи или прямые связи или коммуникационные соединения могут быть реализованы через некоторые интерфейсы. Косвенные связи или коммуникационные соединения между устройствами или блоками могут быть реализованы в электронной, механической или других формах.
[00232] Блоки, описанные как отдельные части, могут быть или не быть физически отдельными, а части, отображаемые как блоки, могут быть или не быть физическими блоками, могут быть расположены в одном месте или могут быть распределены по множеству сетевых блоков. Некоторые или все блоки могут быть выбраны в зависимости от фактических требований для достижения целей решений в вариантах осуществления.
[00233] Кроме того, функциональные блоки в вариантах осуществления настоящей заявки могут быть интегрированы в один процессорный блок, или каждый из блоков может физически существовать сам по себе, или два или более блоков могут быть объединены в один блок.
[00234] Когда функции реализуются в виде функционального модуля программного обеспечения и продаются или используются как независимый продукт, функции могут быть сохранены на машиночитаемом носителе данных. Исходя из такого понимания, технические решения в настоящей заявке по существу, или часть, вносящая вклад в традиционную технологию, или некоторые из технических решений могут быть реализованы в форме программного продукта. Компьютерный программный продукт хранится на носителе данных и включает в себя несколько инструкций для указания компьютерному устройству (которое может быть персональным компьютером, сервером или сетевым устройством) выполнять все или некоторые этапы способов, описанных в вариантах осуществления. настоящей заявки. Вышеупомянутый носитель информации включает в себя любой носитель, например, флэш-накопитель USB, съемный жесткий диск, постоянное запоминающее устройство (read-only memory (ROM)), запоминающее устройство с произвольным доступом (random access memory (RAM)), магнитный диск или оптический диск, на котором может храниться программный код.
[00235] Предшествующее описание является просто конкретной реализацией настоящей заявки, но не предназначено для ограничения объема защиты настоящей заявки. Любое изменение или замена, легко обнаруживаемая специалистом в данной области техники в пределах технического объема, раскрытого в настоящей заявке, должно/должна подпадать под область охраны по данной заявке. Следовательно, объем охраны настоящей заявки должен соответствовать объему охраны формулы изобретения.
Изобретение относится к средствам связи. Технический результат - повышение эффективности кэширования буфера данных каждой станции. Отправляют посредством первой станции (STA) в устройстве со множеством линий связи STA (STA MLD) первый кадр в точку доступа (AP) в устройстве со множеством линий связи AP (AP MLD), при этом первый кадр содержит первую информацию, указывающую то, как часто по меньшей мере одна STA из множества STA в STA MLD выполняет прослушивание на предмет маякового кадра, когда множество STA в STA MLD находятся в режиме энергосбережения, причем то, как часто по меньшей мере одна STA из множества STA в STA MLD выполняет прослушивание на предмет маякового кадра, указывается посредством использования временного интервала, в котором по меньшей мере одна STA из множества STA в STA MLD выполняет прослушивание на предмет маякового кадра, при этом единицей временного интервала является наибольший временной интервал из множества интервалов маяковых кадров, c которыми AP MLD отправляет маяковый кадр на множестве линий связи, соответствующих множеству STA в STA MLD, участвующих в процессе установления присоединения c AP MLD. Принимают посредством первой STA в STA MLD второй кадр от AP в AP MLD. 4 н. и 8 з.п. ф-лы, 15 ил., 1 табл.
1. Способ связи, содержащий этапы, на которых:
отправляют посредством первой станции (STA) в устройстве со множеством линий связи STA (STA MLD) первый кадр в точку доступа (AP) в устройстве со множеством линий связи AP (AP MLD), при этом первый кадр содержит первую информацию, указывающую то, как часто по меньшей мере одна STA из множества STA в STA MLD выполняет прослушивание на предмет маякового кадра, когда множество STA в STA MLD находятся в режиме энергосбережения, причем то, как часто по меньшей мере одна STA из множества STA в STA MLD выполняет прослушивание на предмет маякового кадра, указывается посредством использования временного интервала, в котором по меньшей мере одна STA из множества STA в STA MLD выполняет прослушивание на предмет маякового кадра, при этом единицей временного интервала является наибольший временной интервал из множества интервалов маяковых кадров, c которыми AP MLD отправляет маяковый кадр на множестве линий связи, соответствующих множеству STA в STA MLD, участвующих в процессе установления присоединения c AP MLD; и
принимают посредством первой STA в STA MLD второй кадр от AP в AP MLD.
2. Способ по п.1, в котором первым кадром запрашивается присоединение множества STA в STA MLD к множеству AP в AP MLD.
3. Способ по п.1 или 2, в котором
первый кадр является кадром Запроса присоединения, а второй кадр является кадром Ответа присоединения; или
первый кадр является кадром Запроса повторного присоединения, а второй кадр является кадром Ответа повторного присоединения.
4. Способ по любому одному из пп.1-3, в котором
первая информация переносится в поле интервала прослушивания кадра Запроса присоединения, или
первая информация переносится в поле интервала прослушивания кадра Запроса повторного присоединения.
5. Способ по любому одному из пп.1-4, в котором, когда значение временного интервала превышает пороговую величину, второй кадр переносит поле кода состояния, установленное в Запрещено, причем поле кода состояния, установленное в Запрещено, указывает отклонение запроса присоединения, отправленного первой станицей (STA) в STA MLD.
6. Способ по любому одному из пп.1-5, в котором, когда значение временного интервала равно 0, ни одна из STA в STA MLD не входит в режим энергосбережения.
7. Способ по любому одному из пп.1-6, в котором первая информация обеспечивает AP MLD возможность определять продолжительность существования службы кэширования STA MLD.
8. Способ по любому одному из пп.1-7, в котором первая информация обеспечивает AP MLD возможность использовать функцию возраста, для определения того, отменять ли службу кэширования STA MLD.
9. Способ по п.1, при этом способ дополнительно содержит этап, на котором выполняют посредством упомянутой по меньшей мере одной STA из множества STA прослушивание на предмет маякового кадра в упомянутом временном интервале.
10. Устройство связи, содержащее:
схему обработки и схему интерфейса, при этом схема обработки выполнена с возможностью управлять схемой интерфейса для реализации способа по любому одному из пп.1-9.
11. Машиночитаемый носитель данных, на котором записана программа, при этом программа при ее исполнении обеспечивает выполнение компьютером способа по любому одному из пп.1-9.
12. Устройство связи, содержащее процессор, выполненный с возможностью считывания инструкций, хранящихся в памяти, приема сигнала через приемник и передачи сигнала через передатчик для осуществления способа по любому одному из пп.1-9.
Способ восстановления спиралей из вольфрамовой проволоки для электрических ламп накаливания, наполненных газом | 1924 |
|
SU2020A1 |
Многоступенчатая активно-реактивная турбина | 1924 |
|
SU2013A1 |
Способ получения цианистых соединений | 1924 |
|
SU2018A1 |
УСТРОЙСТВО СВЯЗИ И СПОСОБ СВЯЗИ | 2017 |
|
RU2709616C1 |
Авторы
Даты
2025-02-14—Публикация
2021-04-13—Подача
