Кровельная панель Российский патент 2024 года по МПК E04D3/24

Изобретение относится к области строительства, а именно к кровельной панели.

Известна Панель, представляющая собой рельефный лист, выполненный с выступами и снабженный соединительными элементами, которые взаимно соединяются при относительном движении во время монтажа, каждый соединительный элемент выполнен фигурной формой (Патент РФ №2436913, E04F 13/00, приор. 03.06.2010 г.)

Недостатком этого технического решения является невысокие эксплуатационные характеристики панели и, соответственно, невысокие эксплуатационные характеристики кровли за счет неэффективного прилегания панелей между собой, сложность конструкции.

Наиболее близким техническим решением является Кровельная панель, представляющая собой рельефный лист с передним и задним концевыми участками, выполненный с нечетным количеством фигурных выступов и, по меньшей мере, с пятью фигурными выступами, расположенными по всей ширине рельефного листа, снабженный элементами, элемент расположен и закреплен на внутренней стороне фигурного выступа и выполнен фигурным (Патент РФ №138697, E04D 3/24, приор. 10.09.2013 г., прототип).

Недостатком этого технического решения является то, что производить эту конструкцию с закреплением элемента на внутренней стороне фигурного выступа рельефного листа, оказалось сложно и трудно, а в финансовом плане затратно, так же, при окончании монтажа кровли, весь рисунок кровельного покрытия был исполосован пазовыми углублениями, что не придавало эстетической привлекательности кровли в целом;

невозможно осуществлять стыковку рельефных листов между собой с разным количеством фигурных выступов, так как основной принцип монтажа кровельных панелей был основан на соединении «паз в паз», поэтому, в процессе монтажа кровли и перекрытии нижних рядов кровельных панелей верхними и при использовании кровельных панелей одновременно с 5 и 7 фигурными выступами, пазы верхних с 5-тью фигурными выступами кровельных панелей не попадали в пазы нижних с 7-мью фигурными выступами кровельных панелей, что не позволяло осуществлять монтаж кровли, так как блокирующий элемент оказывался на гребне фигурного выступа кровельной панели, а не входил в паз.

Итог: вся представленная конструкция кровельной панели оказалась слишком «навороченной», громоздкой и трудно осуществимой при производстве.

Технический результат заявленного технического решения заключается в повышении эксплуатационных характеристик за счет повышения качества монтажа кровли, обеспечивая плотное прилегание кровельных панелей между собой и, тем самым, повышая герметичность соединения кровельных панелей между собой, защищая от воздействия атмосферных осадков, препятствуя коррозии кровельных панелей, а также в упрощении монтажа кровли, не требуя применения специального инструмента и снижая трудоемкость кровельных работ.

Поставленный результат достигается тем, что кровельная панель представляет собой рельефный лист с передним и задним концевыми участками, выполненный с нечетным количеством фигурных выступов 7 и, по меньшей мере, с пятью фигурными выступами, расположенными по всей ширине рельефного листа, снабженный элементами, элемент расположен и закреплен на внутренней стороне фигурного выступа и выполнен фигурным, элементы представляют собой два соединительных элемента и вытягивающий элемент, расположенный и закрепленный на внутренней стороне фигурного выступа и между двумя соединительными элементами, при этом фигурная форма соединительного элемента выполнена с возможностью обеспечения закрепления его на внутренней стороне фигурного выступа, с длиной, обеспечивающей возможность перемещения рельефного листа, с толщиной и с шириной, обеспечивающей его размещение на внутренней стороне фигурного выступа, и с внешним и внутренним блокирующими участками, расположенными с противоположных концов и каждый из которых выполнен с возможностью обеспечения зазора между соединительным элементом и рельефным листом для соединения двух рельефных листов между собой, вытягивающий элемент выполнен с внешними захватывающим и блокирующим участками и с возможностью обеспечения закрепления его на внутренней стороне фигурного выступа, с длиной, обеспечивающей возможность перемещения рельефного листа, с толщиной и с шириной, обеспечивающей его размещение на внутренней стороне фигурного выступа, внешний захватывающий участок выполнен с внешнего торцевого участка вытягивающего элемента с возможностью обеспечения перемещения рельефного листа, внешний блокирующий участок выполнен с возможностью обеспечения зазора между вытягивающим элементом и рельефным листом для соединения двух рельефных листов между собой, соединительный элемент дополнительно снабжен ограничителем, расположенным с торца внешнего блокирующего участка, выполненным фигурной формой и с размерами, обеспечивающими ограничение перемещения рельефного листа относительно другого и закрепление его на внешнем блокирующем участке соединительного элемента последующего рельефного листа.

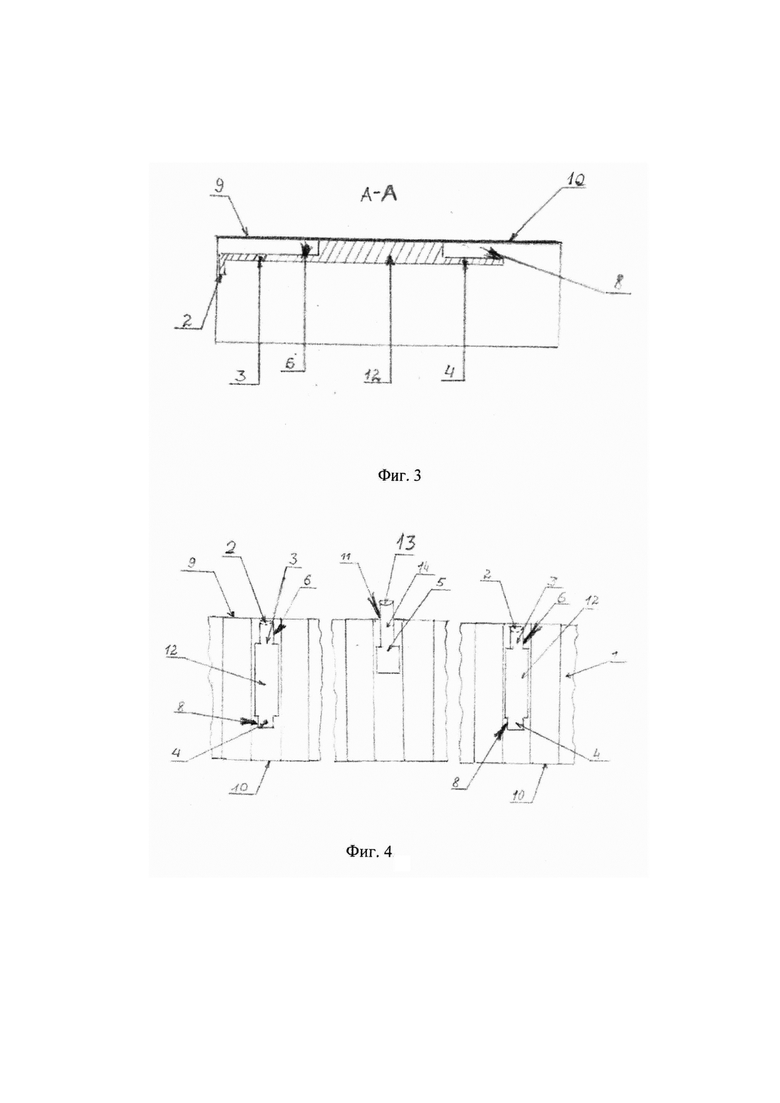

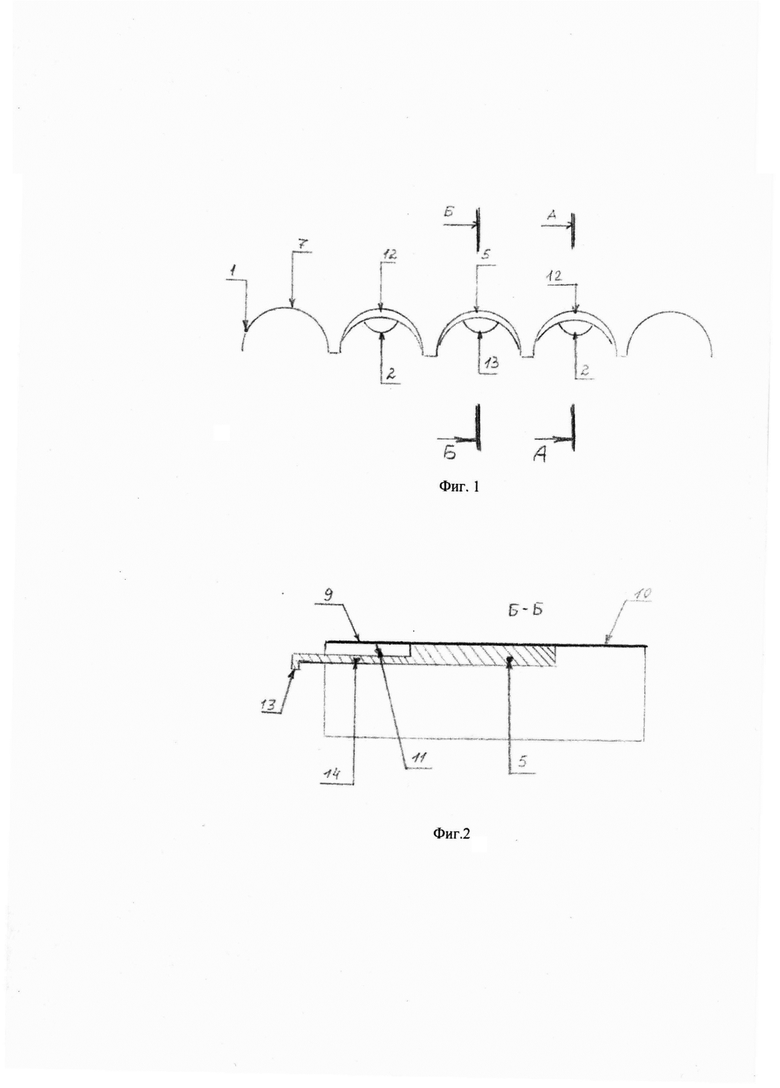

На фиг. 1 изображен вид спереди кровельной панели с волнообразным профилем, на фиг. 2 изображен разрез Б-Б на фиг. 1, на фиг. 3 изображен разрез А-А на фиг. 1, на фиг. 4 изображен вид снизу кровельной панели с волнообразным профилем.

Предлагаемая конструкция кровельной панели имеет следующие обозначения:

1 - рельефный лист;

2 - ограничитель;

3 - внешний блокирующий участок;

4 - внутренний блокирующий участок;

5 - вытягивающий элемент;

6 - проточка;

7 - фигурный выступ;

8 - проточка;

9 - передний концевой участок рельефного листа;

10 - задний концевой участок рельефного листа;

11 - проточка;

12 - соединительный элемент;

13 - внешний захватывающий участок;

14 - внешний блокирующий участок.

Кровельная панель представляет собой рельефный лист 1 с передним 9 и задним 10 концевыми участками и с выступами 7.

Рельефный лист 1 (далее по тексту - «Лист») выполнен с размерами, которые определяют в зависимости от веса листа 1 и от особенностей монтажа кровли.

Выступ 7 листа 1 выполнен фигурным, например полукруглой формы, трапецеидальной формы, трапецеидальной формы со скругленными углами, овальной формы, треугольной формы, треугольной формы со скругленной вершиной, волнообразной формы.

Лист 1 выполнен с нечетным количеством фигурных выступов 7 (далее по тексту - «Выступ») и, по меньшей мере, с пятью фигурными выступами 7, расположенными по всей ширине листа 1, и, снабжен элементами, каждый из которых расположен и закреплен на внутренней стороне фигурного выступа 7 листа 1 и выполнен фигурным.

Элементы представляют собой два соединительных элемента 12 и вытягивающий элемент 5, который расположен и закреплен на внутренней стороне фигурного выступа 7 листа 1 и между двумя соединительными элементами 12.

Вытягивающий элемент 5 закреплен на внутренней стороне фигурного выступа 7, например, посредством клея, точечной сварки, и выполнен фигурной формой с внешними захватывающим 13 и блокирующим 14 участками

с возможностью обеспечения закрепления вытягивающего элемента 5 на внутренней стороне фигурного выступа 7,

с длиной, обеспечивающей возможность перемещения листа 1,

с толщиной и с шириной, обеспечивающей размещение вытягивающего элемента 5 на внутренней стороне фигурного выступа 7.

Внешний захватывающий участок 13 выполнен с внешнего торцевого участка вытягивающего элемента 5 с возможностью обеспечения перемещения листа 1, например,

в виде выступа или выступов, вертикально расположенных с трех сторон торцевого участка вытягивающего элемента 5 и выполненных монолитно с вытягивающим элементом 5, в виде выступа или выступов, наклонно расположенных с трех сторон торцевого участка вытягивающего элемента 5, соединенных между собой и с торцевым участком вытягивающего элемента 5, обеспечивая возможность выдвигать лист 1 из стопки листов 1, вытягивая - перемещая его относительно других листов 1.

Внешний блокирующий участок 14 выполнен с возможностью обеспечения зазора между вытягивающим элементом 5 и листом 1 для плотного соединения двух листов 1 между собой: последующего и предыдущего листов 1, например, внешний блокирующий участок 14 образован посредством проточки 11, выполненной с внешнего торцевого участка вытягивающего элемента 5.

Каждый соединительный элемент 12 выполнен фигурной формой.

Фигурная форма соединительного элемента 12 выполнена с внешним 3 и внутренним 4 блокирующими участками, расположенными с двух противоположных концов соединительного элемента 12 и

с возможностью обеспечения закрепления соединительного элемента 12 на внутренней стороне фигурного выступа 7,

с длиной, обеспечивающей возможность перемещения листа 1,

с толщиной и с шириной, обеспечивающей размещение соединительного элемента 12 на внутренней стороне фигурного выступа 7.

Внешний блокирующий участок 3 выполнен с возможностью обеспечения зазора между соединительным элементом 12 и листом 1 для соединения двух листов 1 между собой: последующего и предыдущего листов 1, например, внешний блокирующий участок 3 образован посредством проточки 6, выполненной с внешнего торцевого участка соединительного элемента 12.

Внутренний блокирующий участок 4 выполнен с возможностью обеспечения зазора между соединительным элементом 12 и листом 1 для соединения двух листов 1 между собой: последующего и предыдущего листов 1, например, внутренний блокирующий участок 4 образован посредством проточки 8, выполненной с внутреннего торцевого участка соединительного элемента 12.

Соединительный элемент 12 дополнительно снабжен ограничителем 2, расположенным и закрепленным с торца внешнего блокирующего участка 3, выполненным фигурной формой и с размерами, обеспечивающими ограничение перемещения листа 1 относительно другого листа 1, обеспечивающими ограничителю 2 закрепление на внешнем блокирующем участке 3 соединительного элемента 12 последующего листа 1 при соединении-блокировки двух листов 1 между собой: последующего листа 1 и предыдущего листа 1 и обеспечивающими возможность препятствия обратного хода внешнему блокирующему участку 3 последующего листа 1, т.е. чтоб листы 1 не скатывались.

Ограничитель 2 представляет собой пластину, выполненную с размерами, обеспечивающими размещение и закрепление ограничителя 2 на соединительном элементе 12, и формой, обеспечивающей плотное прилегание листов 1 при соединении-блокировки двух листов 1 между собой: последующего листа 1 и предыдущего листа 1, например, вертикально расположенной пластины; пластины, расположенной под острым углом к соединительному элементу 12; пластины «Г»-образной формы, с нижним выступом.

Преимущества этих конструкций ограничителя 2 в следующем:

- вариант выполнения ограничителя 2 в виде вертикально расположенной пластины позволяет удерживает в сцепке между собой листы 1, когда листы 1 лежат в пакете, перед монтажными работами, и когда их начинаешь раскатывать (вести монтаж кровли) верхние листы 1;

- вариант выполнения ограничителя 2 в виде пластины, расположенной под острым углом к соединительному элементу 12, позволяет более надежно удерживает листы 1 и не позволяет им скатываться вниз с крыши в момент раскатывания кровли;

- вариант выполнения ограничителя 2 в виде пластины «Г»-образной формы и с нижним выступом позволяет более надежно удерживать листы 1 между собой при пакетировании их одна на другую в момент проведения монтажных работ.

Соединительные 12 и вытягивающий 5 элементы закреплены на внутренней стороне листа 1 посредством клея, например, супер клей «Staff», разновидности клея «Loctite», клей «Asmar» и другие.

Например,

соединительные элементы 12 расположены и закреплены на внутренней стороне 2-го и 4-го фигурных выступах 7 листа 1 с пятью фигурными выступами 7, а вытягивающий элемент 5 расположен и закреплен на внутренней стороне 3-го фигурного выступа 7 листа 1 с пятью фигурными выступами 7;

соединительные элементы 12 расположены и закреплены на внутренней стороне 3-го и 5-го фигурных выступах 7 листа 1 с семью фигурными выступами 7, а вытягивающий элемент 5 расположен и закреплен на внутренней стороне 4-го фигурного выступа листа 1 с семью фигурными выступами 7.

Кровельную панель изготавливают из листового материала, например, из металла, из пластика, из полимерного материала, из стеклофибробетона, из целлюлозных волокон с последующим насыщением битумом, из керамического композитного материала, из полимерпесчаного материала, из пластичного, из непрозрачного материала, из слоистого материала с водо- и атмосферостойким полимерным покрытием.

Для изготовления кровельной панели используют известное оборудование и известные способы, такие как вибропрессование, вибролитье, напыление, прессование, механическое штампование.

Способ использования кровельной панели.

Монтаж кровли осуществляют следующим образом:

Листы 1 укладывают в пакет по 4 или 5, или 6 штук одна на другую. При монтаже кровельной панели пакетированные листы 1 не скатываются вниз, этому препятствует ограничитель 2 соединительного элемента 12, обеспечивающий плотное прилегание листов 1 в момент соединения-блокировки двух листов 1 между собой: последующего листа 1 и предыдущего листа 1.

Соединительный элемент 12 второго листа 1 укладывают на фигурный выступ 7 нижнего листа 1, соединительный элемент 12 третьего листа 1 укладывают на фигурный выступ 7 второго листа 1 и т.д.

Нижний лист 1 закрепляют к обрешетке саморезами.

Закрепив нижний лист 1 приступают к раскатыванию верхлежащих листов 1. Ухватившись за вытягивающий элемент 5 второго листа 1, второй лист 1 перемещают вперед по направлению фигурного выступа 7, тем самым передвигая весь пакет сверху лежащих листов 1, например, второй, третий, четвертый листы 1.

Листы 1 начинают выдвигать - перемещать относительно друг друга посредством вытягивающего элемента 5 за внешний захватывающий участок 13.

Внешний блокирующий участок 3 соединительного элемента 12 верхнего листа 1 перемещается - проходит по поверхности фигурного выступа 7 нижнего листа 1 и, соответственно, за ним проходит по поверхности фигурного выступа 7 внешний блокирующий участок 3 верхнего листа 1.

Закончив перемещение по поверхности фигурного выступа 7 листа 1, внутренний блокирующий участок 4 соединяется с фигурным выступом 7 в переднем концевом участке 9 нижнего листа 1, плотно фиксируя нижний (предыдущий) и верхний (последующий) листы 1 между собой, посредством входа внутреннего блокирующего участка 4 соединительного элемента 12, образованный проточкой 8, верхнего листа 1 в зазор соединительного элемента 12, образованный проточкой 6, нижнего листа 1, жестко и прочно соединяя их между собой.

В такой же последовательности укладывают, перекрывая друг друга, все последующие листы 1.

То есть верхний лист 1 соединяется с нижним листом 1 посредством

соединения внешнего блокирующего участка 3 верхнего листа 1 с внутренним блокирующим участком 4 нижнего листа 1 и

соединения внешнего блокирующего участка 14 вытягивающего элемента 5

с внешним блокирующим участком 14 вытягивающего элемента 5 нижнего листа 1.

Монтаж кровли можно назвать как «раскатывание кровли».

Мы не носим листы 1 по крыше, не укладываем каждый из них в ряд, оценивая прямолинейность укладки.

Мы раскатывает кровлю, затрачивая меньше физических усилий и технических средств.

Аналогия: легче катить на колесах груженый чемодан, чем его тащить в руках.

Предлагаемая конструкция кровельной панели полностью переработана по техническому решению, с учетом недостатков предыдущего варианта. Целостность и оригинальность кровельной панели не нарушена. Упрощены в конструктивном решении все ранее представленные технические элементы.

В производственном плане, новый вариант кровельной панели, более осуществим, и не требует особых оригинальных технологий, связанных с встраиванием в кровельную форму направляюще-блокирующего компонента. Эта процедура может быть реализована при использовании клеевых составов по металлу, целлюлозно-битумному материалу (КРОВЕЛЬНЫЕ ЛИСТЫ Ондуллин) или технологии «точечной сварки» по металлу. Данные технические решения мало затратны, но в готовом виде кровельная панель облегчит процесс монтажа кровли в разы. Возможно использовать принцип перекрытия кровельных панелей с разными формами выступов при монтаже кровли.

Блокирующий компонент кровельной панели войдет в любую форму выступа и скрепит кровельные панели между собой. Кровельные панели, в процессе монтажа кровли, можно раскатывать одна относительно другой, выстраивая их в вертикальном направлении. Возможно так же вести монтаж, выстраивая кровельные панели в ряд, в горизонтальном направлении, встраивая отдельно каждую верхнюю кровельную панель в нижнюю, не опасаясь, что ряд потеряет свою поперечную и продольную прямолинейность без использования специальных приспособлений.

Заявленное техническое решение повышает свои эксплуатационные характеристики за счет повышения качества монтажа кровли, обеспечивая плотное прилегание кровельных панелей между собой и, тем самым, повышая герметичность соединения кровельных панелей, защищая от воздействия атмосферных осадков, препятствуя коррозии кровельных панелей.

Изобретение относится к области строительства, а именно к кровельным панелям. Технический результат изобретения заключается в повышении эксплуатационной надежности панелей. Кровельная панель представляет собой рельефный лист с передним и задним концевыми участками, выполненный с нечетным количеством фигурных выступов, расположенных по всей ширине листа. Панель снабжена элементами, каждый из которых расположен и закреплен на внутренней стороне фигурного выступа рельефного листа и которые представляют собой два соединительных элемента и расположенный между ними вытягивающий элемент, выполненный с внешними захватывающим и блокирующим участками с внешнего торцевого участка вытягивающего элемента. Внешний захватывающий участок выполнен с возможностью обеспечения выдвигать рельефный лист из стопки рельефных листов, перемещая рельефный лист относительно других рельефных листов. Внешний блокирующий участок выполнен с возможностью обеспечения зазора между вытягивающим элементом и рельефным листом для соединения двух рельефных листов между собой, соединительный элемент выполнен с внешним и внутренним блокирующими участками, расположенными с противоположных концов соединительного элемента и каждый из которых выполнен с возможностью обеспечения зазора между соединительным элементом и рельефным листом для соединения двух рельефных листов между собой. 1 з.п. ф-лы, 4 ил.

1. Кровельная панель, представляющая собой рельефный лист с передним и задним концевыми участками, выполненный с нечетным количеством фигурных выступов, по меньшей мере, с пятью фигурными выступами, расположенными по всей ширине рельефного листа, отличающаяся тем, что снабжена элементами, каждый из которых расположен и закреплен на внутренней стороне фигурного выступа рельефного листа и которые представляют собой два соединительных элемента и вытягивающий элемент, расположенный между двумя соединительными элементами и выполненный с внешними захватывающим и блокирующим участками с внешнего торцевого участка вытягивающего элемента, при этом внешний захватывающий участок выполнен с возможностью обеспечения выдвигания рельефного листа из стопки рельефных листов, перемещая рельефный лист относительно других рельефных листов, внешний блокирующий участок выполнен с возможностью обеспечения зазора между вытягивающим элементом и рельефным листом для соединения двух рельефных листов между собой, каждый соединительный элемент выполнен с внешним и внутренним блокирующими участками, расположенными с противоположных концов соединительного элемента и каждый из которых выполнен с возможностью обеспечения зазора между соединительным элементом и рельефным листом для соединения двух рельефных листов между собой.

2. Кровельная панель по п. 1, отличающаяся тем, что каждый соединительный элемент дополнительно снабжен ограничителем, расположенным с торца внешнего блокирующего участка, выполненным формой, обеспечивающей ограничение перемещения рельефного листа относительно другого рельефного листа и закрепление ограничителя на внешнем блокирующем участке соединительного элемента последующего рельефного листа.
