БЛЕНДЕР С ДВУНАПРАВЛЕННО ВРАЩАЮЩИМИСЯ НОЖАМИ Российский патент 2024 года по МПК A47J43/00

Область техники, к которой относится изобретение

Настоящее раскрытие относится к блендеру с двунаправленно вращающимися ножами и, более конкретно, к блендеру с двунаправленно вращающимися ножами, который позволяет легко отделять ножевой узел от сосуда и позволяет отделять ножевой узел от узла шестеренчатой коробки при отделении сосуда от корпуса.

Предпосылки изобретения

В общем блендером является электрическое устройство, которое обрабатывает пищевые продукты, такие как фрукты, овощи и зерна, путем шинкования, выжимания сока, смешивания, резки или измельчения пищевых продуктов для обеспечения потребления их в различных формах.

Блендер включает в себя электродвигатель, ножи (лезвия), которые воспринимают вращающее усилие от электродвигателя для вращения, и сосуд, в котором расположены ножи. В этом случае, поскольку при вращении ножей только в одном направлении нагрузка на электродвигатель увеличивается, известный блендер с двунаправленно вращающимися ножами имеет единственный электродвигатель, который вращает два ножа в противоположных направлениях.

В качестве предшествующего уровня техники, относящегося к блендеру с двунаправленно вращающимися ножами, раскрыта корейская полезная модель с регистрационным №20-0196399 (Название изобретения: «Измельчитель-миксер»).

Миксер предшествующего уровня техники включает в себя пару ножей, которые вращаются в противоположных направлениях, и шестеренчатая коробка, выполненная с возможностью передавать мощность электродвигателя для одновременного вращения пары ножей.

В соответствии с такой конструкцией, поскольку нелегко отсоединять ножи от сосуда, и ножи остаются соединенными с шестеренчатой коробкой, когда пользователь хочет вымыть сосуд, пользователь вынужден удерживать весь сосуд, соединенный с шестеренчатой коробкой, чтобы вымыть сосуд, и, таким образом, существует проблема в том, что пользователь вынужден удерживать тяжелый предмет. Кроме того, поскольку трудно отсоединять ножи от сосуда, существует проблема в том, что, когда пользователь моет сосуд, не снимая ножей, пользователь может травмироваться.

Раскрытие

Техническая проблема

Настоящее раскрытие направлено на предоставление блендера с двунаправленно вращающимися ножами, который облегчает разборку и сборку компонентов, позволяет пользователю безопасно использовать блендер и повышает износостойкость компонентов.

Техническое решение

В одном аспекте настоящего раскрытия предоставлен блендер с двунаправленно вращающимися ножами, включающий в себя сосуд, выполненный с возможностью размещения в нем пищевых продуктов, ножевой узел, включающий в себя главный ножевой вал, который имеет верхнюю часть, соединенную с первым ножом, и нижнюю часть, соединенную с первой главной муфтой, для вращения в направлении вперед и ножевой вал обратного вращения, который имеет верхнюю часть, соединенную со вторым ножом, и нижнюю часть, соединенную с первой муфтой обратного вращения, для вращения в обратном направлении и который имеет конструкцию, которая соосна с главным ножевым валом и через которую проходит главный ножевой вал, узел шестеренчатой коробки, включающий в себя вал главной шестерни, соединенный со второй главной муфтой, которая зацепляется с первой главной муфтой, чтобы вращаться в направлении вперед, множество шестерен, выполненных с возможностью преобразовывать вращение вперед вала главной шестерни во вращение в обратном направлении, вторую муфту обратного вращения, выполненную с возможностью передавать обратное вращение, передаваемое через множество шестерен, первой муфте обратного вращения, и картер шестеренчатой коробки, выполненный с возможностью охватывать внешние стороны вала главной шестерни, множества шестерен и второй муфты обратного вращения, и корпус, в котором имеется упомянутый узел шестеренчатой коробки и верхняя пластина корпуса, предназначенная для закрытия верхней части узла шестеренчатой коробки, причем верхняя пластина корпуса выполнена так, что через нее проходят вторая главная муфта и вторая муфта обратного вращения.

Преимущественные эффекты

В соответствии с настоящим раскрытием, поскольку ножевой узел может быть легко отделен от сосуда, можно предотвратить травму пользователя при мытье сосуда.

Кроме того, поскольку ножевой узел и узел шестеренчатой коробки одновременно отделяются друг от друга при отделении сосуда от корпуса, сосуд является легким, и, таким образом, можно предотвратить неудобство для пользователя вследствие веса сосуда.

Кроме того, поскольку вал и множество шестерен, которые передают вращение электродвигателя, предусмотрены внутри картера шестеренчатой коробки, и картер шестеренчатой коробки предусмотрен внутри корпуса, элементы, которые создают шум при работе, вдвойне окружены картером шестеренчатой коробки и корпусом, и таким образом шум при работе может быть минимизирован.

Кроме того, поскольку муфты, которые передают вращение вперед и обратное вращение между ножевым узлом и узлом шестеренчатой коробки, предусмотрены в углублении, которое представляет собой пространство между сосудом и корпусом, и муфты присоединены так, чтобы быть легко отделяемыми, когда происходит выход из строя муфт и требуется ремонт, муфты могут быть легко заменены, и таким образом ремонтные работы могут быть упрощены.

Кроме того, поскольку внутренний фланец, который выступает вверх по окружности сквозного отверстия, через которое вторая муфта обратного вращения вставляется в верхнюю пластину корпуса, и край муфты обратного вращения, который перекрывает внутренний фланец, сначала блокируют поток влаги в узел шестеренчатой коробки, а масляное уплотнение (сальник), помещенное на каждой из внутренней стороны и внешней стороны соединительного вала шестерни обратного вращения, вторично блокирует поток влаги в узел шестеренчатой коробки, износостойкость элементов, предусмотренных в узле шестеренчатой коробки, может быть повышена.

Кроме того, поскольку для передачи обратного вращения второму ножу предусмотрены две вспомогательные шестерни, и каждая из двух вспомогательных шестерен состоит из двойной шестерни, имеющей разные передаточные числа, можно задавать угловую скорость (частоту вращения) первого ножа и второго ножа на разные скорости.

Описание чертежей

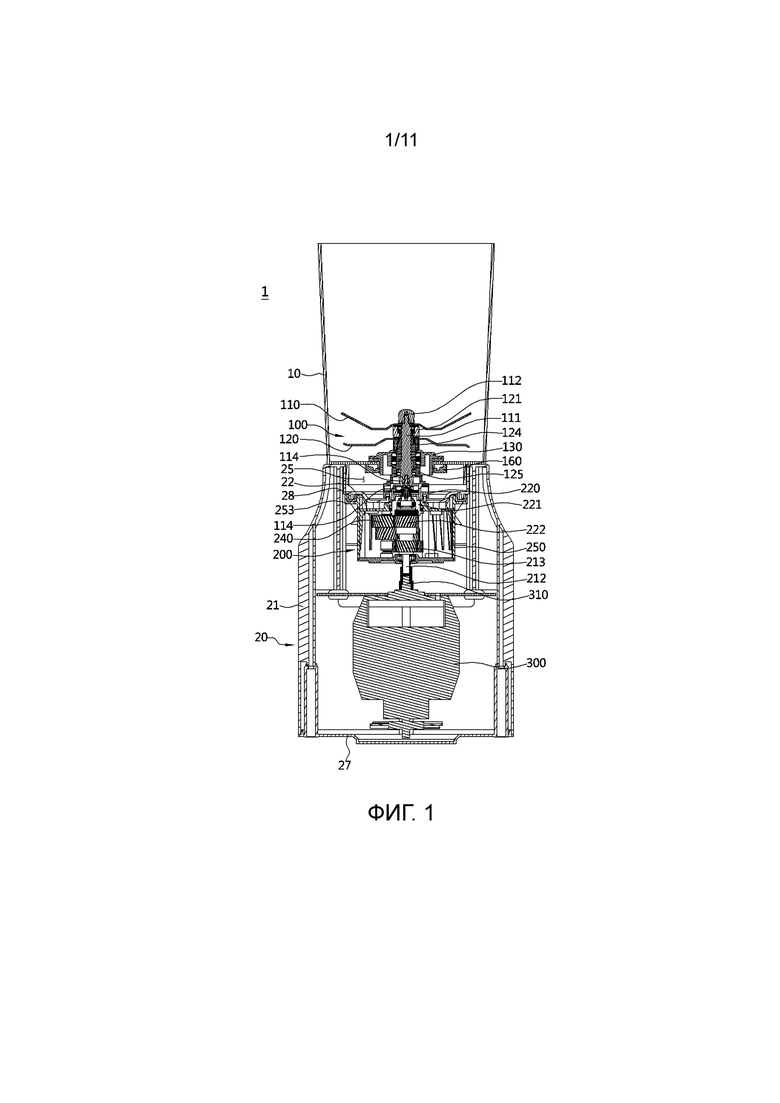

Фиг. 1 - вид в разрезе, иллюстрирующий внутреннюю конструкцию блендера в соответствии с настоящим раскрытием.

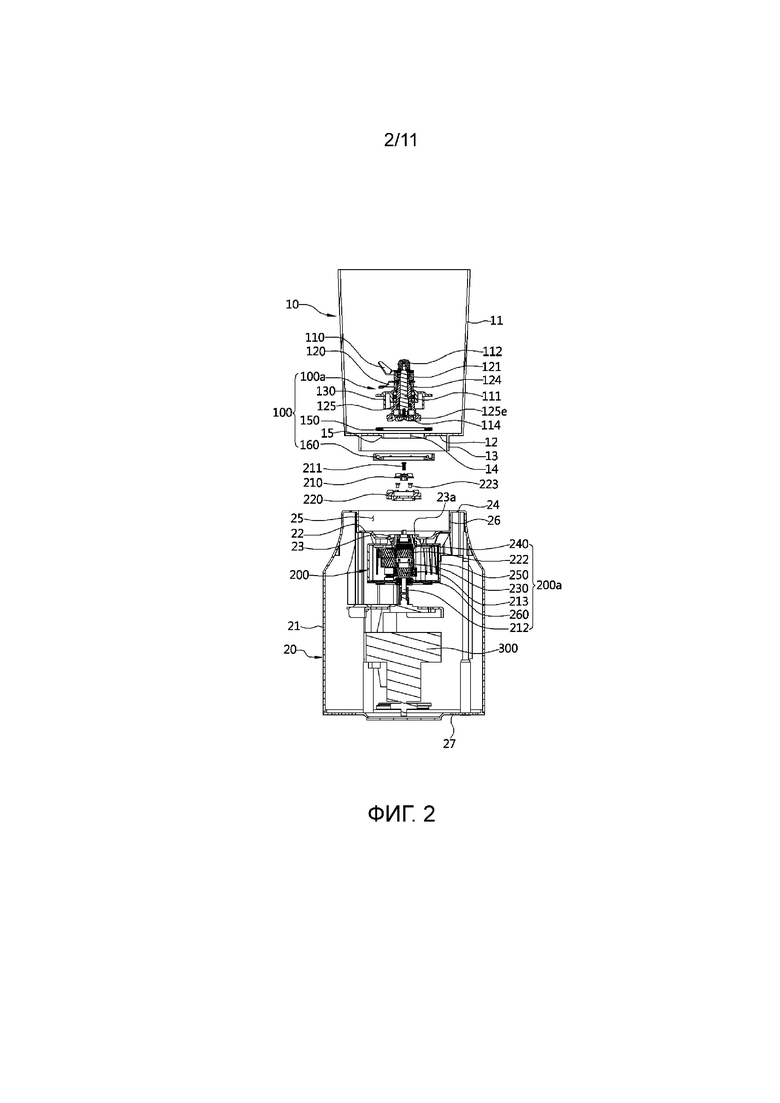

фиг. 2 - покомпонентный вид в разрезе блендера, изображенного на фиг. 1.

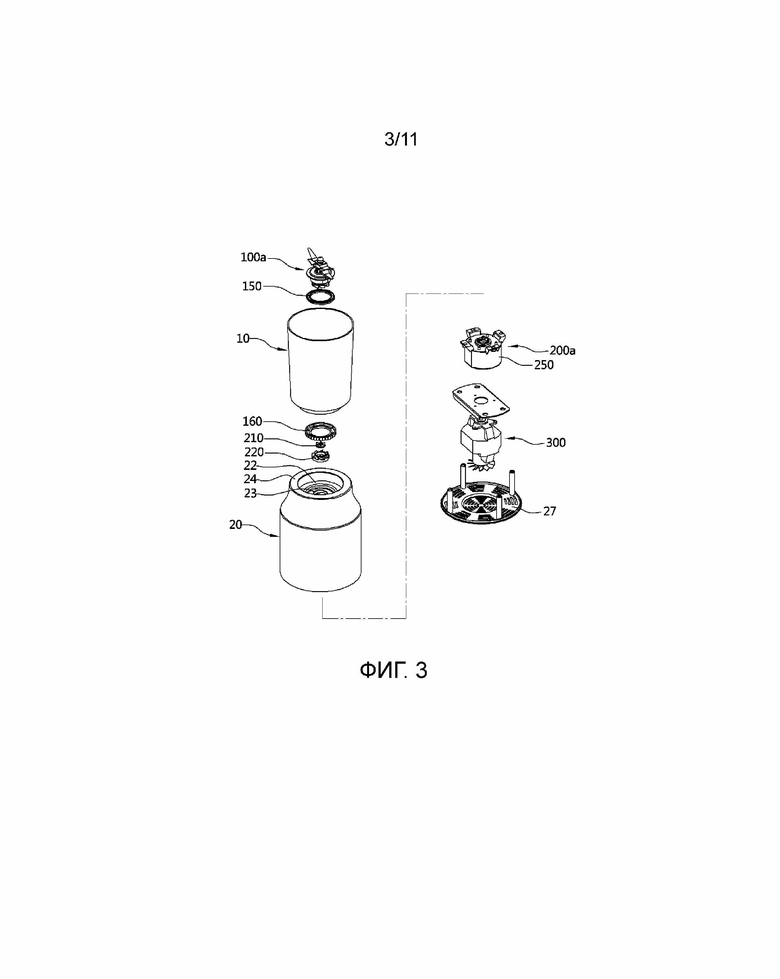

фиг. 3 - покомпонентный вид в перспективе блендера, изображенного на фиг. 1.

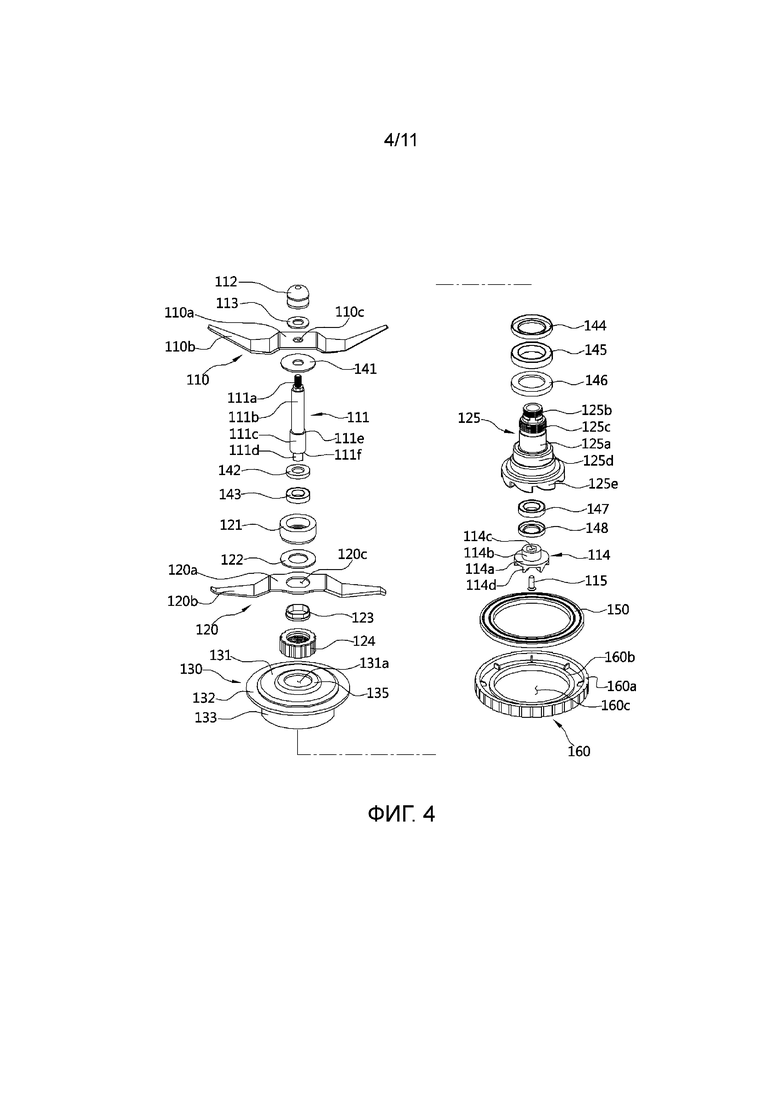

фиг. 4 - покомпонентный вид в перспективе, иллюстрирующий конфигурацию ножевого узла, изображенного на фиг. 1.

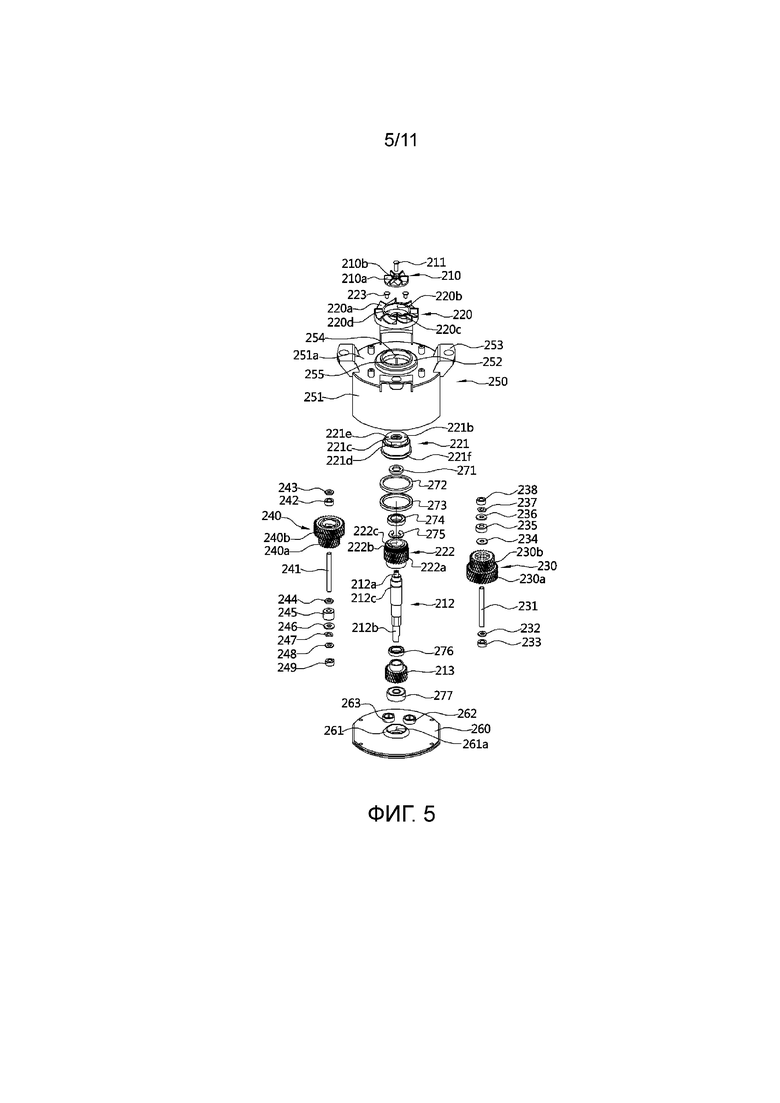

фиг. 5 - покомпонентный вид в перспективе, иллюстрирующий конфигурацию узла шестеренчатой коробки, изображенного на фиг. 1.

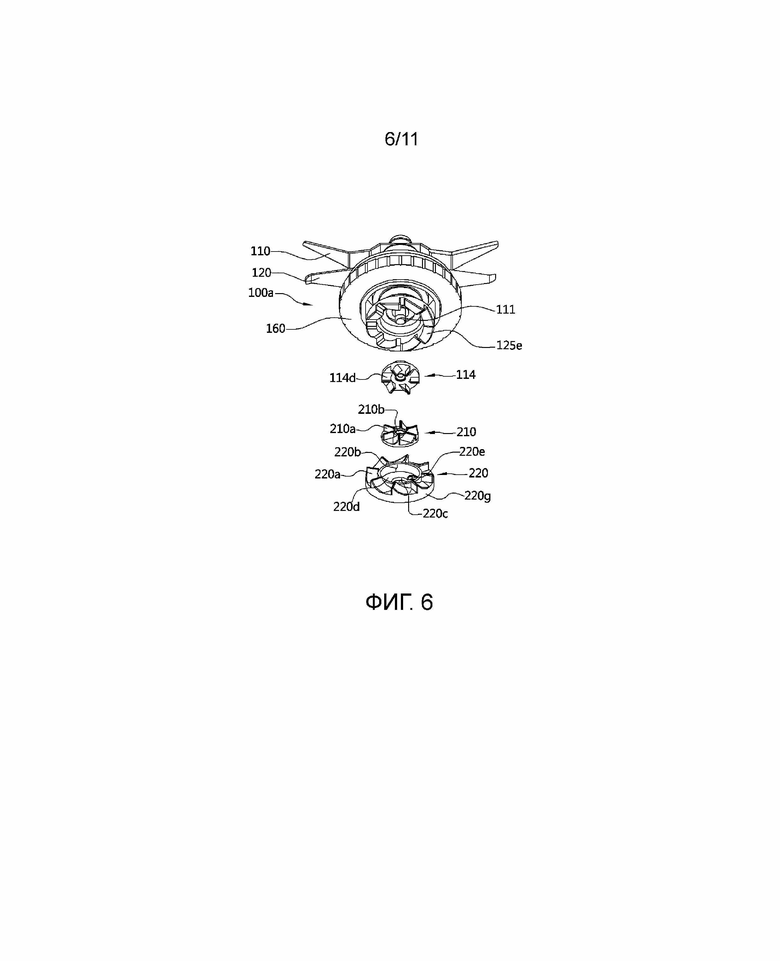

фиг. 6 - вид в перспективе ножевого узла, первой главной муфты, второй главной муфты и второй муфты обратного вращения, которые изображены на фиг. 1.

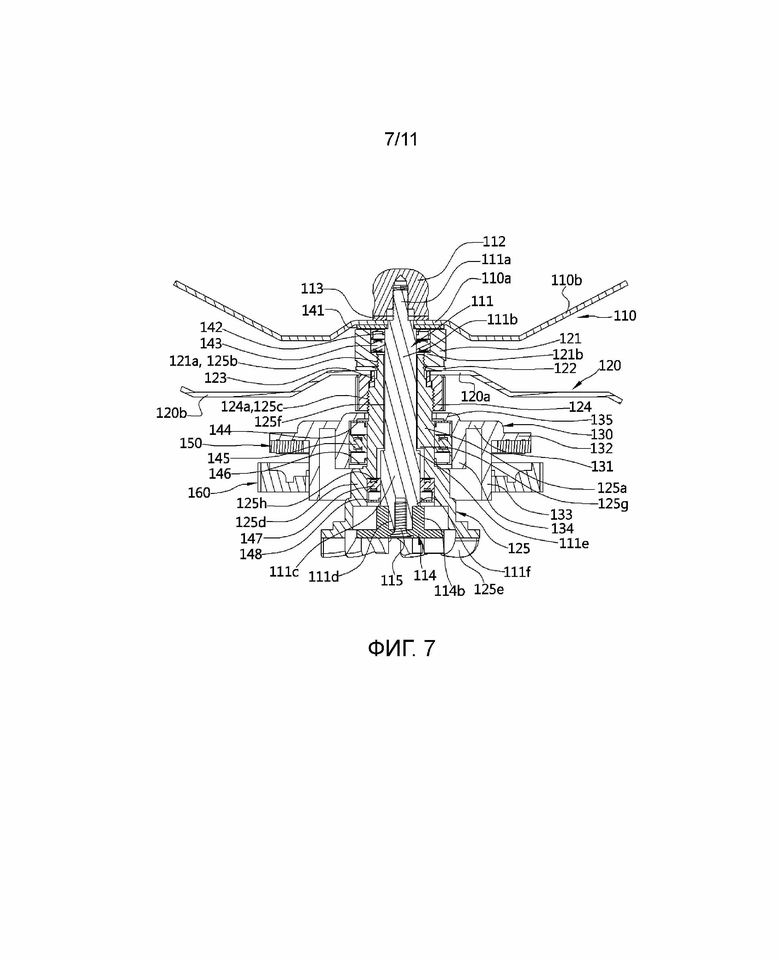

фиг. 7 - вид в разрезе, иллюстрирующий конфигурацию ножевого узла, изображенного на фиг. 1;

фиг. 8 - вид в разрезе, иллюстрирующий соединительную конструкцию муфт, изображенных на фиг. 1;

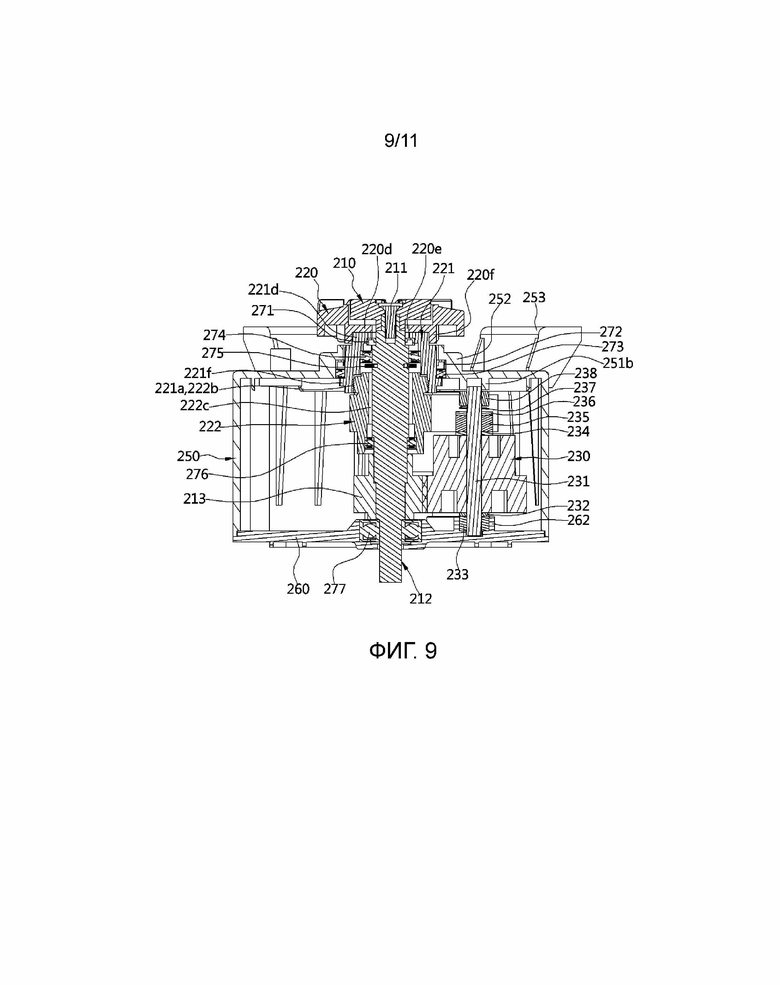

фиг. 9 - вид в разрезе, иллюстрирующий конфигурацию узла шестеренчатой коробки, изображенного на фиг.1;

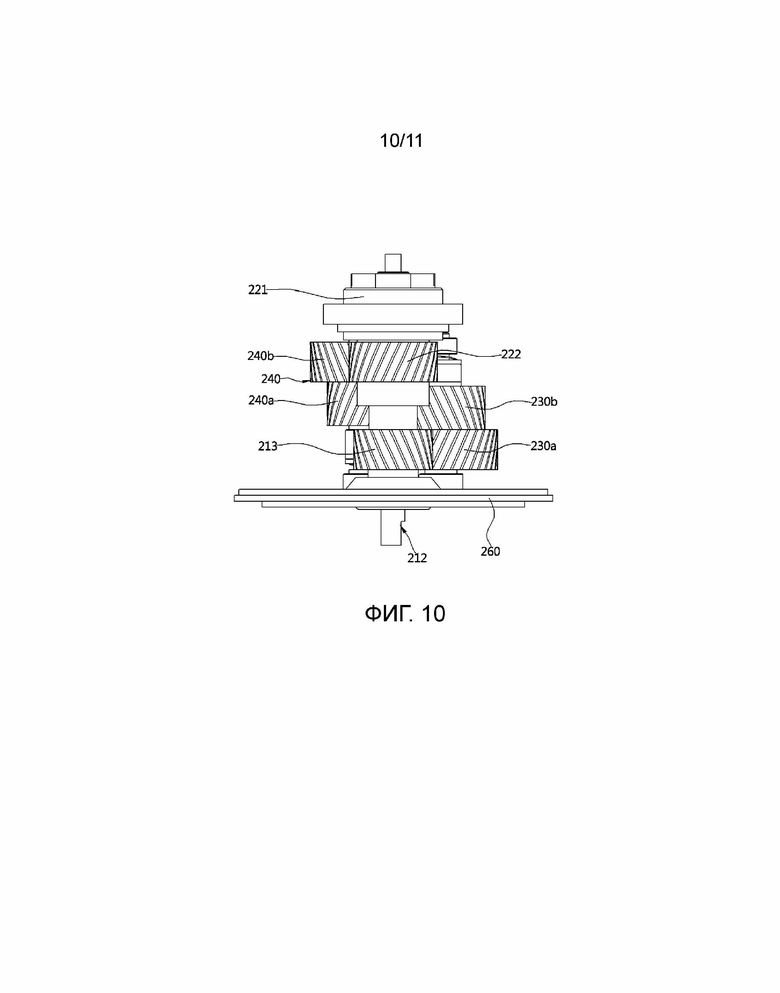

фиг. 10 - вид, иллюстрирующий шестерни, предусмотренные в узле шестеренчатой коробки, изображенном на фиг. 1;

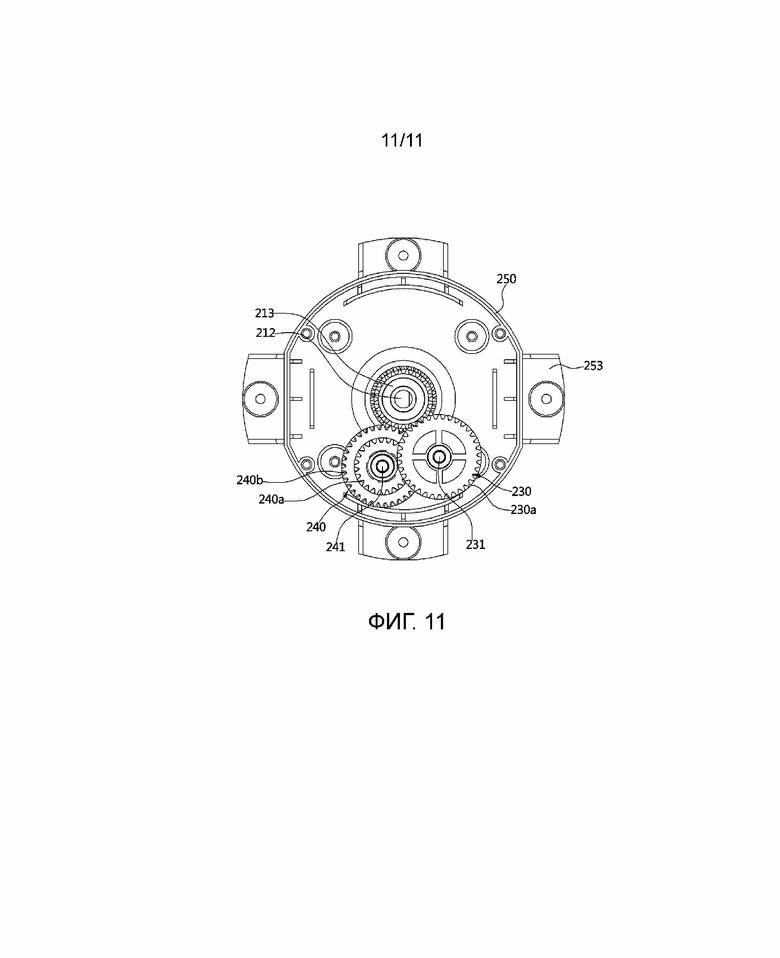

фиг. 11 - вид снизу вспомогательного узла шестеренчатой коробки, из которого удалена крышка картера шестеренчатой коробки.

Варианты осуществления изобретения

Далее настоящее раскрытие будет подробно описано со ссылкой на прилагаемые чертежи.

Со ссылкой на фиг. 1 и 2 блендер 1 с двунаправленно вращающимися ножами в соответствии с настоящим раскрытием включает в себя сосуд 10, ножевой узел 100, узел 200 шестеренчатой коробки, электродвигатель 300 и корпус 20.

Сосуд 10 вмещает пищевые продукты и включает в себя корпус 11 сосуда, имеющий обратно-трапециевидное поперечное сечение, сквозное отверстие 14, образованное на центральном участке донной части 12 корпуса 11 сосуда, фланец 15 сквозного отверстия, выступающий вниз от донной части 12 по периферии края сквозного отверстия 14, и нижний фланец 13 сосуда, который имеет диаметр больше, чем фланец 15 сквозного отверстия, выступает вниз от донной части 12 и имеет конструкцию, которая соосна с фланцем 15 сквозного отверстия.

Ножевой узел 100 включает в себя набор 100а ножей, уплотняющий элемент 150, выполненный с возможностью сохранять воздухонепроницаемость между набором 100а ножей и донной частью 12 сосуда 10, и крепежную гайку 160, выполненную с возможностью закреплять набор 100а ножей на донной части 12 сосуда 10.

Конкретная конфигурация ножевого узла 100 будет описана со ссылкой на фиг.4, 6 и 7.

Набор 100а ножей включает в себя главный ножевой вал 111, имеющий длину в вертикальном направлении, первый нож 110, соединенный с верхней частью главного ножевого вала 111, первую главную муфту 114, соединенную с нижней частью главного ножевого вала 111, и крышку 112 вала, соединенную с верхним концом главного ножевого вала 111 для закрепления первого ножа 110.

Главный ножевой вал 111, первый нож 110, первая главная муфта 114 и крышка вала 112 вращаются в направлении вперед за счет приведения в действие электродвигателя 300.

Первый нож 110 включает в себя участок 110а присоединения вала, в котором образовано сквозное отверстие 110 с для вала, в которое вставляется сопрягающаяся (соединяющаяся) с крышкой часть 111а главного ножевого вала 111, и ножевой участок 110b, который простирается в обе стороны от обоих концов участка 110а присоединения вала. Ножевой участок 110b может иметь форму, которая согнута в по меньшей мере одном месте в продольном направлении.

Главный ножевой вал 111 включает в себя сопрягающуюся с крышкой часть 111а, которая имеет винтовые резьбы, образованные на внешней периферийной поверхности, и сопрягается (соединяется) с крышкой 112 вала, цилиндрическую основную часть 111b вала, которая имеет диаметр больше диаметра сопрягающейся с крышкой части 111а, опорный участок 111с для подшипника, который образован на нижнем участке основной части 111b вала и имеет диаметр больше диаметра основной части 111b вала, и сопрягающуюся с муфтой часть 111d, которая образована на нижней части опорного участка 111с для подшипника, имеет диаметр меньше диаметра опорного участка 111с для подшипника и сопрягается с первой главной муфтой 114.

На граничном участке между основной частью 111b вала и опорным участком 111с для подшипника за счет разности их диаметров образована ступень 111е, т.е. первая ступень, и на граничном участке между опорным участком 111с для подшипника и сопрягающейся с муфтой частью 111d за счет разности их диаметров образована ступень 111f, т.е. вторая ступень.

Первая главная муфта 114 соосно сопрягается с сопрягающейся с муфтой частью 111d крепежным элементом 115. Первая главная муфта 114 включает в себя основную часть 114а первой главной муфты, выполненную в форме диска, сопрягающуюся с главным ножевым валом часть 114b, которая выступает вверх в цилиндрической форме от центра основной части 114а первой главной муфты, сопрягающийся с главным ножевым валом паз 114 с, который образован на верхней поверхности сопрягающейся с главным ножевым валом части 114b так, чтобы быть вогнутым вниз, и соединительный участок 114d первой главной муфты, который выступает вниз в виде зубьев шестерни от нижней поверхности основной части 114а первой главной муфты так, чтобы соединяться со второй главной муфтой 210 и передавать ей вращение вперед.

Между первым ножом 110 и крышкой 112 вала для увеличения силы крепления предусмотрена крепежная шайба 113 для первого ножа.

Между первым ножом 110 и крепежным элементом 121 для второго ножа, который будет описан ниже, для минимизации трения во время вращения первого ножа 110 предусмотрена шайба 141 для ножа.

Кроме того, набор 100а ножей включает в себя ножевой вал 125 обратного вращения, который имеет конструкцию, которая соосна (коаксиальна) с главным ножевым валом 111 и через которую проходит главный ножевой вал 111, первую муфту 125е обратного вращения, сформированную как одно целое с нижней частью ножевого вала 125 обратного вращения, второй нож 120, сопряженный с верхней частью ножевого вала 125 обратного вращения, опорный элемент 124 для второго ножа, выполненный с возможностью поддерживать нижнюю поверхность второго ножа 120, и крепежный элемент 121 для второго ножа, выполненный с возможностью прижимать верхнюю поверхность второго ножа 120 для закрепления второго ножа 120.

Ножевой вал 125 обратного вращения, первая муфта 125е обратного вращения, второй нож 120, опорный элемент 124 для второго ножа и крепежный элемент 121 для второго ножа вращаются в обратном направлении за счет вращения вперед электродвигателя 300, преобразуемого в обратное вращение.

Второй нож 120 включает в себя участок 120а присоединения вала, в котором образовано сквозное отверстие 120 с для вала, и ножевой участок 120b, который простирается в обе стороны от обоих концов участка 120а присоединения вала. Ножевой участок 120b может иметь форму, согнутую в по меньшей мере одном месте в продольном направлении.

Между внешней периферийной поверхностью ножевого вала 125 обратного вращения, проходящего через сквозное отверстие 120 с для вала, и внутренней периферийной поверхностью участка 120а присоединения вала, в котором образовано сквозное отверстие 120 с для вала, предусмотрена крепежная втулка 123 для второго ножа.

Ножевой вал 125 обратного вращения может иметь цилиндрическую форму, имеющую длину в вертикальном направлении, и может иметь конструкцию, в которой образовано множество ступенчатых участков, которые постепенно увеличиваются в диаметре сверху вниз.

Ножевой вал 125 обратного вращения включает в себя цилиндрический участок 125а основной части вала, имеющий полую внутреннюю часть, первый винтовой участок 125b, винтовым образом соединяемый с крепежным элементом 121 для второго ножа с помощью винтовых резьб, образованных на внешней периферийной поверхности верхнего конца участка 125а основной части вала, второй винтовой участок 125с, винтовым образом соединяемый с опорным элементом 124 для второго ножа с помощью винтовых резьб, образованных на внешней периферийной поверхности нижней части первого винтового участка 125b, участок 125d вставки подшипника, который образован на нижнем конце участка 125а основной части вала так, чтобы образовывать ступень в форме, имеющей диаметр больше диаметра нижнего конца участка 125а основной части вала, и в который вставляется третий подшипник 147, и первую муфту 125е обратного вращения, образованную на нижней части участка 125d вставки подшипника.

Внутри ножевого вала 125 обратного вращения образовано сквозное отверстие 125f для вала, которое является полым сверху вниз, и главный ножевой вал 111 вставляется в сквозное отверстие 125f для вала.

На ножевом валу 125 обратного вращения, в котором образовано сквозное отверстие 125f для вала, образован ступенчатый участок 125g, т.е. первый ступенчатый участок, так что верхняя часть внутренней боковой поверхности участка 125а основной части вала имеет небольшой диаметр, а его нижняя часть имеет большой диаметр, и на нижней части первого ступенчатого участка 125g образован ступенчатый участок 125h, т.е. второй ступенчатый участок, так что диаметр внутренней боковой поверхности участка 125d вставки подшипника больше диаметра внутренней боковой поверхности участка 125а основной части вала.

Когда главный ножевой вал 111 вставляется в сквозное отверстие 125f для ножевого вала 125 обратного вращения, первая ступень 111 е главного ножевого вала 111 упирается в первый ступенчатый участок 125g, и глубина вставки главного ножевого вала 111 ограничивается. Таким образом сборка упрощается.

Кроме того, когда сопрягающийся с главным ножевым валом паз 114с первой главной муфты 114 вставляется в сопрягающуюся с муфтой часть 111d главного ножевого вала 111 для соединения первой главной муфты 114с главным ножевым валом 111, верхняя поверхность сопрягающейся с главным ножевым валом части 114b упирается во вторую ступень 111f главного ножевого вала 111, и глубина, на которую сопрягающаяся с муфтой часть 111d вставляется в сопрягающийся с главным ножевым валом паз 114с, ограничивается. Таким образом сборка упрощается.

Первая муфта 125е обратного вращения выступает вниз в виде зубьев шестерни от нижней концевой части ножевого вала 125 обратного вращения и соединена со второй муфтой 220 обратного вращения для передачи ей обратного вращения.

В состоянии, в котором внутренняя периферийная поверхность, образующая внутреннее пространство первой муфты 125е обратного вращения, разнесена от внешней периферийной поверхности первой главной муфты 114, первая главная муфта 114 расположена во внутреннем пространстве первой муфты 125е обратного вращения.

Крепежный элемент 121 для второго ножа выполнен в цилиндрической форме, имеющей полую внутреннюю часть, и винтовые резьбы 121а образованы на нижней части внутренней периферийной поверхности крепежного элемента 121 для второго ножа, так что крепежный элемент 121 для второго ножа винтовым образом соединяется с первым винтовым участком 125b ножевого вала 125 обратного вращения. Внутренняя периферийная поверхность части, на которой образованы винтовые резьбы 121а, выступает дальше внутрь, чем внутренняя периферийная поверхность верхней части крепежного элемента 121 для второго ножа, и таким образом ступенчатый участок 121b образован на внутренней периферийной поверхности части, на которой образованы винтовые резьбы 121а.

Между внутренней периферийной поверхностью крепежного элемента 121 для второго ножа и внешней периферийной поверхностью основной части 111b вала вставлен первый подшипник 143, обеспечивающий вращение крепежного элемента 121 для второго ножа и главного ножевого вала 111 в противоположных направлениях. Нижний конец внешнего кольца первого подшипника 143 опирается на ступенчатый участок 121b крепежного элемента 121 для второго ножа.

Для предотвращения утечки масла из первого подшипника 143 и проникновения влаги в первый подшипник 143 в положении поверх первого подшипника 143 предусмотрено первое масляное уплотнение 142, которое обеспечено между внутренней периферийной поверхностью крепежного элемента 121 для второго ножа и внешней периферийной поверхностью основной части 111b вала.

Между нижней поверхностью крепежного элемента 121 для второго ножа и верхней поверхностью второго ножа 120 предусмотрена крепежная шайба 122 для второго ножа, увеличивающая силу крепления второго ножа 120.

Опорный элемент 124 для второго ножа выполнен в цилиндрической форме, имеющей полую внутреннюю часть, на нижней части внутренней периферийной поверхности опорного элемента 124 для второго ножа образованы винтовые резьбы 124а, так что опорный элемент 124 для второго ножа винтовым образом соединяется со вторым винтовым участком 125 с ножевого вала 125 обратного вращения, и верхняя торцевая поверхность опорного элемента 124 для второго ножа предусмотрена входящей в контакт с нижней поверхностью участка 120а присоединения вала второго ножа 120.

Набор 100а ножей дополнительно включает в себя держатель 130, предусмотренный на нижней части опорного элемента 124 для второго ножа, обеспечивающее возможность помещения набора 100а ножей на донной части 12 сосуда 10 в состоянии, в котором набор 100а ножей проходит через сквозное отверстие 14 сосуда 10.

Держатель 130 включает в себя первую часть 135 держателя, в которой образовано сквозное отверстие 131а, обеспечивающее возможность прохождения через него главного ножевого вала 111 и ножевого вала 125 обратного вращения, кольцевую вторую часть 131 держателя, которая простирается наружу по периферии первой части 135 держателя, кольцевую краевую часть 132, которая простирается наружу по периферии второй части 131 держателя, опорный участок 133, т.е. первую опору, которая выступает вниз в цилиндрической форме от нижней поверхности второй части 131 держателя, и опорный участок 134, т.е. вторую опору, которая выступает вниз в цилиндрической форме от нижней поверхности второй части 131 держателя и имеет конструкцию, которая разнесена от внутренней стороны первого опорного участка 133 и соосна с первым опорным участком 133.

Первая часть 135 держателя и вторая часть 131 держателя изображены как имеющие ступень, образованную на них, но также могут иметь равномерную толщину без ступени, и первая часть 135 держателя и вторая часть 131 держателя также могут быть соединены и составлять единую часть держателя.

Поскольку первая часть 135 держателя выполнена имеющей ступенчатую структуру, которая выступает выше второй части 131 держателя, внутри второго опорного участка 134 в вертикальном направлении может быть обеспечено пространство, так что в это пространство могут быть вставлены второй подшипник 145, второе масляное уплотнение 144 и третье масляное уплотнение 146. Кроме того, вместо ступенчатой структуры второй опорный участок 134 может быть образован простирающимся дальше вниз для обеспечения пространства внутри второго опорного участка 134, так что второй подшипник 145, второе масляное уплотнение 144 и третье масляное уплотнение 146 могут быть вставлены в это пространство.

Когда первый опорный участок 133 держателя 130 вставлен в сквозное отверстие 14 сосуда 10, и краевая часть 132 держателя 130 упирается в донную часть 12 вокруг сквозного отверстия 14 сосуда 10, набор 100а ножей расположен на донной части 12 сосуда 10.

Второй подшипник 145 предусмотрен между внутренней периферийной поверхностью второго опорного участка 134 и внешней периферийной поверхностью ножевого вала 125 обратного вращения, и внешняя периферийная поверхность ножевого вала 125 обратного вращения поддерживается внутренним кольцом второго подшипника 145, так что возможно обратное вращение ножевого вала 125 обратного вращения.

Второе масляное уплотнение 144 и третье масляное уплотнение 146, выполненные с возможностью предотвращать утечку масла из второго подшипника 145 и проникновение влаги во второй подшипник 145, предусмотрены соответственно на верхней части и нижней части второго подшипника 145.

Первая часть 135 держателя расположена на верхней части второго масляного уплотнения 144, и влага может проникать во второй подшипник 145 через зазор, образованный между первой частью 135 держателя, которая образует периферию края сквозного отверстия 131а, и внешней периферийной поверхностью главного ножевого вала 111. Однако, благодаря обеспечению второго масляного уплотнения 144, поток влаги может быть предотвращен.

Третий подшипник 147, в котором вращение вперед происходит на внутреннем кольце, а обратное вращение происходит на внешнем кольце, предусмотрен между внутренней периферийной поверхностью участка 125d вставки подшипника ножевого вала 125 обратного вращения и внешней периферийной поверхностью опорного участка 111с для подшипника главного ножевого вала 111.

Верхняя поверхность внешнего кольца третьего подшипника 147 опирается на второй ступенчатый участок 125h ножевого вала 125 обратного вращения.

Четвертое масляное уплотнение 148 предусмотрено на нижней части третьего подшипника 147 и вставлено между внутренней периферийной поверхностью участка 125d вставки подшипника ножевого вала 125 обратного вращения и внешней периферийной поверхностью опорного участка 111с для подшипника главного ножевого вала 111 для предотвращения утечки масла из третьего подшипника 147 и проникновения влаги в третий подшипник 147.

Крепежная гайка 160 предусмотрена сопрягающейся с держателем 130 для закрепления набора 100а ножей на донной части 12 сосуда 10.

Крепежная гайка 160 выполнена в кольцевой форме со сквозным отверстием 160 с, образованным в ней, и включает в себя внешний фланец 160а, который простирается вверх по периферии внешнего края крепежной гайки 160, и внутренний фланец 160b, который простирается вверх по периферии внутреннего края крепежной гайки 160.

Винтовые резьбы образованы на внешней периферийной поверхности нижней части первого опорного участка 133, винтовые резьбы также образованы на внутренней периферийной поверхности внутреннего фланца 160b, и, благодаря сопряжению винтовых резьб, крепежная гайка 160 и держатель 130 прочно сопряжены друг с другом.

Когда крепежная гайка 160 и держатель 130 сопряжены друг с другом с помощью винтовых резьб, как описано выше, верхняя поверхность внешнего фланца 160а крепежной гайки 160 прижимает нижнюю поверхность донной части 12 сосуда 10 вверх. Следовательно, уплотняющий элемент 150, предусмотренный между нижней поверхностью краевой части 132 держателя 130 и верхней поверхностью донной части 12 сосуда 10, прижимается вниз, и таким образом между нижней поверхностью краевой части 132 и верхней поверхностью уплотняющего элемента 150, а также между нижней поверхностью уплотняющего элемента 150 и верхней поверхностью донной части 12 сохраняется воздухонепроницаемость.

Кроме того, когда ножевой узел 100 соединен с сосудом 10 с помощью крепежной гайки 160, поскольку ножевой узел 100 может быть легко отделен от сосуда 10, становится легко мыть сосуд 10, и пользователь может отсоединять ножевой узел 100 и затем мыть только сосуд 10. Таким образом, поскольку вес сосуда 10 становится легким, неудобство из-за веса сосуда 10 при мытье сосуда 10 может быть предотвращено.

Со ссылкой на фиг. 1-3 на нижней части сосуда 10 предусмотрен корпус 20, в котором предусмотрены электродвигатель 300, выполненный с возможностью создавать вращение вперед, и узел 200 шестеренчатой коробки, выполненный с возможностью одновременно передавать вращение вперед электродвигателя 300 и преобразовывать вращение вперед в обратное вращение, и затем также передавать обратное вращение.

Корпус 20 включает в себя основную часть 21 корпуса, в которой по внешней периферии верхней части образован конический участок, а участок под коническим участком выполнен в цилиндрической форме, участок 24 установки сосуда, который простирается внутрь в горизонтальном направлении от верхнего конца основной части 21 корпуса по его периферии, основная часть стенки 26 углубления, которая простирается вниз от внутренней концевой части участка 24 установки сосуда, так что углубление 25 образовано в его внутреннем пространстве, верхнюю пластину 22 корпуса, которая простирается внутрь от нижнего конца основной части стенки 26 углубления по его периферии и которая имеет сквозное отверстие 23а (см. фиг. 8), образованное на центральном участке, внутренний фланец 23, который выступает вверх от внутренней краевой части верхней пластины 22 корпуса, окружая сквозное отверстие 23а, и крышку 27 корпуса, выполненную с возможностью закрывать открытую нижнюю часть основной части 21 корпуса.

Верхняя пластина 22 корпуса расположена в положении ниже участка 24 установки сосуда, который является краевой частью корпуса 20, так что образовано углубление 25. Когда сосуд 10 установлен на верхней части корпуса 20, край донной части 12 сосуда 10 расположен на участке 24 установки сосуда, а нижний фланец 13 сосуда 10 вставлен по краю углубления 25. В этом случае нижний фланец 13 сосуда направляется внутренней периферийной поверхностью основной части стенки 26 углубления. Кроме того, после соединения сосуда 10 и корпуса 20 друг с другом, нижний фланец 13 сосуда опирается на основную часть стенки 26 углубления, и таким образом перемещение сосуда 10 может быть предотвращено.

Вторая главная муфта 210 и вторая муфта 220 обратного вращения выполнены проходящими через сквозное отверстие 23а. Кроме того, в углублении 25, которое является пространством между донной частью 12 сосуда 10 и верхней пластиной 22 корпуса, первая главная муфта 114 и вторая главная муфта 210 соединены друг с другом и первая муфта 125е обратного вращения и вторая муфта 220 обратного вращения соединены друг с другом.

Поскольку верхнюю часть узла 200 шестеренчатой коробки закрывает верхняя пластина 22 корпуса, поток влаги или постороннего вещества в узел 200 шестеренчатой коробки может быть предотвращен. Кроме того, поскольку внутренний фланец 23 выступает выше центрального участка верхней пластины 22 корпуса, даже когда влага проникает в углубление 25, поток влаги в узел 200 шестеренчатой коробки через сквозное отверстие 23а (см. фиг. 8) предотвращается.

Верхняя пластина 22 корпуса выполнена в ступенчатой форме, в которой внешняя часть является высокой, а внутренняя часть является низкой, и на краю нижней поверхности верхней пластины 22 корпуса образовано множество круглых выступов 28 верхней пластины так, чтобы выступать вниз. Крепежные участки 253 шестеренчатой коробки, которые будут описаны ниже, расположены на круглых выступах 28 верхней пластины, и круглые выступы 28 верхней пластины и крепежные участки 253 шестеренчатой коробки прикреплены друг к другу крепежными элементами (не показаны). Таким образом, узел 200 шестеренчатой коробки закреплен на верхней пластине 22 корпуса.

Вторая главная муфта 210 и вторая муфта 220 обратного вращения предусмотрены отделяемыми от верхней пластины 22 корпуса в направлении вверх.

Кроме того, поскольку в углублении 25, которое является пространством между сосудом 10 и корпусом 20, первая главная муфта 114 и вторая главная муфта 210 соединены друг с другом и первая муфта 125е обратного вращения и вторая муфта 220 обратного вращения соединены друг с другом, то когда сосуд 10 отделяется от верхней стороны корпуса 20, муфты разъединяются. Следовательно, поскольку узел 200 шестеренчатой коробки отделяется от ножевого узла 100, даже когда пользователь поднимает сосуд 10, чтобы помыть его, вес сосуда 10 становится легким, и таким образом может быть повышено удобство пользователя.

Кроме того, поскольку в углублении 25 первая главная муфта 114 соединена с главным ножевым валом 111 крепежным элементом 115, вторая главная муфта 210 соединена с валом 212 главной шестерни крепежным элементом 211 и вторая муфта 220 обратного вращения соединена с соединительным валом 221 шестерни обратного вращения крепежным элементом 223, то когда сосуд 10 отделяется вверх от корпуса 20, первая главная муфта 114, вторая главная муфта 210 и вторая муфта 220 обратного вращения могут быть легко отделены. Следовательно, при возникновении неисправности в муфтах 114, 210 и 220 и элементах, соединенных с ними, и необходимости ремонта, поскольку муфты 114, 210 и 220 могут быть легко заменены, ремонтные работы упрощаются.

Конкретная конфигурация узла 200 шестеренчатой коробки будет описана со ссылкой на фиг. 5, 6, 8 и 9.

Узел 200 шестеренчатой коробки включает в себя вторую главную муфту 210, зацепленную с первой главной муфтой 114, вал 212 главной шестерни, имеющий верхний конец, сопряженный со второй главной муфтой 210, и нижний конец, сопряженный с валом 310 (см. фиг. 1) электродвигателя 300 для вращения в направлении вперед, множество шестерен 213, 230, 240 и 222, выполненных с возможностью преобразовывать вращение вперед вала 212 главной шестерни в обратное вращение, вторую муфту 220 обратного вращения, выполненную с возможностью передавать обратное вращение, передаваемое через множество шестерен 213, 230, 240 и 222, первой муфте 125е обратного вращения, и картер 250 шестеренчатой коробки, выполненный с возможностью охватывать внешние стороны второй главной муфты 210, вала 212 главной шестерни, множества шестерен 213, 230, 240 и 222 и второй муфты 220 обратного вращения.

Поскольку вал 212 главной шестерни и множество шестерен 213, 230, 240 и 222, которые создают рабочий шум в процессе передачи вращающего усилия электродвигателя 300, предусмотрены внутри картера 250 шестеренчатой коробки, и картер 250 шестеренчатой коробки расположен внутри корпуса 20, вал 212 главной шестерни и множество шестерен 213, 230, 240 и 222, которые создают рабочий шум, дважды окружены картером 250 шестеренчатой коробки и корпусом 20, и таким образом создание рабочего шума может быть минимизировано при приведении в действие двигателя 300.

Как проиллюстрировано на фиг. 3, узел 200 шестеренчатой коробки может быть разделен на вторую главную муфту 210, вторую муфту 220 обратного вращения и вспомогательный узел 200а шестеренчатой коробки. Вспомогательный узел 200а шестеренчатой коробки может быть выполнен включающим в себя вал 212 главной шестерни, множество шестерен 213, 230, 240 и 222 и картер 250 шестеренчатой коробки.

Соединительный участок 210а второй главной муфты выполнен выступающим вверх в виде зубьев шестерни от верхней поверхности второй главной муфты 210, и соединительный участок 210а второй главной муфты зацепляется с зубьями шестерни соединительного участка 114d первой главной муфты 114 для передачи вращения вперед.

На нижней поверхности второй главной муфты 210 образован участок 210с присоединения вала, который выступает вниз в цилиндрической форме и имеет внутреннее пространство, через которое проходит крепежный элемент 211, а в верхней части внутреннего пространства участка 210с присоединения вала образовано крепежное отверстие 210b, через которое вертикально проходит крепежный элемент 211 для винтового соединения.

Соединительный участок 220а муфты обратного вращения образован выступающим вверх в виде зубьев шестерни от верхней поверхности второй муфты 220 обратного вращения, и соединительный участок 220а муфты обратного вращения зацепляется с первой муфтой 125е обратного вращения для передачи обратного вращения.

Во второй муфте 220 обратного вращения образовано пространство 220b для вставки муфты, которое имеет форму, в которой центральный участок верхней поверхности второй муфты 220 обратного вращения образован вогнутым, на нижней части пространства 220b для вставки муфты образована часть 220d второй муфты обратного вращения, которая имеет форму плоской пластины, в ней образовано сквозное отверстие 220 с для вала, которое проходит вертикально через часть 220d второй муфты обратного вращения, и на боковой части сквозного отверстия 220 с для вала образовано крепежное отверстие 220е.

В состоянии, в котором внутренняя периферийная поверхность, образующая пространство 220b для вставки муфты, которое является внутренним пространством второй муфты 220 обратного вращения, и внешняя периферийная поверхность второй главной муфты 210 разнесены друг от друга, вторая главная муфта 210 расположена в пространстве 220b для вставки муфты, и вторая главная муфта 210 и вал 212 главной шестерни соединены друг с другом крепежным элементом 211 через сквозное отверстие 220 с для вала. Нижний соединительный участок 220f выполнен выступающим вниз по периферии края нижней поверхности части 220d второй муфты обратного вращения, и соединительный вал 221 шестерни обратного вращения, который будет описан ниже, соединен с нижним соединительным участком 220f.

Край 220g муфты обратного вращения образован простирающимся вниз от периферии внешнего края соединительного участка 220а муфты обратного вращения. Как проиллюстрировано на фиг. 8, край 220g муфты обратного вращения расположен на внешней периферии внутреннего фланца 23, и для обеспечения возможности расположения нижнего конца края 220g муфты обратного вращения в положении ниже верхнего конца внутреннего фланца 23, край 220g муфты обратного вращения и внутренний фланец 23 предусмотрены имеющими конструкцию, в которой по меньшей мере некоторые их участки перекрываются в вертикальном направлении на внутренней стороне и внешней стороне. Благодаря перекрывающейся конструкции поток влаги в узел 200 шестеренчатой коробки через сквозное отверстие 23а может быть более надежно предотвращен.

Вал 212 главной шестерни образован имеющим длину в вертикальном направлении, верхняя концевая часть 212а вала 212 главной шестерни проходит через сквозное отверстие 220 с для вала и соосно сопряжена со второй главной муфтой 210 крепежным элементом 211, а нижняя концевая часть 212b вала 212 главной шестерни соединена с валом 310 электродвигателя 300 и вращается в направлении вперед за счет приведения в действие электродвигателя 300. Кольцевой установочный паз 212с образован на нижнем участке верхней концевой части 212а так, чтобы быть вогнутым внутрь от его внешней периферийной поверхности.

Картер 250 шестеренчатой коробки включает в себя цилиндрическую основную часть 251 картера, имеющую открытый нижний участок и множество крепежных участков 253 шестеренчатой коробки, выступающих вверх от края верхней поверхности верхнего элемента 251а картера, который закрывает верхнюю часть основной части 251 картера.

В центральном участке верхнего элемента 251а картера образовано сквозное отверстие 254, на верхнем элементе 251а картера образован центральный фланец 252 картера, простирающийся вверх по периферии края, на котором образовано сквозное отверстие 254, и затем изгибающийся внутрь, и образован центральный выступ 255 картера, выступающий вверх с внутренней стороны центрального фланца 252 картера.

Первый опорный круглый выступ 251b для вала (см. фиг. 9) образован выступающим вниз от нижней поверхности верхнего элемента 251а картера, а второй опорный круглый выступ для вала (не показан), имеющий ту же форму, что и первый опорный круглый выступ 251b для вала, образован в положении рядом с первым опорным круглым выступом 251b для вала.

Предусмотрена крышка 260 картера шестеренчатой коробки, выполненная с возможностью закрывать открытый нижний участок основной части 251 картера. Отверстие 261а для прохождения вала, через которое проходит нижняя концевая часть вала 212 главной шестерни, образовано на центральном участке верхней поверхности крышки 260 картера шестеренчатой коробки, и участок 261 вставки вала образован выступающим вверх от верхней поверхности крышки 260 картера шестеренчатой коробки по периферии отверстия 261а для прохождения вала. Первый опорный круглый выступ 262 и второй опорный круглый выступ 263 образованы выступающими вверх в цилиндрической форме от верхней поверхности крышки 260 картера шестеренчатой коробки вокруг участка 261 вставки вала.

Множество шестерен 213, 230, 240 и 222 включают в себя главную шестерню 213, сопряженную с валом 212 главной шестерни, чтобы вращаться в направлении вперед, первую вспомогательную шестерню 230, зацепленную с главной шестерней 213, чтобы вращаться в обратном направлении, вторую вспомогательную шестерню 240, зацепленную с первой вспомогательной шестерней 230, чтобы вращаться в направлении вперед, и шестерню 222 обратного вращения, зацепленную со второй вспомогательной шестерней 240, чтобы вращаться в обратном направлении.

Первая вспомогательная шестерня 230 включает в себя участок 230а зацепления главной шестерни, зацепляемый с зубьями шестерни, образованными на внешней периферийной поверхности главной шестерни 213, и участок 230b зацепления второй вспомогательной шестерни, который выполнен как одно целое с верхней частью участка 230а зацепления главной шестерни и имеет меньший диаметр, чем диаметр участка 230а зацепления главной шестерни.

Вал 231 первой вспомогательной шестерни предусмотрен проходящим через центр первой вспомогательной шестерни 230 и расположенным прямо в вертикальном направлении для обеспечения возможности обратного вращения первой вспомогательной шестерни 230, и на валу 231 первой вспомогательной шестерни, на верхнем участке и нижнем участке первой вспомогательной шестерни 230 соответственно обеспечено множество втулок 233, 235 и 238 и множество шайб 232, 234, 236 и 237.

Верхний конец и нижний конец вала 231 первой вспомогательной шестерни вставлены в первый опорный круглый выступ 251b для вала картера 250 шестеренчатой коробки и первый опорный круглый выступ 262 крышки 260 картера шестеренчатой коробки, соответственно, с тем, чтобы поддерживаться.

На верхнем участке первой вспомогательной шестерни 230 втулка 238, шайбы 237 и 236, втулка 235 и шайба 234 последовательно присоединены от верхней части вала 231 первой вспомогательной шестерни до его нижней части.

Кроме того, на нижнем участке первой вспомогательной шестерни 230 шайба 232 и втулка 233 сопряжены с валом 231 первой вспомогательной шестерни. Кольцевая втулка 233, установленная на нижнем конце вала 231 первой вспомогательной шестерни, вставляется в первый опорный круглый выступ 262.

Вторая вспомогательная шестерня 240 включает в себя участок 240а зацепления первой вспомогательной шестерни, зацепляемый с участком 230b зацепления второй вспомогательной шестерни, а участок 240b зацепления шестерни обратного вращения, который выполнен как одно целое с верхней частью участка 240а зацепления первой вспомогательной шестерни и имеет больший диаметр, чем диаметр участка 240а зацепления первой вспомогательной шестерни.

Вал 241 второй вспомогательной шестерни предусмотрен проходящим через центр второй вспомогательной шестерни 240 и расположенным прямо в вертикальном направлении для обеспечения возможности вращения вперед второй вспомогательной шестерни 240, и на валу 241 второй вспомогательной шестерни, на верхнем участке и нижнем участке второй вспомогательной шестерни 240 соответственно предусмотрено множество втулок 242, 245 и 249 и множество шайб 243, 244, 246, 247 и 248.

Верхний конец и нижний конец вала 241 второй вспомогательной шестерни вставлены во второй опорный круглый выступ для вала картера 250 шестеренчатой коробки и второй опорный круглый выступ 263 крышки 260 картера шестеренчатой коробки, соответственно, с тем, чтобы поддерживаться.

На верхнем участке второй вспомогательной шестерни 240 шайба 243 и втулка 242 сопряжены с валом 241 второй вспомогательной шестерни.

Кроме того, на нижнем участке второй вспомогательной шестерни 240 шайба 244, втулка 245, шайбы 246, 247 и 248 и втулка 249 последовательно присоединены от верхней части вала 241 второй вспомогательной шестерни до его нижней части. Кольцевая втулка 249, установленная на нижнем конце вала 241 второй вспомогательной шестерни, вставляется во второй опорный круглый выступ 263.

Внешние периферийные поверхности главной шестерни 213, первой вспомогательной шестерни 230, второй вспомогательной шестерни 240 и шестерни 222 обратного вращения для их зацепления образованы в форме винтовой шестерни.

В этом варианте осуществления участок 230b зацепления второй вспомогательной шестерни имеет меньший диаметр, чем участок 230а зацепления главной шестерни первой вспомогательной шестерни 230, и участок 240b зацепления шестерни обратного вращения имеет больший диаметр, чем первый участок 240а зацепления второй вспомогательной шестерни 240. Однако, диаметры могут быть выполнены отличными от диаметров в этом варианте осуществления, когда регулируются передаточное число между участками зацепления главной шестерни 213 и первой вспомогательной шестерни 230, передаточное число между участками зацепления первой вспомогательной шестерни 230 и второй вспомогательной шестерни 240 и передаточное число между участками зацепления второй вспомогательной шестерни 240 и шестерни 222 обратного вращения.

Кроме того, поскольку первая вспомогательная шестерня 230 и вторая вспомогательная шестерня 240 имеют двойные зубчатые структуры с разными диаметрами, чтобы иметь разные передаточные числа, с помощью регулировки передаточных чисел скорости вращения первого ножа 110 и второго ножа 120 могут быть отрегулированы на разные скорости, и также может быть получена скорость вращения выше основной скорости вращения электродвигателя 300.

Например, когда передаточное число между главной шестерней 213 и первой вспомогательной шестерней 230 установлено как 1:1,5, передаточное число между первой вспомогательной шестерней 230 и второй вспомогательной шестерней 240 установлено как 1,5:1,5, и передаточное число между второй вспомогательной шестерней 240 и шестерней 222 обратного вращения установлено как 1,5:2, поскольку скорость вращения первого ножа 110 и скорость вращения второго ножа 120 отличаются на коэффициент два, даже когда использован электродвигатель с низким числом об/мин, скорость вращения второго ножа 120 может быть установлена на скорость вращения, которая в два раза выше скорости вращения первого ножа 110.

Шестерня 222 обратного вращения выполнена таким образом, что сквозное отверстие 222 с для вала, через которое проходит вал 212 главной шестерни, проходит от верхней части центра шестерни 222 обратного вращения к ее нижней части. Таким образом, шестерня 222 обратного вращения имеет конструкцию, которая соосна с валом 212 главной шестерни.

Участок 222а зацепления второй вспомогательной шестерни, зацепленный с участком 240b зацепления шестерни обратного вращения второй вспомогательной шестерни 240, образован на внешней периферийной поверхности центрального участка шестерни 222 обратного вращения, винтовые резьбы 222b для соединения с соединительным валом 221 шестерни обратного вращения образованы на внешней периферийной поверхности верхнего участка шестерни 222 обратного вращения, и поскольку внутренняя периферийная поверхность сквозного отверстия 222с для вала разнесена от внешней периферийной поверхности вала 212 главной шестерни, вращение вперед вала 212 главной шестерни не передается шестерне 222 обратного вращения.

Соединительный вал 221 шестерни обратного вращения выполнен в цилиндрической форме, винтовые резьбы 221а, которые винтовым образом соединяются с винтовыми резьбами 222b шестерни 222 обратного вращения, образованы на внутренней периферийной поверхности нижнего конца соединительного вала 221 шестерни обратного вращения, и верхняя концевая часть соединительного вала 221 шестерни обратного вращения соединяется со второй муфтой 220 обратного вращения для передачи обратного вращения второй муфте 220 обратного вращения.

На верхней части соединительного вала 221 шестерни обратного вращения образован участок 221d присоединения муфты для соединения со второй муфтой 220 обратного вращения, и на верхней поверхности 221b участка 221d присоединения муфты образовано сквозное отверстие 221 с для вала, через которое проходит верхняя концевая часть вала 212 главной шестерни.

Участок 221d присоединения муфты имеет круглое поперечное сечение, в котором на краевых частях обеих сторон, противоположных друг другу, выполнен D-образный разрез, и нижний соединительный участок 220f второй муфты 220 обратного вращения выполнен в форме, которая соответствует участку 22Id присоединения муфты, так что участок 221d присоединения муфты вставляется в нижний соединительный участок 220f.

Кроме того, в верхней поверхности 221b участка 221d присоединения муфты образована пара крепежных отверстий 221е, и с помощью крепежного элемента 223 закрепление осуществляется в крепежном отверстии 220е второй муфты 220 обратного вращения и крепежных отверстиях 221е соединительного вала 221 шестерни обратного вращения.

Выступающий край 221f образован выступающим наружу от нижней части внешней периферийной поверхности соединительного вала 221 шестерни обратного вращения.

Пятый подшипник 274 вставлен между внутренней периферийной поверхностью соединительного вала 221 шестерни обратного вращения и внешней периферийной поверхностью вала 212 главной шестерни, и таким образом вал 212 главной шестерни и соединительный вал 221 шестерни обратного вращения могут вращаться в противоположных направлениях.

Для предотвращения утечки масла из пятого подшипника 274 и проникновения влаги в пятый подшипник 274, в положении поверх пятого подшипника 274 предусмотрено пятое масляное уплотнение 271, которое обеспечено между внутренней периферийной поверхностью соединительного вала 221 шестерни обратного вращения и внешней периферийной поверхностью вала 212 главной шестерни.

В положении под пятым подшипником 274 предусмотрено стопорное кольцо 275, которое вставляется в кольцевой установочный паз 212 с вала 212 главной шестерни, так что при установке вала 212 главной шестерни во внутреннюю часть картера 250 шестеренчатой коробки стопорное кольцо 275 упирается в пятый подшипник 274, регулируя положение, в котором устанавливается вал 212 главной шестерни, и предотвращая отсоединение пятого подшипника 274 вниз.

Четвертый подшипник 273 вставляется между внешней периферийной поверхностью соединительного вала 221 шестерни обратного вращения и внутренней периферийной поверхностью центрального фланца 252 картера 250 шестеренчатой коробки, обеспечивая возможность обратного вращения соединительного вала 221 шестерни обратного вращения.

Для предотвращения утечки масла из четвертого подшипника 273 и проникновения влаги в четвертый подшипник 273 предусмотрено шестое масляное уплотнение 272 в положении поверх четвертого подшипника 273, которое обеспечено между внешней периферийной поверхностью соединительного вала 221 шестерни обратного вращения и внутренней периферийной поверхностью центрального фланца 252 картера.

Когда пятое масляное уплотнение 271 и шестое масляное уплотнение 272 соответственно предусмотрены на внутренней стороне и внешней стороне соединительного вала 221 шестерни обратного вращения, как описано выше, перекрывающаяся структура между внутренним фланцем 23, который выступает вверх от верхней пластины 22 корпуса, и краем 220g муфты обратного вращения сначала блокирует поток влаги в узел 200 шестеренчатой коробки, а пятое масляное уплотнение 271 и шестое масляное уплотнение 272 вторично блокируют поток влаги в узел 200 шестеренчатой коробки. Следовательно, износостойкость элементов, предусмотренных внутри узла 200 шестеренчатой коробки, может быть повышена.

Нижняя часть внутреннего кольца четвертого подшипника 273 может опираться на выступающий край 221f соединительного вала 221 шестерни обратного вращения.

Шестой подшипник 276 предусмотрен между внутренней периферийной поверхностью нижнего участка шестерни 222 обратного вращения и внешней периферийной поверхностью вала 212 главной шестерни, и таким образом шестерня 222 обратного вращения и вал 212 главной шестерни могут вращаться в противоположных направлениях.

Седьмой подшипник 277 предусмотрен между внутренней периферийной поверхностью участка 261 вставки вала крышки 260 картера шестеренчатой коробки и внешней периферийной поверхностью нижней концевой части 212b вала 212 главной шестерни, обеспечивая возможность вращения вперед вала 212 главной шестерни.

Со ссылкой на фиг. 10 и 11 вал 212 главной шестерни расположен на центральном участке картера 250 шестеренчатой коробки, а вал 231 первой вспомогательной шестерни и вал 241 второй вспомогательной шестерни предусмотрены в положениях рядом с периферией вала 212 главной шестерни.

Участок 230а зацепления главной шестерни первой вспомогательной шестерни 230 и главная шестерня 213 расположены на соответствующих высотах для зацепления друг с другом, участок 230b зацепления второй вспомогательной шестерни первой вспомогательной шестерни 230 и участок 240а зацепления первой вспомогательной шестерни второй вспомогательной шестерни 240 расположены на соответствующих высотах для зацепления друг с другом, и участок 240b зацепления шестерни обратного вращения второй вспомогательной шестерни 240 и шестерня 222 обратного вращения расположены на соответствующих высотах для зацепления друг с другом.

В этом случае участок 230а зацепления главной шестерни и участок 230b зацепления второй вспомогательной шестерни первой вспомогательной шестерни 230 имеют разные диаметры, участок 240а зацепления первой вспомогательной шестерни и участок 240b зацепления шестерни обратного вращения второй вспомогательной шестерни 240 имеют разные диаметры, участок 240b зацепления шестерни обратного вращения и участок 230а зацепления главной шестерни, которые имеют большие диаметры, расположены на верхнем участке и нижнем участке, соответственно, и участок 230b зацепления второй вспомогательной шестерни и участок 240а зацепления первой вспомогательной шестерни, которые имеют меньшие диаметры, расположены между верхним участком и нижним участком. Таким образом первая вспомогательная шестерня 230 и вторая вспомогательная шестерня 240 предусмотрены частично перекрывающимися друг с другом, если смотреть сверху, как показано на фиг. 11.

Благодаря такой конфигурации, первая вспомогательная шестерня 230 и вторая вспомогательная шестерня 240, которые выполнены с возможностью преобразовывать вращение вперед в обратное вращение, могут обеспечиваться занимающими небольшое пространство внутри узла 200 шестеренчатой коробки.

В блендере, имеющем вышеуказанную конфигурацию, при приведении в действие электродвигателя 300 вал 212 главной шестерни, главная шестерня 213, вторая главная муфта 210, первая главная муфта 114, главный ножевой вал 111 и первый нож 110, которые соединены с валом 310 электродвигателя 300, вращаются в направлении вперед.

Одновременно первая вспомогательная шестерня 230, зацепленная с главной шестерней 213, вращается в обратном направлении, вторая вспомогательная шестерня 240, зацепленная с первой вспомогательной шестерней 230, вращается в направлении вперед, а шестерня 222 обратного вращения, зацепленная со второй вспомогательной шестерней 240, вращается в обратном направлении. Таким образом вращение вперед главной шестерни 213 преобразуется в обратное вращение.

За счет обратного вращения шестерни 222 обратного вращения соединительный вал 221 шестерни обратного вращения, вторая муфта 220 обратного вращения, первая муфта 125е обратного вращения, ножевой вал 125 обратного вращения, опорный элемент 124 для второго ножа, второй нож 120 и крепежный элемент 121 для второго ножа вращаются в обратном направлении.

Как описано выше, поскольку в углублении 25, которое является пространством, образованным между сосудом 10 и корпусом 20, первая главная муфта 114 и вторая главная муфта 210 соединены друг с другом с возможностью отсоединения и первая муфта 125е обратного вращения и вторая муфта 220 обратного вращения соединены друг с другом с возможностью отсоединения, то когда сосуд 10 отделяется от корпуса 20, только ножевой узел 100 остается сопряженным с сосудом 10, а узел 200 шестеренчатой коробки остается внутри корпуса 20. Следовательно, поскольку сосуд 10, сопряженный с ножевым узлом 100, является легковесным, может быть предотвращено неудобство для пользователя из-за веса сосуда 10.

Кроме того, поскольку ножевой узел 100 может быть легко отделен от сосуда 10, сосуд 10 и ножевой узел 100 могут быть вымыты в состоянии, в котором ножевой узел 100 удален из сосуда 10. Следовательно, можно предотвратить травму пользователя из-за ножа при мытье сосуда 10 и ножевого узла 100.

Кроме того, когда сосуд 10 и ножевой узел 100 отделены от корпуса 20, поскольку вторая главная муфта 210 и вторая муфта 220 обратного вращения открыты на верхнюю сторону верхней пластины 22 корпуса 20, вторая главная муфта 210 и вторая муфта 220 обратного вращения могут быть легко отделены от узла 200 шестеренчатой коробки. Следовательно, упрощено отдельное мытье второй главной муфты 210 и второй муфты 220 обратного вращения.

Кроме того, поскольку множество шестерен 213, 230, 240 и 222 предусмотрено внутри узла 200 шестеренчатой коробки, и поток инородных веществ, включая влагу, в узел 200 шестеренчатой коробки заблокирован, износостойкость элементов внутри узла 200 шестеренчатой коробки может быть повышена.

Примерные варианты осуществления настоящего раскрытия были подробно описаны выше, но настоящее раскрытие не ограничивается вышеописанными вариантами осуществления. Настоящее раскрытие может быть модифицировано и воплощено различными другими способами в пределах объема формулы изобретения, подробного описания и прилагаемых чертежей, и такие модификации также относятся к настоящему раскрытию.

Описание ссылочных позиций

10: сосуд; 11: корпус сосуда;

12: донная часть; 13: нижний фланец сосуда;

14: сквозное отверстие; 15: фланец сквозного отверстия;

20: корпус; 21: основная часть корпуса;

22: верхняя поверхность корпуса; 23: внутренний фланец;

23а: сквозное отверстие; 24: участок установки сосуда;

26: основная часть стенки углубления; 27: крышка корпуса;

28: круглый выступ верхней пластины; 100: ножевой узел;

100а: набор ножей; 110: первый нож;

110а: участок присоединения вала; 110b: ножевой участок;

110с: сквозное отверстие для вала; 111: главный ножевой вал;

111а: сопрягающаяся (соединяющаяся) с крышкой часть; 111b: основная часть вала;

111с: опорный участок для подшипника; 111d: сопрягающаяся с муфтой часть;

111е: первая ступень; 111f: вторая ступень;

112: крышка вала; 113: крепежная шайба первого ножа;

114: первая главная муфта; 114а: основная часть первой главной муфты;

114b: сопрягающаяся (соединяющаяся) с главным ножевым валом часть; 114с: сопрягающийся с главным ножевым валом паз;

114d: соединительный участок первой главной муфты; 120: второй нож;

120а: участок присоединения вала; 120b: ножевой участок;

120с: сквозное отверстие для вала; 121: крепежный элемент второго ножа;

121а: винтовая резьба; 121b: ступенчатый участок

122: крепежная шайба для второго ножа; 123: крепежная втулка для второго ножа;

124: опорный элемент второго ножа; 124а: винтовая резьба;

125: ножевой вал обратного вращения; 125а: участок основной части вала;

125b: первый винтовой участок; 125с: второй винтовой участок;

125d: участок вставки подшипника; 125е: первая муфта обратного вращения;

125f: сквозное отверстие для вала; 125g: первый ступенчатый участок;

125h: второй ступенчатый участок; 130: держатель;

131: вторая часть держателя; 131а: сквозное отверстие;

132: краевая часть; 133: первый опорный участок;

134: второй опорный участок; 135: первая часть держателя;

141: шайба для ножа; 142: первое масляное уплотнение;

143: первый подшипник; 144: второе масляное уплотнение;

145: второй подшипник; 146: третье масляное уплотнение;

147: третий подшипник; 148: четвертое масляное уплотнение;

150: уплотняющий элемент; 160: крепежная гайка;

160а: внешний фланец; 160b: внутренний фланец;

160с: сквозное отверстие; 200: узел шестеренчатой коробки;

200а: вспомогательный узел шестеренчатой коробки; 210: вторая главная муфта;

210а: соединительный участок второй главной муфты; 210b: крепежное отверстие;

210с: участок присоединения вала; 211: крепежный элемент;

212: вал главной шестерни; 212а: верхняя концевая часть;

212b: нижняя концевая часть; 212с: кольцевой установочный паз;

213: главная шестерня; 220: вторая муфта обратного вращения;

220а: соединительный участок муфты обратного вращения;

220b: пространство для вставки муфты;

220с: сквозное отверстие для вала;

220d: часть второй муфты обратного вращения;

220е: крепежное отверстие; 220f: нижний соединительный участок;

220g: край муфты обратного вращения;

221: соединительный вал шестерни обратного вращения;

221а: винтовая резьба; 221b: верхняя поверхность;

221с: сквозное отверстие для вала; 221d: участок присоединения муфты;

221е: крепежное отверстие; 221f: выступающий край;

222: шестерня обратного вращения; 222а: участок зацепления второй вспомогательной шестерни;

222b: винтовая резьба; 222с: сквозное отверстие для вала;

223: крепежный элемент; 230: первая вспомогательная шестерня;

230а: участок зацепления главной шестерни;

230b: участок зацепления второй вспомогательной шестерни;

231: вал первой вспомогательной шестерни; 232, 236, 237: шайба;

233, 238: втулка; 240: вторая вспомогательная шестерня;

240а: участок зацепления первой вспомогательной шестерни;

240b: участок зацепления шестерни обратного вращения;

241: вал второй вспомогательной шестерни; 242, 245, 249: втулка;

243, 244, 246, 247, 248: шайба; 250: картер шестеренчатой коробки;

251: основная часть картера; 251а: верхний элемент картера;

251b: первый опорный круглый выступ для вала; 252: центральный фланец картера;

253: крепежный участок шестеренчатой коробки; 254: сквозное отверстие

255: центральный выступ картера; 260: крышка картера шестеренчатой коробки;

261: участок вставки вала; 261а: отверстие для прохождения вала;

262: первый опорный круглый выступ; 263: второй опорный круглый выступ;

271: пятое масляное уплотнение; 272: шестое масляное уплотнение;

273: четвертый подшипник; 274: пятый подшипник;

275: стопорное кольцо; 276: шестой подшипник;

277: седьмой подшипник; 300: электродвигатель

Предложенное изобретение относится к блендеру с двунаправленно вращающимися ножами. Блендер включает в себя ножевой узел, включающий в себя главный ножевой вал, который соединен с первым ножом и первой главной муфтой, для вращения в направлении вперед и ножевой вал обратного вращения, который соединен со вторым ножом и первой муфтой обратного вращения, для вращения в обратном направлении, узел шестеренчатой коробки, включающий в себя вал главной шестерни, соединенный со второй главной муфтой, которая зацепляется с первой главной муфтой, чтобы вращаться в направлении вперед, множество шестерен, выполненных с возможностью преобразовывать вращение вперед вала главной шестерни в обратное вращение, и вторую муфту обратного вращения, выполненную с возможностью передавать обратное вращение, передаваемое через множество шестерен, первой муфте обратного вращения, и корпус, в котором имеется узел шестеренчатой коробки. Технический результат - облегчение разборки и сборки компонентов, безопасное использование блендера и повышение износостойкости компонентов. 16 з.п. ф-лы, 11 ил.

1. Блендер с двунаправленно вращающимися ножами, содержащий:

сосуд, выполненный с возможностью размещения в нем пищевых продуктов;

ножевой узел, включающий в себя главный ножевой вал, который имеет верхнюю часть, соединенную с первым ножом, и нижнюю часть, соединенную с первой главной муфтой, для вращения в направлении вперед и ножевой вал обратного вращения, который имеет верхнюю часть, соединенную со вторым ножом, и нижнюю часть, соединенную с первой муфтой обратного вращения, для вращения в обратном направлении и который имеет конструкцию, которая соосна с главным ножевым валом и через которую проходит главный ножевой вал;

узел шестеренчатой коробки, включающий в себя вал главной шестерни, соединенный со второй главной муфтой, которая зацепляется с первой главной муфтой, чтобы вращаться в направлении вперед, множество шестерен, выполненных с возможностью преобразовывать вращение вперед вала главной шестерни в обратное вращение, вторую муфту обратного вращения, выполненную с возможностью передавать обратное вращение, передаваемое через множество шестерен, первой муфте обратного вращения, и картер шестеренчатой коробки, выполненный с возможностью охватывать внешние стороны вала главной шестерни, множества шестерен и второй муфты обратного вращения; и

корпус, в котором имеется упомянутый узел шестеренчатой коробки, и верхняя пластина корпуса, выполненная закрывающей верхнюю часть узла шестеренчатой коробки, причем верхняя пластина корпуса выполнена таким образом, что через нее проходят вторая главная муфта и вторая муфта обратного вращения,

при этом множество шестерен включает в себя:

главную шестерню, соединенную с валом главной шестерни, чтобы вращаться в направлении вперед;

первую вспомогательную шестерню, включающую в себя участок зацепления главной шестерни, который зацепляется с главной шестерней, и участок зацепления второй вспомогательной шестерни, который выполнен имеющим диаметр, отличный от диаметра участка зацепления главной шестерни, для вращения в обратном направлении;

вторую вспомогательную шестерню, включающую в себя участок зацепления первой вспомогательной шестерни, который зацепляется с участком зацепления второй вспомогательной шестерни, и участок зацепления шестерни обратного вращения, который выполнен имеющим диаметр, отличный от диаметра участка зацепления первой вспомогательной шестерни, для вращения в направлении вперед; и

шестерню обратного вращения, которая зацепляется с участком зацепления шестерни обратного вращения, чтобы передавать обратное вращение второй муфте обратного вращения, и которая имеет конструкцию, соосную с валом главной шестерни.

2. Блендер по п.1, в котором:

в верхней части корпуса образовано углубление, так что верхняя пластина корпуса расположена в положении ниже края корпуса; и

в углублении, которое представляет собой пространство между донной частью сосуда и верхней пластиной корпуса, соединены первая главная муфта и вторая главная муфта и соединены первая муфта обратного вращения и вторая муфта обратного вращения.

3. Блендер по п.2, в котором на краевой части верхнего конца корпуса образован участок установки сосуда, на котором расположена нижняя поверхность краевой части сосуда.

4. Блендер по п.1, в котором:

в состоянии, в котором внутренняя периферийная поверхность, образующая внутреннее пространство первой муфты обратного вращения, разнесена от внешней периферийной поверхности первой главной муфты таким образом, что первая муфта обратного вращения и первая главная муфта свободно вращаются одна с другой, первая главная муфта расположена во внутреннем пространстве первой муфты обратного вращения; и

в состоянии, в котором внутренняя периферийная поверхность, образующая внутреннее пространство второй муфты обратного вращения, разнесена от внешней периферийной поверхности второй главной муфты таким образом, что вторая муфта обратного вращения и вторая главная муфта свободно вращаются одна с другой, вторая главная муфта расположена во внутреннем пространстве второй муфты обратного вращения.

5. Блендер по п.1, в котором:

в верхней пластине корпуса образовано сквозное отверстие, через которое вторая главная муфта и вторая муфта обратного вращения проходят через верхнюю пластину корпуса; и

по периферии сквозного отверстия образован внутренний фланец, который выступает вверх от верхней пластины корпуса.

6. Блендер по п.1, в котором вторая главная муфта и вторая муфта обратного вращения являются отделяемыми вверх от верхней пластины корпуса.

7. Блендер по п.1, в котором:

на внешней периферийной поверхности верхней части главного ножевого вала и внешней периферийной поверхности нижней части главного ножевого вала установлены соответственно первый подшипник и третий подшипник, так что внутренние кольца первого подшипника и третьего подшипника, которые входят в контакт с внешней периферийной поверхностью главного ножевого вала, вращаются в направлении вперед, а внешние кольца первого подшипника и третьего подшипника вращаются в обратном направлении вследствие вращающего усилия, передаваемого через ножевой вал обратного вращения; и

на ножевом валу обратного вращения установлен второй подшипник, так что внутреннее кольцо второго подшипника, которое входит в контакт с внешней периферийной поверхностью ножевого вала обратного вращения, вращается в обратном направлении.

8. Блендер по п.7, в котором ножевой узел включает в себя:

первое масляное уплотнение, выполненное с возможностью предотвращать утечку масла из первого подшипника и проникновение влаги в первый подшипник;

второе масляное уплотнение и третье масляное уплотнение, обеспеченные соответственно на верхнем участке и нижнем участке второго подшипника, для предотвращения утечки масла из второго подшипника и проникновения влаги во второй подшипник; и

четвертое масляное уплотнение, выполненное с возможностью предотвращать утечку масла из третьего подшипника и проникновение влаги в третий подшипник.

9. Блендер по п.1, в котором:

ножевой узел выполнен проходящим через донную часть сосуда и присоединен к сосуду с возможностью отделения от него; и

когда корпус отделен от сосуда, узел шестеренчатой коробки отделен от ножевого узла.

10. Блендер по п.9, в котором:

обеспечен держатель, который включает в себя часть держателя, через которую проходят главный ножевой вал и ножевой вал обратного вращения, кольцевую краевую часть, которая простирается наружу по периферии упомянутой части держателя, и опорный участок, который выступает вниз в цилиндрической форме от нижней поверхности упомянутой части держателя; и

при этом опорный участок проходит через донную часть сосуда, а между нижней поверхностью кольцевой краевой части и верхней поверхностью донной части сосуда предусмотрен уплотняющий элемент для сохранения воздухонепроницаемости.

11. Блендер по п.9, в котором:

обеспечен держатель, который включает в себя часть держателя, через которую проходят главный ножевой вал и ножевой вал обратного вращения, кольцевую краевую часть, которая простирается наружу по периферии упомянутой части держателя, и опорный участок, который выступает вниз в цилиндрической форме от нижней поверхности упомянутой части держателя; и

при этом на нижней стороне сосуда предусмотрена крепежная гайка, которая винтовым образом соединена с внешней периферийной поверхностью опорного участка, соединяя ножевой узел с нижней стороной сосуда.

12. Блендер по п.1, в котором:

первая муфта обратного вращения выполнена как одно целое с ножевым валом обратного вращения; и

первая главная муфта соединена с нижней концевой частью главного ножевого вала крепежным элементом.

13. Блендер по п.1, дополнительно содержащий вал первой вспомогательной шестерни, который проходит через центр первой вспомогательной шестерни и размещен в вертикальном направлении, и вал второй вспомогательной шестерни, который проходит через центр второй вспомогательной шестерни, размещен в вертикальном направлении и обеспечен в положении, разнесенном в одну сторону от вала первой вспомогательной шестерни.

14. Блендер по п.5, в котором на верхней поверхности второй муфты обратного вращения образован соединительный участок муфты обратного вращения для передачи обратного вращения при зацеплении с первой муфтой обратного вращения;

на второй муфте обратного вращения образован край муфты обратного вращения, простирающийся вниз от периферии внешнего края соединительного участка муфты обратного вращения;

край муфты обратного вращения и внутренний фланец выполнены по меньшей мере частично перекрывающимися в вертикальном направлении на упомянутых внутренней стороне и внешней стороне.

15. Блендер по п.1, в котором:

предусмотрен соединительный вал шестерни обратного вращения, соединяющий множество шестерен и вторую муфту обратного вращения друг с другом для передачи обратного вращения;

вал главной шестерни проходит через внутреннюю часть соединительного вала шестерни обратного вращения, так что вторая главная муфта соединена с верхним концом вала главной шестерни; и

вторая муфта обратного вращения соединена с участком присоединения муфты, образованным на верхней части соединительного вала шестерни обратного вращения.

16. Блендер по п.1, в котором:

на внешней периферийной поверхности главного ножевого вала за счет разности диаметров основной части вала образована ступень; а

на внутренней периферийной поверхности ножевого вала обратного вращения образован ступенчатый участок, который упирается в ступень, когда главный ножевой вал вставлен в ножевой вал обратного вращения.

17. Блендер по п.1, в котором:

на внешней периферийной поверхности главного ножевого вала за счет разности диаметров основной части вала образована ступень; и

первая главная муфта соединена с нижней концевой частью главного ножевого вала, когда сопрягающийся с главным ножевым валом паз первой главной муфты вставлен в сопрягающуюся с муфтой часть главного ножевого вала, верхняя поверхность сопрягающейся с главным ножевым валом части, окружающей сопрягающийся с главным ножевым валом паз, упирается в ступень.
